51keil与proteus联调，实现在线仿真

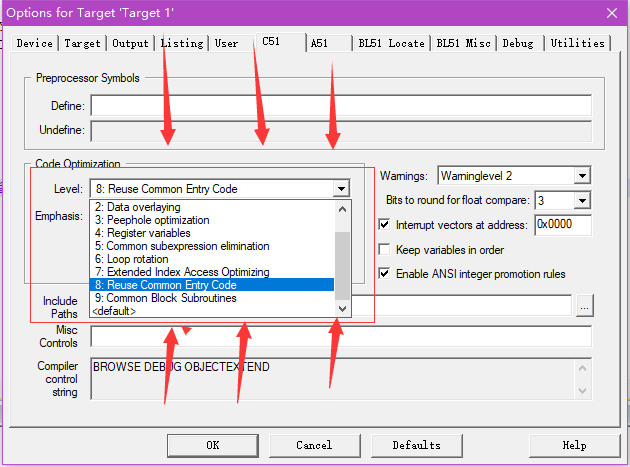

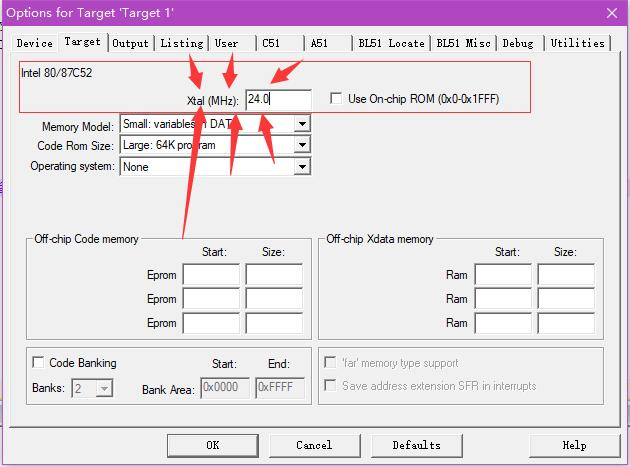

对了，有一个keil的Debug注意事项一直忘了记录。

现将过程分享如下，希望大家可以少走弯路。
(所用的软件为proteus7.8以及keil4)
所需要的资料：（VDM51.DLL+keil+proteus）

链接：https://pan.baidu.com/s/1NkptxL_Cz9hhOICsiGi6Kg
提取码：vge6

keil与proteus联调方法如下：

（1）假若Keil C51与Proteus均已正确安装在D:\Program Files的目录里，把D:\Program
Files\Labcenter Electronics\Proteus 7
Professional\MODELS\VDM51.dll复制到D:\Program
Files\keilC\C51\BIN目录中，如果没有“VDM51.dll”文件，那么去下载一个把proteus安装目录下

（2）修改keil安装目录下
Tools.ini文件，在C51字段加入TDRV8=BIN\VDM51.DLL (“Proteus VSM Monitor-51
Driver”)，并保存。注意：不一定要用TDRV8，根据原来字段选用一个不重复的数值，如“TDRV9”也可以。

（3）打开proteus，画出相应电路原理图。在proteus的Debug菜单中选中“use remote debug monitor”。

（4）进入KEIL的project菜单option for target ‘工程名’。在DEBUG选项中右栏上部的下拉菜选中 Proteus

VSM Monitor-51 Driver。 在进入seting，如果用同一台机IP
名为127.0.0.1,如不是同一台机调试则填另一台的IP地址。端口号一定为8000。注意：可以实现在一台机器上运行keil，另一台中运行proteus进行远程仿真调试的。

（5）在proteus中选择Debug，“Start/Restart Debugging”，如果在KEIL的Output
Window的窗口中出现“VDM51 target
initialized.”说明Proteus连接成功了；在keil中进行debug，如进行单步、断点等；同时在proteus中查看调试的结果。**

好了over!!

有了调试，讲实话真的对初学者大有稗益！！！

PS：说实话我觉得keil的debug本身就有bug！！！！
