【AD库】建立自己的集成库，玩出自己的3D模型

emmm,昨天和以前最要好的几个兄弟一起出去玩，真是尽兴啊！哈哈哈，，今天来一发还是关于PCB的。。

建立属于自己的集成库

不知道你有没有这样的感受，从别处搞来的库总是感觉凌乱不堪，画PCB一半的时间可能都会用来找相应的库，ε=(´ο｀*)))，，，，尴尬至极。

本末倒置的事干来怎么算都不划算，相信你也一定意识到了，这个时候解决办法也无外乎两条路。
第一，去某宝买一个完善得库，价格嘛。。。你懂得。。。

第二，日积月累建立属于自己的库。

相信第二条比起来会是更经济更有成效的路子，但是问题来了，该怎么建立呢？

不要担心，接着往下看 你就会了，哈哈哈。。。

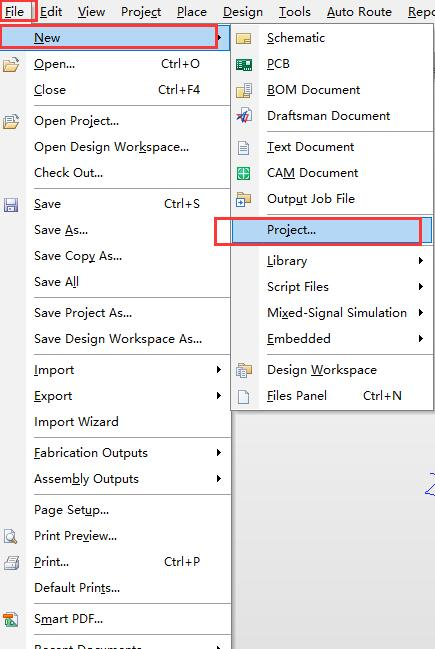

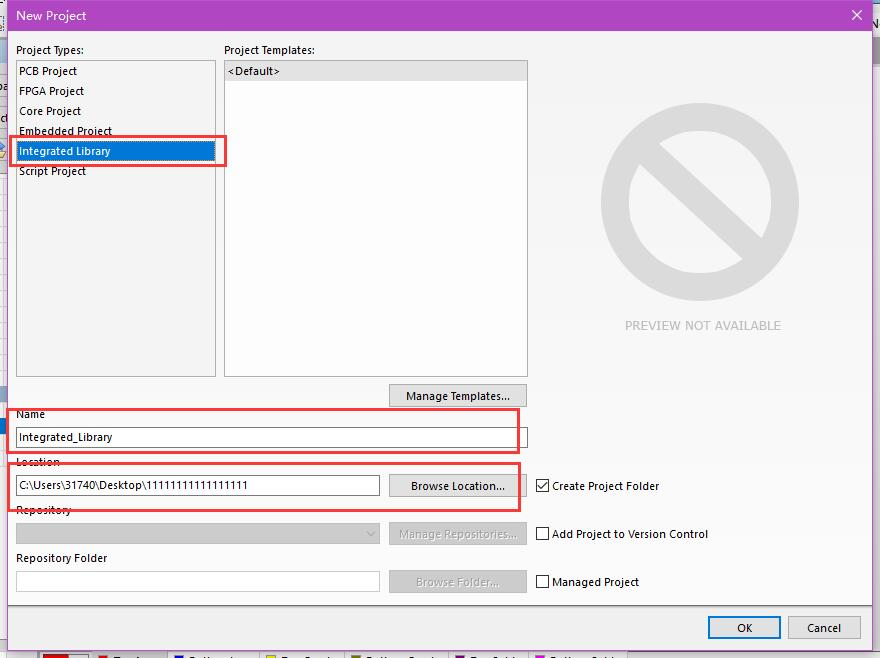

先建立一个集成库，

然后，输入相应的名字和路径

然后，像以前一样建立PCB库和原理图库。。。
效果如图，

接着，添加或者手绘自己常用的库就行了。。。

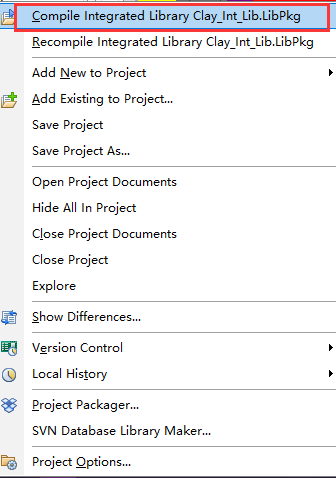

最后一步，编译，生成集成库。。。

编译后，对应工程文件的文件夹有如下，

打开后，即是对应的集成库。

相信你也一定会了吧！！！！哈哈哈。。。

3D模型的建立

这个，才是写这篇博文最想说的，以前只是知道AD能玩3D模型，但是从来没有试过，今天特来玩一发。。。

开始之前，先来安利一个下载3D模型的好网站，，，
http://www.3dcontentcentral.cn/

关于下载对应的3D模型，这里也演示一下步骤，

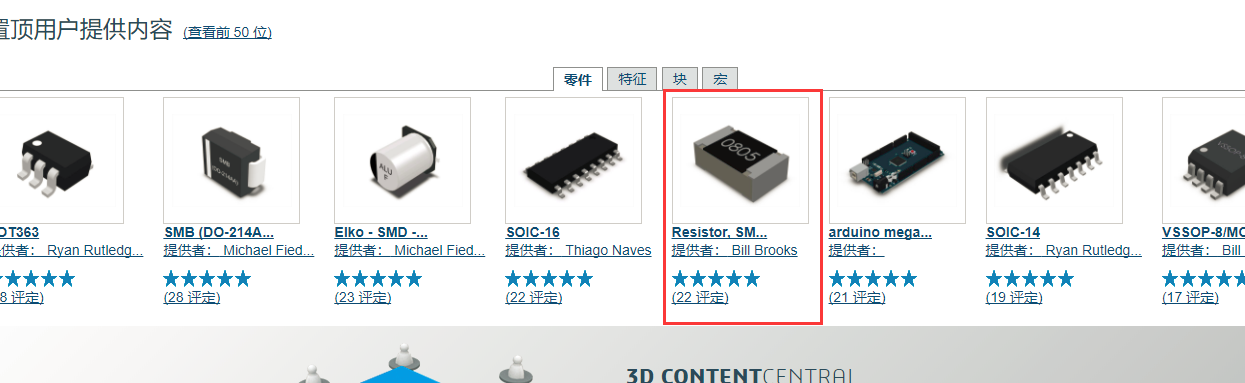

比如下载0805的电阻这个封装。。。

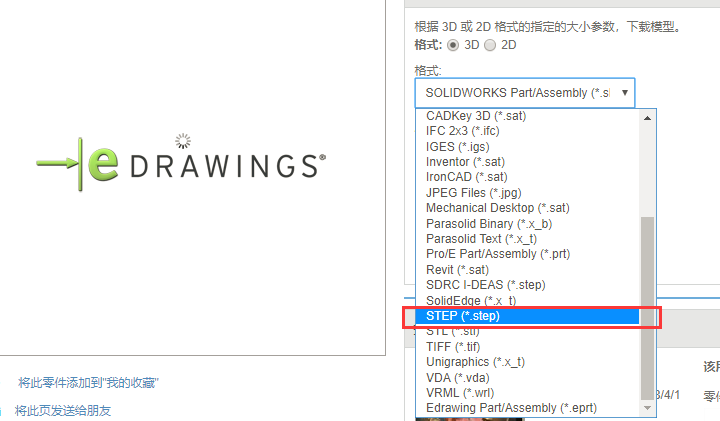

点开后，选择step文件。。

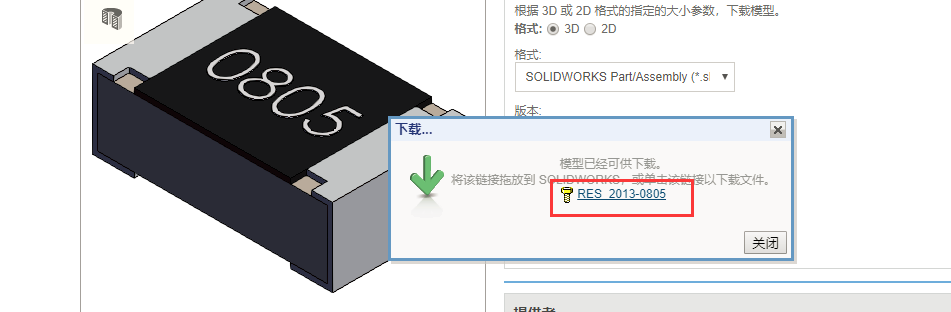

然后，

就喜欢这样的开源网站，，，哈哈哈。。。

emmm,接着我们就来看看如何画一张3D的PCB图，，，

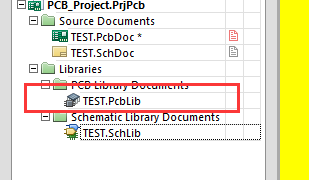

首先打开对应工程的PCB库，

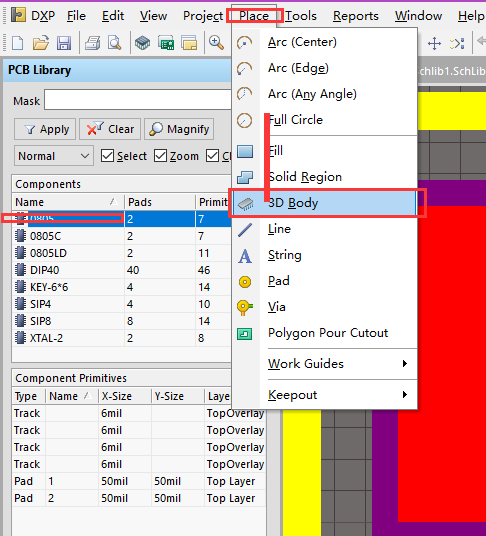

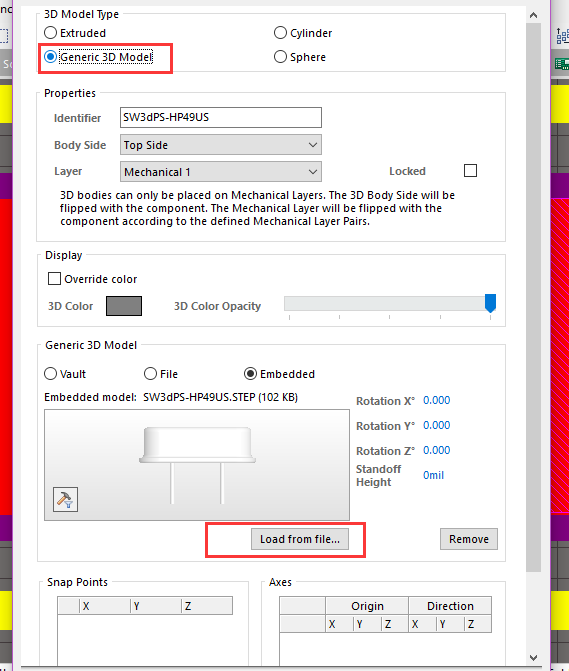

然后，一个个对应选择3D模型，

关于3D模型，可以自己一个个找，也可以在网上直接买做好的。。。

就这样把对应PCB库添加好3D模型就，再画原理图，然后再导入PCB，注意顺序不要错了！！！

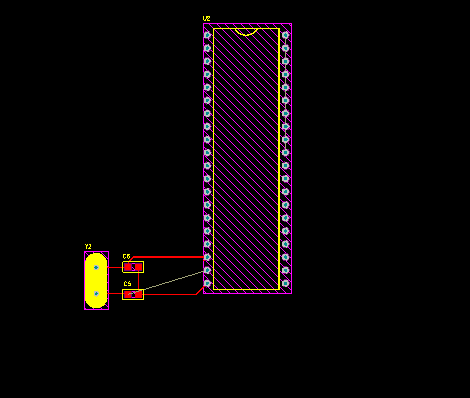

画完PCB对应的效果，(作为示例，画的较简单)

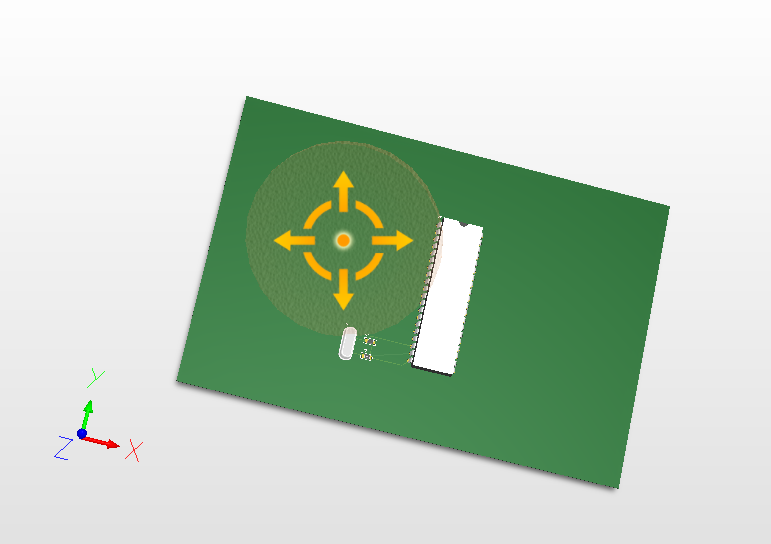

对应的3D模型。。

关于3D模型相关的快捷键，

2D -> 3D 数字键3
3D -> 2D 数字键2
shift+鼠标右键可任意旋转
ctrl+鼠标右键可任意缩放

快捷键VB 在三维实体下可以正反翻转图形
