【AD小知识】PCB之自动布线及快速布局技巧

自动布线

暂时具体的改规则还不太了解，暂时先知道大概步骤吧。。

在PCB布线页面选择，
Auto route -> All

暂时的默认选项，选择route all即可。

快速布局

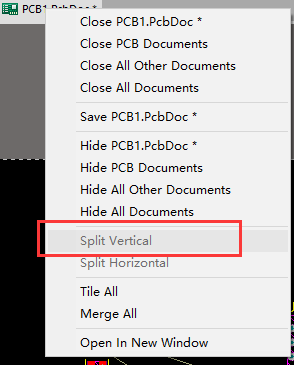

先把PCB和sch分成同在一个页面的 split vertical

像这样，

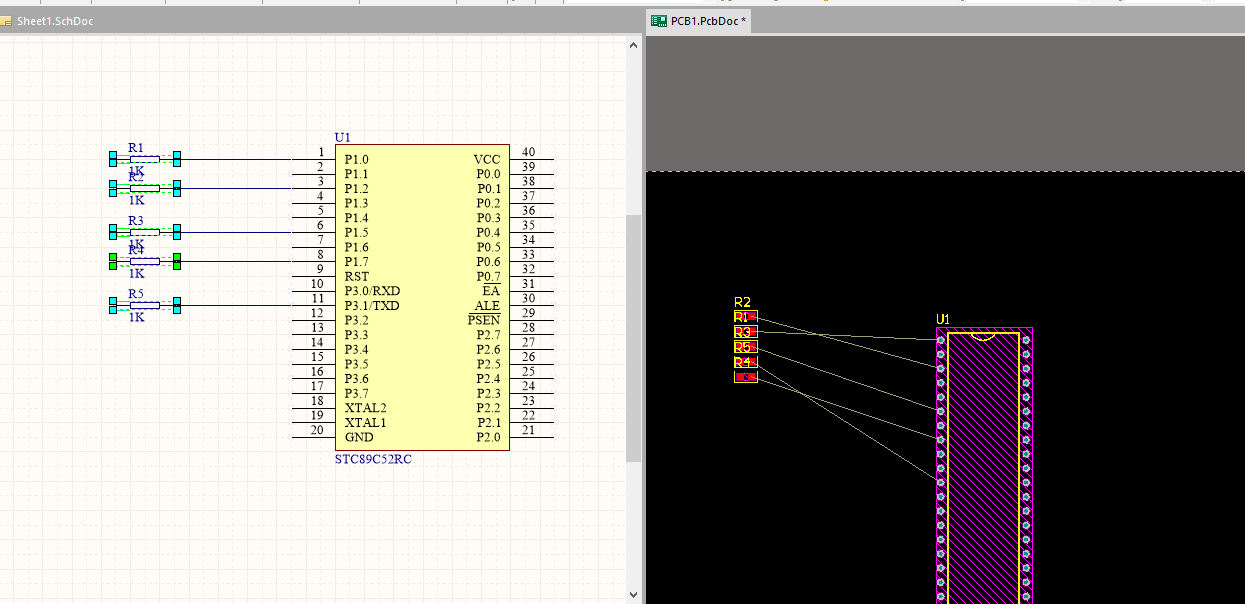

然后，在对应的原理图中选中你要布局的电路部分，因为通常我们是在原理图把整体电路划分成一个一个小部分的，如果能直接在PCB中找到对应就太好了！

当然是可以的，按下快捷键 T->S，然后转到PCB页面，按下快捷键 I，然后，选择第二个。
在你想要放置的地方画矩形就行了。

有没有很赞！！！
