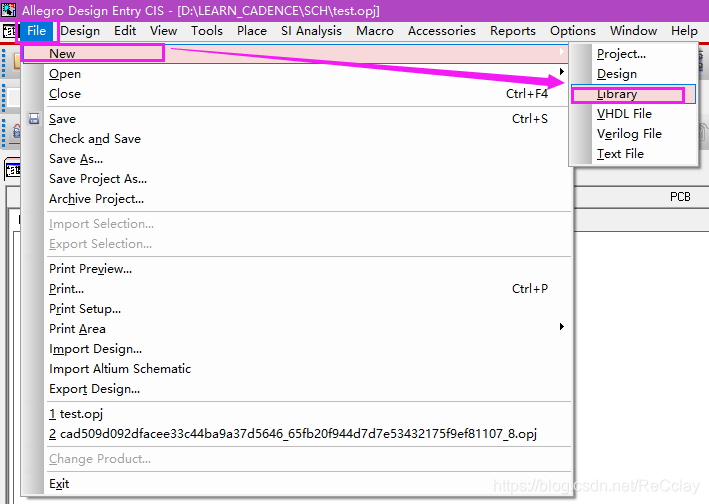

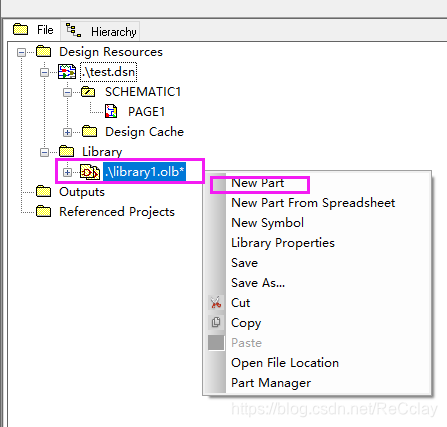

一、创建简单的分裂原理图库[tps545为例]

在这里插入图片描述

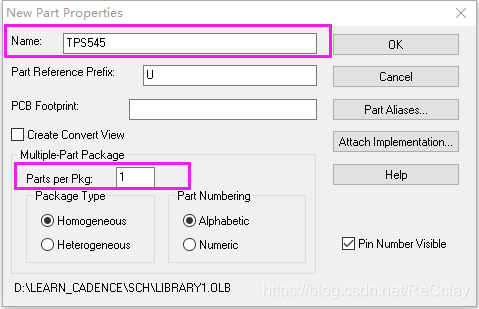

【注】进行下一步建立元器件之前,保存一下该库到工程的原理图所在目录

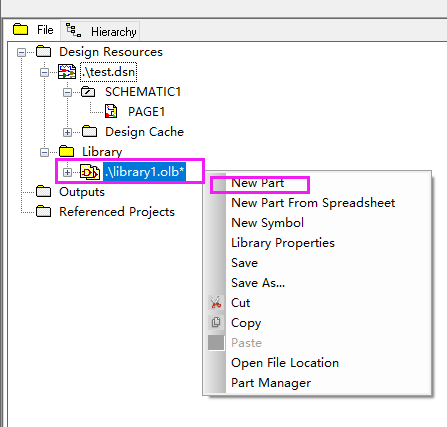

在这里插入图片描述

在这里插入图片描述

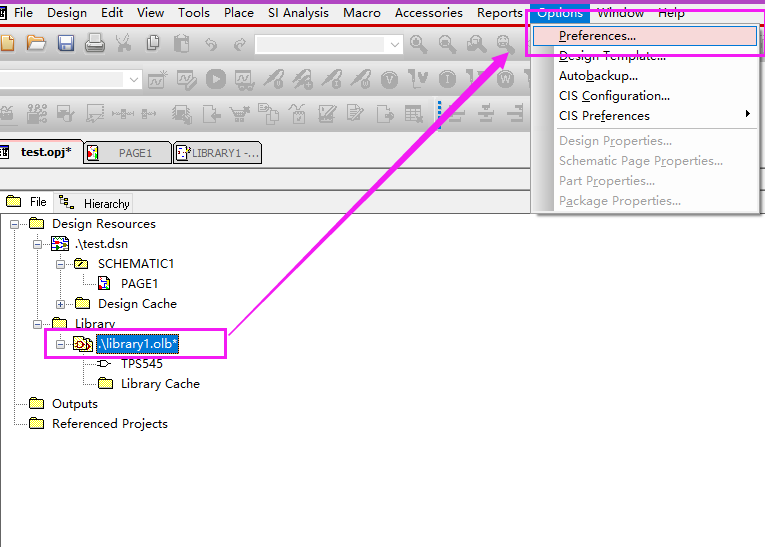

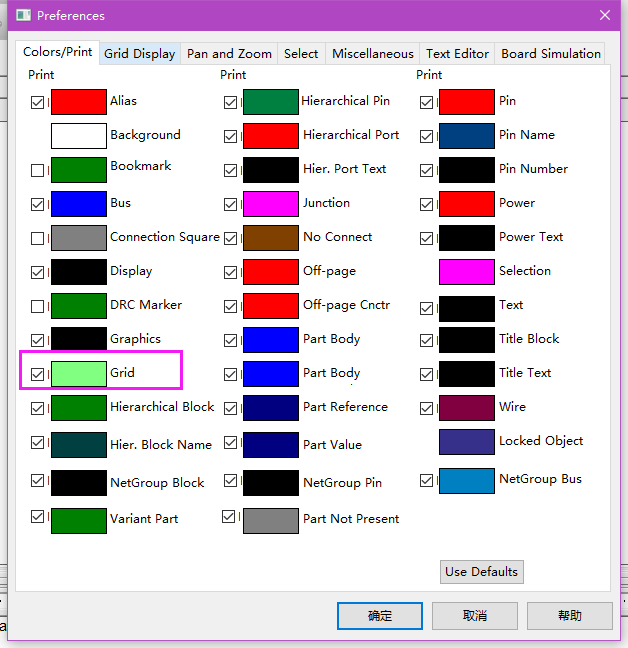

【注】:中间有必要再改变一下原理图库的背景颜色!

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

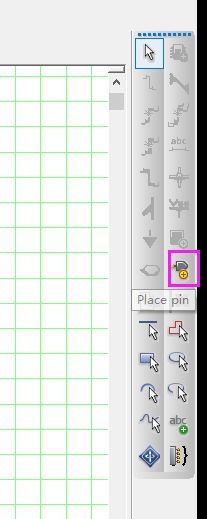

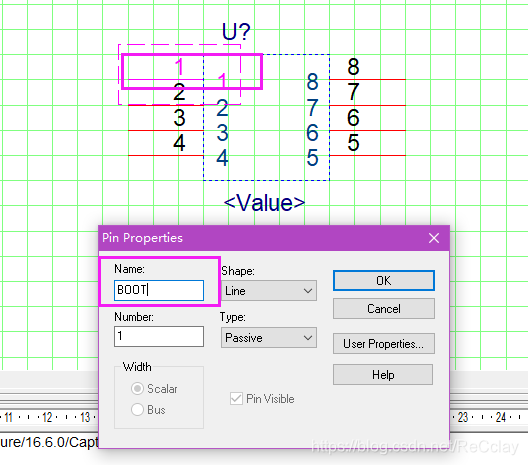

双击器件引脚,根据DataSheet修改为对应的名字

在这里插入图片描述

【注】若有电源POWER类型管脚,注意勾选上Pin Visible
在这里插入图片描述
管脚绘制完毕后,调整外面的边框到合适的位置,然后绘制矩形边框!
在这里插入图片描述

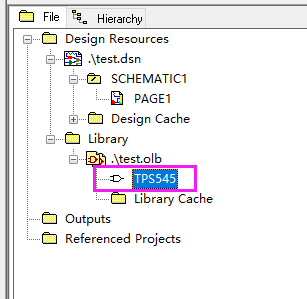

最后保存,可在工程目录下看到如下所示原理图库。
在这里插入图片描述

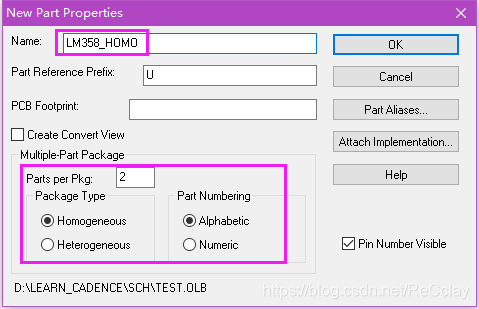

二、创建Homogeneous【相同】元器件

在这里插入图片描述
我们创建的这个元器件有两部分组成,并且用字母标注后缀。

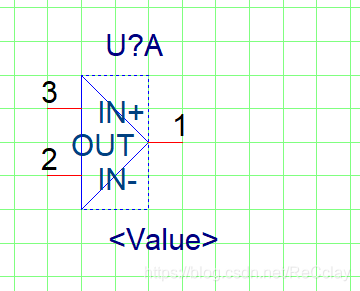

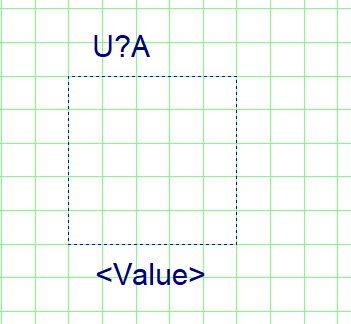

如下图这个表示A部分:
在这里插入图片描述

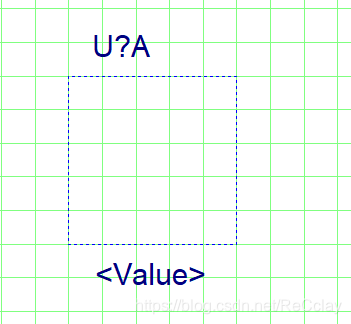

若想看对应的器件B部分,这个时候可以按ctrl+N切换。

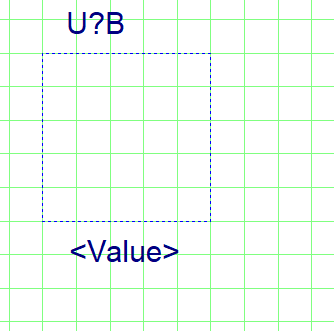

在这里插入图片描述

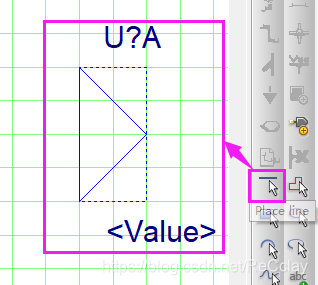

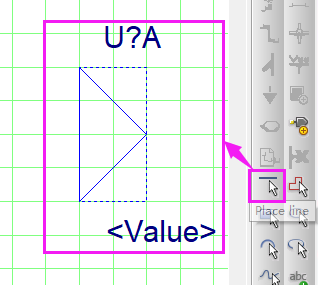

通过Place Line绘制三角形边框
在这里插入图片描述

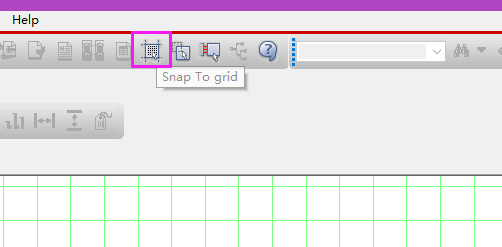

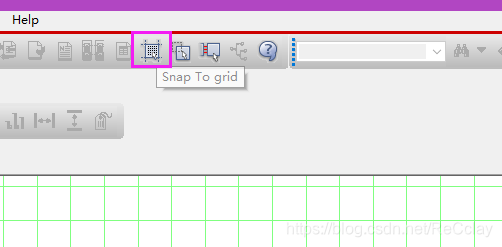

【注】可以看到我们绘制边框的时候,会自动捕捉网格点,若不想自动捕捉,可以点这个取消。
在这里插入图片描述

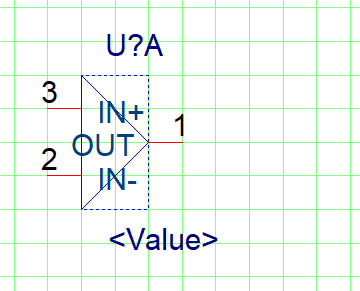

接着按照数据手册,绘制管脚
在这里插入图片描述

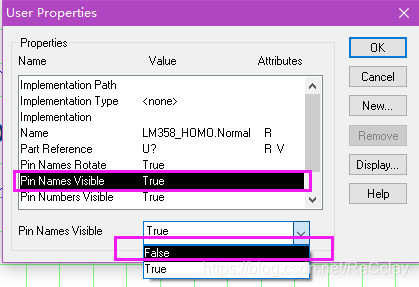

接着在运放里面的名称无需显示,我们只需要标注+、-即可!

双击鼠标左键

在这里插入图片描述
这就变成了
在这里插入图片描述
通过Place Text添加正负
在这里插入图片描述

【注】注意放置字体的时候去掉抓取格点

在这里插入图片描述

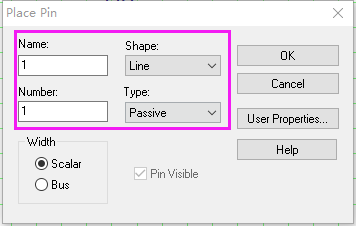

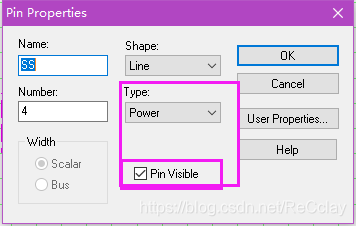

接着添加电源引脚,注意选择对应的类型为power以及Pin Visible

在这里插入图片描述

需要注意的是,管脚只能放置在矩形框外,为了美观,我们在内部也放置一条线。
在这里插入图片描述

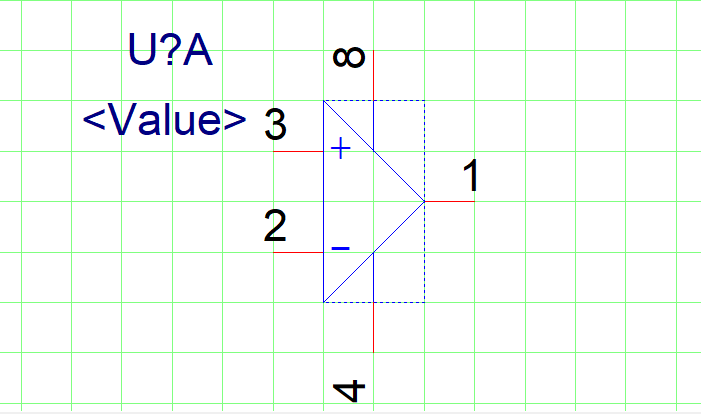

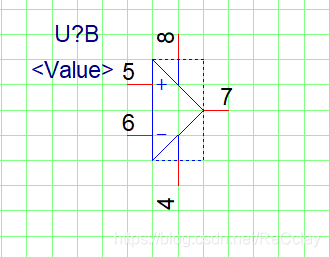

当A部分画好之后,B部分外观也对应画好,此时只需要添加管脚号即可!

在这里插入图片描述
至此便把A.B两个部分都画好了!

三、导入原有的原理图库

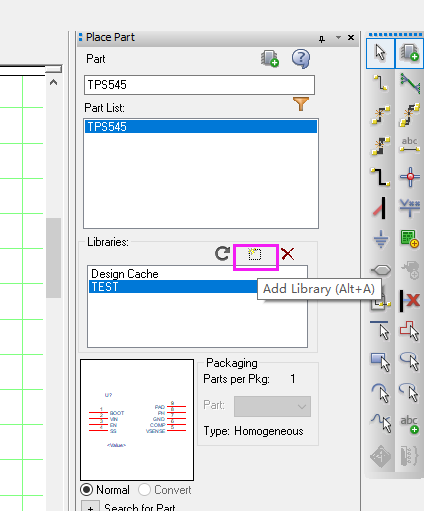

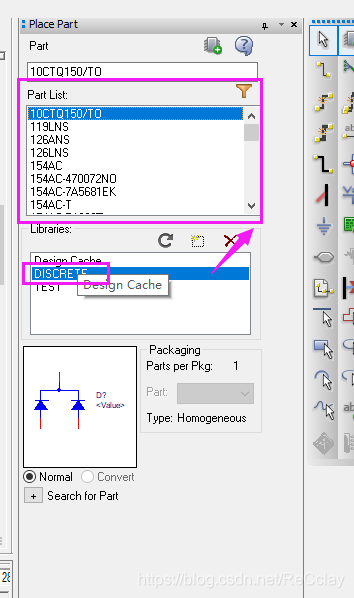

常见的电阻电容二极管在常用的库中是有的, 如何导入呢?

在这里插入图片描述

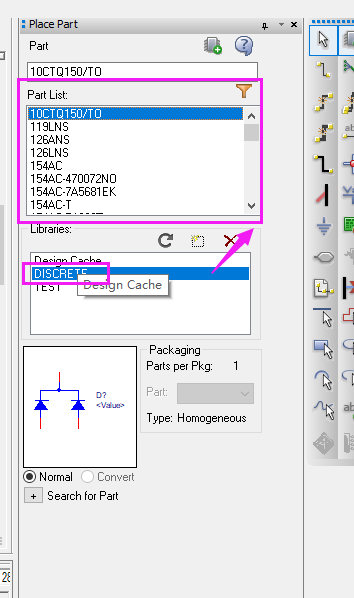

在这里插入图片描述

找到对应的安装目录的 ..\Cadence\Cadence_SPB_16.6-2015\tools\capture\library中的Discrete.olb

在这里插入图片描述
