DSP实验报告（四）之数字滤波器结构
【摘要】
一、生成如下因果无限冲激响应传输函数的级联实现，画出级联实现的结构图。
程序
clc;
clear;
format rat;
num = input('分子系数向量 = ');
den = in...
一、生成如下因果无限冲激响应传输函数的级联实现，画出级联实现的结构图。
程序
clc;
clear;
format rat;
num = input('分子系数向量 = ');
den = input('分母系数向量 = ');
[z,p,k] = tf2zp(num,den);%由传递函数转换为零极点增益
sos = zp2sos(z,p,k)%由零极点增益转换为二次分式
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
过程及结果
分子系数向量 = [3 8 12 7 2 -2]
分母系数向量 = [16 24 24 14 5 1]
sos =
3/16 -1/16 0 1 1/2 0
1 2 2 1 1/2 1/4
1 1 1 1 1/2 1/2
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9

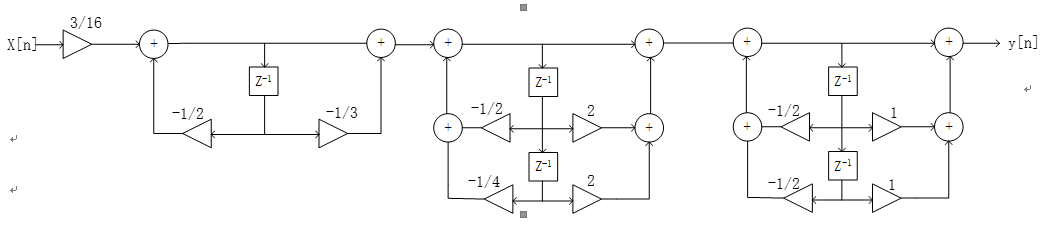

对应框图
后来对应程序也许有个更好的函数，
clc;
clear;
format rat;
num = input('分子系数向量 = ');%[3 8 12 7 2 -2]
den = input('分母系数向量 = ');%[16 24 24 14 5 1]
[sos g] = tf2sos(num,den)%由传递函数转换为零极点增益
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
过程及结果
分子系数向量 = [3 8 12 7 2 -2]
分母系数向量 = [16 24 24 14 5 1]
sos =
1 -1/3 0 1 1/2 0
1 2 2 1 1/2 1/4
1 1 1 1 1/2 1/2
g =
3/16
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
好在何方呢？
增益和系数分离，对应系数就直接就是框图系数了，增益在整个框图最前面！！！
二、生成如下因果无限冲激响应传输函数的并联实现，画出并联实现的结构图。
思路，先用residuez或者residue算出留数和极点，但是此时会发现其中有些是复数共轭的形式，对于复数共轭的形式需要再利用residuez或者residue，然后取实，算出对应框图的系数.
程序
clc;
clear;
format short;
num = input('分子系数向量 = ');%[2 10 23 34 31 16 4]
den = input('分母系数向量 = ');%[36 78 87 59 26 7 1]
[r1,p1,k1] = residuez(num,den);
[r2,p2,k2] = residue(num,den);
disp('并联 I')
disp('留数：');disp(r1);
disp('极点：');disp(p1);
disp('常量：');disp(k1);
disp('并联 II')
disp('留数：');disp(r2);
disp('极点：');disp(p2);
disp('常量：');disp(k2);
disp('并联I 的复共轭对,对应框图系数');
disp('并联I-First:');
R1 = [r1(1) r1(2)];P1 = [p1(1) p1(2)];
[b1 a1] = residuez(R1, P1, 0);%并联I用residuez
disp('分子');disp(real(b1));
disp('分母');disp(real(a1));
disp('并联I-Second:');
R1 = [r1(3) r1(4)];P1 = [p1(3) p1(4)];
[b1 a1] = residuez(R1, P1, 0);%并联I用residuez
disp('分子');disp(real(b1));
disp('分母');disp(real(a1));
disp('并联I-Third:');
R1 = [r1(5) r1(6)];P1 = [p1(5) p1(6)];
[b1 a1] = residuez(R1, P1, 0);%并联I用residuez
disp('分子');disp(real(b1));
disp('分母');disp(real(a1));
disp('并联II 的复共轭对,对应框图系数');
disp('并联II-First:');
R2 = [r2(1) r2(2)];P2 = [p2(1) p2(2)];
[b2 a2] = residue(R2, P2, 0);%并联II用residue
disp('分子');disp(real(b2));
disp('分母');disp(real(a2));
disp('并联II-Second:');
R2 = [r2(3) r2(4)];P2 = [p2(3) p2(4)];
[b2 a2] = residue(R2, P2, 0);%并联II用residue
disp('分子');disp(real(b2));
disp('分母');disp(real(a2));
disp('并联II-Third:');
R2 = [r2(5) r2(6)];P2 = [p2(5) p2(6)];
[b2 a2] = residue(R2, P2, 0);%并联II用residue
disp('分子');disp(real(b2));
disp('分母');disp(real(a2));
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
注意，并联I 用residuez;并联II 用residue…
过程及结果
分子系数向量 = [2 10 23 34 31 16 4]
分母系数向量 = [36 78 87 59 26 7 1]
并联 I
留数：
-0.5556 - 2.2785i
-0.5556 + 2.2785i
-0.5952 - 0.7561i
-0.5952 + 0.7561i
-0.8214 + 4.3920i
-0.8214 - 4.3920i
极点：
-0.3333 + 0.4714i
-0.3333 - 0.4714i
-0.5000 + 0.2887i
-0.5000 - 0.2887i
-0.2500 + 0.4330i
-0.2500 - 0.4330i
常量：
4
并联 II
留数：
1.2593 + 0.4976i
1.2593 - 0.4976i
0.5159 + 0.2062i
0.5159 - 0.2062i
-1.6964 - 1.4537i
-1.6964 + 1.4537i
极点：
-0.3333 + 0.4714i
-0.3333 - 0.4714i
-0.5000 + 0.2887i
-0.5000 - 0.2887i
-0.2500 + 0.4330i
-0.2500 - 0.4330i
常量：
0.0556
并联I 的复共轭对,对应框图系数
并联I-First:
分子
-1.1111 1.7778 0
分母
1.0000 0.6667 0.3333
并联I-Second:
分子
-1.1905 -0.1587 0
分母
1.0000 1.0000 0.3333
并联I-Third:
分子
-1.6429 -4.2143 0
分母
1.0000 0.5000 0.2500
并联II 的复共轭对,对应框图系数
并联II-First:
分子
2.5185 0.3704
分母
1.0000 0.6667 0.3333
并联II-Second:
分子
1.0317 0.3968
分母
1.0000 1.0000 0.3333
并联II-Third:
分子
-3.3929 0.4107
分母
1.0000 0.5000 0.2500
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
并联I
并联II
