【STM32平衡小车】APP调试协议及代码分析

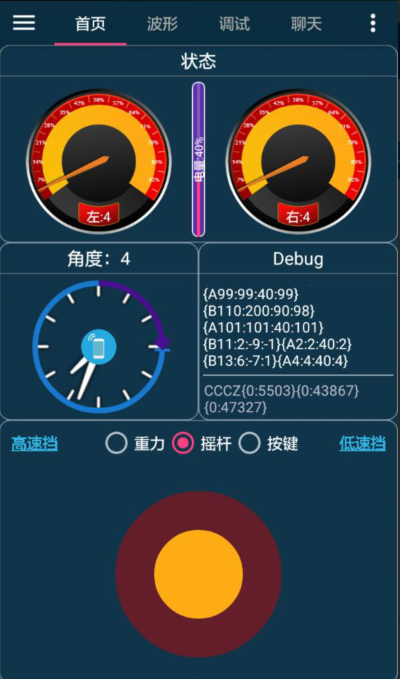

一、首页界面

printf("{A%d:%d:%d:%d}$",a,b,c,d);

a、b、c、d分别为需要显示的状态：

• a对应左边的码盘，b对应右边的码盘，通过百分比表示，可以用于速度等状态的显示，范围是0—100（%）
• c主要是用于显示电量，范围也是0—100（%）
• d是角度值，范围是-180°—180°。

APP控件名称与发送指令对应对应关系

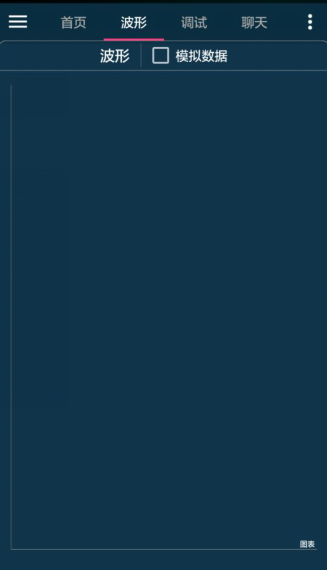

二、波形界面

printf("{B%d:%d:%d:%d:%d}$",a,b,c,d,e);

5个波形通道！

a、b、c、d、e 为需要显示的波形，发送的参数必须为整型变量，如果需要显示浮点数，放大一定的倍数之后再打印出来。

需要注意的是，每个通道发送的数据不可超过 5 个，但是可以少于 5 个。

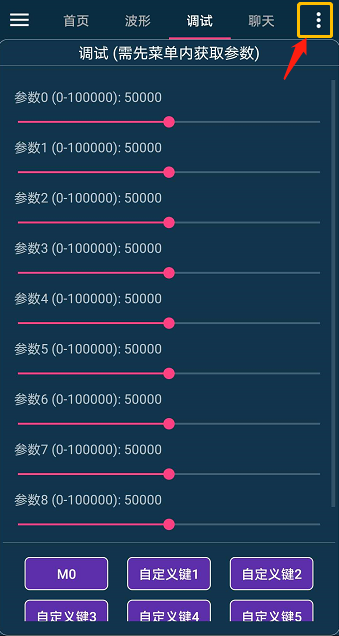

三、调试界面

printf("{B%d:%d:%d:%d:%d:%d:%d:%d:%d}$",a,b,c,d,e,f,g,h,i);

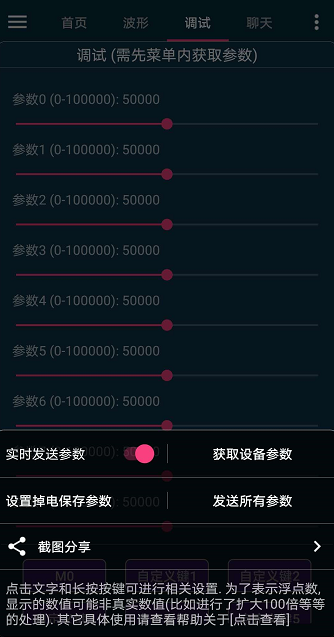

调试界面可以进行 9 个通道【0-8】的参数调节，点击每个通道的文字，可以编辑该通道的名称、调节范围、数值等。点击右上方的菜单按钮，可以弹出设置界面。

• 【实时发送参数】，使能后在推动滑块到某一位置松开手便发送相应的参数。

【发送所有参数】，上述【实时发送参数】如果不使能，则需要点击下方的，一起发送 9 个通道的数据。（注意：程序暂时没有处理这个发送所有参数）

• 【掉电保存参数】，主要是把调节好的参数，写入下位机的 Flash 或者 EEPROM 等，实现掉电保存。

• 【获取设备参数】，可以接收下位机的参数并更新到当前的调节界面。接收该指令之后，下位机需要把参数打印出来。

APP控件名称与发送指令对应对应关系

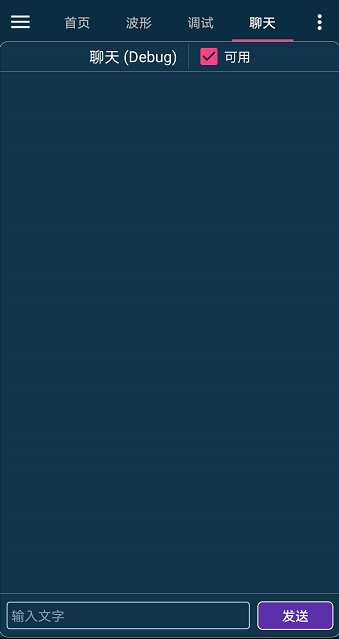

四、聊天界面

• 下位机（单片机）发送消息到APP，格式参考：printf("{#hello world}$");
• APP发送消息到下位机（单片机）可直接发送。

五、代码

/**************************************************************************
函数功能：串口3接收中断
入口参数：无
返回  值：无
**************************************************************************/
void USART3_IRQHandler(void)
{
	if(USART3->SR&(1<<5))//接收到数据
	{
		static u8 Flag_PID,i,j,Receive[50];
		static float Data;

		Usart3_Receive=USART3->DR;
		APP_RX=Usart3_Receive;

		if(Usart3_Receive>=0x41&&Usart3_Receive<=0x48)//0x41-'A'...0x48-'H'
			Flag_Direction=Usart3_Receive-0x40;
		else if(Usart3_Receive<10)
			Flag_Direction=Usart3_Receive;
		else if(Usart3_Receive==0x5A)//0x5A-'Z'
			Flag_Direction=0;

		//以下是与APP调试界面通讯
		if(Usart3_Receive==0x7B) Flag_PID=1;   //APP参数指令起始位 - 0x7B对应的ASCII是'{'
		if(Usart3_Receive==0x7D) Flag_PID=2;   //APP参数指令停止位 - 0x7D对应的ASCII是'}'

		if(Flag_PID==1)  //采集数据 将APP参数指令保存到Receive数组中，包括`{`但不包括'}'
		{
			Receive[i]=Usart3_Receive;
			i++;
		}
		if(Flag_PID==2)  //分析数据
		{
			if		(Receive[3]==0x50) 	 PID_Send=1;	//0x7D对应的ASCII是'P'
			else  if(Receive[3]==0x57) 	 Flash_Send=1;	//0x57对应的ASCII是'W'
			else  if(Receive[1]!=0x23) 					//0x23对应的ASCII是'#'  对应APP拖动滑块然后松手发送参数到下位机(单片机)的操作
			{
				for(j=i;j>=4;j--)//假如发送指令为{0:120}，该for循环的作用是取出120
				{
					Data+=(Receive[j-1]-48)*pow(10,i-j);//注意此处的49对应0x30
				}
				switch(Receive[1])//对应的通道
				{
					case 0x30:  Bluetooth_Velocity=Data;break;
					case 0x31:  Velocity_KP=Data;break;
					case 0x32:  Velocity_KI=Data;break;
					case 0x33:  break;
					case 0x34:  break;
					case 0x35:  break;
					case 0x36:  break;
					case 0x37:  break; //预留
					case 0x38:  break; //预留
				}
			}
			Flag_PID=0;//相关标志位清零
			i=0;
			j=0;
			Data=0;
			memset(Receive, 0, sizeof(u8)*50);//数组清零
		}
	}
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62


• 官方说明文档
• 资料获取 - 提取码：y81g

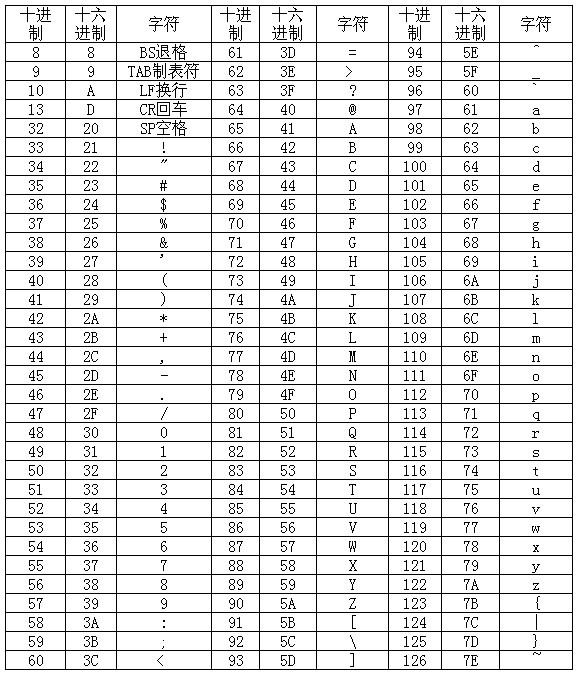

• ASCII码表

文章来源: recclay.blog.csdn.net，作者：ReCclay，版权归原作者所有，如需转载，请联系作者。
