关于分立的红外接收管一点需要记录的

介绍

首先市场上卖的，发射管一般是白色；接收管一般是黑色。

波长: 940 发射接收=7-8米

接线

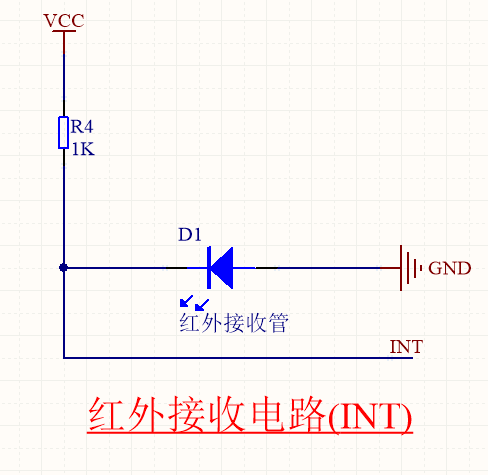

5V电源，串一个1K电阻，再接红外接收二极管的负极，二极管的正极接地（也就是反向工作）

接收管反接原因

简单来说就是，红外接收管应用时PN结要反偏，因为PN结反偏后漂移电流对光强的灵敏度增大。
【拿上面的电路图来说就是，当光强小的时候，二极管就是处于一个反向截止的状态，因为漏电流太小了，此时INT引脚也就是高；光强大的时候，漏电流也大，此时二极管就可以看成是导通的，对应的INT引脚就相当于低了。】

还有一个扩展结论，但凡光电（光敏）二极管都是利用PN结受到光照后反向电流增加（导通）工作的。

详细分析

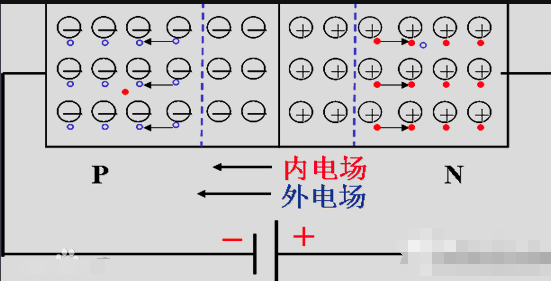

【PN结反向偏置时，外加电场与空间电荷区的内电场方向一致，同样会导致扩散与漂移运动平衡状态的破坏。外加电场驱使空间电荷区两侧的空穴和自由电子移走，使空间电荷区变宽，内电场增强，造成多数载流子扩散运动难于进行，同时加强了少数载流子的漂移运动，形成由N区流向P区的反向电流。】

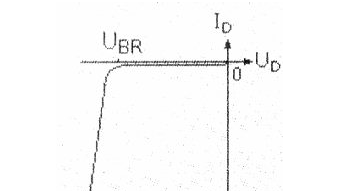

若在恒温恒光照下少数载流子恒定，故反向电流一定。即使电压增大，电流也不会发生过大的变化，此时的电流称为反向饱和电流或者漏电流。

对于光电接收二极管，反向饱和电流还有有一个重要影响因素，那就是光强，光强的改变会改变反向电流大小，我们也就是利用这样一个原理，应用到红外接收对管的。光强小，红外接收管就是断开的，光强大，反向饱和电流大，此时电路可以看成是导通的！

参考：http://www.elecfans.com/yuanqijian/erjiguang/20171129588791_a.html
