1、在干扰源模块的两段并联去耦电容,吸收不连续工作的负载产生的电压波动。此时需要注意,电容的引脚与被供电器件的之间的间距越小,电容的ESR越低,越能吸收掉器件产生的干扰。(去耦电容要靠近元器件)

在这里插入图片描述

相应的,连接电容的线宽自然和电机的一样了,这个画PCB要注意。

一般的器件对电源噪声有一定的容限,电源电压在一定范围内波动,器件都可以维持正常工作,但这只是单个器件的理想情况,实际一个电路板是多个模块协同工作,模块之间有电平信号的传输。这个时候,地线上的噪声往往会产生范围较大的影响,导致电路出现各种异常现象。比较明显的是数字电路的电平识别错误,模拟信号的数值跳变,ADC采集的电压不稳定。所以地线作为参考地,一定不能有这么大范围的波动,如何解决呢?

地线要尽可能的粗!

2、在敏感模块前并联稳压电容,阻挡干扰的传入,这些电容起储能的作用,能再干扰传入主板之前减弱。

3、大电流的插座可采用田宫或者T型插头!

4、放大电路在PCB中的布局:应尽可能的靠近传感器,减少在信号放大之前受到的干扰,提高信噪比。

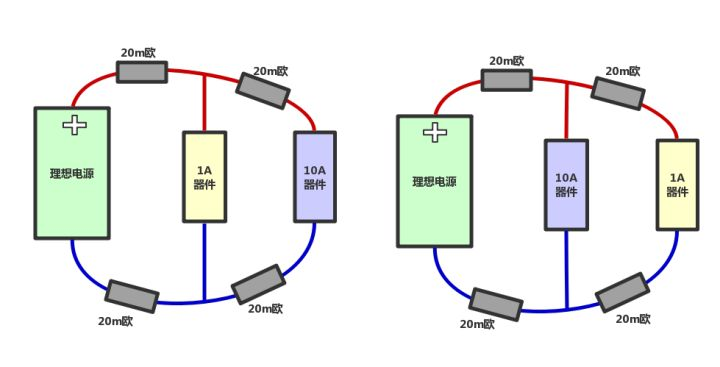

5、功率越大的器件,越靠近电源供电的话,那对整个系统工作的影响就越小。

eg

在这里插入图片描述

在这里插入图片描述

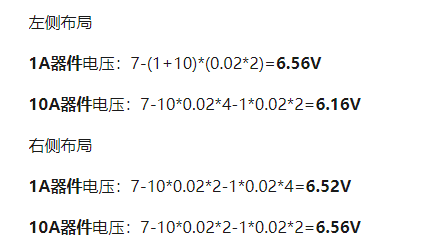

显然右侧比左侧好!!

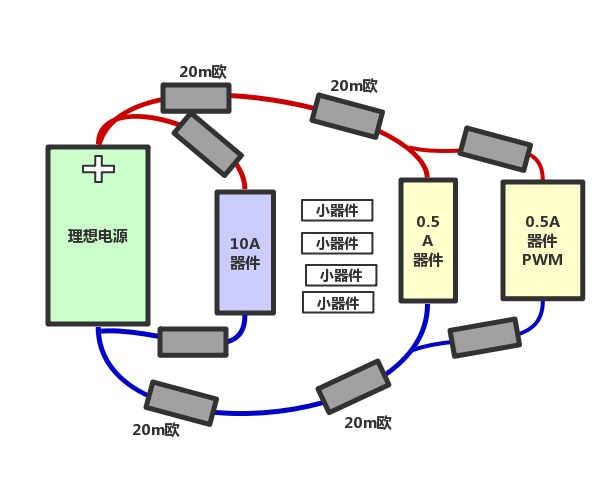

6、大功率器件的电源和地最好贴着走,不要包含小功率的器件。

eg
在这里插入图片描述

电磁感应原理,PWM要不停地开关,那0.5A电流就是交变的电流,交变的电流线圈会在整个线路环里产生交变的磁场,那是不是说所有包含在电源到0.5APWM器件的环路里的所有器件信号都会被这个交变磁场影响,因为交变的磁场会在其内部线路里又产生感性电动势和感应电流。这里只是0.5A,那如果10A电流也是开关器件呢,那简直瞬间干扰死那些线路里的小信号器件。

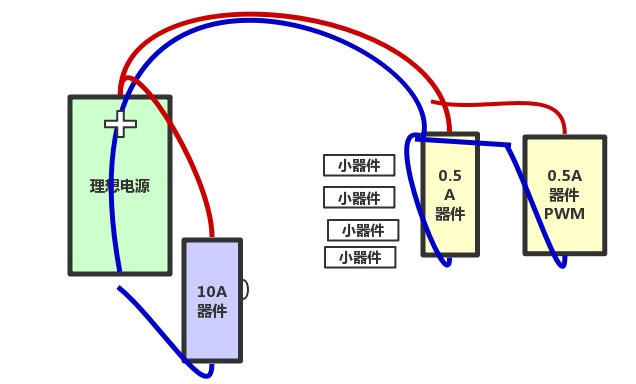

改进后,
在这里插入图片描述

  • 尽可能大功率的器件靠近电源接线
  • 尽可能开关功率器件尤其是大功率的开关器件,电源和地包络器件越少越好。

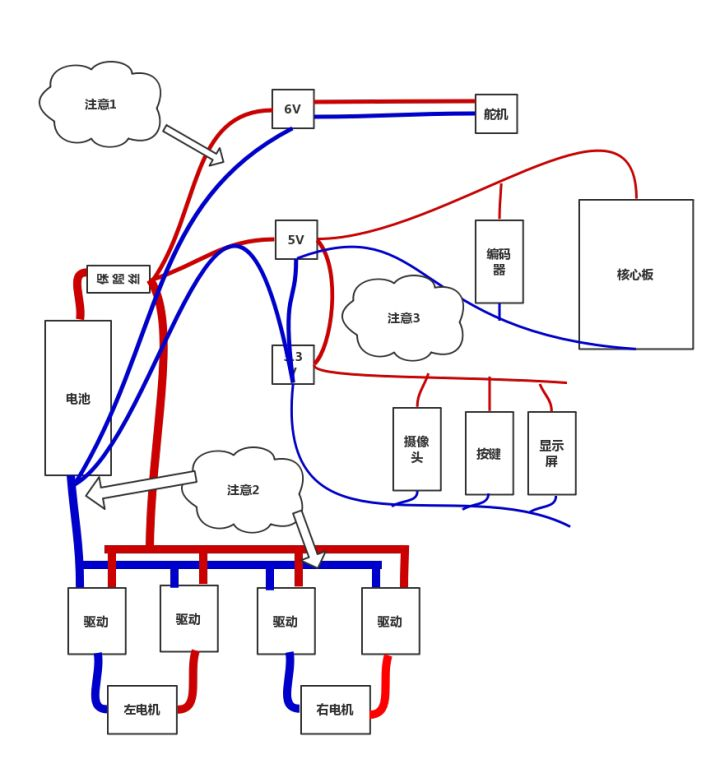

直接应用到智能车上,整体电路分为三部分,电机驱动,舵机,控制电路。

在这里插入图片描述


参考

https://zhuanlan.zhihu.com/p/32994032
