【AD小知识】导出彩色PCB走线(去除覆铜)方法

举报
ReCclay 发表于 2022/02/22 01:58:26 2022/02/22
1.3k+ 0 0
【摘要】 STEP 1、 STEP2、 在你对应的走线层选择properties,在弹出的对话框,对应的铺铜选项为off。 比如我这个板子是两侧,TopLayer,BottomLayer那么就要设置两个都...

STEP 1、

在这里插入图片描述

STEP2、

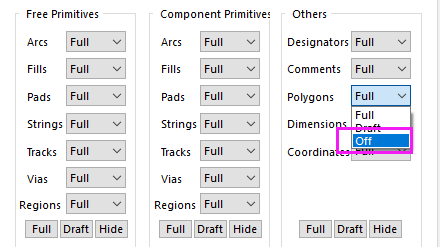

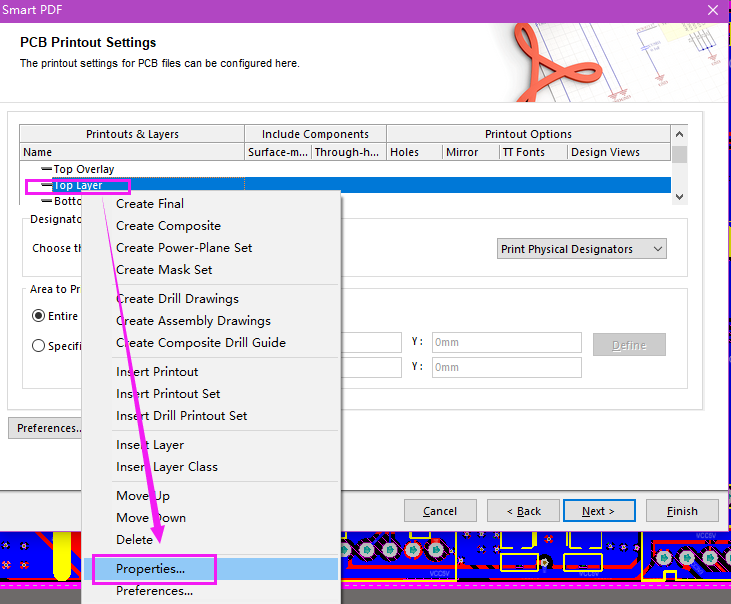

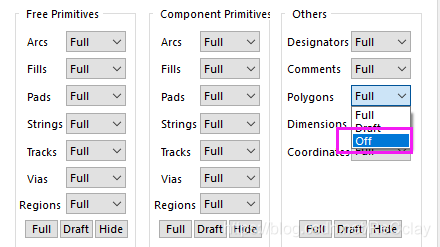

在你对应的走线层选择properties,在弹出的对话框,对应的铺铜选项为off。

比如我这个板子是两侧,TopLayer,BottomLayer那么就要设置两个都为off

在这里插入图片描述

在这里插入图片描述

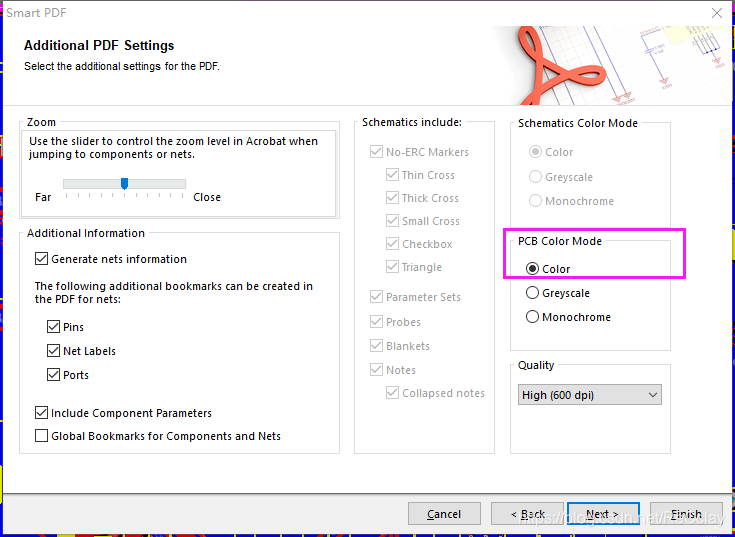

STEP3、PCB color要选择颜色的!!

在这里插入图片描述

文章来源: recclay.blog.csdn.net,作者:ReCclay,版权归原作者所有,如需转载,请联系作者。

原文链接:recclay.blog.csdn.net/article/details/84558241
