【AD快速入门】布线前的规则设置（必读）
【摘要】
常去嘉立创打板，故这里记录相应的工艺要求。【官方链接】
一、工艺尺寸
项目工艺最大尺寸40cm * 50cm钻孔孔径（ 机械钻）0.2~6.3mm线宽双面板5 mil线隙双面板5 mil过孔双面板...
常去嘉立创打板，故这里记录相应的工艺要求。【官方链接】
一、工艺尺寸
| 项目 | 工艺 |
|---|---|
| 最大尺寸 | 40cm * 50cm |
| 钻孔孔径（ 机械钻） | 0.2~6.3mm |
| 线宽 | 双面板5 mil |
| 线隙 | 双面板5 mil |
| 过孔 | 双面板最小内径0.3mm,最小外径0.6mm |
| 焊盘边缘到线距离 | 5mil |
| 最小字符宽 | 线宽6mil,字符高32mil |
| 走线和焊盘距板边距离 | ≥0.2mm |
二、规则设置

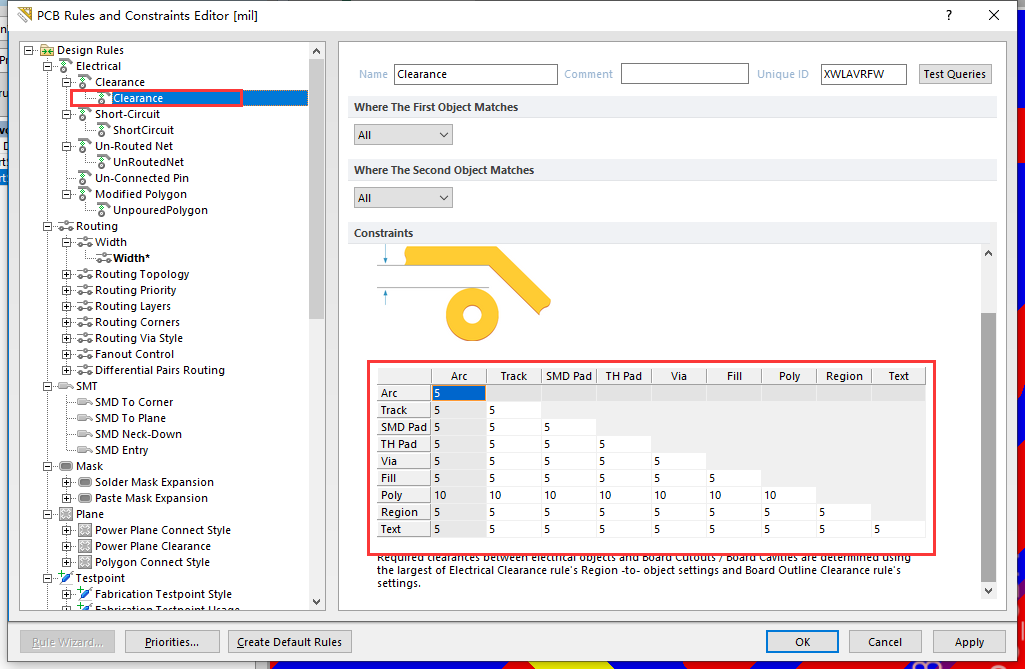

1、间距

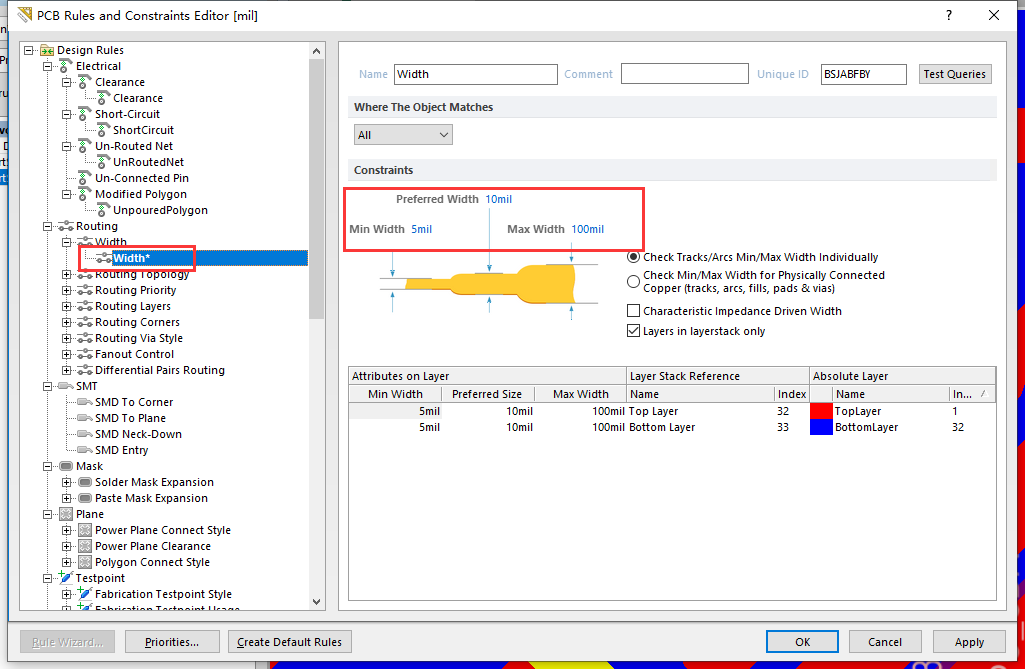

2、宽度

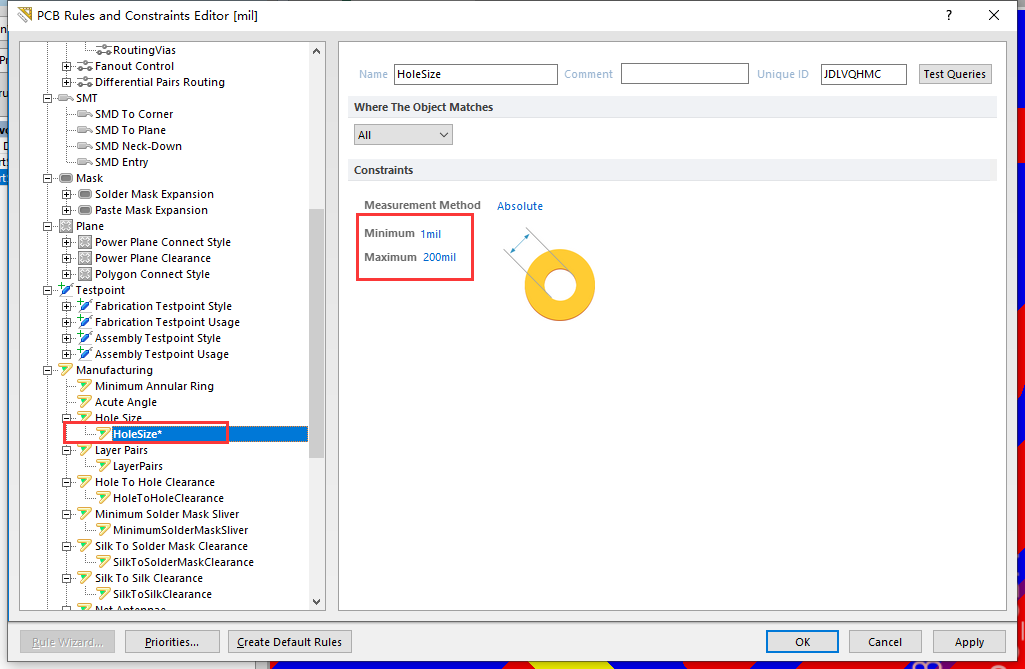

3、孔径

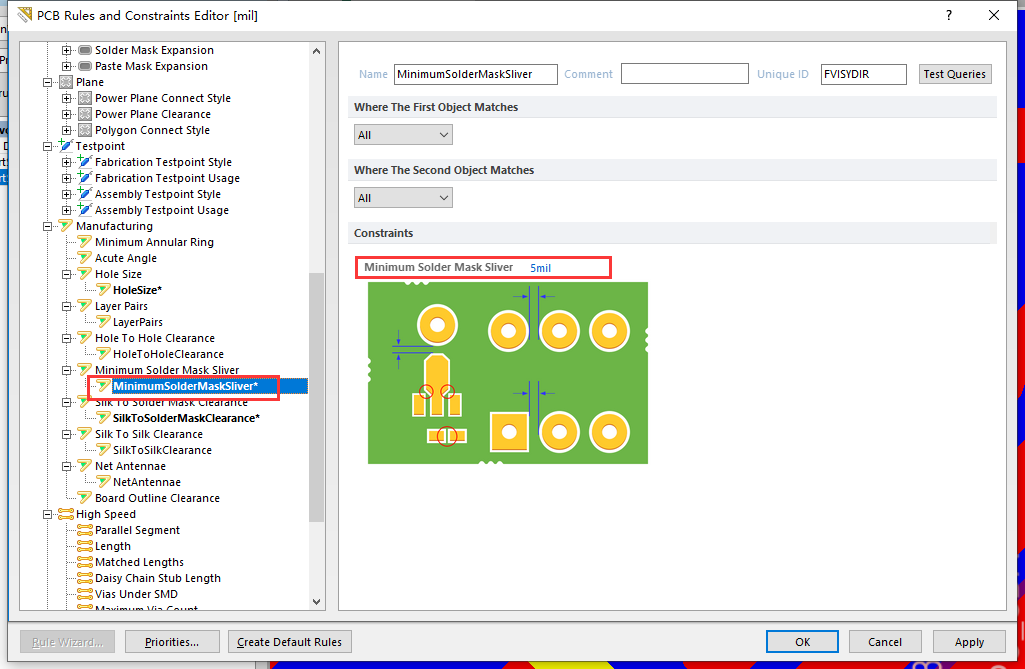

4、阻焊层的间距

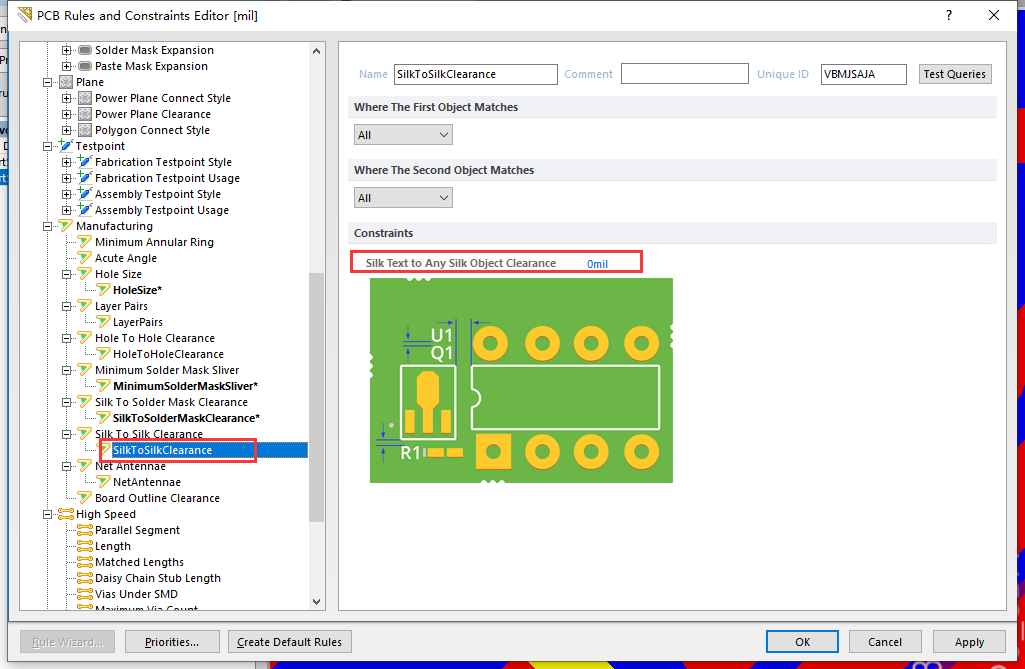

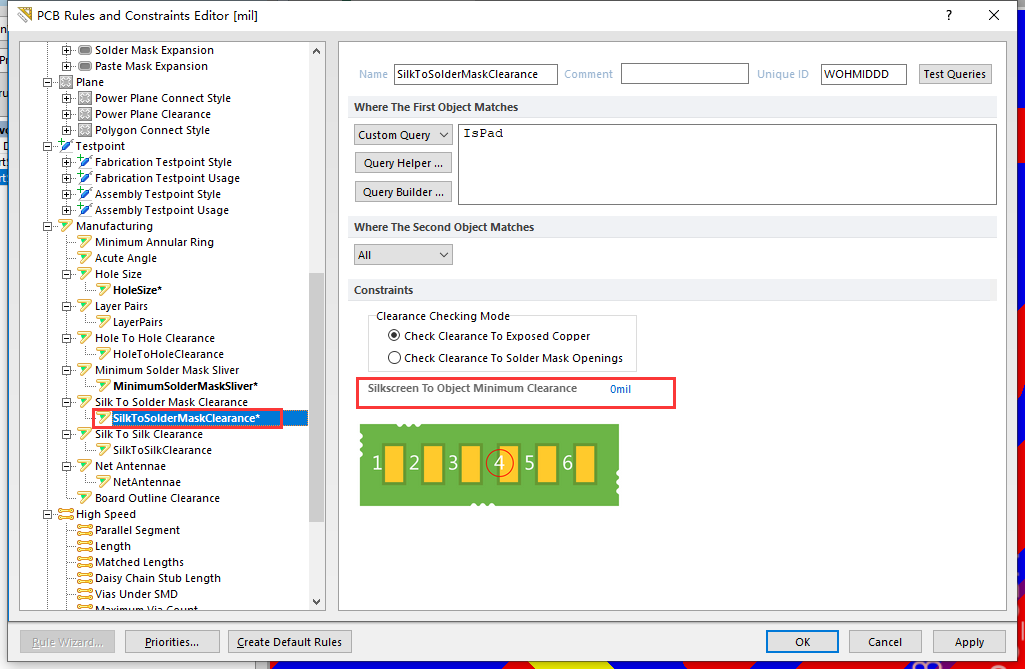

5、丝印

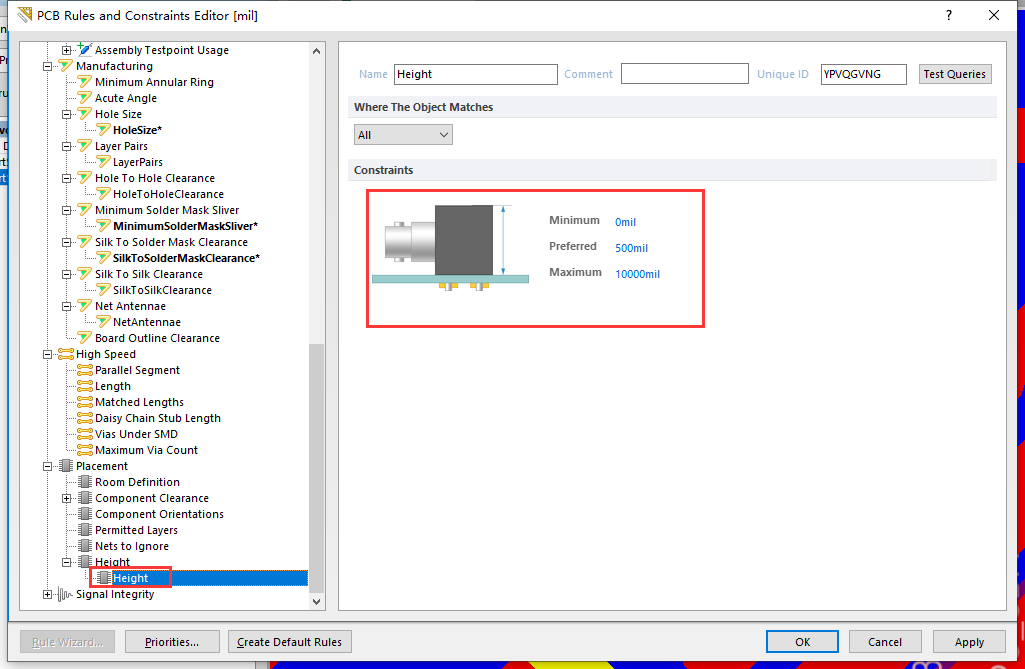

6、高度
7、布线的一个设置技巧
文章来源: recclay.blog.csdn.net，作者：ReCclay，版权归原作者所有，如需转载，请联系作者。
原文链接：recclay.blog.csdn.net/article/details/82826846
