【STM32使用内部RC振荡器】1、时钟源的设置

PLL 为锁相环倍频输出，其时钟输入源可选择为 HSI/2、 HSE 或者 HSE/2。

而HSI固定为8M，故PLL输入固定为4M。

HSE通常是外部晶振8M

以下HSI代码设置的各个时钟频率为：
HCLK = SYSCLK= PCLK2 = PLLCLK = 36M， PCLK1=HCLK/2 = 18M

1、keil设置

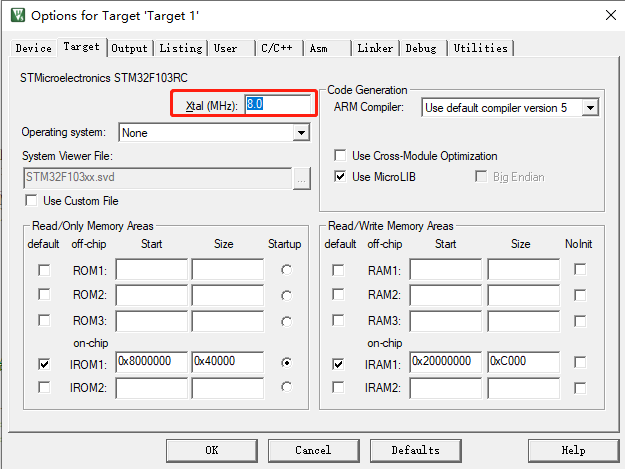

使用HSI配置系统时钟使用时钟初始化代码之前先一定要设置keil如图所示选项为：<晶振为8MHz>，不能设置25MHz等其它频率。

2、加入代码

在主函数中先调用以下函数

	//系统时钟配置
	HSI_SetSysClock(RCC_PLLMul_9);//HSI始终配置为36M






1

2


函数实现代码如下

/*
 * 使用HSI时，设置系统时钟的步骤
 * 1、开启HSI ，并等待 HSI 稳定
 * 2、设置 AHB、APB2、APB1的预分频因子
 * 3、设置PLL的时钟来源，和PLL的倍频因子，设置各种频率主要就是在这里设置
 * 4、开启PLL，并等待PLL稳定
 * 5、把PLLCK切换为系统时钟SYSCLK
 * 6、读取时钟切换状态位，确保PLLCLK被选为系统时钟
 */

/* 设置 系统时钟:SYSCLK, AHB总线时钟:HCLK, APB2总线时钟:PCLK2, APB1总线时钟:PCLK1
 * PCLK2 = HCLK = SYSCLK
 * PCLK1 = HCLK/2,最高只能是36M
 * 参数说明：pllmul是PLL的倍频因子，在调用的时候可以是：RCC_PLLMul_x , x:[2,3,...16]
 * 举例：HSI_SetSysClock(RCC_PLLMul_9);  则设置系统时钟为：4MHZ * 9 = 36MHZ
 *       HSI_SetSysClock(RCC_PLLMul_16); 则设置系统时钟为：4MHZ * 16 = 64MHZ
 *
 * HSI作为时钟来源，经过PLL倍频作为系统时钟，这是在HSE故障的时候才使用的方法
 * HSI会因为温度等原因会有漂移，不稳定，一般不会用HSI作为时钟来源，除非是迫不得已的情况
 * 如果HSI要作为PLL时钟的来源的话，必须二分频之后才可以，即HSI/2，而PLL倍频因子最大只能是16
 * 所以当使用HSI的时候，SYSCLK最大只能是4M*16=64M
 */

void HSI_SetSysClock(uint32_t pllmul)
{
	__IO uint32_t HSIStartUpStatus = 0;

	// 把RCC外设初始化成复位状态，这句是必须的
  RCC_DeInit();

  //使能HSI
	RCC_HSICmd(ENABLE);

  // 等待 HSI 就绪
	HSIStartUpStatus = RCC->CR & RCC_CR_HSIRDY;

	// 只有 HSI就绪之后则继续往下执行
  if (HSIStartUpStatus == RCC_CR_HSIRDY)
  {
//----------------------------------------------------------------------//
    // 使能FLASH 预存取缓冲区
    FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

    // SYSCLK周期与闪存访问时间的比例设置，这里统一设置成2
		// 设置成2的时候，SYSCLK低于48M也可以工作，如果设置成0或者1的时候，
		// 如果配置的SYSCLK超出了范围的话，则会进入硬件错误，程序就死了
		// 0：0 < SYSCLK <= 24M
		// 1：24< SYSCLK <= 48M
		// 2：48< SYSCLK <= 72M
    FLASH_SetLatency(FLASH_Latency_2);
//----------------------------------------------------------------------//

    // AHB预分频因子设置为1分频，HCLK = SYSCLK
    RCC_HCLKConfig(RCC_SYSCLK_Div1);

    // APB2预分频因子设置为1分频，PCLK2 = HCLK
    RCC_PCLK2Config(RCC_HCLK_Div1);

    // APB1预分频因子设置为1分频，PCLK1 = HCLK/2
    RCC_PCLK1Config(RCC_HCLK_Div2);

//-----------------设置各种频率主要就是在这里设置-------------------//
    // 设置PLL时钟来源为HSE，设置PLL倍频因子
		// PLLCLK = 4MHz * pllmul
		RCC_PLLConfig(RCC_PLLSource_HSI_Div2, pllmul);
//------------------------------------------------------------------//

    // 开启PLL
    RCC_PLLCmd(ENABLE);

    // 等待 PLL稳定
    while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
    {
    }

    // 当PLL稳定之后，把PLL时钟切换为系统时钟SYSCLK
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    // 读取时钟切换状态位，确保PLLCLK被选为系统时钟
    while (RCC_GetSYSCLKSource() != 0x08)
    {
    }
  }
  else
  { // 如果HSI开启失败，那么程序就会来到这里，用户可在这里添加出错的代码处理
		// 当HSE开启失败或者故障的时候，单片机会自动把HSI设置为系统时钟，
		// HSI是内部的高速时钟，8MHZ
    while (1)
    {
    }
  }
}







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93


文章来源: recclay.blog.csdn.net，作者：ReCclay，版权归原作者所有，如需转载，请联系作者。

原文链接：recclay.blog.csdn.net/article/details/103449381
