gdbserver远程调试流程

• 首先保证电脑能够网络访问开发板（参考第三节进行网络配置）
• 使用passwd命令，为root账号设置密码
• 将希望调试的程序拷贝到开发板中
• 为程序添加可执行权限 chmod 777 hello_world
• 在DS-5软件里面设置调试相关配置，在菜单栏选择Run->Debug Configurations打开配置界面
  • Debugger：gbdserver
  • 选择gdb.exe
  • Connection:TCP、IP
• 在开发板上输入以下命令启动调试：gdbserver :10000 hello_world
• 在DS-5里面点击debug开始调试
  • 断点、查看变量、单步运行

参考教程中的以下章节

一、编写测试程序

编写mian.c如下

#include <stdio.h>

int main(int argc, char* argv[])
{
	int a=1, b=2, c=3;

	printf("Hello World\r\n");

	c = a+b;
	b++;
	c = c+b;

	printf("c=%d\r\n", c);

	return 0;
}







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17


二、DS-5配置

点击菜单栏的Run选项，然后选择其中的Debug Configurations…，如下图所示

双击其中的C/C++ Application，会自动识别到hello_world程序

选择Debugger标签，

然后选择下方的Select other…

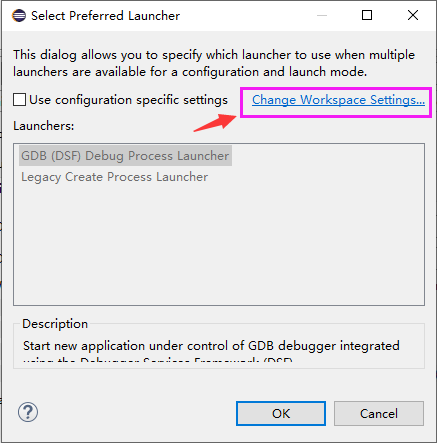

然后选择Change Workspace Settings

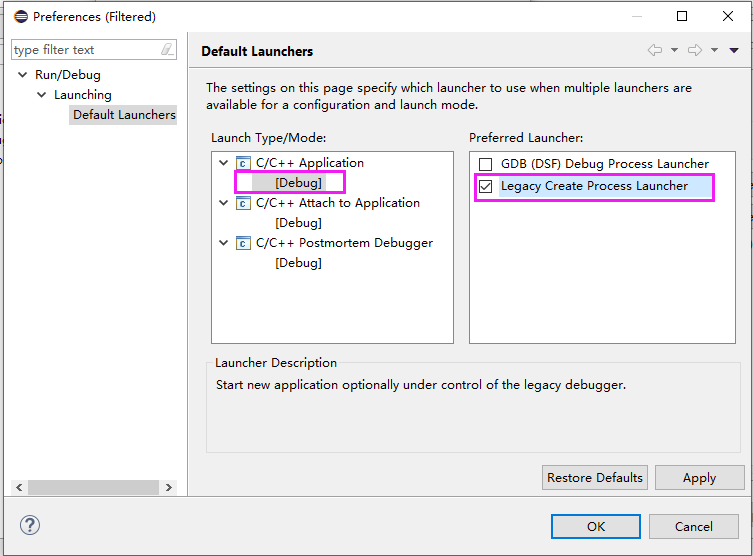

点击C/C++ Application下的[Debug]，然后选择下面的Legacy Create Process Launcher，然后OK即可，如下图所示

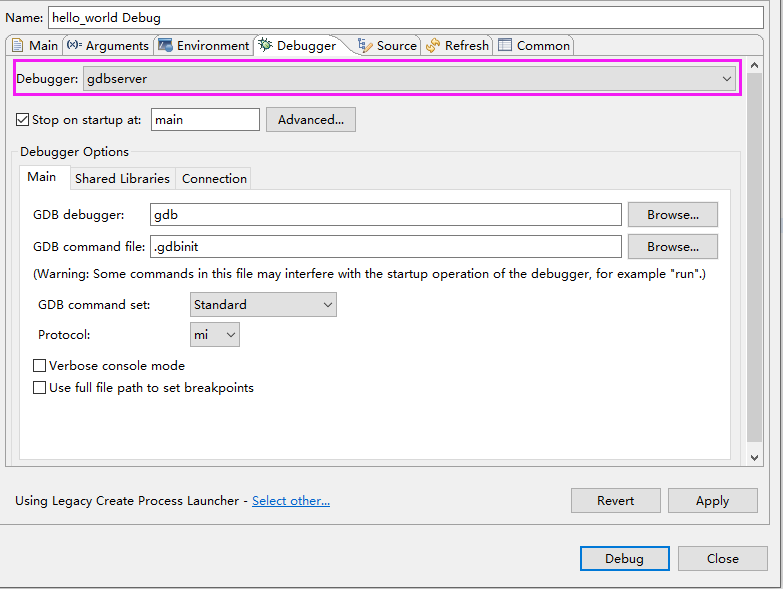

然后切换到Debugger标签，将其中的Debugger：选择为gdbserver

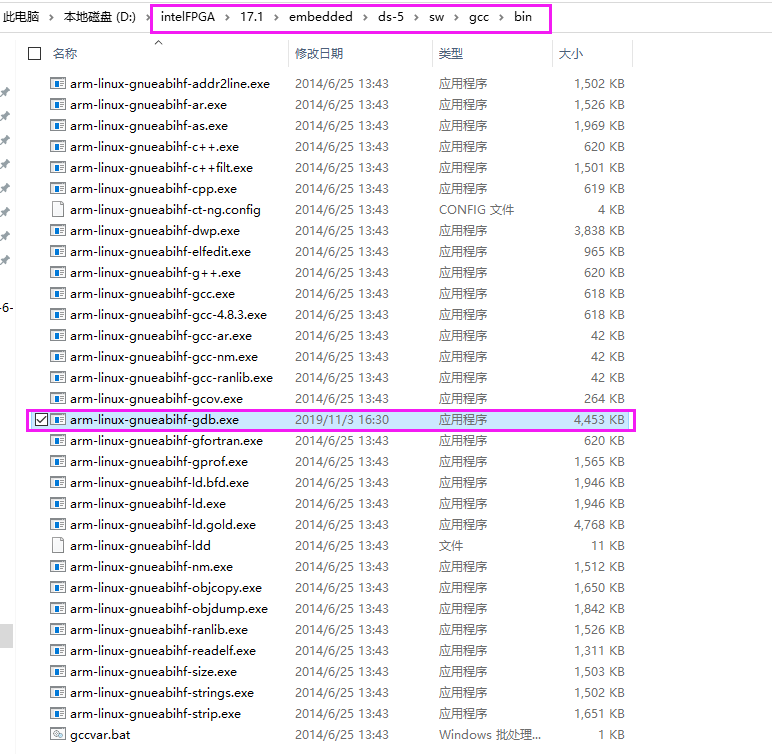

将开发板光盘配套软件中的arm-linux-gnueabihf-gdb.exe拷贝到Quartus的D:\intelFPGA\17.1\embedded\ds-5\sw\gcc\bin文件下，如下图所示

然后将上述添加的arm-linux-gnueabihf-gdb.exe，添加到配置中，如下图所示

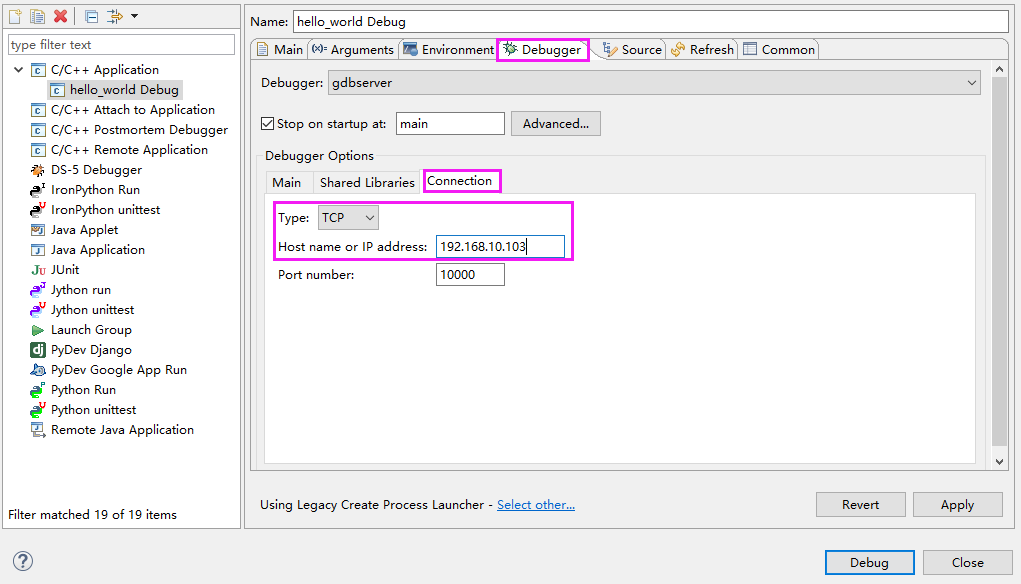

然后将Connection下的选项配置为如下图所示，配置完成后点击Apply进行保存，先不要点击Debug！！！

接着在串口终端中，输入gdbserver :10000 hello_world，如下图所示

三、DS-5的Debug过程

然后回到DS-5，点击其中的Debug，接着会弹出切换Debug视图的提示，这里选择Yes

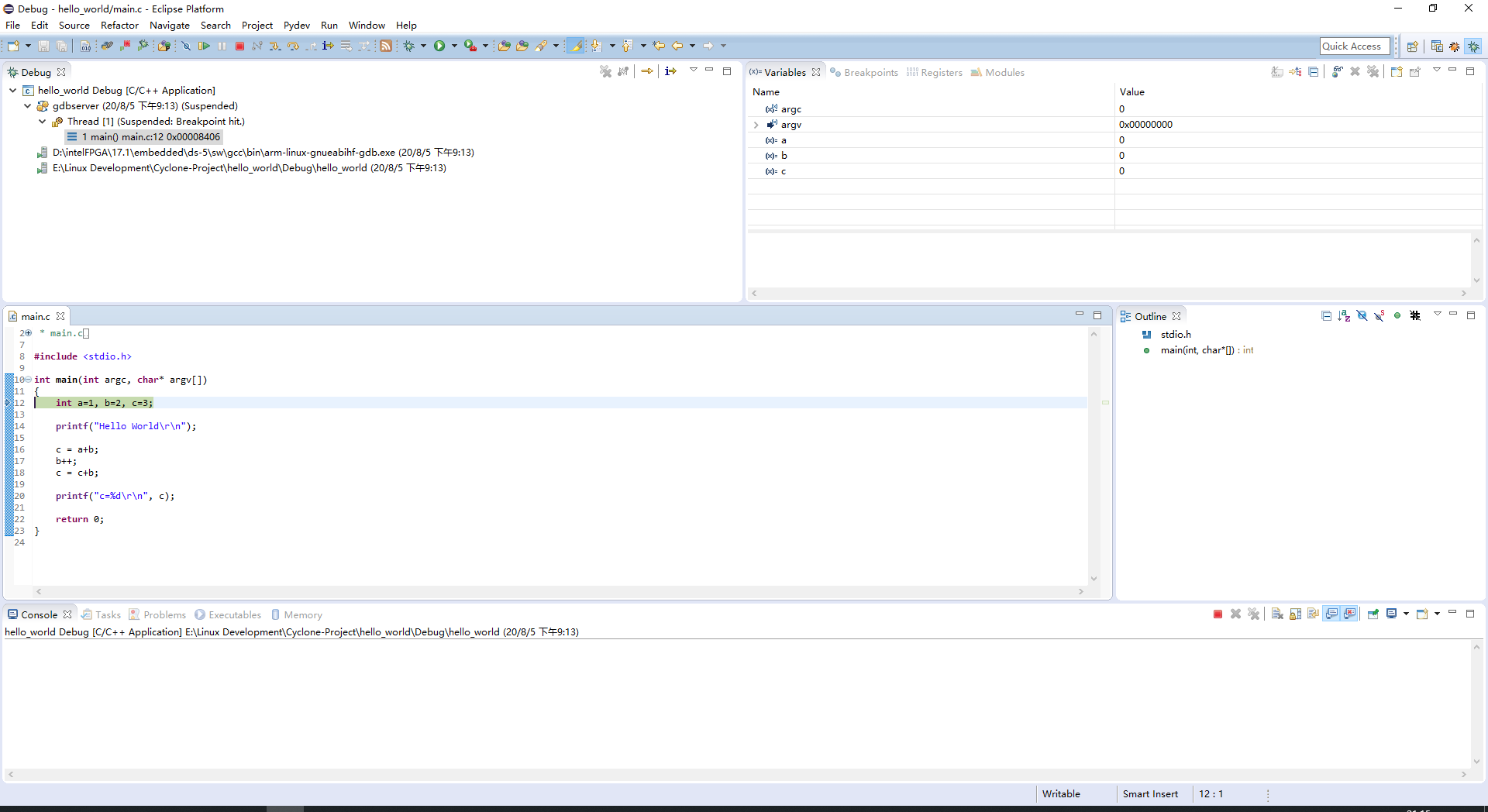

切换视图后的样子，如下图所示

在串口终端也会显示开启远程调试的打印信息

箭头默认指在第一行，前面的箭头表示程序运行的位置

从Variables窗口可以查看到变量值，如下图所示

点击其中的step over可以进行单步运行，如下图所示

可以看到在变量区变量的变化，如下图所示

也可以在串口终端看到信息的打印，如下图所示

调试完毕后，如何退出调试视图到普通视图呢？在软件的右上角，点击如下图所示选项即可！

然后，可以依次按照如下图所示步骤还原最最初的视图界面

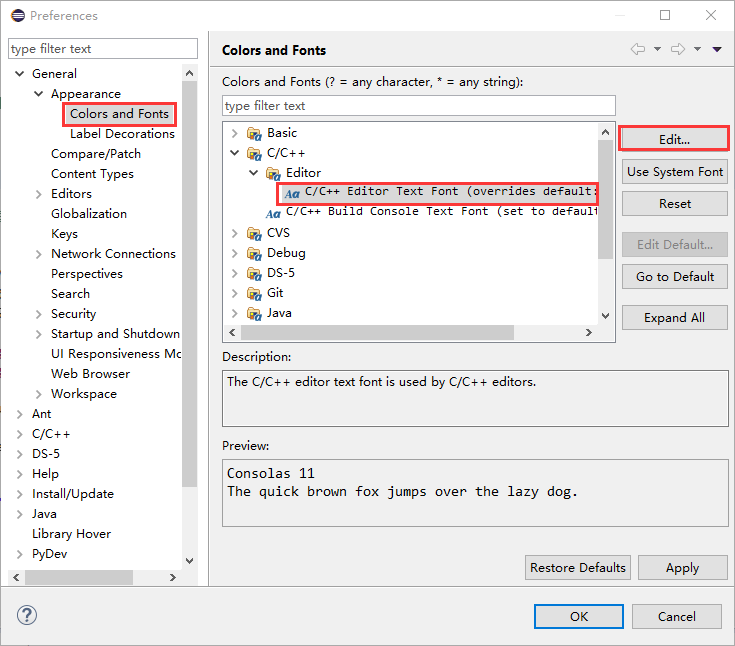

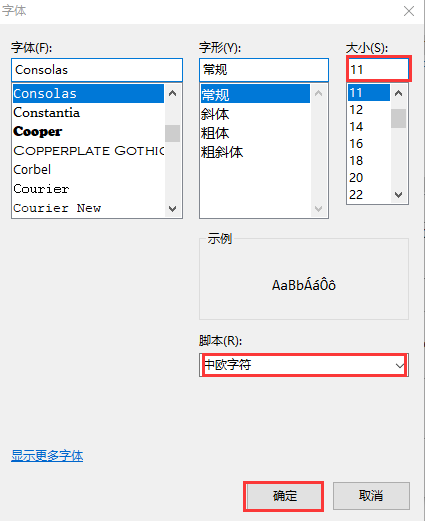

EDS-5中文注释字体过小解决办法：

解决无法打断点的问题

问题：在DS-5中打断点会有如下提示信息？

解决方案：

参考：http://www.corecourse.cn/forum.php?mod=viewthread&tid=27911&highlight=%E6%96%AD%E7%82%B9

在DS5中调试Linux程序时候无法设置断点，这个主要是软件的断点类型默认为DS5类断点，而非C++类断点导致的。

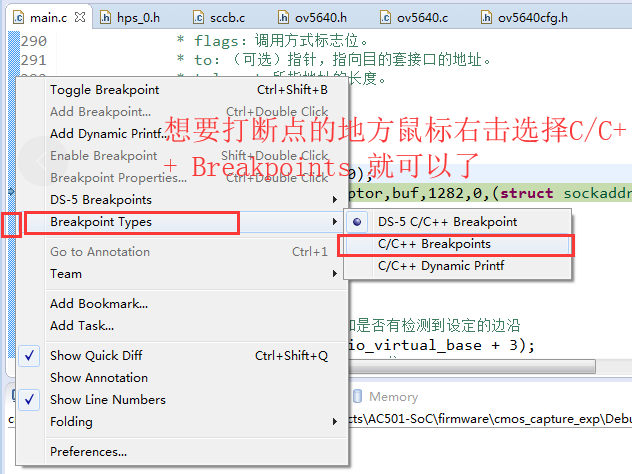

如需设置断点并调试，只需要在设置断点处先鼠标右击，可以看到默认的是DS-5 C/C++ Breakpoints。选择Breakpoints为C/C++ Breakpoints即可正常设置断点了。如下图所示：
