一、芯片介绍

MBI5034是一款具有先进错误侦测以及电流增益功能的16通道恒流LED驱动芯片。MBI5034采用PrecisionDrive™技术以得到最佳电气特性。另外MBI5034采用Share-I-O™技术，在封装方面，MBI5034可完全兼容于MBI5026、MBI5036与MBI5039，并具有强制开路错误侦测功能以及电流增益功能。

MBI5034内建一个16位位移寄存器(Shift Register)及一个16位输出缓存器，可将串行式输入数据转换为并列式输出格式。在输出端，设计16个稳定的电流源，可以因应LED负载电压 (VF) 的变化，提供均匀、稳定的电流以驱动LED。当使用者将MBI5034应用于LED面板显示系统设计上时，其中包括可透过一个外接的电阻 (R-EXT) 调整输出电流，电流输出范围从3mA~45mA，用以控制LED的发光亮度。此外，MBI5034可承受最大输出电压为17伏特，并可提供在30MHz的频率，以满足系统传送大量数据的需求。

MBI5034提供强制开路的错误侦测功能，即可在不需要其它组件的情况下进行LED开路错误侦测。由于侦测时，输出通道开启的时间与电流均小，因此人眼并不会察觉闪烁的现象且影像质量亦不会受到影响。当进行侦测时，无论输入的数据为0或1，皆会对所有的输出通道进行侦测。

使用者也可使用MBI5034透过可程控之写入组态码以调整输出电流，由SDI脚位传送电流调整码MBI5034。当LED 在下降缘时，储存在位移寄存器中的电流调整码会被写入16位控制状态寄存器中。电流调整码会影响R-EXT脚位元端的电压并控制输出电流调节器。经由64阶微调的电流增益功能 (增益范围: 12.5%~200%)，可适当调整输出电流。 透过聚积科技的Share-I-O™专利技术，使用者只需要将控制器升级并确保的可控制性，即可轻易利用MBI5034取代MBI5026/36/39，且无需更改原有的PCB，即可享有更先进的功能。

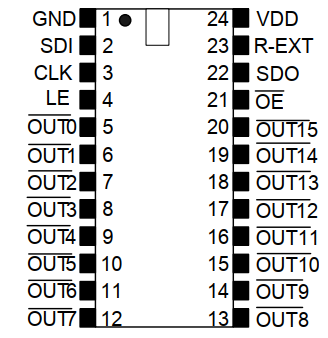

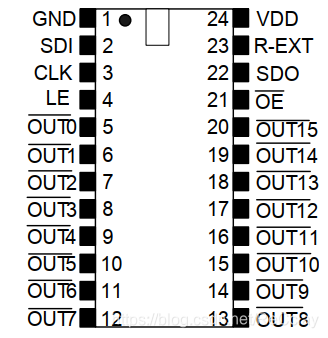

二、脚位图及说明

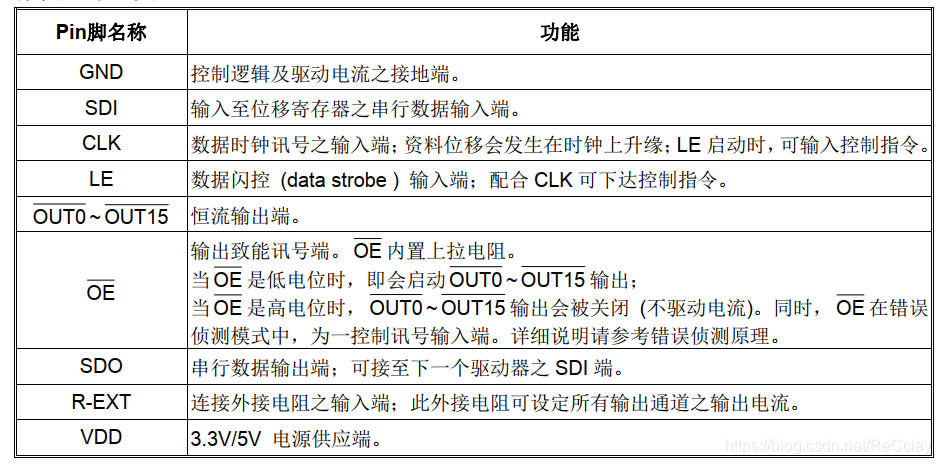

脚位说明

OE：数据闪控（data strobe）输入端；配合CLK可下达控制指令。

三、LED显示基本控制实例

MBJ5034驱动陀C连接的方式是由SDO端口与下一颗驱动C的SD端口相连接，数据序由第一颗lC的SD传送，以LK上源触发依续传递。Lε将数据搬移至暂放区且栓锁数据，OE提供输出致能。MB5034基本的控制时序与 MBI5025/MBI5026/MBI5027/MB5028/MBI5029/MBI5039 相同。

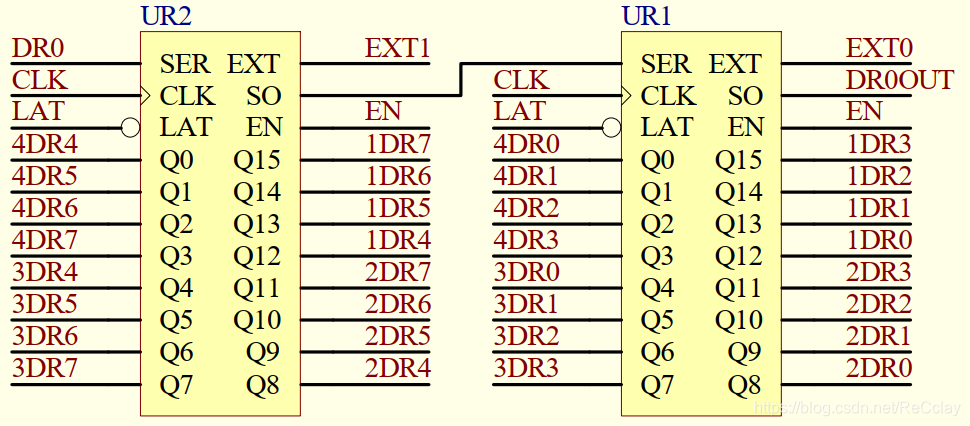

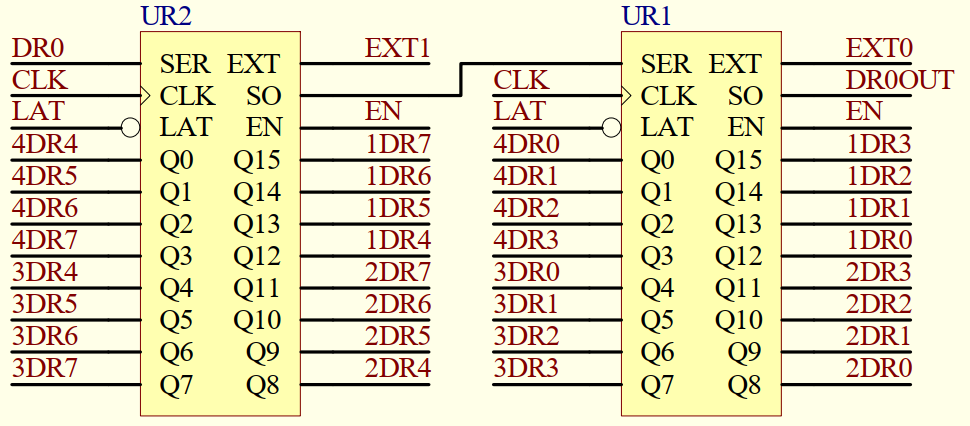

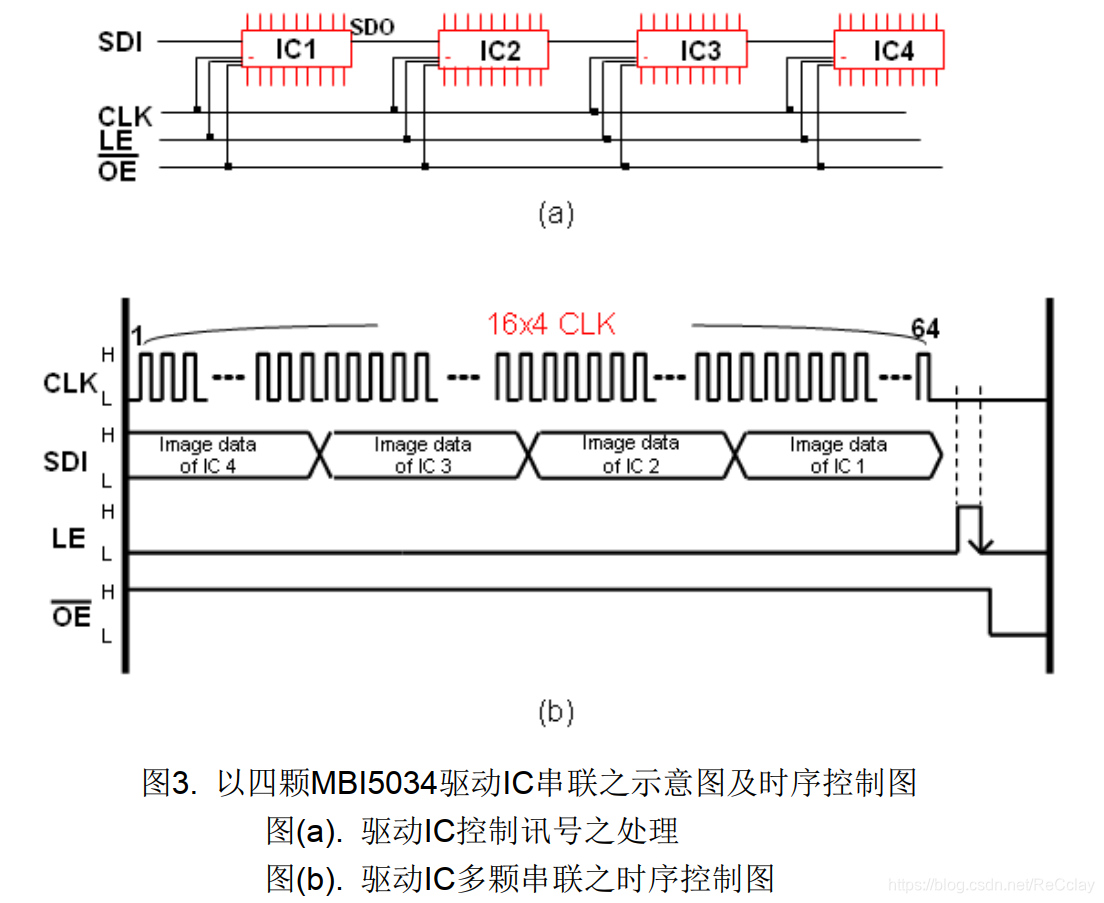

图3（a）是以四颗MB5034 IC 串联为例，图3（b）为LED显示基本控制时序。

首先，将欲显示的数据从第一颗lC的SDI脚串序传递进去，以CLK上升缘触发一共送进16ⅹ4笔数据。接着，以LE下降缘触发作数据的搬移与栓锁，将数据放入16-Bi输岀栓锁器（16-Bit Output Latch）；LE脉波执行期间不能有CLK上升缘。接着，当OE由高位准转为低位准，将输出通道致能。

四、错误侦测

强制错误侦测

强制错误侦测亦即“静默错误侦测”或称为"隐藏″的或“无法察觉″的错误侦测。在强制错误侦测模式中，无论传送的数据为1或0，输出通道会在很短的时间以极小的电流开启。由于开启时间短与电流小，影像数据质量并不会受到影响，因此人眼亦不易察觉。根据所发送的控制命令讯号，若有一颗LED为开路，错误码将显示为“0”并且将命令透过SDO脚位输出。

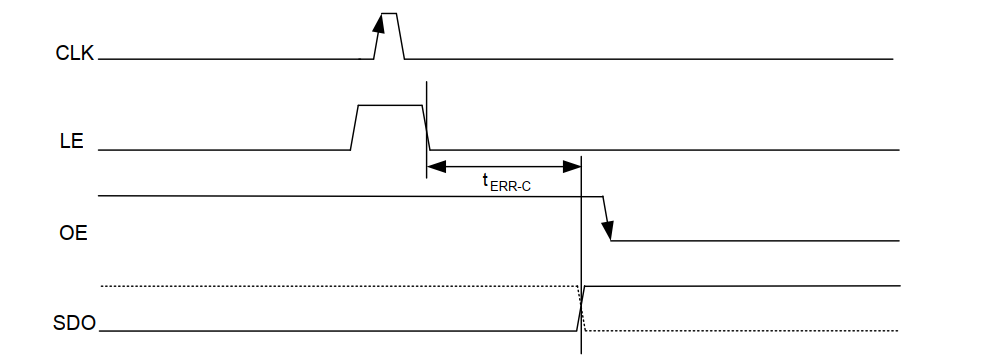

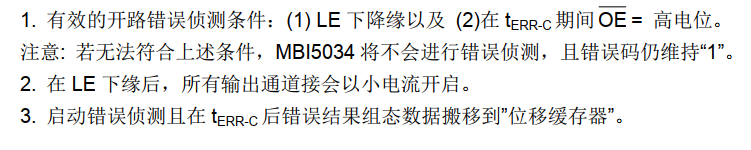

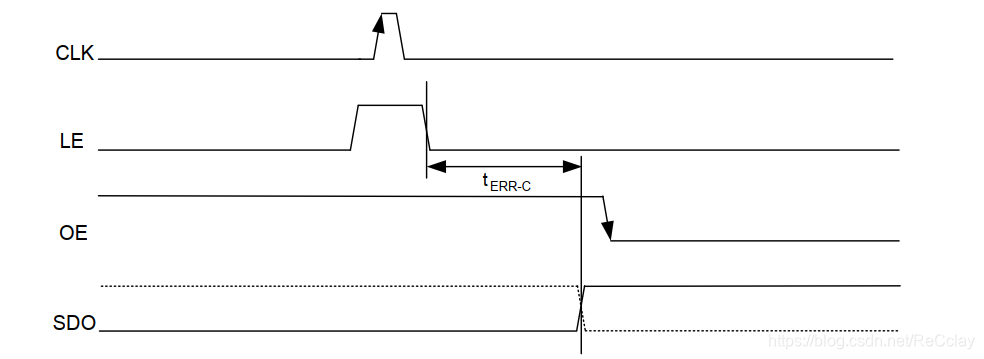

强制开路错误侦测

MB5034之强制开路错误侦测的原理是基于实际输出端的耐受电压（Vds）与目标值（Vod,th）即0.35V的比较，来判定每个出端的LED负载状态。当"强制错误侦测"的指令下达后，MB5034输岀端将会以极小的电流开启进行错误侦测。

完成开路错误侦测后，驱动器会将错误组态数据搬移到”位移缓存器”，储存在缓存器的错误状态数据将会在新数据输入后，透过SDO脚位输出至每个位。

参考

• CN102750896B_一种LED显示屏状态检测装置及检测方法
