常用的形状添加

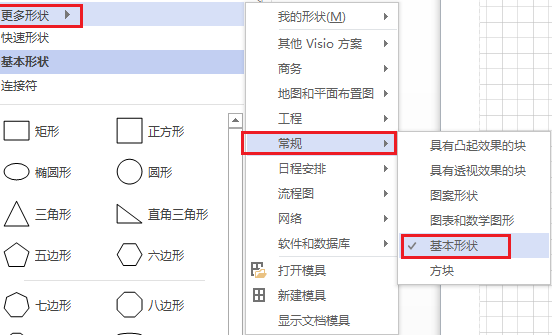

基本形状添加

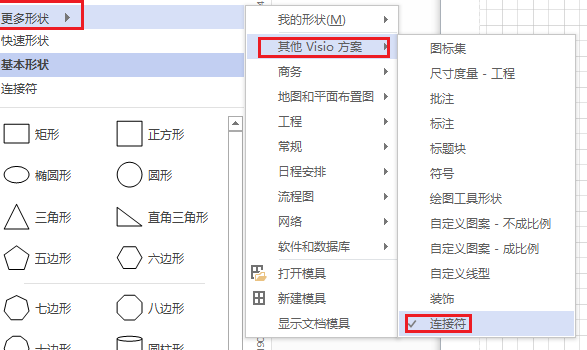

连接符添加

别人的形状库添加

分享几个FPGA常用的形状库：链接：https://pan.baidu.com/s/1O3sWH_ejxCeutxwATXM__g 提取码：y3ev

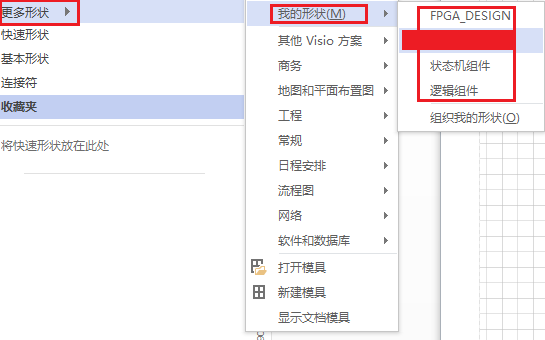

下载后，将.vss文件放置到C:\Users\wangxubo\Documents\我的形状路径下，然后按照下图所示在visio中添加即可！

注：按下ctrl键，可同时添加多个形状！

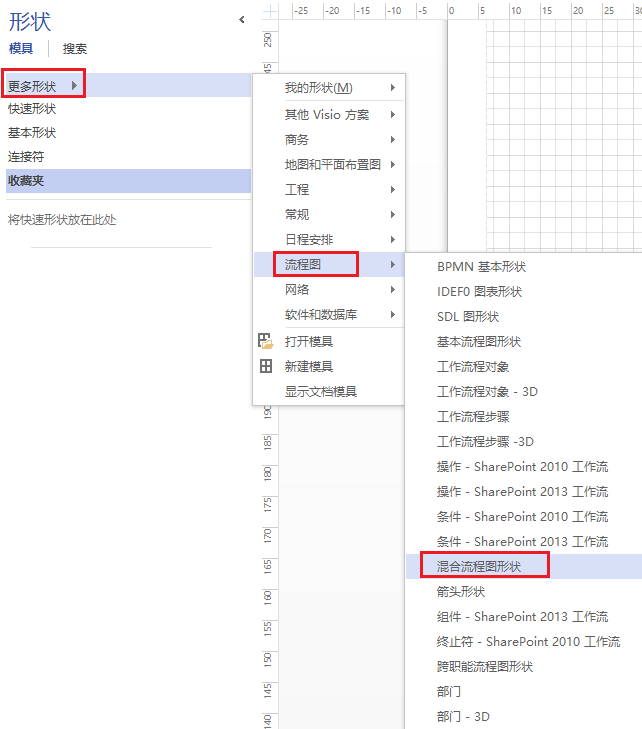

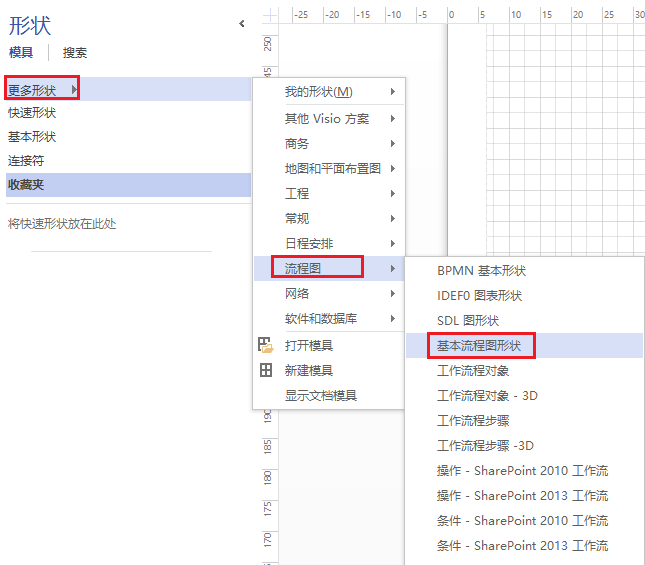

程序流程图形状添加

乘法器、加法器形状添加

常用操作技巧

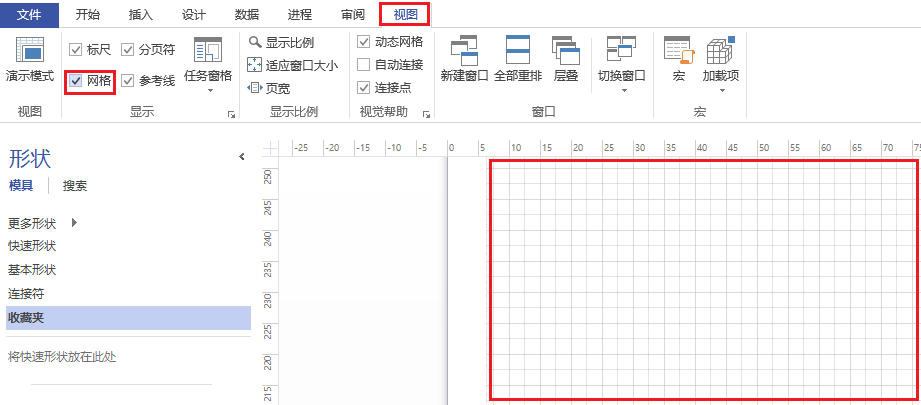

网格打开与关闭：视图 -> 网格

线条添加箭头

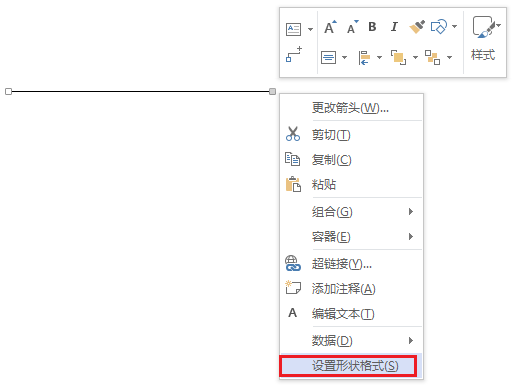

选中线条后右击，选中“设置形状格式”

调整线宽也是同理，设置上图中的“宽度”选项即可！

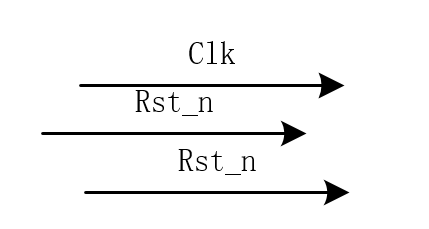

线条添加字符，设置距离

双击线条，即可弹出一个文本输入框，输入相应字符即可。

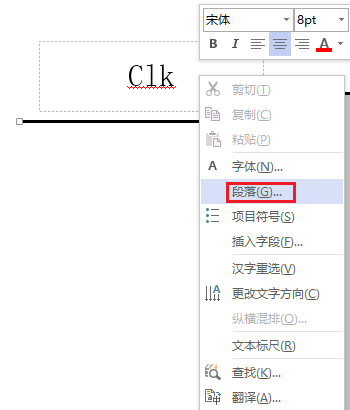

此时字符距离线条比较远，想要设置更近的话，还是先双击字符，弹出文本框，文本框空白处右击选中选中“段落”

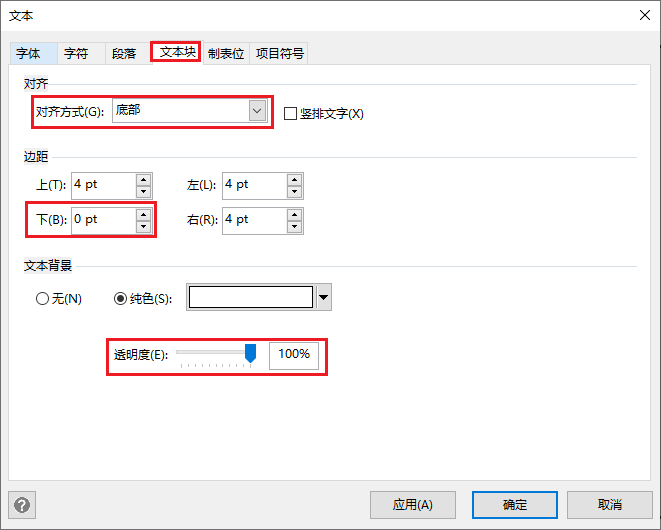

注意：设置透明度100%，这样不会覆盖其他形状！

形状背景色更改

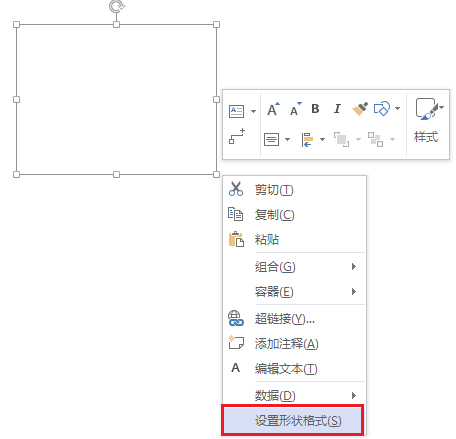

首先选中形状，然后右击选择“设置形状格式”

填充上合适的颜色即可

效果如下图：

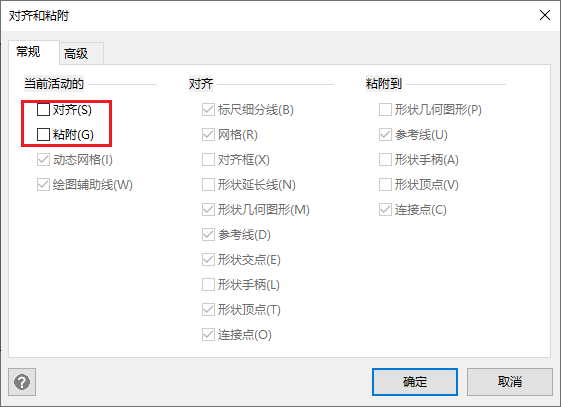

取消线条自动对齐到中心的设置

取消勾选“对齐”和“粘附”即可！

多个线条设置间隔相等，左/右对齐

首先选中多个线条

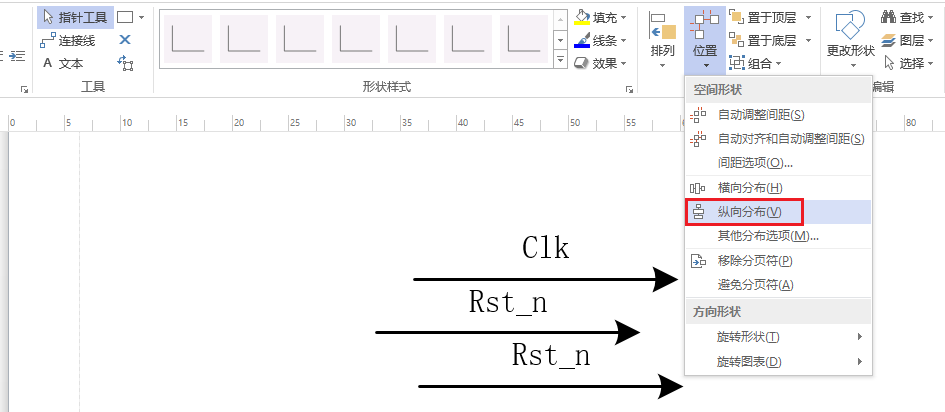

接着在菜单栏的“位置”选项卡下选择“纵向分布”

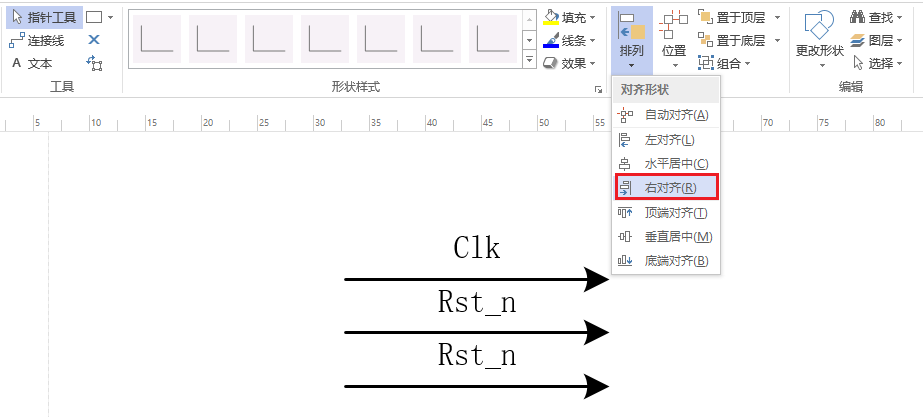

最后，在“排列”选项卡下选择“右对齐”

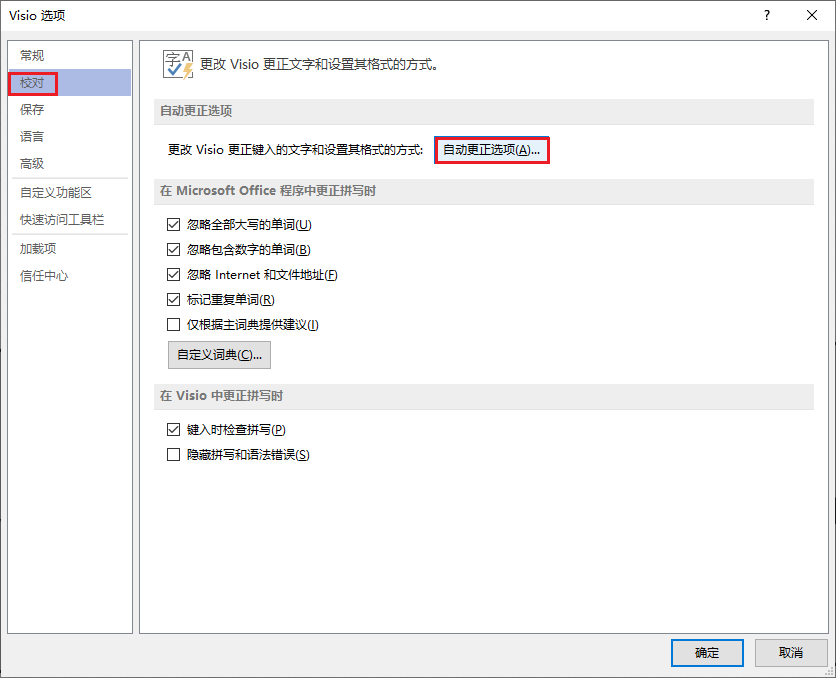

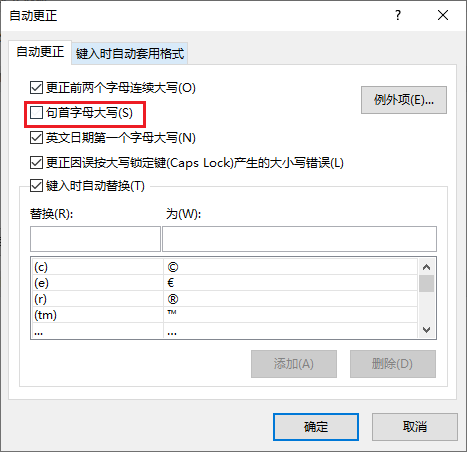

visio取消首字母自动大写

整体操作波形（复制、整体移动/整体细微移动、整体添加箭头/整体调整间距）

• 复制：按 ctrl 拖曳要复制的波形。
• 整体移动/整体细微移动：全选波形后，按“↑/↓/←/→”方向键可整体移动波形；按下shift后，再按“↑/↓/←/→”方向键可整体细微移动波形。
• 整体添加箭头/整体调整间距：全选波形后，进行与单个波形同样的操作即可。

参考

• Visio画图
