PG高可用之Citus分布式集群搭建及使用

Citus集群简介

Citus是Postgres的开源扩展，将Postgres转换成一个分布式数据库，在集群的多个节点上分发数据和查询，具有像分片、分布式SQL引擎、复制表和分布式表等特性。

因为Citus是Postgres的扩展(而不是一个独立的代码分支)，所以当你使用Citus时，你也在使用Postgres，可以利用最新的Postgres特性、工具和生态系统。

Citus是一款基于PostgreSQL的开源分布式数据库，自动继承了PostgreSQL强大的SQL支持能力和应用生态（不仅是客户端协议的兼容还包括服务端扩展和管理工具的完全兼容）。Citus是PostgreSQL的扩展（not a fork），采用shared nothing架构，节点之间无共享数据，由协调器节点和Work节点构成一个数据库集群。专注于高性能HTAP分布式数据库。

相比单机PostgreSQL，Citus可以使用更多的CPU核心，更多的内存数量，保存更多的数据。通过向集群添加节点，可以轻松的扩展数据库。与其他类似的基于PostgreSQL的分布式方案，比如Greenplum，PostgreSQL-XL相比，citus最大的不同在于它是一个PostgreSQL扩展而不是一个独立的代码分支。 Citus可以用很小的代价和更快的速度紧跟PostgreSQL的版本演进；同时又能最大程度的保证数据库的稳定性和兼容性。

Citus支持新版本PostgreSQL的特性，并保持与现有工具的兼容。 Citus使用分片和复制在多台机器上横向扩展PostgreSQL。它的查询引擎将在这些服务器上执行SQL进行并行化查询，以便在大型数据集上实现实时（不到一秒）的响应。

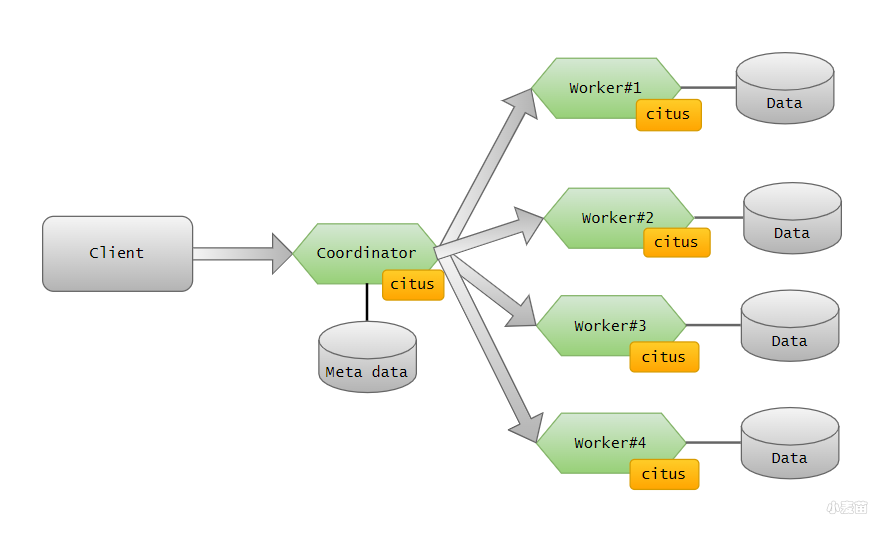

Citus集群由一个中心的协调节点(CN)和若干个工作节点(Worker)构成。

coordinate：协调节点，一般称为cn，存储所有元数据，不存实际数据，该节点直接对用户开放，等于一个客户端。
worker：工作节点，不存储元数据，存储实际数据。执行协调节点发来的查询请求。一般不直接对用户开放。

环境

-- 网卡
docker network create --subnet=172.72.6.0/24 pg-network


-- pg cn
docker rm -f lhrpgcituscn80
docker run -d --name lhrpgcituscn80 -h lhrpgcituscn80 \
  --net=pg-network --ip 172.72.6.80 \
  -p 64380:5432 \
  -v /sys/fs/cgroup:/sys/fs/cgroup \
  --privileged=true lhrbest/lhrpgall:2.0 \
  /usr/sbin/init

docker rm -f lhrpgcitusdn81
docker run -d --name lhrpgcitusdn81 -h lhrpgcitusdn81 \
  --net=pg-network --ip 172.72.6.81 \
  -p 64381:5432 \
  -v /sys/fs/cgroup:/sys/fs/cgroup \
  --privileged=true lhrbest/lhrpgall:2.0 \
  /usr/sbin/init


docker rm -f lhrpgcitusdn82
docker run -d --name lhrpgcitusdn82 -h lhrpgcitusdn82 \
  --net=pg-network --ip 172.72.6.82 \
  -p 64382:5432 \
  -v /sys/fs/cgroup:/sys/fs/cgroup \
  --privileged=true lhrbest/lhrpgall:2.0 \
  /usr/sbin/init


docker rm -f lhrpgcitusdn83
docker run -d --name lhrpgcitusdn83 -h lhrpgcitusdn83 \
  --net=pg-network --ip 172.72.6.83 \
  -p 64383:5432 \
  -v /sys/fs/cgroup:/sys/fs/cgroup \
  --privileged=true lhrbest/lhrpgall:2.0 \
  /usr/sbin/init


docker rm -f lhrpgcitusdn84
docker run -d --name lhrpgcitusdn84 -h lhrpgcitusdn84 \
  --net=pg-network --ip 172.72.6.84 \
  -p 64384:5432 \
  -v /sys/fs/cgroup:/sys/fs/cgroup \
  --privileged=true lhrbest/lhrpgall:2.0 \
  /usr/sbin/init


[root@docker35 ~]# docker ps
CONTAINER ID   IMAGE                  COMMAND            CREATED          STATUS          PORTS                                         NAMES
0183e7a9704a   lhrbest/lhrpgall:2.0   "/usr/sbin/init"   6 seconds ago    Up 3 seconds    0.0.0.0:64384->5432/tcp, :::64384->5432/tcp   lhrpgcitusdn84
877d897a5a76   lhrbest/lhrpgall:2.0   "/usr/sbin/init"   8 seconds ago    Up 6 seconds    0.0.0.0:64383->5432/tcp, :::64383->5432/tcp   lhrpgcitusdn83
98dafcefc505   lhrbest/lhrpgall:2.0   "/usr/sbin/init"   10 seconds ago   Up 7 seconds    0.0.0.0:64382->5432/tcp, :::64382->5432/tcp   lhrpgcitusdn82
04510e0bfa96   lhrbest/lhrpgall:2.0   "/usr/sbin/init"   11 seconds ago   Up 10 seconds   0.0.0.0:64381->5432/tcp, :::64381->5432/tcp   lhrpgcitusdn81
8cf991b0633f   lhrbest/lhrpgall:2.0   "/usr/sbin/init"   13 seconds ago   Up 11 seconds   0.0.0.0:64380->5432/tcp, :::64380->5432/tcp   lhrpgcituscn80

防火墙修改

其中，coordinate节点的pg_hba.conf配置：

cat >> /var/lib/pgsql/13/data/pg_hba.conf <<"EOF"
host   all       all       0.0.0.0/0       md5
EOF

worker节点的pg_hba.conf配置:

cat >> /var/lib/pgsql/13/data/pg_hba.conf <<"EOF"
host   all       all       172.72.6.0/24       trust
EOF

安装citus

在每个节点上都安装citus，包括cn和dn。
可以在以下位置下载citus的源码：

https://github.com/citusdata/citus/releases

https://pgxn.org/dist/citus/10.2.4/

最新版本10.2.4，如下：

-- yum直接安装
yum list | grep citus
yum install -y citus_13


su - postgresql
psql
create database lhrdb;
\c lhrdb
alter system set shared_preload_libraries='citus';
select * from pg_available_extensions where name='citus';

pg_ctl restart
psql -d lhrdb
create extension citus;

\dx
\dx+ citus

集群配置

协调节点新增工作节点

管理操作仅仅在协调节点（cn）上操作：

[postgres@lhrpgcituscn80 ~]$ psql -d lhrdb
psql (13.3)
Type "help" for help.

lhrdb=#

-- 节点可以是ip或者dns name
SELECT * from master_add_node('172.72.6.81', 5432);
SELECT * from master_add_node('172.72.6.82', 5432);
SELECT * from master_add_node('172.72.6.83', 5432);
SELECT * from master_add_node('172.72.6.84', 5432);

-- 查看工作节点：
lhrdb=# SELECT * FROM master_get_active_worker_nodes();
  node_name  | node_port
-------------+-----------
 172.72.6.81 |      5432
 172.72.6.83 |      5432
 172.72.6.84 |      5432
 172.72.6.82 |      5432
(4 rows)
lhrdb=# select * from pg_dist_node;
 nodeid | groupid |  nodename   | nodeport | noderack | hasmetadata | isactive | noderole | nodecluster | metadatasynced | shouldhaveshards
--------+---------+-------------+----------+----------+-------------+----------+----------+-------------+----------------+------------------
      1 |       1 | 172.72.6.81 |     5432 | default  | f           | t        | primary  | default     | f              | t
      2 |       2 | 172.72.6.82 |     5432 | default  | f           | t        | primary  | default     | f              | t
      3 |       3 | 172.72.6.83 |     5432 | default  | f           | t        | primary  | default     | f              | t
      4 |       4 | 172.72.6.84 |     5432 | default  | f           | t        | primary  | default     | f              | t
(4 rows)

创建分片表

lhrdb=# create table test(id int primary key ,name varchar);

#配置分片策略
#设置分片数，4个主机，设置分片4，每个主机一个分片
lhrdb=# set citus.shard_count=4;
# 配置副本数
lhrdb=# set citus.shard_replication_factor=2;
lhrdb=# SELECT create_distributed_table('test', 'id', 'hash');
lhrdb=# insert into test select id,md5(random()::text) from generate_series(1,500) as id;

# 查看分片分布
lhrdb=#  select * from citus_tables;
 table_name | citus_table_type | distribution_column | colocation_id | table_size | shard_count | table_owner | access_method
------------+------------------+---------------------+---------------+------------+-------------+-------------+---------------
 test       | distributed      | id                  |             1 | 384 kB     |           4 | postgres    | heap
(1 row)

lhrdb=#  select * from master_get_table_metadata('test');
 logical_relid | part_storage_type | part_method | part_key | part_replica_count | part_max_size | part_placement_policy
---------------+-------------------+-------------+----------+--------------------+---------------+-----------------------
         16995 | t                 | h           | id       |                  2 |    1073741824 |                     2
(1 row)


lhrdb=# select * from pg_dist_placement where shardid in (select shardid from pg_dist_shard where logicalrelid='test'::regclass);
 placementid | shardid | shardstate | shardlength | groupid
-------------+---------+------------+-------------+---------
           1 |  102008 |          1 |           0 |       1
           2 |  102008 |          1 |           0 |       2
           3 |  102009 |          1 |           0 |       2
           4 |  102009 |          1 |           0 |       3
           5 |  102010 |          1 |           0 |       3
           6 |  102010 |          1 |           0 |       4
           7 |  102011 |          1 |           0 |       4
           8 |  102011 |          1 |           0 |       1
(8 rows)


lhrdb=# SELECT * from pg_dist_shard_placement order by shardid, placementid;
 shardid | shardstate | shardlength |  nodename   | nodeport | placementid
---------+------------+-------------+-------------+----------+-------------
  102008 |          1 |           0 | 172.72.6.81 |     5432 |           1
  102008 |          1 |           0 | 172.72.6.82 |     5432 |           2
  102009 |          1 |           0 | 172.72.6.82 |     5432 |           3
  102009 |          1 |           0 | 172.72.6.83 |     5432 |           4
  102010 |          1 |           0 | 172.72.6.83 |     5432 |           5
  102010 |          1 |           0 | 172.72.6.84 |     5432 |           6
  102011 |          1 |           0 | 172.72.6.84 |     5432 |           7
  102011 |          1 |           0 | 172.72.6.81 |     5432 |           8
(8 rows)

lhrdb=# select count(*) from test;
 count
-------
   500
(1 row)

-- 查看分片表
[postgres@lhrpgcitusdn84 ~]$ psql -U postgres -h 172.72.6.80 -d lhrdb -c "\dt";
        List of relations
 Schema | Name | Type  |  Owner
--------+------+-------+----------
 public | test | table | postgres
(1 row)

[postgres@lhrpgcitusdn84 ~]$ psql -U postgres -h 172.72.6.81 -d lhrdb -c "\dt";
            List of relations
 Schema |    Name     | Type  |  Owner
--------+-------------+-------+----------
 public | test_102008 | table | postgres
 public | test_102011 | table | postgres
(2 rows)

[postgres@lhrpgcitusdn84 ~]$ psql -U postgres -h 172.72.6.82 -d lhrdb -c "\dt";
            List of relations
 Schema |    Name     | Type  |  Owner
--------+-------------+-------+----------
 public | test_102008 | table | postgres
 public | test_102009 | table | postgres
(2 rows)

[postgres@lhrpgcitusdn84 ~]$ psql -U postgres -h 172.72.6.83 -d lhrdb -c "\dt";
            List of relations
 Schema |    Name     | Type  |  Owner
--------+-------------+-------+----------
 public | test_102009 | table | postgres
 public | test_102010 | table | postgres
(2 rows)

[postgres@lhrpgcitusdn84 ~]$ psql -U postgres -h 172.72.6.84 -d lhrdb -c "\dt";
            List of relations
 Schema |    Name     | Type  |  Owner
--------+-------------+-------+----------
 public | test_102010 | table | postgres
 public | test_102011 | table | postgres
(2 rows)

有4个worker，所以数据分片为4，每个分片，做两个副本。

通过分片分布，如102008分布在172.72.6.81，172.72.6.82上，同理102009分布在172.72.6.82，172.72.6.83上。
假设6.81机器宕机了，集群访问102008原先是方位6.81的，现在会自动访问6.82上的102008分片。也就是说，单个数据节点故障，集群还能正常用，通过多设置副本，多个节点故障也能更强壮。

CN节点的进程：

[root@lhrpgcituscn80 /]# ps -ef|grep post
postgres  1589     0  0 10:27 ?        00:00:00 /usr/pgsql-13/bin/postgres -D /var/lib/pgsql/13/data/
postgres  1590  1589  0 10:27 ?        00:00:00 postgres: logger
postgres  1592  1589  0 10:27 ?        00:00:00 postgres: checkpointer
postgres  1593  1589  0 10:27 ?        00:00:00 postgres: background writer
postgres  1594  1589  0 10:27 ?        00:00:00 postgres: walwriter
postgres  1595  1589  0 10:27 ?        00:00:00 postgres: autovacuum launcher
postgres  1596  1589  0 10:27 ?        00:00:00 postgres: stats collector
postgres  1597  1589  0 10:27 ?        00:00:00 postgres: logical replication launcher
postgres  1641  1589  0 10:28 ?        00:00:03 postgres: Citus Maintenance Daemon: 16430/10

DN节点的进程：

[root@lhrpgcitusdn81 /]# ps -ef|grep post
postgres  8661     0  0 11:09 ?        00:00:00 /usr/pgsql-13/bin/postgres -D /var/lib/pgsql/13/data/
postgres  8662  8661  0 11:09 ?        00:00:00 postgres: logger
postgres  8665  8661  0 11:09 ?        00:00:00 postgres: checkpointer
postgres  8666  8661  0 11:09 ?        00:00:00 postgres: background writer
postgres  8667  8661  0 11:09 ?        00:00:00 postgres: walwriter
postgres  8668  8661  0 11:09 ?        00:00:00 postgres: autovacuum launcher
postgres  8669  8661  0 11:09 ?        00:00:00 postgres: stats collector
postgres  8670  8661  0 11:09 ?        00:00:00 postgres: logical replication launcher
postgres  8710  8661  0 11:10 ?        00:00:00 postgres: Citus Maintenance Daemon: 13255/10
postgres  8720  8661  0 11:10 ?        00:00:00 postgres: Citus Maintenance Daemon: 16430/10
postgres  9591  8661  0 11:25 ?        00:00:00 postgres: postgres lhrdb 172.72.6.80(58852) idle
postgres 13145  8661  0 12:27 ?        00:00:00 postgres: postgres lhrdb 172.72.6.80(58998) idle

所有变量查询，可以使用tab键自动返回相关变量：

lhrdb=# set citus.
citus.all_modifications_commutative              citus.count_distinct_error_rate
citus.enable_binary_protocol                     citus.enable_local_execution
citus.enable_repartition_joins                   citus.explain_analyze_sort_method
citus.local_hostname                             citus.log_remote_commands
citus.max_cached_connection_lifetime             citus.max_intermediate_result_size
citus.multi_shard_modify_mode                    citus.node_connection_timeout
citus.propagate_set_commands                     citus.shard_count
citus.shard_placement_policy                     citus.task_assignment_policy
citus.values_materialization_threshold           citus.writable_standby_coordinator
citus.coordinator_aggregation_strategy           citus.defer_drop_after_shard_move
citus.enable_deadlock_prevention                 citus.enable_local_reference_table_foreign_keys
citus.explain_all_tasks                          citus.limit_clause_row_fetch_count
citus.local_table_join_policy                    citus.max_adaptive_executor_pool_size
citus.max_cached_conns_per_worker                citus.multi_shard_commit_protocol
citus.multi_task_query_log_level                 citus.partition_buffer_size
citus.remote_task_check_interval                 citus.shard_max_size
citus.shard_replication_factor                   citus.task_executor_type
citus.worker_min_messages

lhrdb=# set citus.shard_
citus.shard_count               citus.shard_max_size
citus.shard_placement_policy    citus.shard_replication_factor

lhrdb=# show citus.shard_count ;
 citus.shard_count
-------------------
 32
(1 row)

查看所有执行计划

默认情况下，Citus中查看执行计划会省略大部分不同节点的相同计划，如果想查看完整的查询计划，会话设置如下：

lhrdb=# explain select count(*) from test;
                                        QUERY PLAN
------------------------------------------------------------------------------------------
 Aggregate  (cost=250.00..250.02 rows=1 width=8)
   ->  Custom Scan (Citus Adaptive)  (cost=0.00..0.00 rows=100000 width=8)
         Task Count: 4
         Tasks Shown: One of 4
         ->  Task
               Node: host=172.72.6.81 port=5432 dbname=lhrdb
               ->  Aggregate  (cost=2.49..2.50 rows=1 width=8)
                     ->  Seq Scan on test_102008 test  (cost=0.00..2.19 rows=119 width=0)
(8 rows)


lhrdb=#  SET citus.explain_all_tasks = 'TRUE';
SET
lhrdb=# explain select count(*) from test;
                                        QUERY PLAN
------------------------------------------------------------------------------------------
 Aggregate  (cost=250.00..250.02 rows=1 width=8)
   ->  Custom Scan (Citus Adaptive)  (cost=0.00..0.00 rows=100000 width=8)
         Task Count: 4
         Tasks Shown: All
         ->  Task
               Node: host=172.72.6.81 port=5432 dbname=lhrdb
               ->  Aggregate  (cost=2.49..2.50 rows=1 width=8)
                     ->  Seq Scan on test_102008 test  (cost=0.00..2.19 rows=119 width=0)
         ->  Task
               Node: host=172.72.6.82 port=5432 dbname=lhrdb
               ->  Aggregate  (cost=3.73..3.73 rows=1 width=8)
                     ->  Seq Scan on test_102009 test  (cost=0.00..3.38 rows=138 width=0)
         ->  Task
               Node: host=172.72.6.83 port=5432 dbname=lhrdb
               ->  Aggregate  (cost=2.47..2.48 rows=1 width=8)
                     ->  Seq Scan on test_102010 test  (cost=0.00..2.18 rows=118 width=0)
         ->  Task
               Node: host=172.72.6.84 port=5432 dbname=lhrdb
               ->  Aggregate  (cost=3.56..3.57 rows=1 width=8)
                     ->  Seq Scan on test_102011 test  (cost=0.00..3.25 rows=125 width=0)
(20 rows)
