OpenGL之macOS上的环境搭建

举报
Serendipity·y 发表于 2022/02/16 23:57:39 2022/02/16
【摘要】 一、基本简介 OpenGL 是什么? OpenGL(全写 Open Graphics Library)是个定义了一个跨编程语言、跨平台的编程接口规格的专业的图形程序接口。它用于三维图像(二维的亦可),是...

一、基本简介

  • OpenGL 是什么?
    OpenGL(全写 Open Graphics Library)是个定义了一个跨编程语言、跨平台的编程接口规格的专业的图形程序接口。它用于三维图像(二维的亦可),是一个功能强大,调用方便的底层图形库。
  • OpenGL 能做什么?
    OpenGL 能用来开发跨平台的渲染引擎,在 Android、macOS、iOS、Windows、PS 等平台均可使用 OpenGL(ES)。
  • OpenGL 不能做什么?
    OpenGL 不能做物理模拟,OpenGL 不能做网络通信,一句话,除了渲染以外的事情,OpenGL 都做不了,OpenGL 只是一个 3D 渲染 API 接口标准。
  • OpenGL VS DirectX
    • OpenGL 只能做渲染,DirectX 除了渲染以外还能做许多其它的,比如,DirectX 里面包含 d3dxmath 可以用来做3D数学运算;DirectX 里面包含的外部设备接口模块可以用来接受外部设备的输入。
    • OpenGL 只是一个定义了一些接口的标准,只要实现了这些接口,那么就算是实现了 OpenGL,相反的,DirectX 则只有微软自己实现的那一份代码,所有人都使用微软给出的那份代码。
    • OpenGL 能跨平台,几乎所有的平台都支持 OpenGL,从移动设备到 PC 产品再到主机平台,都支持 OpenGL,而 DirectX 则只有微软自己的 XBox 和 Windows 支持。
    • 速度方面,DirectX 完爆 OpenGL,对同一硬件而言,DirectX 是 OpenGL 渲染速度的两倍多。

二、准备资源和文件

  • CLTools(包含了大部分 CLTools 类中的 C 语言独立函数)
  • glew(跨平台的 C++ 扩展库,基于 OpenGL 图形接口,只要包含一个 glew.h 头文件,就能使用 gl,glu,glext,wgl,glx 的全部函数,支持目前流行的各种操作系统(including Windows, Linux, Mac OS X, FreeBSD, Irix, and Solaris)
  • libGLTools.a
  • 资料传送门:CLTools、glew、libGLTools.a资源下载

三、环境搭建

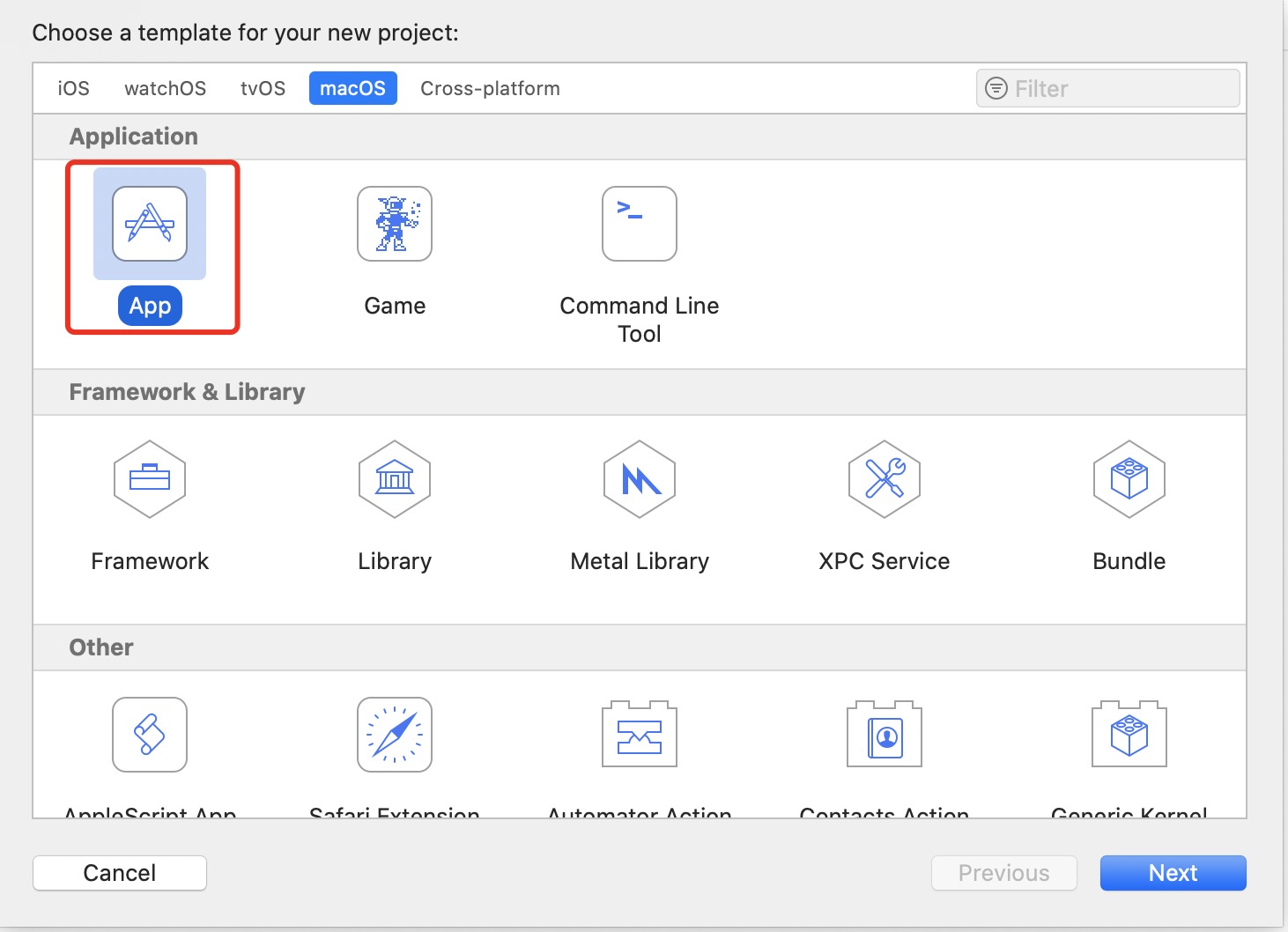

  • 新建一个工程:打开 Xcode,创建一个工程,然后选择 macOS -> App,进入下一步;

我的Xcode是11.5,之前的版本选择macOS -> CocoaApp

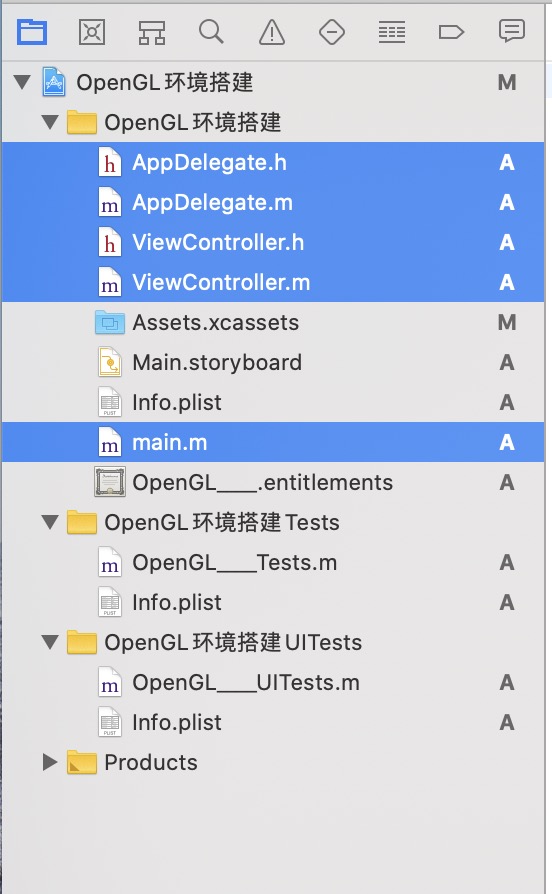

  • 删除如图中选中的不需要的类和文件;

在这里插入图片描述

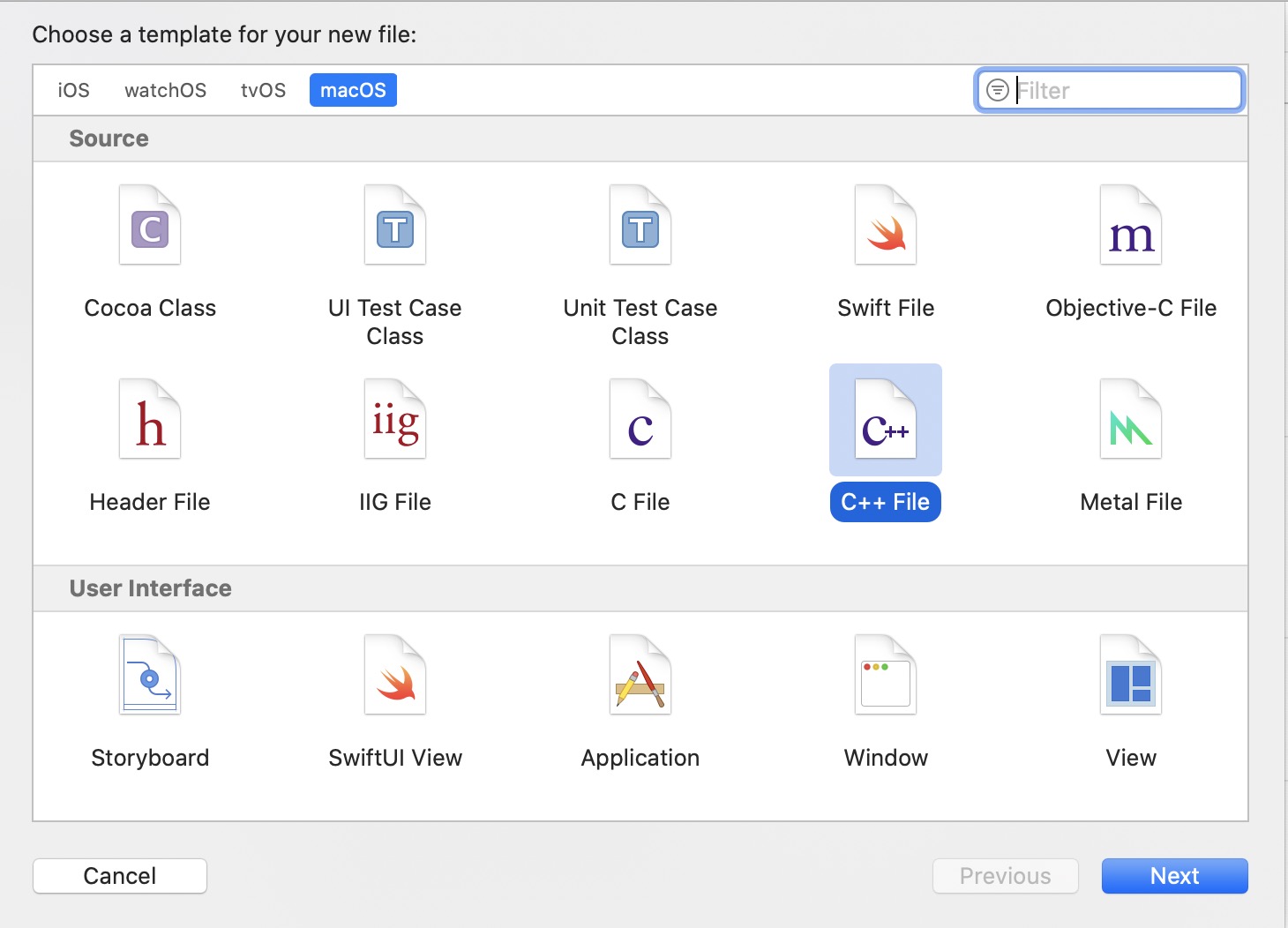

  • 新建 main.cpp,选择 macOS -> C++ File,然后进入下一步;

在这里插入图片描述

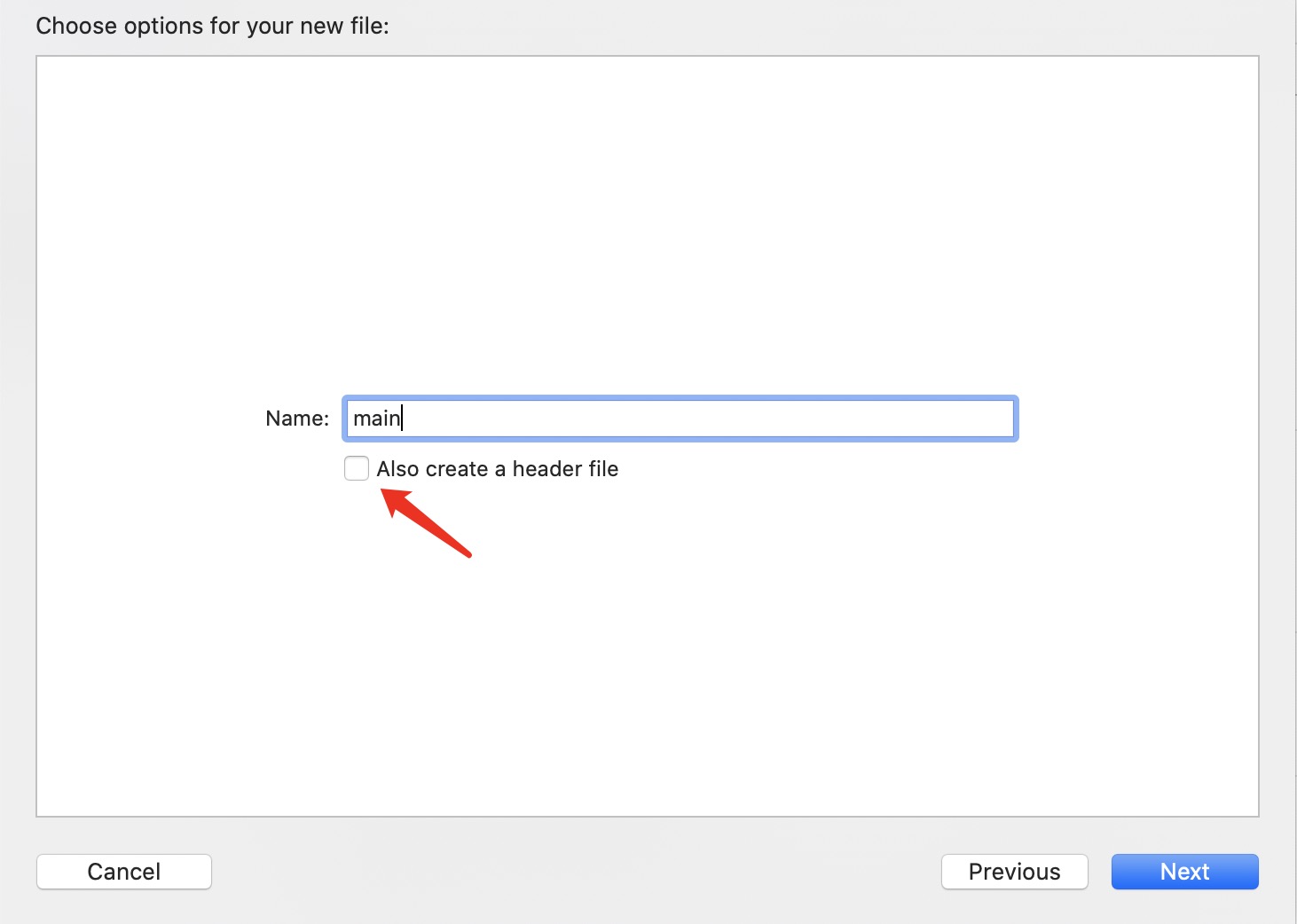

  • 去掉图中箭头所指的创建头文件勾选,并命名为 main,然后点击下一步创建;

在这里插入图片描述

  • 在 main.cpp 里面添加上主函数;
int main(int argc, char *argv[]) {

}



  • 1
  • 2
  • 3

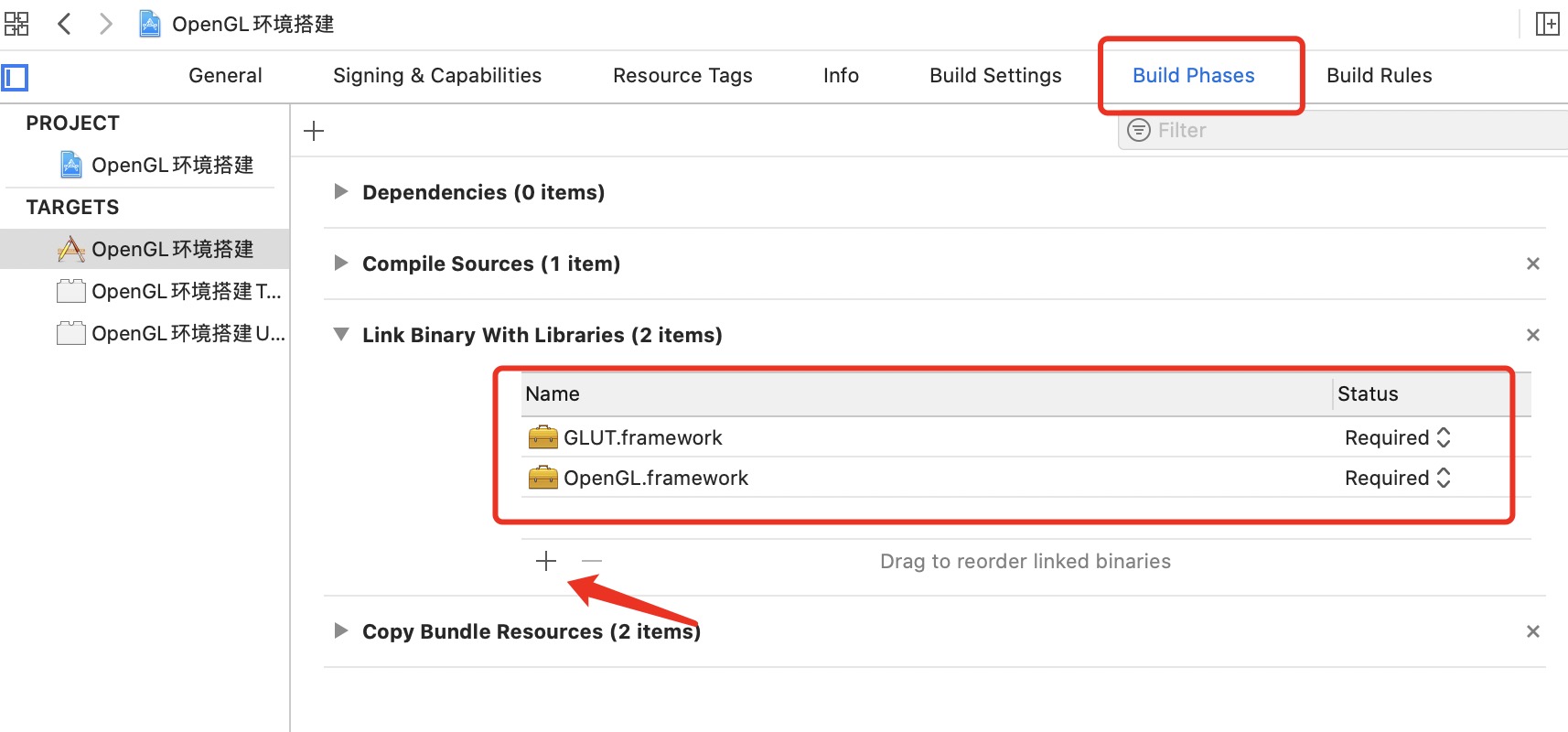

  • 添加依赖库:OpenGL.framework 和 GLUT.framework 两个系统库;

在这里插入图片描述

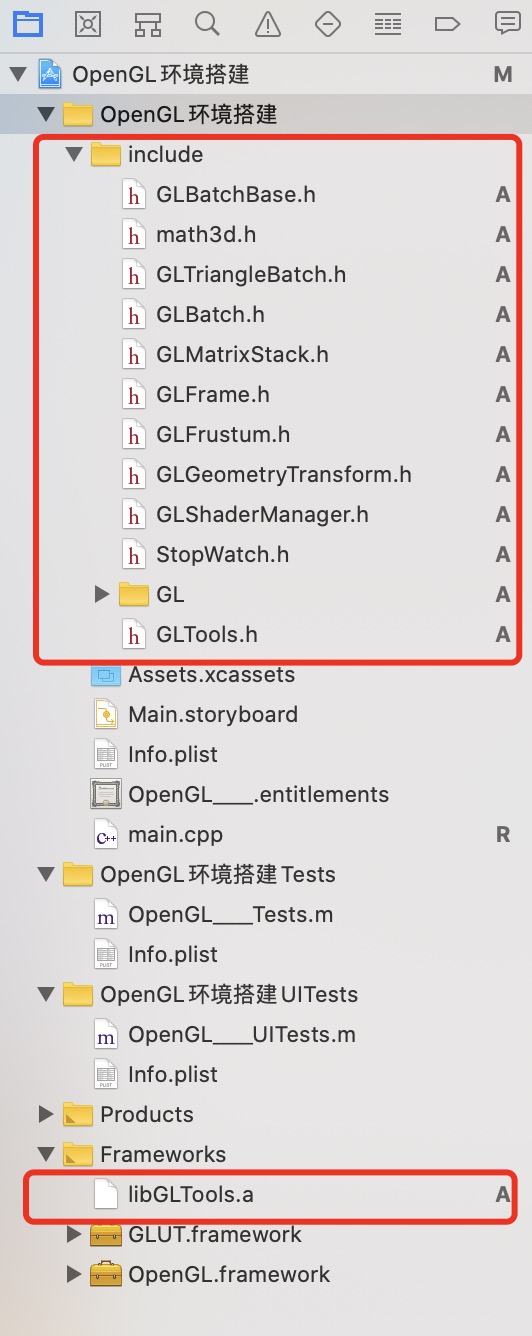

  • 配置路径:将下载好的 include 文件夹(GL)直接拖入项目工程中,将 libGLTools.a 静态库直接拖入到项目的 Frameworks 中;

在这里插入图片描述

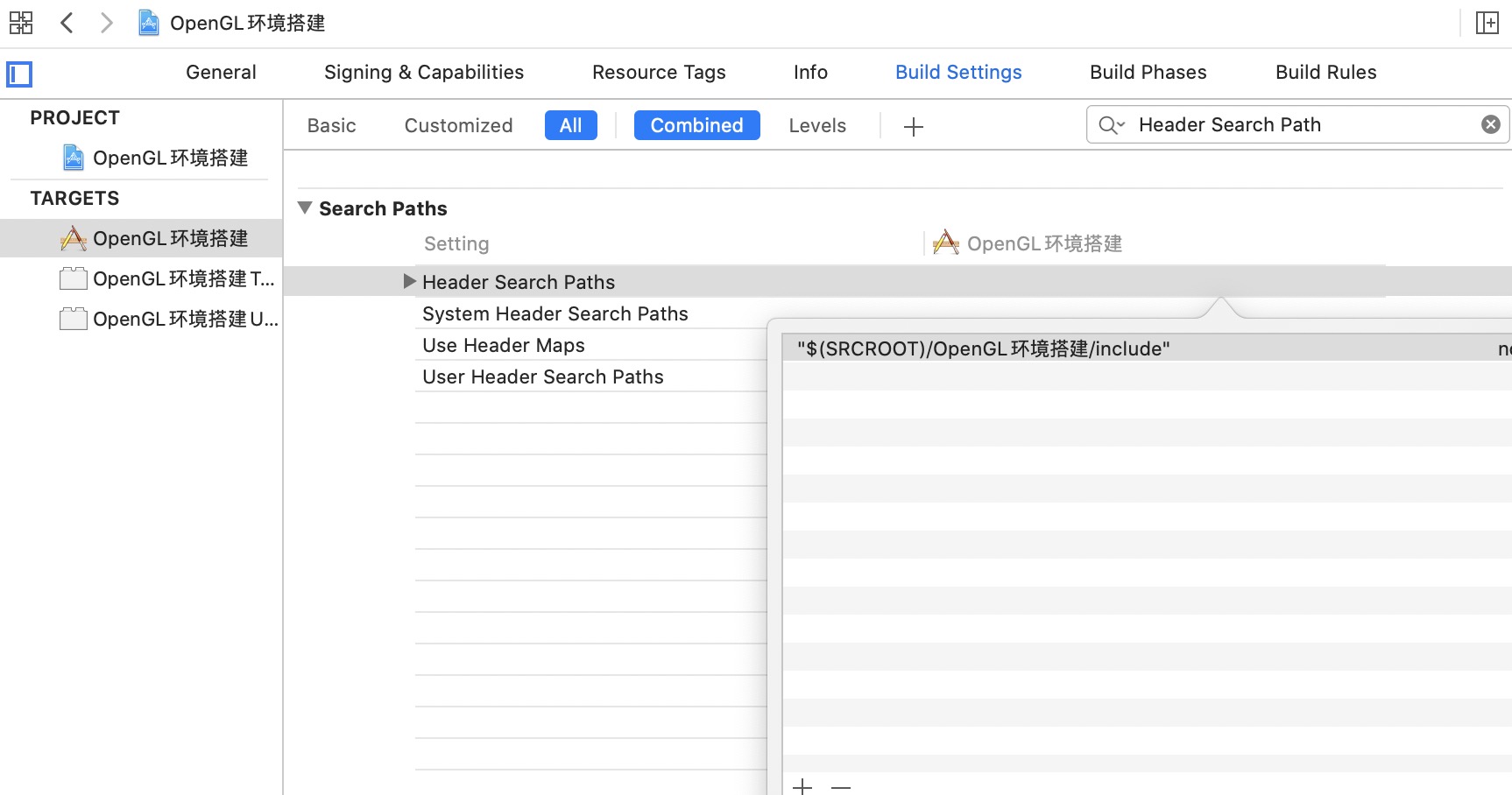

  • 在 Build Settings 中搜索 “Header search” ,在 Header Search Paths 添加上 include 的路径;

在这里插入图片描述

  • 通过以上步骤,即可在 macOS 上将 OpenGL 的基本环境搭建完成。

四、环境测试

  • 一个简单三角形的绘制和显示的代码段,可以检查环境的搭建是否成功,只需要将代码复制到 main.cpp 即可。
	#include "GLShaderManager.h"
	#include "GLTools.h"
	#include <glut/glut.h>

	GLBatch triangleBatch;

	GLShaderManager shaderManager;

	// 窗口大小改变时接受新的宽度和高度,其中0,0代表窗口中视口的左下角坐标,w,h代表像素
	void ChangeSize(int w,int h) {

	    glViewport(0, 0, w, h);
	}

	// 为程序作一次性的设置
	void SetupRC() {
	    // 设置背影颜色
	    glClearColor(0.0f,0.0f,1.0f,1.0f);

	    //初始化着色管理器
	    shaderManager.InitializeStockShaders();

	    // 设置三角形,其中数组vVert包含所有3个顶点的x,y,笛卡尔坐标对。
	    GLfloat vVerts[] = {
	        -0.5f,0.0f,0.0f,

	        0.5f,0.0f,0.0f,

	        0.0f,0.5f,0.0f,
	    };
	    // 批次处理
	    triangleBatch.Begin(GL_TRIANGLES,3);

	    triangleBatch.CopyVertexData3f(vVerts);

	    triangleBatch.End();
	}

	// 开始渲染
	void RenderScene(void) {
	    // 清除一个或一组特定的缓冲区
	    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

	    // 设置一组浮点数来表示紫色
	    GLfloat vRed[] = {1.0f,0.0f,0.0f,1.0f};

	    // 传递到存储着色器,即GLT_SHADER_IDENTITY着色器,这个着色器只是使用指定颜色以默认笛卡尔坐标第在屏幕上渲染几何图形
	    shaderManager.UseStockShader(GLT_SHADER_IDENTITY,vRed);

	    // 提交着色器
	    triangleBatch.Draw();

	    // 将在后台缓冲区进行渲染,然后在结束时交换到前台
	    glutSwapBuffers();
	}

	int main(int argc,char* argv[]) {
	    // 设置当前工作目录,针对MAC OS X
	    gltSetWorkingDirectory(argv[0]);

	    // 初始化GLUT库
	    glutInit(&argc, argv);

	    /*初始化双缓冲窗口,其中标志GLUT_DOUBLE、GLUT_RGBA、GLUT_DEPTH、GLUT_STENCIL分别指
	     双缓冲窗口、RGBA颜色模式、深度测试、模板缓冲区*/
	    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA|GLUT_DEPTH|GLUT_STENCIL);

	    //GLUT窗口大小,标题窗口
	    glutInitWindowSize(200,200);

	    glutCreateWindow("Triangle");

	    // 注册回调函数
	    glutReshapeFunc(ChangeSize);

	    glutDisplayFunc(RenderScene);

	    // 驱动程序的初始化中没有出现任何问题。
	    GLenum err = glewInit();

	    if(GLEW_OK != err) {
	        fprintf(stderr,"glew error:%s\n",glewGetErrorString(err));
	        return 1;
	    }

	    // 调用SetupRC
	    SetupRC();
	    glutMainLoop();
	    return 0;
	}



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90

五、完整示例

文章来源: blog.csdn.net,作者:Serendipity·y,版权归原作者所有,如需转载,请联系作者。

原文链接:blog.csdn.net/Forever_wj/article/details/107090236
