Metal之加载TGA与PNG/JPEG纹理图片
【摘要】
TGA纹理
① 效果展示
② 环境准备
视图控制器类：在 viewDidLoad 函数中创建 MTKView 对象、自定义 render 对象，并设置 view 的代理为 render，其流程请...
TGA纹理
① 效果展示
② 环境准备
- 视图控制器类：在 viewDidLoad 函数中创建 MTKView 对象、自定义 render 对象，并设置 view 的代理为 render，其流程请参考：OpenGL之简单渲染一个三角形；
- OC 与 C 的桥接文件：创建 metal 文件与 OC 通用的索引枚举（包括顶点数据索引、纹理索引） 和顶点数据的结构体，如下：
typedef enum YDWVertexInputIndex {
// 顶点
YDWVertexInputIndexVertices = 0,
// 视图大小
YDWVertexInputIndexViewportSize = 1,
}YDWVertexInputIndex;
// 纹理索引：用于往片元着色器传递纹理数据的索引
typedef enum YDWTextureIndex {
YDWTextureIndexBaseColor = 0
}YDWTextureIndex;
// 顶点数据结构体:顶点/颜色值
typedef struct
{
// 像素空间的位置
// 像素中心点（100，100）
// 顶点坐标
vector_float2 position;
// 2D 纹理
// 纹理坐标
vector_float2 textureCoordinate;
}YDWVertex;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- YDWImage 类：该类是将 TGA 转换为位图的工具类。由于平常的开发中很少去加载 TGA 文件，一般都是 PNG/JPG 文件，所以 TGA 文件转换成位图，其本质是将 TGA 文件的数据复制到 BGRA 图像数据指针指向的内存中。
- 创建 metal 文件
-
- 主要是1个结构体+两个函数，结构体中包含顶点坐标 和纹理坐标，作为定点着色器的输出以及片元着色器的输入；
// 返回值结构体：顶点着色器输出和片元着色器输入（相当于OpenGL ES中的varying修饰的变量，即桥接）
typedef struct {
// 顶点坐标
float4 clipSpacePosition [[position]];
// 纹理坐标
float2 textureCoordinate;
}RasterizerData;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
-

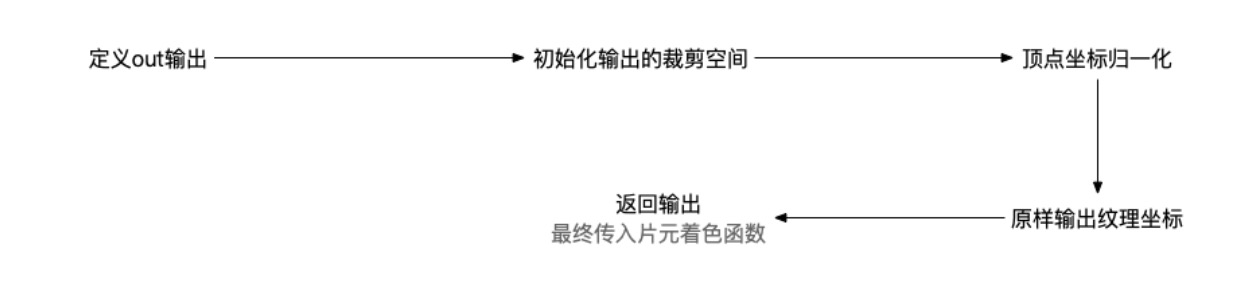

- 顶点着色函数：主要是将顶点坐标归一化处理，并将处理后的顶点坐标和纹理坐标输出，经过 metal 的图元装配和光栅化处理，将顶点数据传入片元着色器，其流程图如下：
- 顶点着色函数：主要是将顶点坐标归一化处理，并将处理后的顶点坐标和纹理坐标输出，经过 metal 的图元装配和光栅化处理，将顶点数据传入片元着色器，其流程图如下：
vertex RasterizerData
vertexShader(uint vertexID [[vertex_id]],
constant YDWVertex *vertexArray [[buffer(YDWVertexInputIndexVertices)]],
constant vector_uint2 *viewportSizePointer [[buffer(YDWVertexInputIndexViewportSize)]])
{
/*
处理顶点数据:
1) 执行坐标系转换,将生成的顶点剪辑空间写入到返回值中.
2) 将顶点颜色值传递给返回值
*/
// 1、定义out
RasterizerData out;
// 2、初始化输出剪辑空间位置，将w改为2.0，实际运行结果比1.0小一倍
out.clipSpacePosition = vector_float4(0.0, 0.0, 0.0, 1.0);
// 3、获取当前顶点坐标的xy，因为是2D图形
// 索引到我们的数组位置以获得当前顶点
// 我们的位置是在像素维度中指定的.
float2 pixelSpacePosition = vertexArray[vertexID].position.xy;
// 将vierportSizePointer 从verctor_uint2 转换为vector_float2 类型
vector_float2 viewportSize = vector_float2(*viewportSizePointer);
// 4、顶点坐标归一化处理
// 每个顶点着色器的输出位置在剪辑空间中(也称为归一化设备坐标空间,NDC),剪辑空间中的(-1,-1)表示视口的左下角,而(1,1)表示视口的右上角.
// 计算和写入 XY值到我们的剪辑空间的位置.为了从像素空间中的位置转换到剪辑空间的位置,我们将像素坐标除以视口的大小的一半.
// 可以使用一行代码同时分割两个通道。执行除法，然后将结果放入输出位置的x和y通道中
out.clipSpacePosition.xy = pixelSpacePosition / (viewportSize / 2.0);
out.clipSpacePosition.z = 0.0f;
out.clipSpacePosition.w = 1.0f;
// 把我们输入的颜色直接赋值给输出颜色. 这个值将于构成三角形的顶点的其他颜色值插值,从而为我们片段着色器中的每个片段生成颜色值.
// 纹理坐标桥接
out.textureCoordinate = vertexArray[vertexID].textureCoordinate;
// 完成! 将结构体传递到管道中下一个阶段
return out;
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
-
- 片元着色函数：主要是通过采样器获取纹素，相当于 GLSL 中内建函数 texture2D，在 metal 中是通过纹理的 sample 函数获取，主要流程图如下：
- 片元着色函数：主要是通过采样器获取纹素，相当于 GLSL 中内建函数 texture2D，在 metal 中是通过纹理的 sample 函数获取，主要流程图如下：
fragment float4 fragmentShader(RasterizerData in [[stage_in]],
texture2d<half> colorTexture [[texture(YDWTextureIndexBaseColor)]])
{
// 当texture2d没有写access时，默认是sampler，
// 设置采样器：过滤方式
constexpr sampler textureSampler(mag_filter::linear, min_filter::linear);
// 读取纹素（即纹理对应像素点的颜色值），相当于GLSL中的内建函数texture2D
// half4取决于 texture2d<half>中的half ，由于颜色是RGBA，所以是half4
// GLSL中属性的设置都是通过状态机，
// 而metal中属性的设置是一个对象的思维，都是纹理采样的属性设置
const half4 colorSampler = colorTexture.sample(textureSampler, in.textureCoordinate);
// 进行灰度/...
// 将half4 类型转换为 float4类型，如果不想这么麻烦，也可以将texture2d<half>中的half改为float，这样颜色的类型就是float4了
return float4(colorSampler);
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 创建自定义render渲染循环类：苹果建议将渲染循环单独写成一个类，处理 metal 的渲染及委托事件，其中 TGA 文件的加载也是在 render 中处理的，它会将处理好的顶点数据及纹理图片传入着色器，着色器处理完成后会绘制并显示到屏幕上。
③ 渲染循环类
- initWithMetalKitView 函数:
- 初始化GPU设备：通过传入的view获取获取GPU的使用权限；
- setupVertex函数：设置顶点相关操作；
- setupPipeLine函数：设置渲染管道相关操作；
- setupTexture函数：加载TGA文件；
-
- setupVertex 函数：主要是出初始化顶点数据，包括顶点坐标和纹理坐标，当顶点坐标的范围不是-1~1时，是位于物体坐标系，需要在 metal 文件的顶点着色器中作归一化处理，并且将顶点数据存储到 MTLBuffer 对象中，GPU 函数流程如下：
- setupVertex 函数：主要是出初始化顶点数据，包括顶点坐标和纹理坐标，当顶点坐标的范围不是-1~1时，是位于物体坐标系，需要在 metal 文件的顶点着色器中作归一化处理，并且将顶点数据存储到 MTLBuffer 对象中，GPU 函数流程如下：
// 设置顶点相关操作
- (void) setupVertex{
// 1、根据顶点/纹理坐标建立一个MTLBuffer
static const YDWVertex quadVertices[] = {
// 不是-1~1的都是物体坐标系
// 像素坐标,纹理坐标
{ { 250, -250 }, { 1.f, 0.f } },
{ { -250, -250 }, { 0.f, 0.f } },
{ { -250, 250 }, { 0.f, 1.f } },
{ { 250, -250 }, { 1.f, 0.f } },
{ { -250, 250 }, { 0.f, 1.f } },
{ { 250, 250 }, { 1.f, 1.f } },
};
// 2、创建我们的顶点缓冲区，并用我们的Qualsits数组初始化它
_vertexBuffer = [_device newBufferWithBytes:quadVertices length:sizeof(quadVertices) options:MTLResourceStorageModeShared];
// 3、通过将字节长度除以每个顶点的大小来计算顶点的数目
_numVertices = sizeof(quadVertices) / sizeof(YDWVertex);
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
-

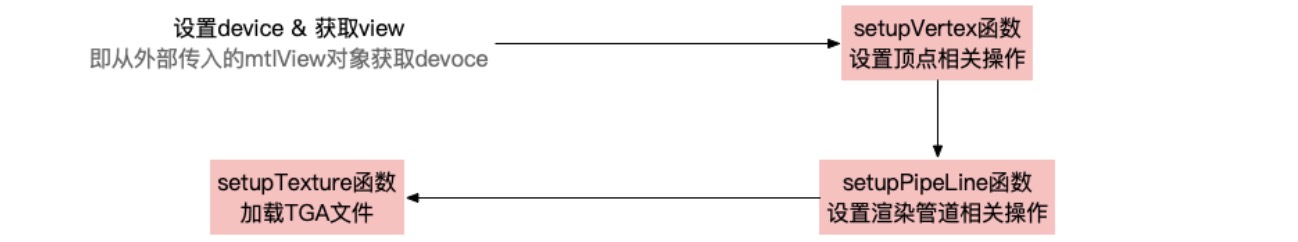

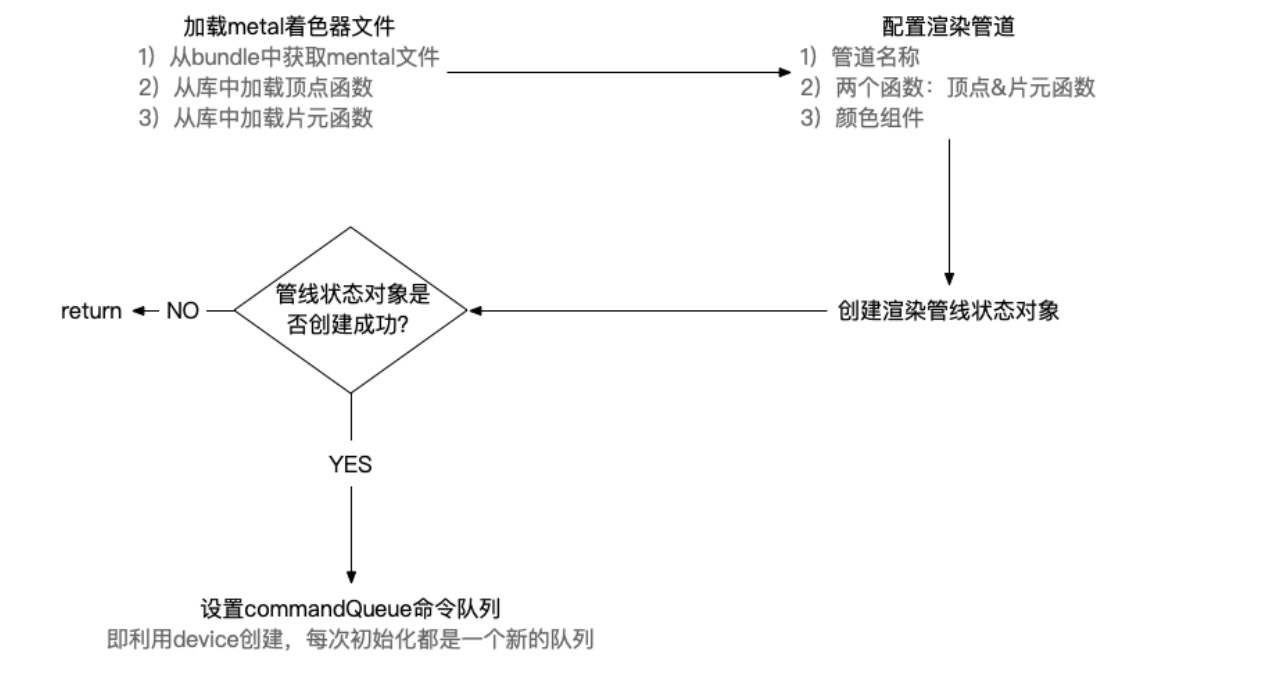

- setupPipeLine 函数：主要是渲染管道相关的初始化工作，对应的流程图如下：
- setupPipeLine 函数：主要是渲染管道相关的初始化工作，对应的流程图如下：
-
- 渲染管道的初始化分为：
- 加载metal文件；
- 配置渲染管道；
- 创建渲染管线对象；
- 设置 commandQueue 命令对象。
- 渲染管道的初始化分为：
// 设置渲染管道相关操作
- (void)setupPipeLine{
// 1、创建渲染管道
// 从项目中加载.metal文件,创建一个library
id<MTLLibrary> defaultLibrary = [_device newDefaultLibrary];
// 从库中加载顶点函数
id<MTLFunction> vertexFunction = [defaultLibrary newFunctionWithName:@"vertexShader"];
// 从库中加载片元函数
id<MTLFunction> fragmentFunction = [defaultLibrary newFunctionWithName:@"fragmentShader"];
// 2、配置用于创建渲染管道状态的管道
MTLRenderPipelineDescriptor *renderPipelineDescriptor = [[MTLRenderPipelineDescriptor alloc] init];
// 管道名称
renderPipelineDescriptor.label = @"Texturing Pipeline";
// 可编程函数,用于处理渲染过程中的各个顶点
renderPipelineDescriptor.vertexFunction = vertexFunction;
// 可编程函数,用于处理渲染过程总的各个片段/片元
renderPipelineDescriptor.fragmentFunction = fragmentFunction;
// 设置管道中存储颜色数据的组件格式
renderPipelineDescriptor.colorAttachments[0].pixelFormat = ydwMTKView.colorPixelFormat;
// 3、创建并返回渲染管线对象 & 判断是否创建成功
NSError *error;
_pipelineState = [_device newRenderPipelineStateWithDescriptor:renderPipelineDescriptor error:&error];
if (!_pipelineState) {
NSLog(@"Failed to created pipeline state, error %@", error);
}
// 4、使用device创建commandQueue
_commandQueue = [_device newCommandQueue];
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
-

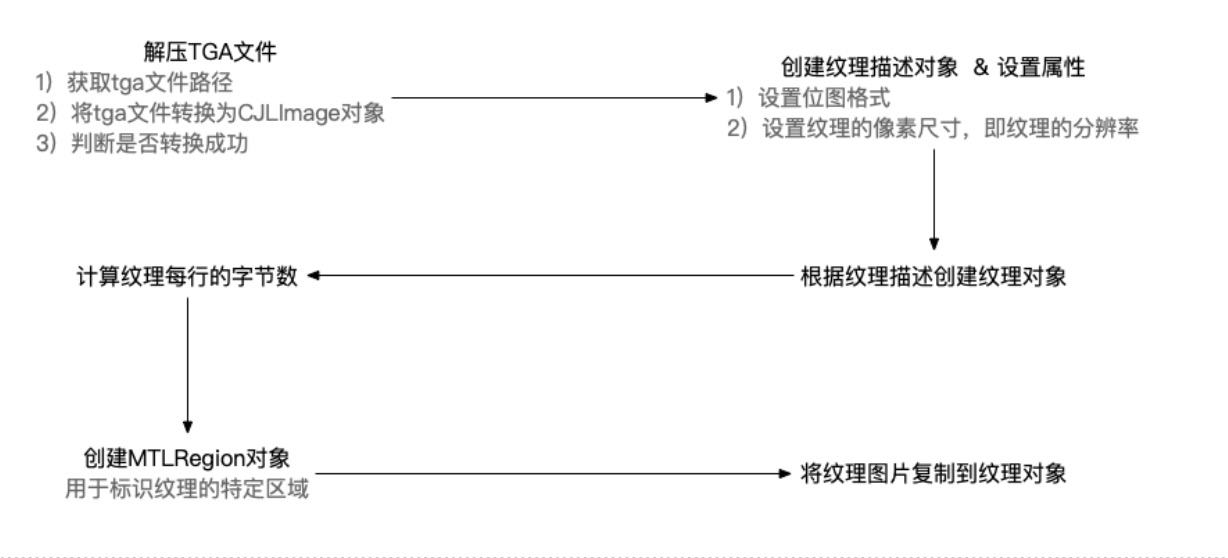

- setupTexture 函数：加载TGA图片，如下：
- setupTexture 函数：加载TGA图片，如下：
-
- TGA 图片的加载分为以下步骤：
-
-
- 获取 TGA 文件：主要是 TGA 文件通过转换为 YDWImage 对象，即纹理图片转换为位图：
-
// 1、获取TGA文件路径 --- TGA文件解压
NSURL *imageFileLocation = [[NSBundle mainBundle] URLForResource:@"circle" withExtension:@"tga"];
// 将tag文件->YDWImage对象
YDWImage *image = [[YDWImage alloc] initWithTGAFileAtLocation:imageFileLocation];
// 判断图片是否转换成功
if (!image) {
NSLog(@"Failed to create the image from:%@",imageFileLocation.absoluteString);
return;
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
-
-
- 创建纹理描述对象 & 纹理对象：纹理对象通过创建的纹理描述对象以及解压的位图生成，其中需要设置纹理描述对象的相关属性：
-
// 2、创建纹理描述对象 & 设置属性 --- YDWImage --> 纹理（即位图变成纹理对象）
MTLTextureDescriptor *textureDescriptor = [[MTLTextureDescriptor alloc] init];
// 表示每个像素有蓝色,绿色,红色和alpha通道.其中每个通道都是8位无符号归一化的值.(即0映射成0,255映射成1);
// 位图信息
textureDescriptor.pixelFormat = MTLPixelFormatBGRA8Unorm;
// 设置纹理的像素尺寸，即纹理的分辨率
textureDescriptor.width = image.width;
textureDescriptor.height = image.height;
// 3、创建纹理对象：使用描述符从设备中创建纹理
_texture = [_device newTextureWithDescriptor:textureDescriptor];
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
-
-
- 将纹理图片复制到 texture 对象中：在复制纹理图片之前，首先需要计算图像每行的字节数，以及设置纹理对应的像素区域region，region的定义如下，其中包含两个结构体对象origin和size，其中origin表示开始的顶点坐标（x，y，z），size表示尺寸（宽度、高度、深度）：
-
typedef struct {
MTLOrigin origin; // 开始位置x,y,z
MTLSize size; // 尺寸width,height,depth
} MTLRegion;
- 1
- 2
- 3
- 4
-
-
- 然后通过replaceRegion: mipmapLevel: withBytes: bytesPerRow:函数将图片复制到纹理对象中：
-
// 计算图像每行的字节数
NSUInteger bytesPerRow = 4 * image.width;
// 4、创建MTLRegion结构体
/*
typedef struct
{
MTLOrigin origin; //开始位置x,y,z
MTLSize size; //尺寸width,height,depth
} MTLRegion;
*/
// MLRegion结构用于标识纹理的特定区域。 demo使用图像数据填充整个纹理；因此，覆盖整个纹理的像素区域等于纹理的尺寸。
MTLRegion region = {
{0,0,0},
{image.width, image.height, 1},
};
// 5、复制图片数据到texture
/*
将图片复制到纹理0中（即用纹理替换region表示的区域）
- (void)replaceRegion:(MTLRegion)region mipmapLevel:(NSUInteger)level withBytes:(const void *)pixelBytes bytesPerRow:(NSUInteger)bytesPerRow;
参数1-region：像素区域在纹理中的位置
参数2-level：从零开始的值，指定哪个mipmap级别是目标。如果纹理没有mipmap，请使用0。
参数3-pixelBytes：指向要复制图片的字节数
参数4-bytesPerRow：对于普通或压缩像素格式，源数据行之间的跨度（以字节为单位）。对于压缩像素格式，跨度是从一排块的开头到下一行的开始的字节数。
*/
[_texture replaceRegion:region mipmapLevel:0 withBytes:image.data.bytes bytesPerRow:bytesPerRow];****
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
④ MTKViewDelegate 代理方法

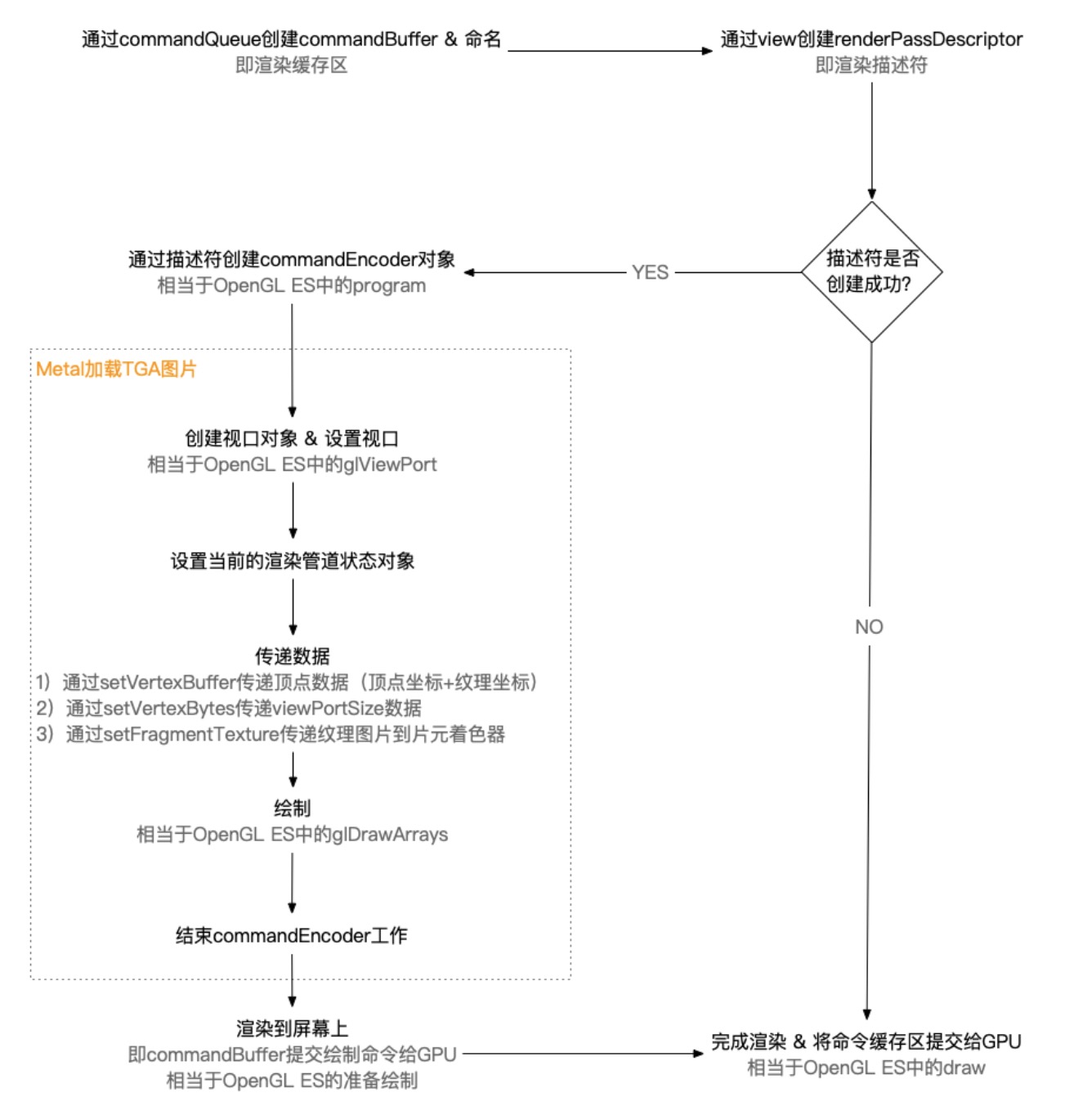

- delegate的代理方法有两种，这里主要是说明绘制drawInMTKView代理方法，其流程图如下：
- 向着色器中传递的数据有三种:
- 顶点数据：包含顶点坐标和纹理坐标，由于顶点数据是存储在缓存区中的，所以需要通过setVertexBuffer函数传递到顶点着色函数中；
- 视图大小数据：需要通过setVertexBytes函数传递到顶点着色器中；
- 纹理图片：将纹理对象加载到GPU中，需要通过setFragmentTexture函数传递到片元着色函数，通过采样器读物纹素，加载TGA图片。
- 传递数据对应的代码如下：
/*
需要传递的数据有以下三种：
1）顶点数据、纹理坐标，
2）viewportSize视图大小
3）纹理图片
*/
// 将数据加载到MTLBuffer （即metal文件中的顶点着色函数）--> 顶点函数
[commandEncoder setVertexBuffer:_vertexBuffer offset:0 atIndex:YDWVertexInputIndexVertices];
//将数据加载到GPU（即metal文件中的顶点着色函数） --> 视图大小
[commandEncoder setVertexBytes:&_viewportSize length:sizeof(_viewportSize) atIndex:YDWVertexInputIndexViewportSize];
//将纹理对象传递到片元着色器（即metal中的片元着色函数） -- 纹理图片
[commandEncoder setFragmentTexture:_texture atIndex:YDWTextureIndexBaseColor];
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13

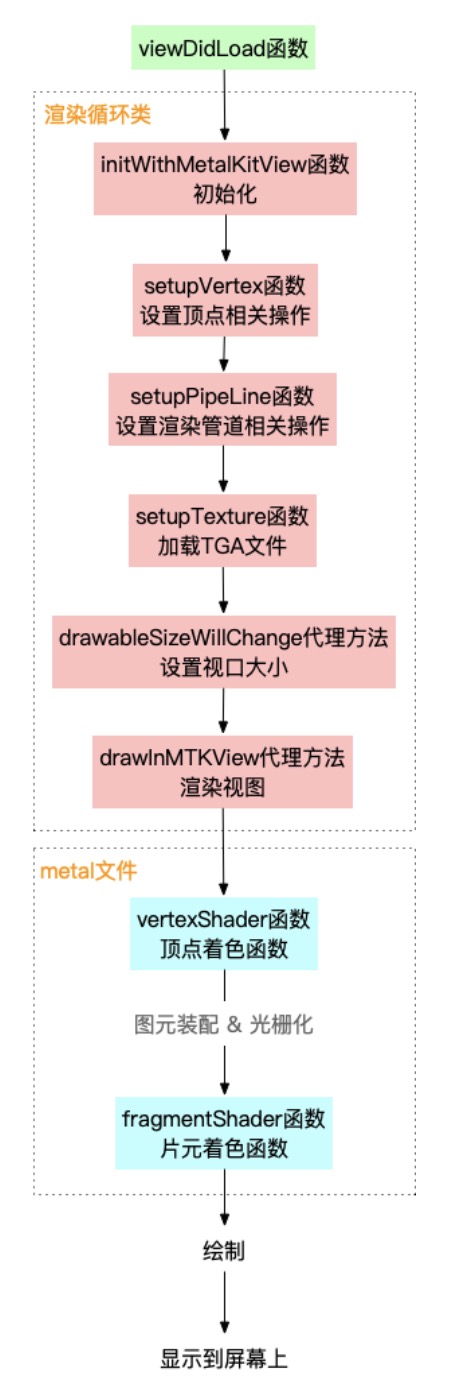

⑤ 整体流程
PNG/JPEG纹理
- 与加载 TGA 图片相比，在原代码基础上，需要将 setupTexture 函数修改为 setupTexturePNG 函数；
① setupTexturePNG函数

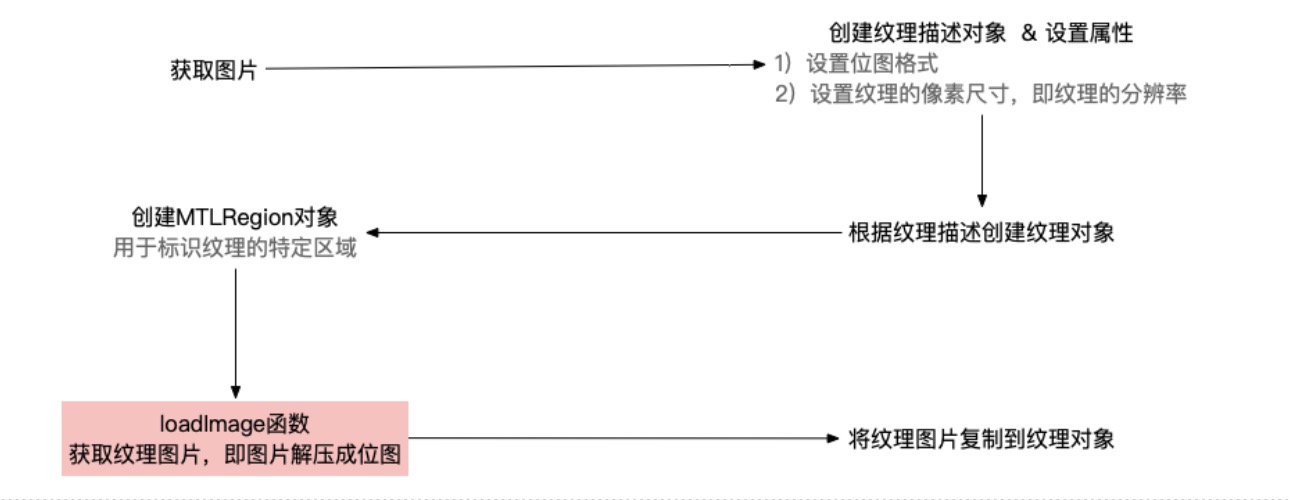

- 该函数的功能是加载PNG/JPG图片，其加载的流程如图所示：
② loadImage 函数

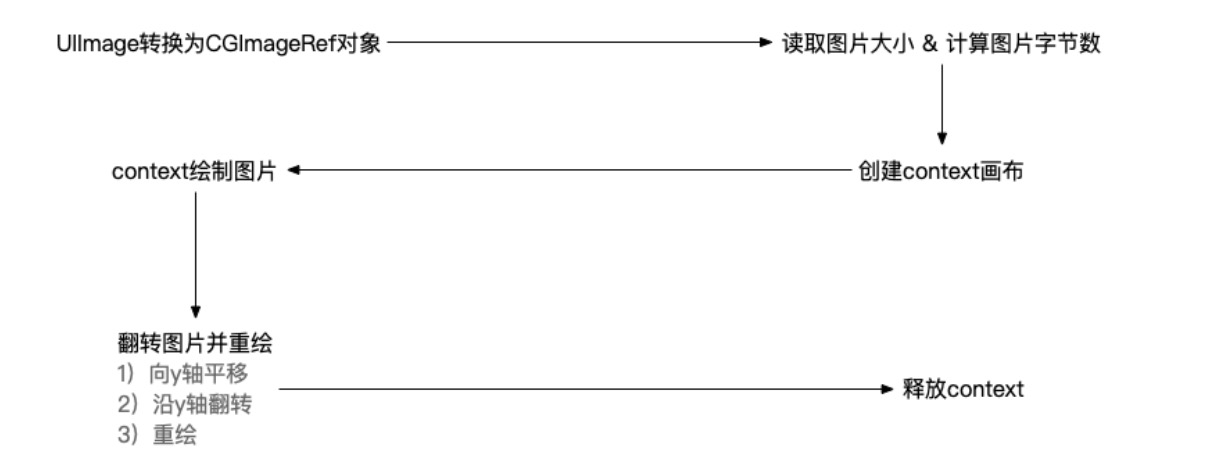

- 除了获取图片以及loadImage函数，其他步骤与加载TGA图片时，步骤是一致的，将PNG/JPG图片加载成位图的，通过CGContextRef对象将图片进行重绘，解压成位图数据的，图片解压为位图的流程如图所示：
③ 实现如下
// 加载纹理TGA文件
- (void)setupTexturePNG{
// 1、获取图片
UIImage *image = [UIImage imageNamed:@"mouse.jpg"];
// 2、创建纹理描述符
MTLTextureDescriptor *textureDescriptor = [[MTLTextureDescriptor alloc] init];
// 表示每个像素有蓝色,绿色,红色和alpha通道.其中每个通道都是8位无符号归一化的值.(即0映射成0,255映射成1);
textureDescriptor.pixelFormat = MTLPixelFormatRGBA8Unorm;
// 设置纹理的像素尺寸
textureDescriptor.width = image.size.width;
textureDescriptor.height = image.size.height;
// 3、使用纹理描述符创建纹理
_texture = [_device newTextureWithDescriptor:textureDescriptor];
// 4、创建MTLRegion对象
// MLRegion结构用于标识纹理的特定区域。 demo使用图像数据填充整个纹理；因此，覆盖整个纹理的像素区域等于纹理的尺寸。
/*
typedef struct
{
MTLOrigin origin; //开始位置x,y,z
MTLSize size; //尺寸width,height,depth （即宽、高、深度）
} MTLRegion;
*/
MTLRegion region = {
{0, 0, 0},
{image.size.width, image.size.height, 1},
};
// 5、获取纹理图片:通过context重绘获取纹理图片
Byte *imageBytes = [self loadImage:image];
// 6、UIImage的数据需要转成二进制才能上传，且不用jpg、png的NSData
if (imageBytes) {
// 将纹理图片复制到texture
[_texture replaceRegion:region mipmapLevel:0 withBytes:imageBytes bytesPerRow:4 * image.size.width];
// 释放
free(imageBytes);
imageBytes = NULL;
}
}
// 从UIImage 中读取Byte 数据返回 -- png/jpg 都是通过context重绘 解压成位图
- (Byte *)loadImage:(UIImage *)image{
// 1、将UIImage转换为CGImageRef
CGImageRef spriteImage = image.CGImage;
// 2、读取图片的大小
size_t width = CGImageGetWidth(spriteImage);
size_t height = CGImageGetHeight(spriteImage);
// 3、计算图片字节数
Byte *spriteData = (Byte *)calloc(width * height * 4, sizeof(Byte));
// 4、创建context
CGContextRef spriteContext = CGBitmapContextCreate(spriteData, width, height, 8, width*4, CGImageGetColorSpace(spriteImage), kCGImageAlphaPremultipliedLast);
// 5、在context上绘图
CGContextDrawImage(spriteContext, CGRectMake(0, 0, width, height), spriteImage);
// 6、图片翻转过来
CGRect rect = CGRectMake(0, 0, width, height);
CGContextTranslateCTM(spriteContext, 0, rect.size.height);
CGContextScaleCTM(spriteContext, 1.0, -1.0);
CGContextDrawImage(spriteContext, rect, spriteImage);
// 7、释放context
CGContextRelease(spriteContext);
return spriteData;
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
④ 总结
根据TGA图片加载以及PNG/JPG图片加载过程的分析，如下：
- 将纹理图片解压成位图；
- 创建 MTLTextureDescriptor 对象，即纹理描述对象，并设置 pixelFormat 像素信息、width以及height尺寸信息；
- 使用纹理描述对象创建MTLTexture对象，即纹理对象；
- 创建MTLRegion对象，用于标识纹理的像素区域；
- 通过texture的replaceRegion:mipmapLevel:withBytes:bytesPerRow:函数将纹理图片解压的位图数据复制到纹理对象中；
- 绘制回调函数drawInMTKView中，通过MTLrenderCommandEncoder对象的setFragmentTexture:atIndex:函数，将纹理传递到片元着色函数。
文章来源: blog.csdn.net，作者：Serendipity·y，版权归原作者所有，如需转载，请联系作者。
原文链接：blog.csdn.net/Forever_wj/article/details/108304450
【版权声明】本文为华为云社区用户转载文章，如果您发现本社区中有涉嫌抄袭的内容，欢迎发送邮件进行举报，并提供相关证据，一经查实，本社区将立刻删除涉嫌侵权内容，举报邮箱：
cloudbbs@huaweicloud.com
- 点赞
- 收藏
- 关注作者
评论（0）
