iOS之深入解析WKWebView的WebKit源码调试与分析

一、前言

• 移动互联网时代，网页依旧是内容展示的重要媒介，这离不开 WebKit 浏览内核技术的支持与发展。在 iOS 平台下开发者们需要通过 WKWebView 框架来与 WebKit 打交道。
• 虽然苹果官方提供了关于 WKWebView 的 API 与使用说明，但这并不能满足开发者们的需求，各类复杂场景依旧让我们焦头烂额，而解决方案却不易寻找。此时，优秀的开发者们将目光移向苹果开源的 WebKit 内核代码，试图从中寻找解惑之道，却发现依旧困难重重，坎坷不断，主要问题如下：
• • 内核源码复杂难懂：动辄几个 G 的源码，且缺乏关键代码注释与说明，跟踪分析工作量大；系统兼容分支较多，一块代码可能区分 iOS、Mac、嵌入式等分支；历史代码或实验功能较多，导致查看源码并不容易缕清逻辑。
• • 无法结合业务代码分析：异常问题往往在复杂场景下才会出现，缺乏业务代码的结合，问题无法复现，也就无法定位问题，最终容易走上猜测原因、更换方案尝试修复的路子。

二、源码下载

• 编译及调试之前，需要获取一份苹果官方的 WebKit 源码：
• • github 下载 WebKit 源码
• • 官方下载 WebKit 源码

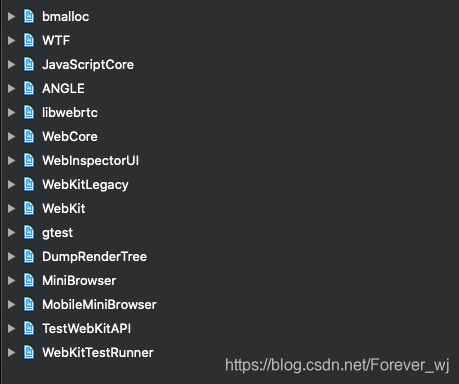

• 下载后的 WebKit 工程通过 Xcode（ Xcode 是苹果官方推荐的 iOS 应用开发工具）打开后目录如下图：

• 其中gtest / MiniBrowser / MobblieMiniBrowser / TestWebKitAPI / WebKitTestRunner 仓库为测试仓库。考虑到编译效率的问题，通常情况下不需要编译测试仓库。由于本文后面将描述如何有效利用这些测试仓库，此处选择进行全源码编译。

三、源码编译

① Embedded Builds

• 下载的 WebKit 目录里面有一个Tools/Scripts 目录，这里面有各种脚本，包括使用命令行编译 WebKit 的脚本，其中一个重要的脚本就是 configure-Xcode-for-embedded-development，在 Mac 终端控制台运行如下命令：

	sudo Tools/Scripts/configure-Xcode-for-embedded-development






1


• 之所以需要执行这个脚本，是因为 iOS 属于嵌入式平台，编译嵌入式平台的 WebKit 需要用到一些命令行工具，Xcode 正是利用该脚本构建这些命令行工具。否则，在编译诸如 JavaScriptCore 等工程的时候，找不到对应的架构，就会报如下错误：

	‘com.apple.product-type.tool’, but there’s no such product type for the embedded platform






1


② 通过 Xcode 进行编译，设置构建产物存储位置

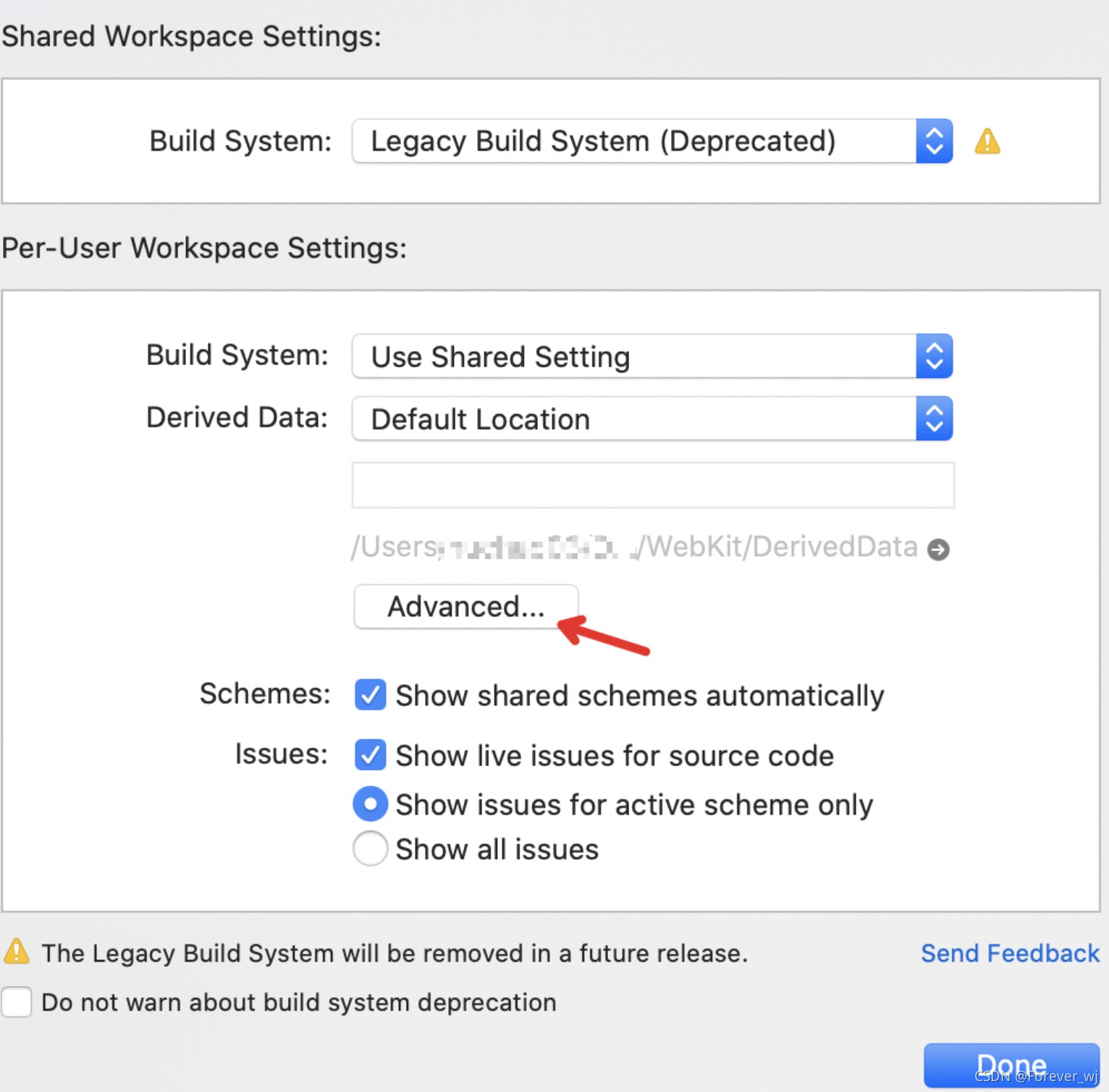

• 在打开工程后，选择 Xcode 的 File 菜单，选择Workspace Settings，然后打开 Workspace 设置窗口，如下图所示：

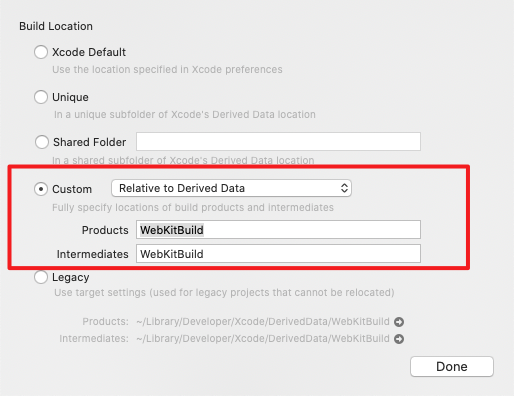

• 接下来选择 Advanced 按钮，打开如下窗口，按红框所示，将工程编译目录配置为 WebKitBuild，点击完成：

• 准备工作终于完成了，接下来就可以开始编译了。

③ 开始编译

• 首先选中 All Source 选项，配置 scheme 选择模拟器运行，然后点击 Xcode 的构建按钮开始构建：

• 此处请耐心等待，首次编译耗时较长，本文测试是在 i5 处理器 8G 内存 MacBook Pro 机器上测试的，测试全源码编译耗时 1h。编译成功后会弹出 MiniBrowser 不可用 警告（属于 Mac 应用工程），忽视即可。此时内核编译工作结束，接下来我们继续进入下一步，创建调试工程，进行源码探索。
• 声明：推荐先使用命令行编译一遍，再用 Xcode 编译。从实践来看，如果编译过程中出错，命令行编译方式更易追踪到具体异常信息。

四、创建调试工程

① 了解 WebKit 运行机制及源码：使用官方 Demo 工程调试

• 编译完成后，在工程产物 WebKitBuild 目录中会有一个 MobileMiniBrower APP。此时可以在工程 scheme 配置中选择 MobileMiniBrowser APP 进行工程构建，该 APP 是苹果官方的浏览器 Demo （如下图所示），可通过地址栏执行地址输入，前进/后退以及多 Tab 等功能，可在源码里进行断点测试：

② 分析实际业务问题：使用自定义工程调试

• 针对这类需求，就需要按照如下步骤在工程中使用编译成功的 WebKit.framework 去替换系统的 WebKit.framework：
• • 首先，用 Xcode 新建一个新的 Project，示例里面是 TestWKWebView，并将这个 Project 添加到 WebKit 的工程空间 WebKit.xcworkspace 中，编译产物按照 WebKit 编译所述，同样输出到 WebKitBuild 目录。

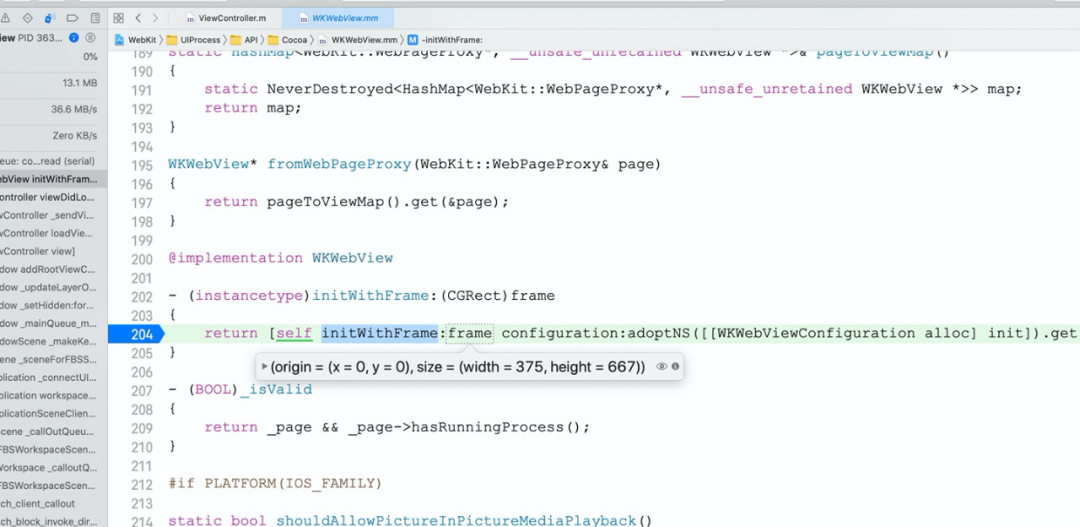

• • 做好上面的设置之后，就可以编写测试程序，在测试程序中打上断点，这时你会发现系统 WebKit 库已经被替换，断点可跳转源码，即可愉快的进行源码探索了。

• 走到这一步后，大家可以发现，WebKit 源码很庞大，哪怕代码 run 起来了，如何下断点分析问题依旧很难把控。

五、源码实战分析

① WebKit 的多进程机制

• 在 iOS 系统中，通常一个应用对应一个进程，但是在 WebKit 的发展过程中，基于稳定性与安全性考虑，引入了多进程的概念，避免单一页面的异常影响整体 app 运行：
• • UIProcess：应用程序所在进程，WKWebView 代码和 WebKit 框架已加载到你的进程空间中；
• • WebContent：又称 WebProcess，JS 和 DOM 内存分配所在的位置，即网页内容渲染与 js 执行所处进程；
• • Network Process：负责发出与 Web 请求关联的基础网络请求；
• • Storage Process：用于数据库和服务工作者的存储。

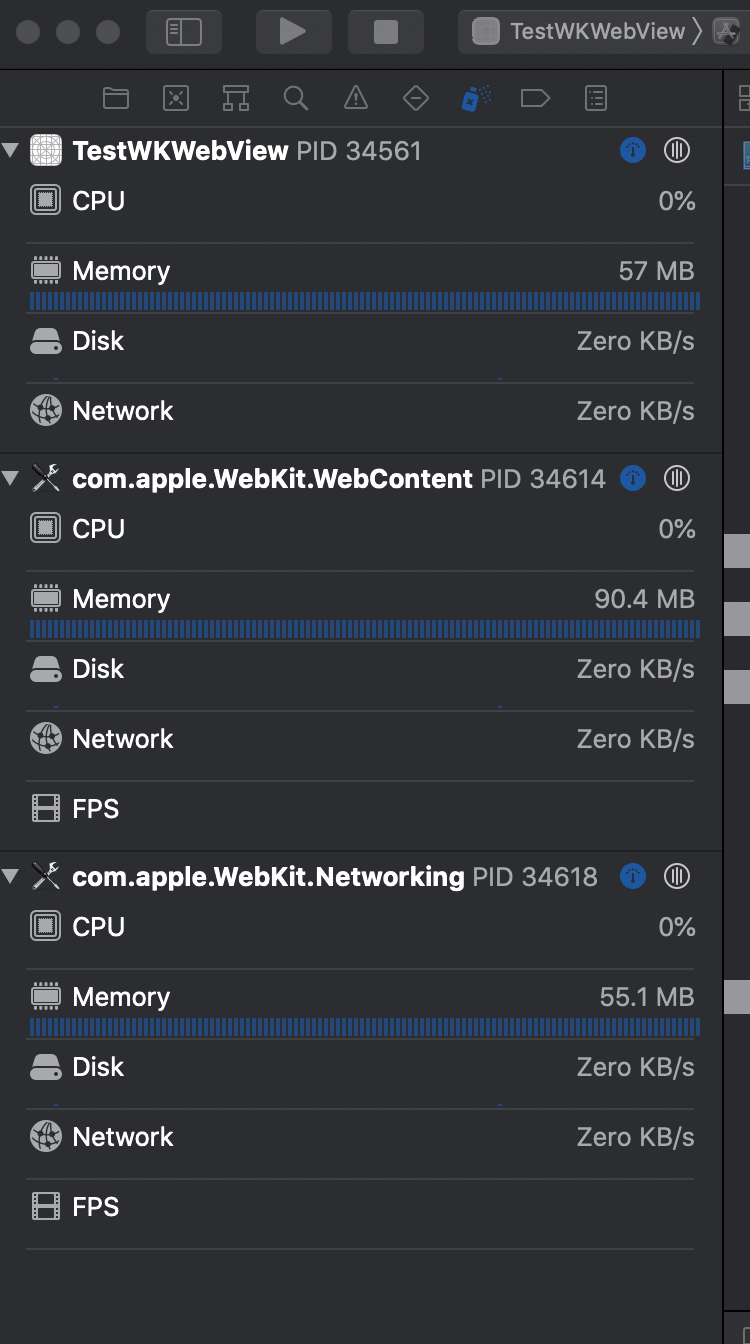

• 单 webview 模型 Demo 进行内核分析：
• • 在工程中简单使用一个 WKWebView 来进行网络加载，以百度首页为例，运行项目后，点击调试模式中的 show the debug navigator 选项，该功能是 debug 下的资源分析模块。
• • 现在可以查看各进程的 CPU、内存、磁盘、网络使用情况，当然也可以进行 Instruments 分析。

• • 进程分布如下：

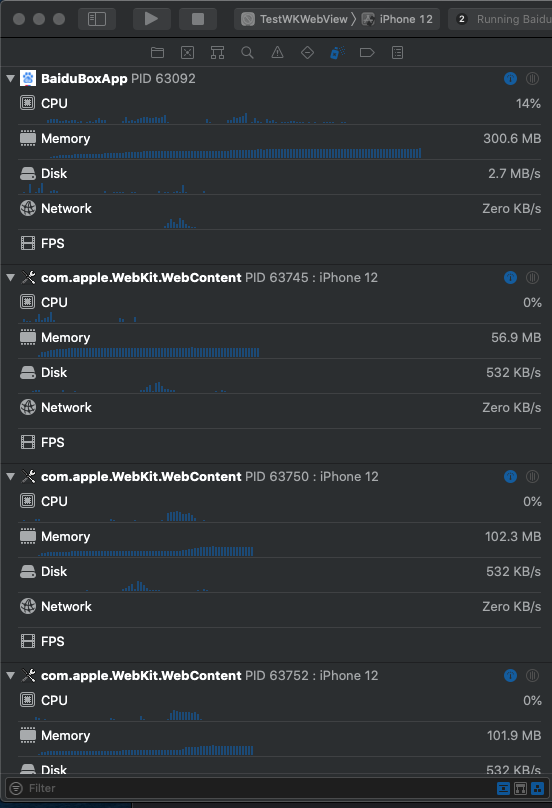

• 多 webview 模型 Demo 进行内核分析：
• • 使用多个 WKWebView 进行网络加载，每加载一个网页，创建一个新的 WKWebView 实例。

• • 进程分布如下：

• 综上所述：
• • WebContent 进程对应的是每一个新开的网页，该进程视内存情况可进行复用，某一 WebContent 进程的异常并不会影响到主 app 进程，常见的异常现象为白屏。
• • UIProcess 进程为 app 所在进程，WKWebView 在该进程中提供了大量 API 供开发者与内核交互，也是开发者最熟悉的一部分。
• • NetWorking 进程，无论多 WKWebView 还是单 WKWebView 场景，都只有唯一的 NetWorking 进程，这种设计主要便于网络请求管理以及保证网络缓存、cookie 等管理的一致性。

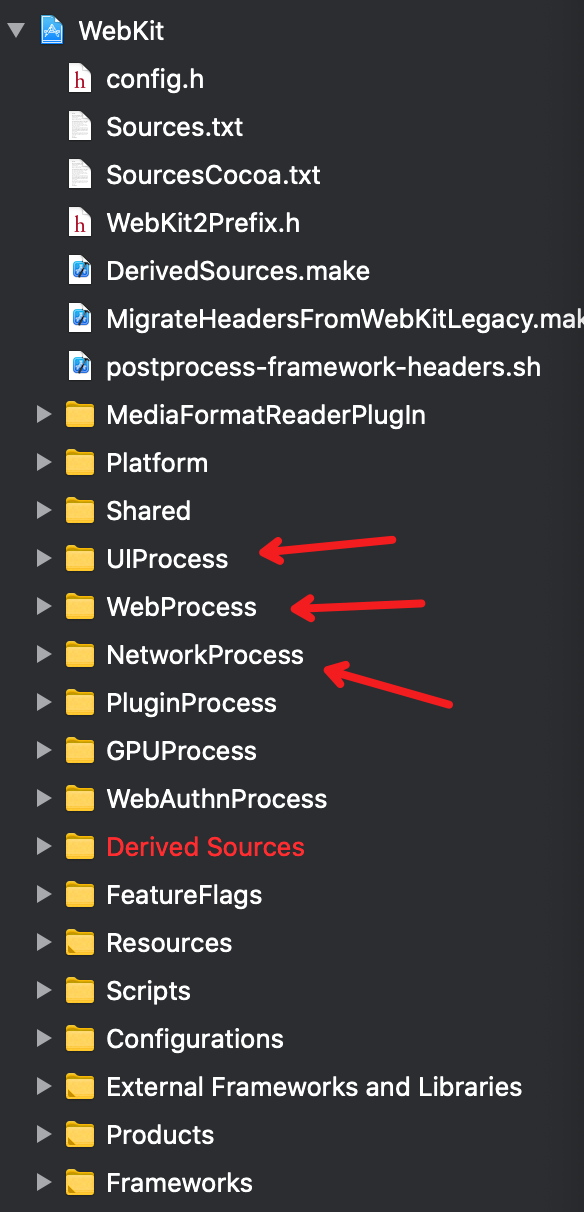

• 有了上述理解，再去看 Xcode 下 WebKit 的文件目录，目录也按照进程职责进行了较为合理的划分：

• 因此，在调试过程中，除了根据已知关联 API 或代码堆栈进行全局搜索或单步断点调试外，我们还可以多结合三大进程的工作职责进行问题分析与查找。另外，既然可以查看各进程的 CPU、内存、磁盘、网络等状态了，对这方面有性能要求的，可以用来查看一个网页加载时各进程具体的资源消耗是多少。

② TestWebKitAPI 工程

• 使用源码工程，除了代码分析外，苹果系统还提供了大量的系统 API 相关功能测试，这些测试基于 gtest 框架实现，集成在 TestWebKitAPI 工程里，实践中按照如下思路可利用 TestWebKitAPI 工程进行一些接口分析与测试：
• • 了解各类 API（包括私有 API ）的测试用例，通过这类代码示范与说明，便于我们深入了解接口的使用规范，更好的理解 API 的设计思路。
• • 利用该框架可进行 gtest 测试，gtest 是一个跨平台的 (Liunx、Mac OS X、Windows、Cygwin、Windows CE and Symbian) C++单元测试框架，由 google 公司发布，它能在不同平台上编写 C++ 测试代码。gtest 框架提供了丰富的断言、致命和非致命判断、参数化、”死亡测试”等。在 WebKit 内核源码中已有大量的基于gtest 框架的测试代码积累，当我们做了一些 trick 操作时，基于 TestWebKitAPI 工程做自动化测试，也是一种不错的选择。

③ Tips

• WebKit 源码调试可能在一般情况下不会用到，但是对于 WebKit 复杂问题的分析与解决，结合业务对 WebKit 源码进行探索与分析，还是有一定意义的。
• 特殊场景下，开发者可能对一些 API 进行特殊使用，这个时候可断点调试的源码能更好帮助我们规避风险。
• 苹果官方禁止了在真机上替换 WebKit 内核，我们可以编译对应的真机库，但是无法进行安装调试，因此本文里的内容都是在模拟器进行的。
• 因 WebKit 源码在不断更新，因此下载编译过程中可能会遇到一些不兼容问题，一般可通过注释相关不兼容代码解决。
