简 介： 应用于面包板上的双列直插转接插针，需要能够有300mil间距的插针？这样就可以直接将电路板直接插在面包板上完成其余的实验。现在还没有能够找到相应的转接件。

关键词： 转接件，实验板

§01 应用需求

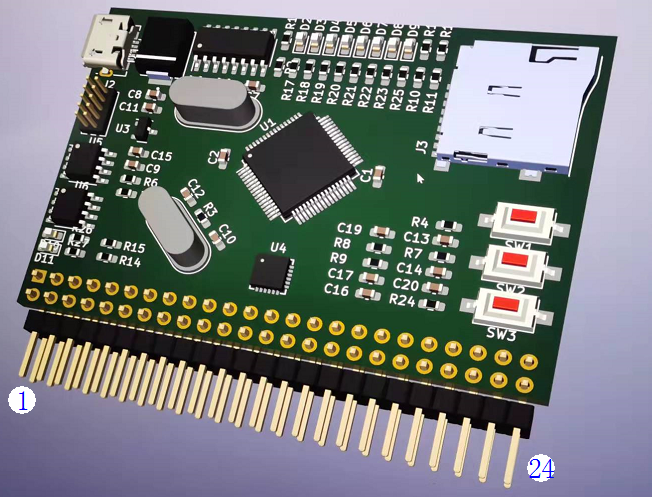

  下面是SUYONG发送过来的MM32F3277实验单边直插板。现在存在一个问题：那就是还无法直接应用在面包板上。

  对于面包板的中间插槽的间距为300mil（7.62mm），使用普通的双排折弯插头无法直接插在现在的面板板上完成实验。还需另外借助于转接板来完成。

• 那么剩下一个问题：是否存在具有两排之间间距300mil的双列直插插针呢？

§02 解决方案

2.1 利用长脚双排母转接

  下面是可以在市场上可以购买到的长脚排母。

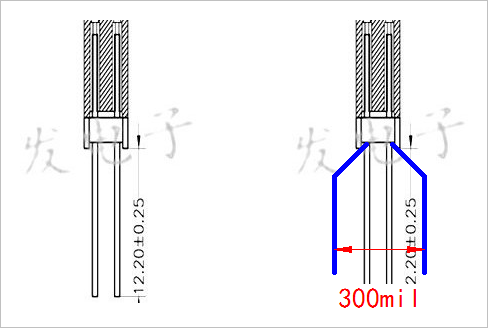

  将双排母的长引脚掰弯加工之后形成间距300mil的转接插针：

2.2 是否还有其他灵活方式？

  不知道谁能够给出更加简便的转接方式？

※ 总  结 ※

  应用于面包板上的双列直插转接插针，需要能够有300mil间距的插针？这样就可以直接将电路板直接插在面包板上完成其余的实验。现在还没有能够找到相应的转接件。

● 相关图表链接:

• 图1.1 SUYONG双列直插单边的实验电路板
• 图1.2 面包板的结构
• 图2.1 利用双排针排母
• 图2.1.2 将双排母的长引脚掰弯加工之后形成间距300mil的转接插针
