华为网络配置(Eth-Trunk)
【摘要】 链路聚合条件、二层链路聚合、案例、配置过程、测试、三层链路聚合、案例、配置过程、测试
前言
链路聚合是将多个物理接口当作一个逻辑接口,以增加带宽和提供线路冗余,链路聚合的带宽理论上相当于所包含的物理接口带宽总和,非常适用于企业核心网络中,即使参与捆绑的某个成员接口或链路损坏,仍不影响聚合链路的正常工作,提供了冗余性
一、链路聚合条件
将成员接口加入Eth-Trunk时,需要注意以下问题
- 每个Eth-Trunk接口下最多可以包含8个成员接口
- 成员接口不能单独配置任何功能和静态MAC地址
- 成员接口加入Eth-Trunk时,必须为默认的hybrid类型接口
- Eth-Trunk 接口不能嵌套,即成员接口不能是Eth-Trunk
- 一个以太网接口只能加入一个Eth-Trunk接口,如果需要加入其它Eth-Trunk接口,必须退出原来的Eth-Trunk接口
- 一个Eth-Trunk接口中的成员接口必须是同一类型,即FE口和GE口不能加入同一个Eth-Trunk接口
- 可以将不同接口板上的以太网接口加入同一个Eth-Trunk
- 如果本地设备使用了Eth-Trunk,与成员接口直连的对端接口也必须捆绑为Eth-Trunk接口,这样两端才能正常通信
- 当成员接口的速率不一致时,实际使用中速率小的接口可能会出现拥塞,导致丢包
- 当成员接口加入Eth-Trunk后,学习MAC地址时是按照Eh-Trunk来学习的,而不是按照成员接口来学习的
二、二层链路聚合
1、案例
2、配置过程

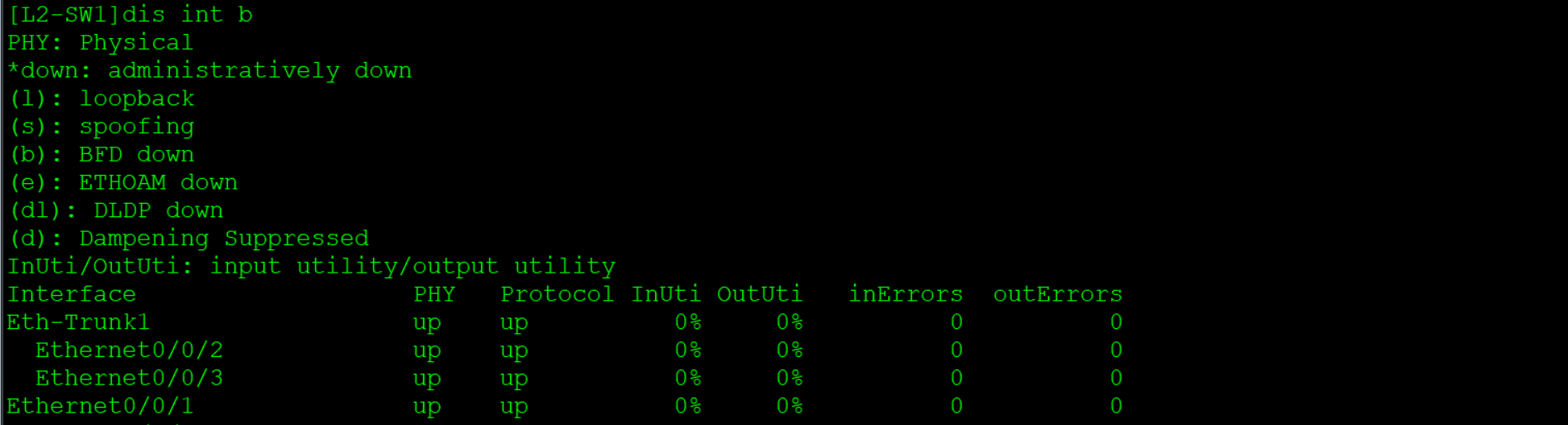

(1)L2-SW1

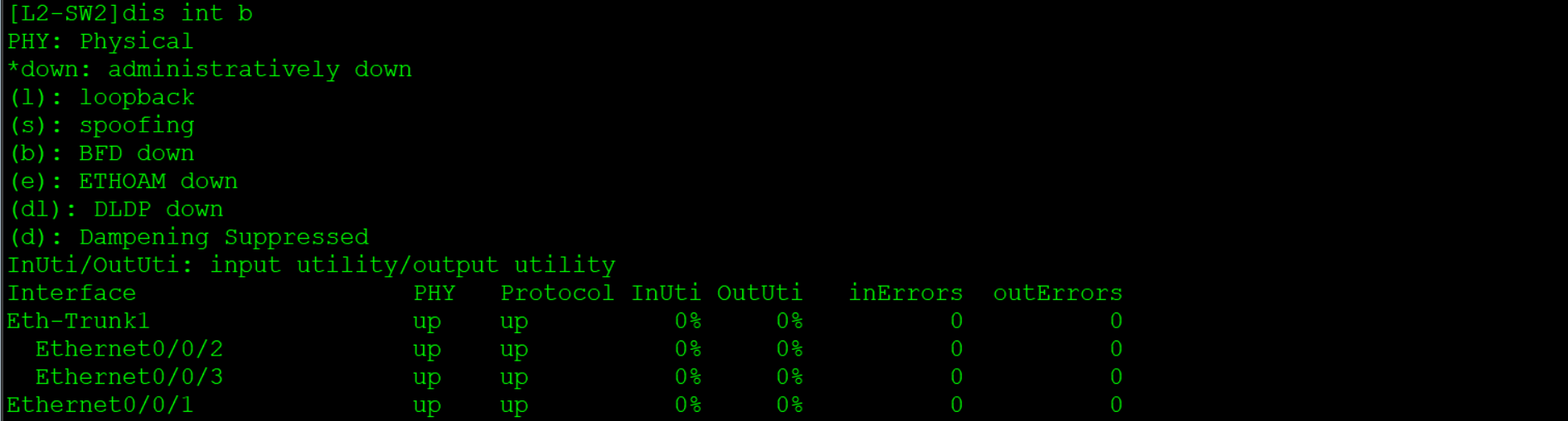

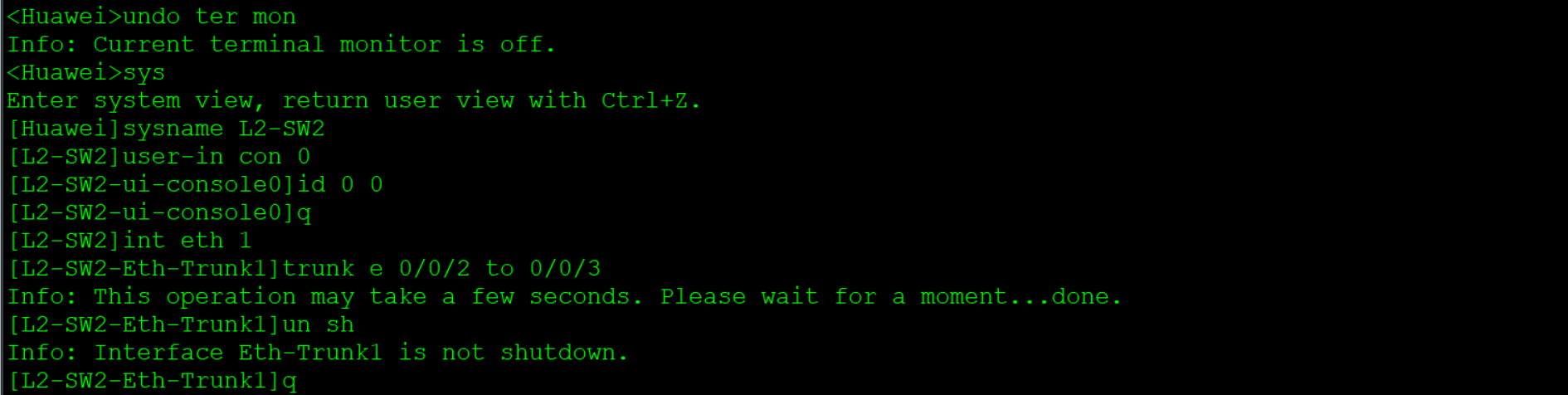

(2)L2-SW2

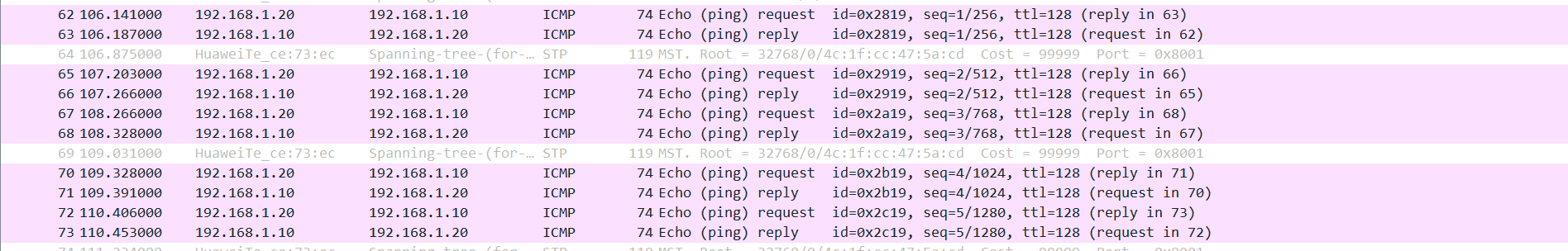

3、测试
(1)PC1
(2)PC2
三、三层链路聚合

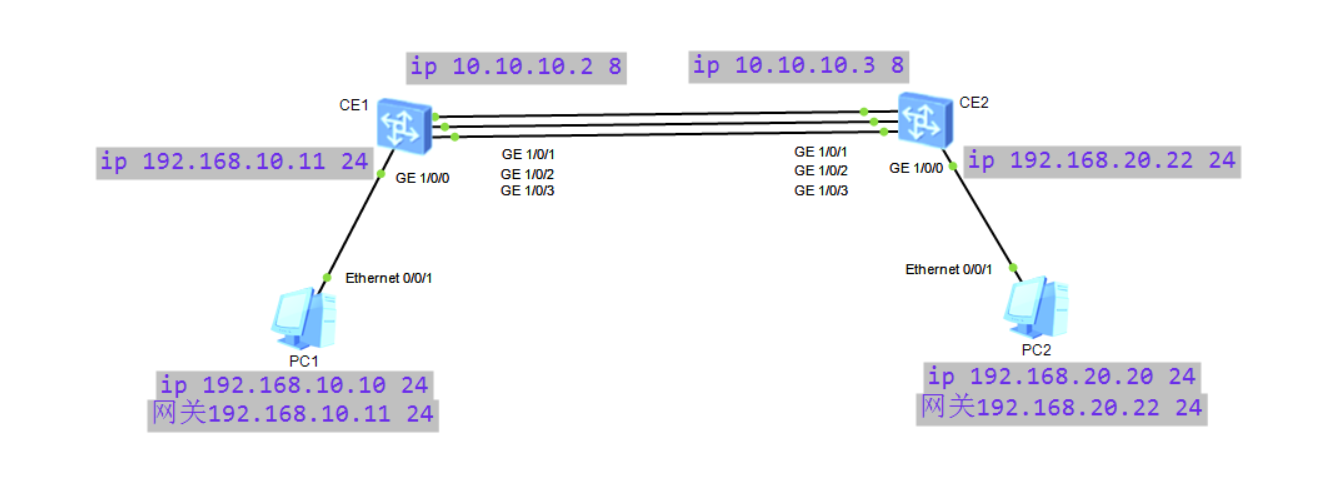

1、案例

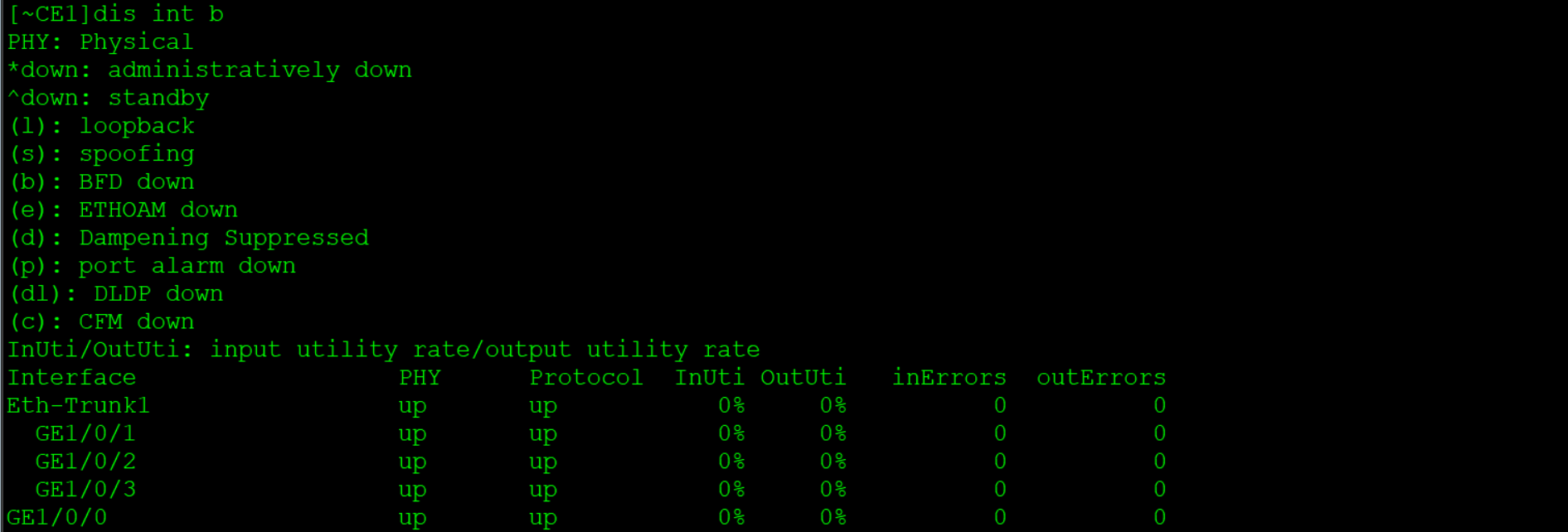

2、配置过程

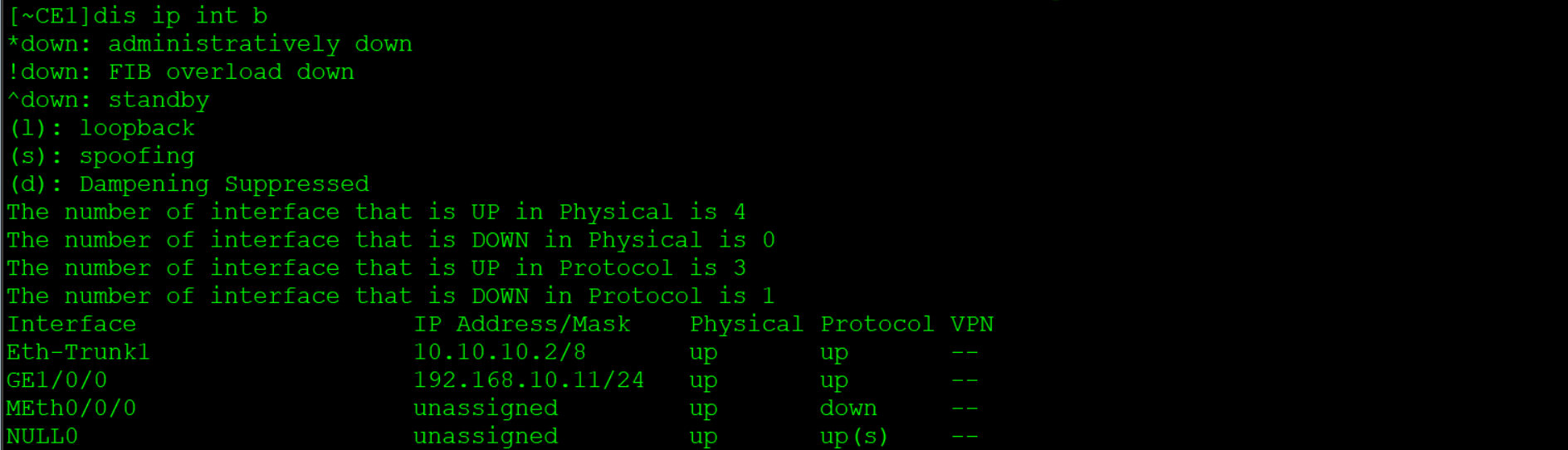

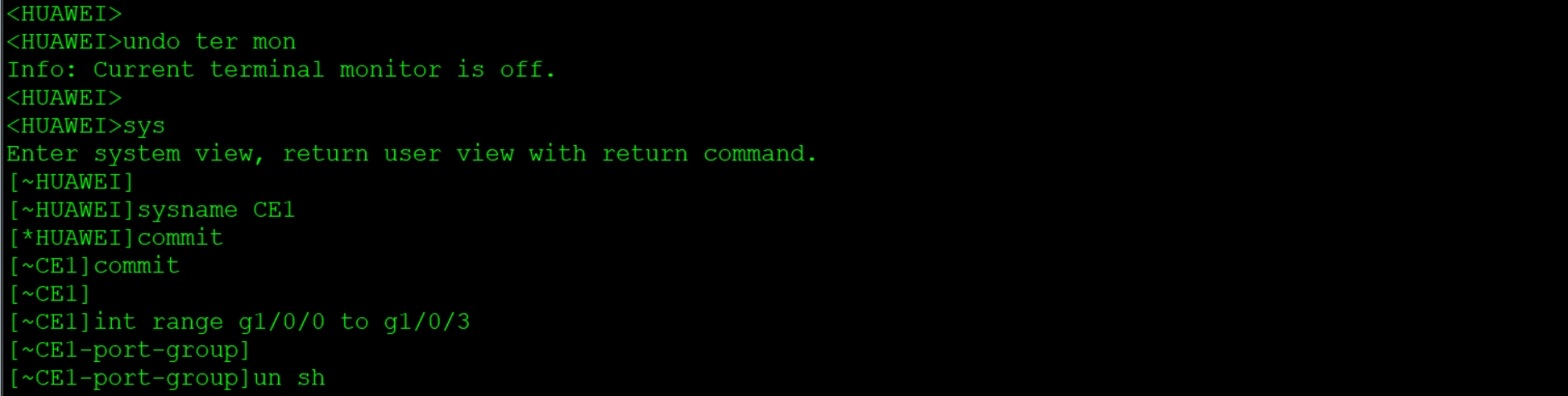

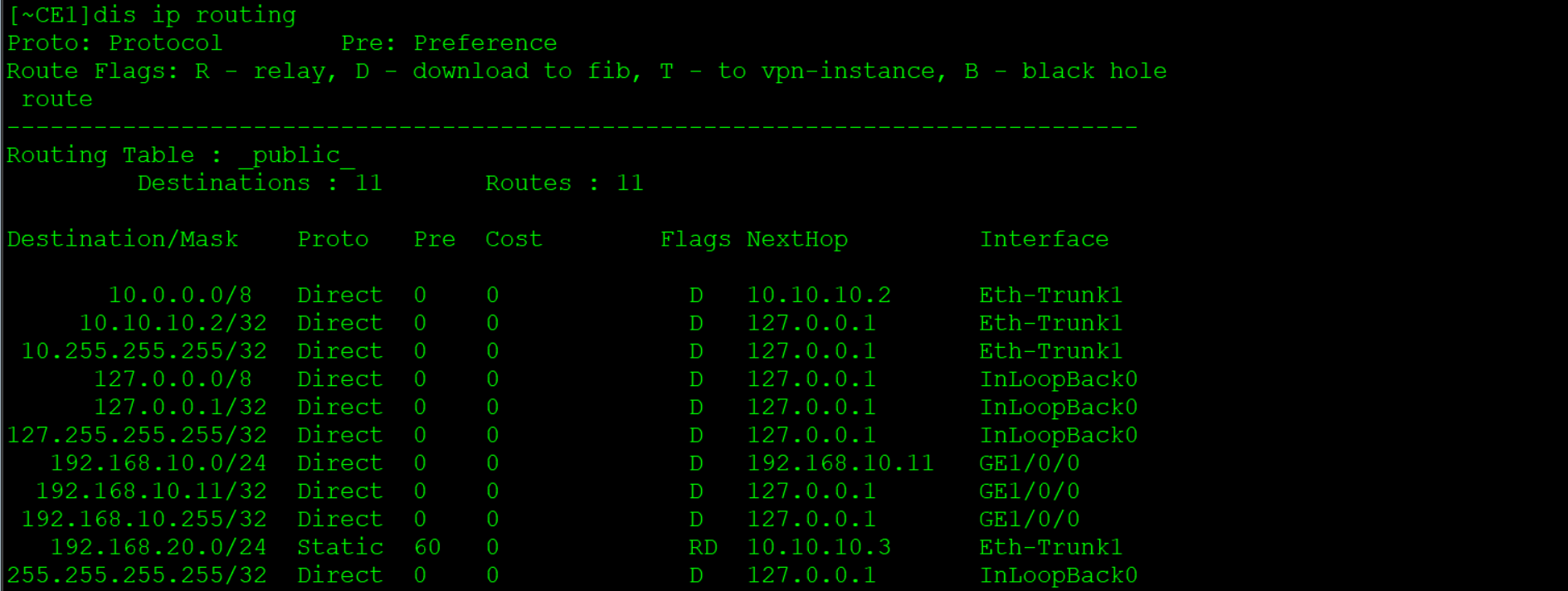

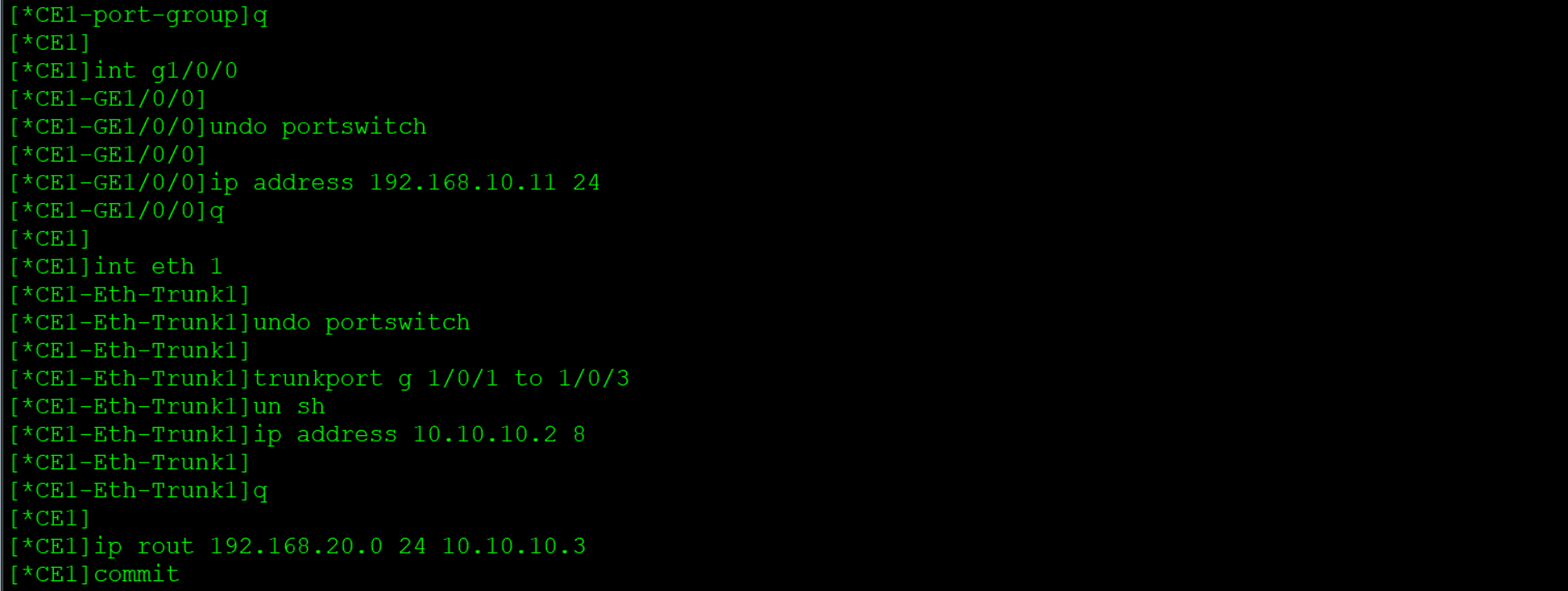

(1)CE1

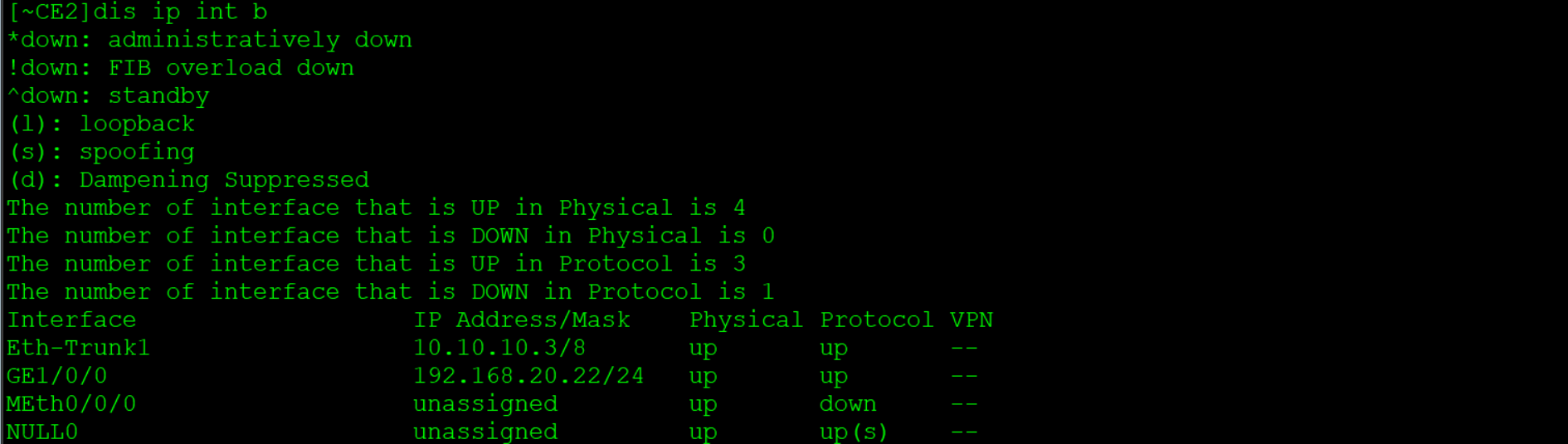

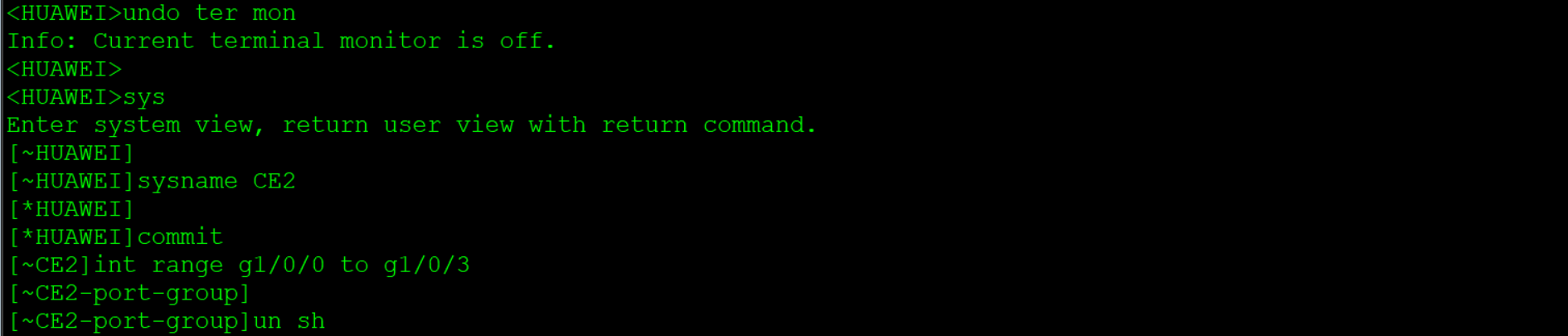

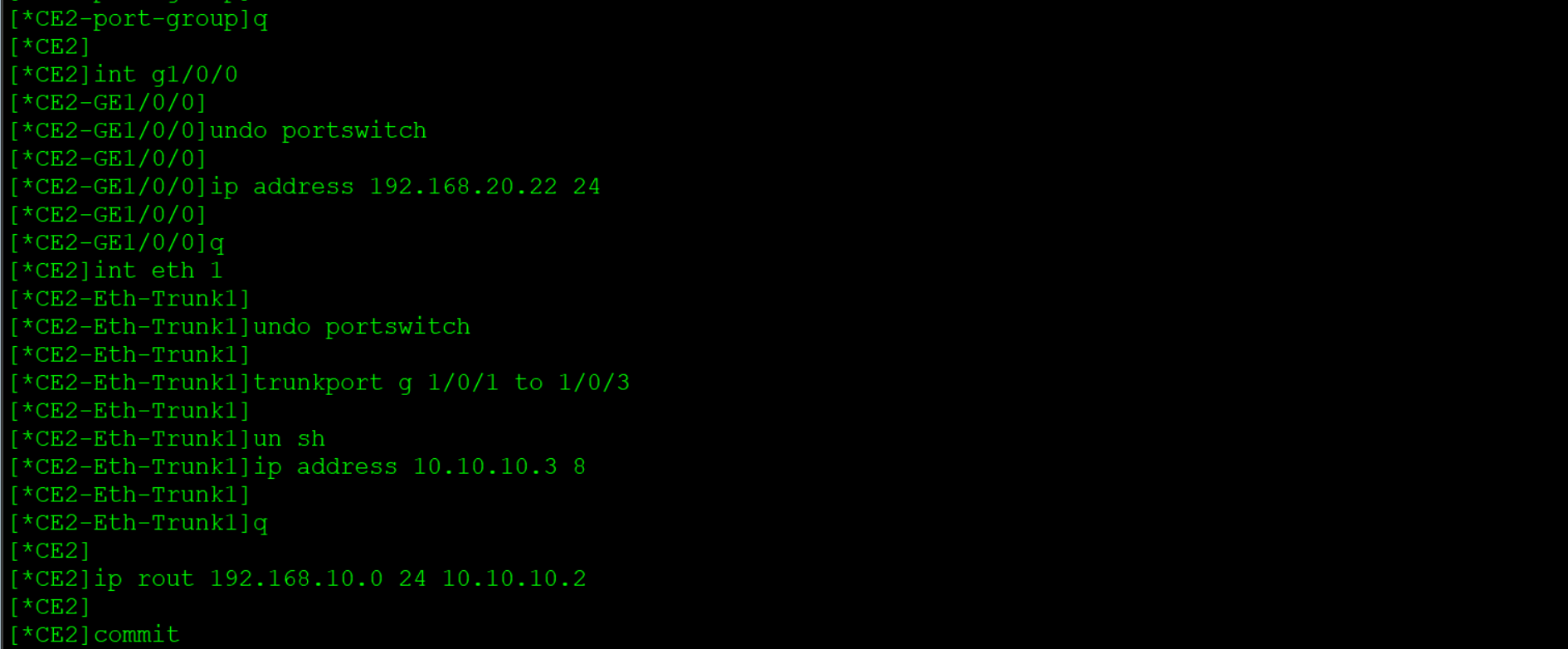

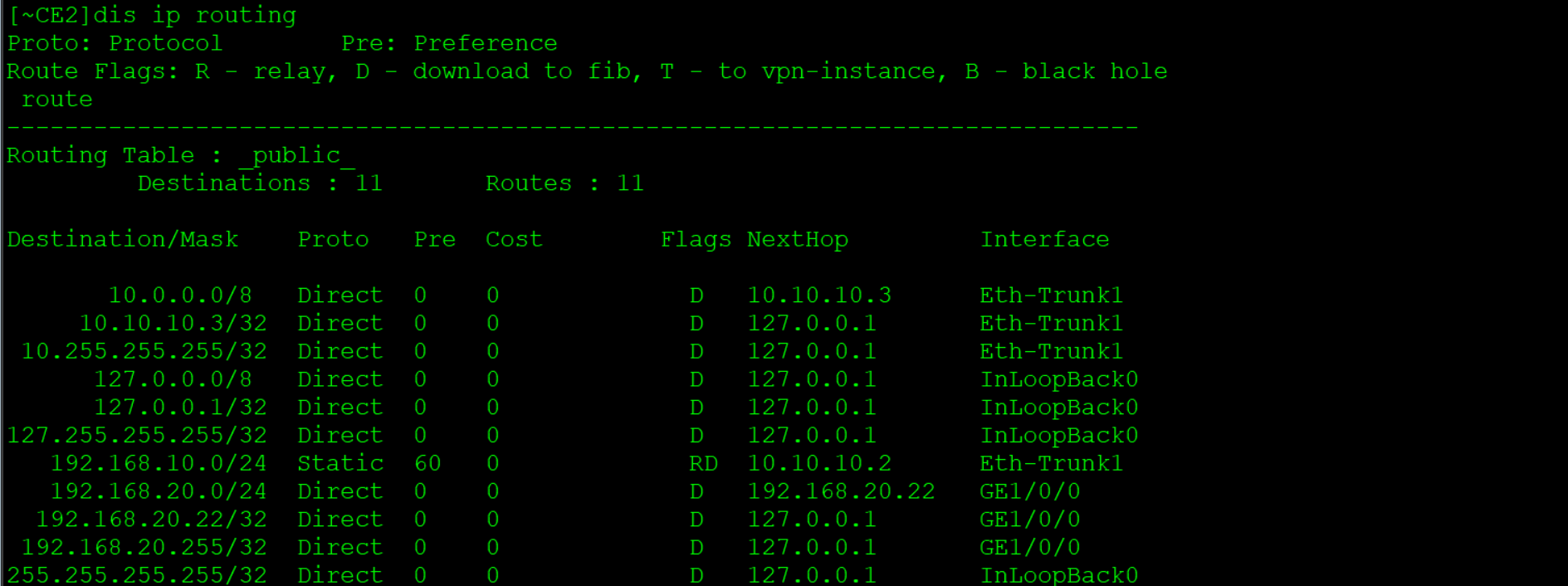

(2)CE2

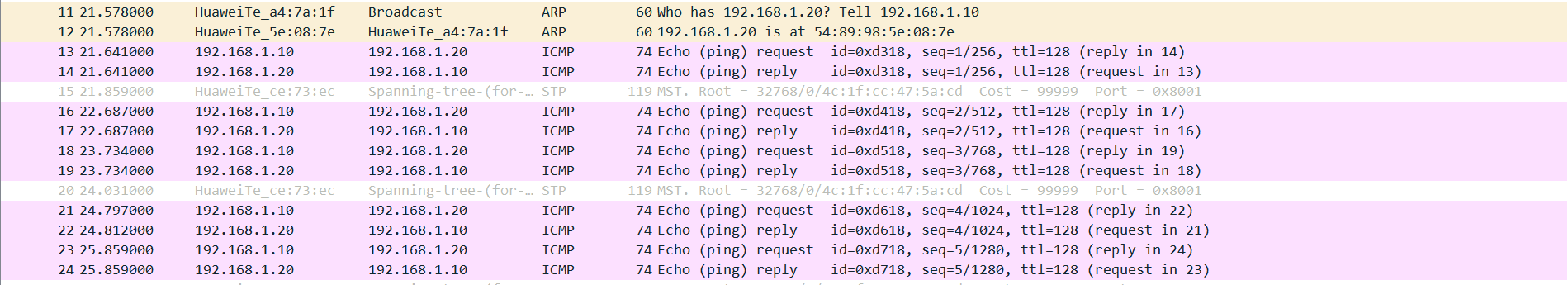

3、测试

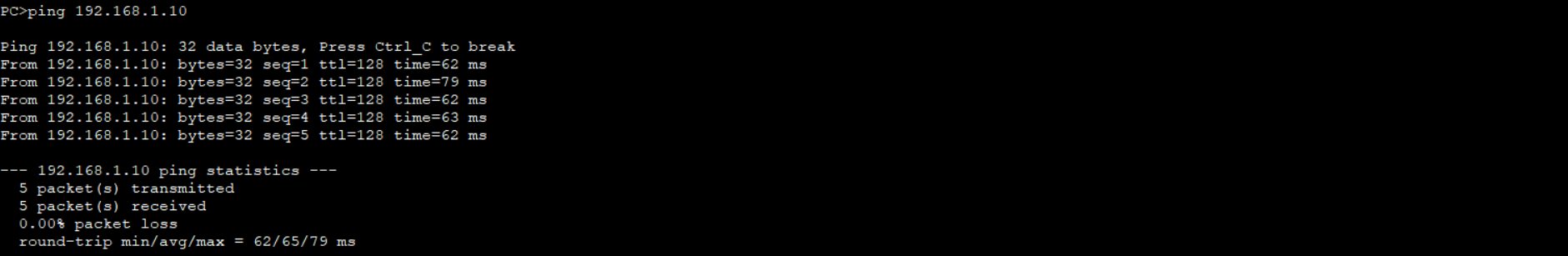

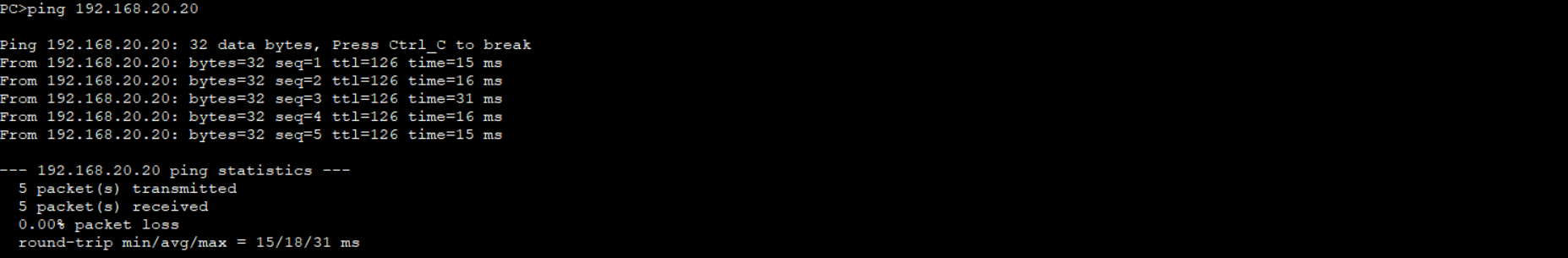

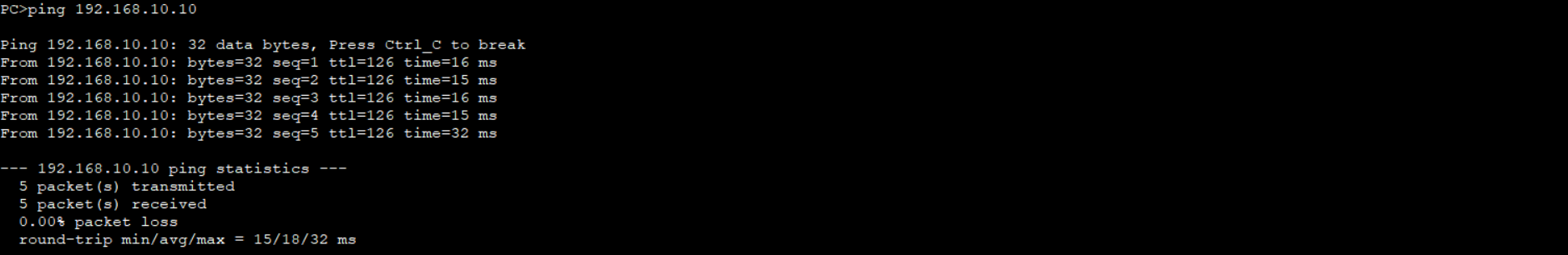

(1)PC1
(2)PC2
结语
通过在两台设备之间建立链路聚合组,可以提供更高的通讯带宽和更高的可靠性,链路聚合不仅为设备间通讯提供了冗余保护,而且不需要对硬件进行升级
