简 介： 本文针对一个接头连接质量检测问题给出了一种非常简便的检查方案。通过制作两个工装接头，分别检测是否存在断线和交叉线来确定连线的正确性。当然这个过程需要人工观察来记录结果。如果希望能够进行自动检测，可以： 通过摄像头将LED显示拍摄下来，然后进行图像处理； 或者将所有LED对应的节点电压通过USB数据采集卡进行采集。不着这种方式对于引线来讲比较复杂。还是推荐利用计算机视觉方式对LED显示结果进行处理相对比较简单。

关键词： 连同检测，计算机视觉

§01 问题提出

1.1 问题描述

  卓老师，您好，现在毕业进去工作岗位，正在做一个校线设备，需要用到数据采集卡（阿尔泰DAM-3011D）是差分输入，这就意味着如果校60根电线就需要60节干电池，想问一下您，有什么方法可以替代这60节干电池？

你能够将你的测试内容在公众后后台说的更详细一点吗？

  卓老师，这个校线设备主要是在生产人员制作好插头后，插头有的线的点位生产人员没有按照图纸进入对应的点位，比如一根电线的一端应该进去插头的a点位，另一端应进入另一个的b点位，现在由于生产人员的错误，另一端进入了a点位，现在需要检测出来。

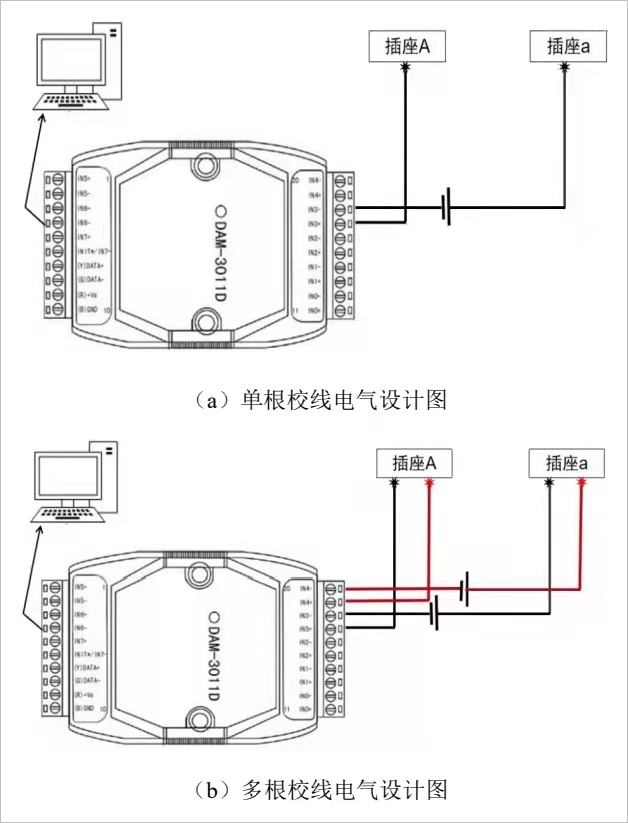

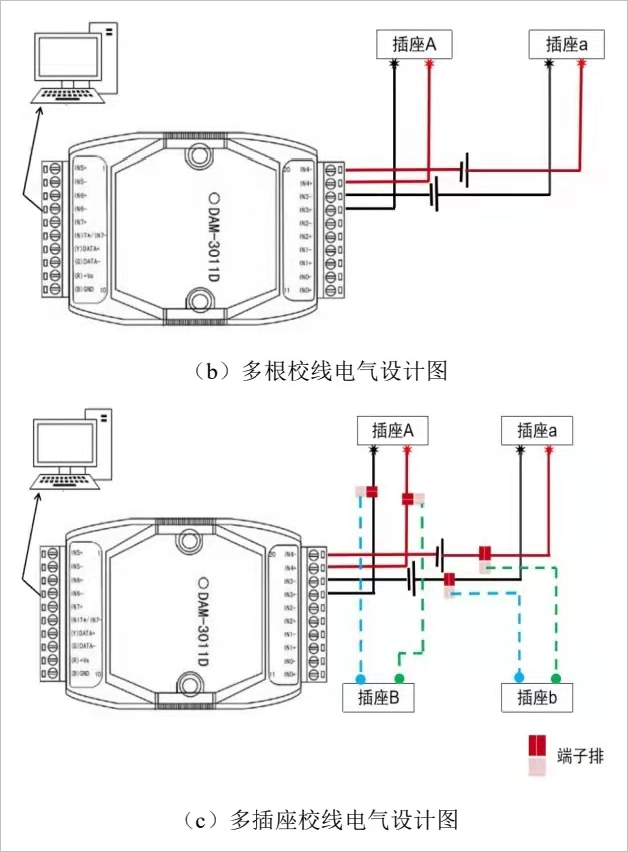

  现在是利用数据采集卡（阿尔泰DAM-3011D）加labview实现了，但遇到的问题是，因为采集卡是差分输入，如果校验60根电线就需要60节干电池。 因此，想问一下您，有什么方法或者设备可以替代这60节干电池

1. 关键是，我还没有听明白，60节干电池与你的检测方案有啥关系呀？ 2. 你可以将你们的检测方案简单绘制一个草图发送给我呀？

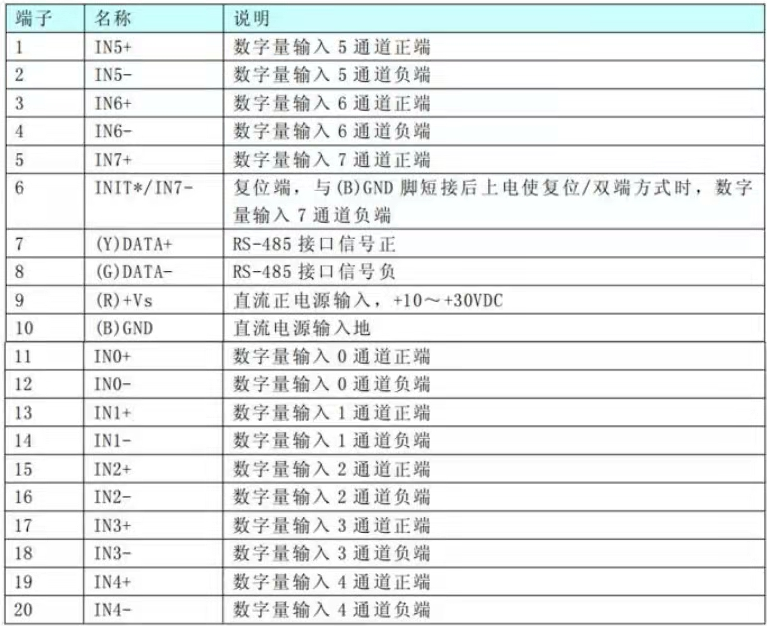

1.2 DAM-3011D

§02 方案建议

2.1 问题分析

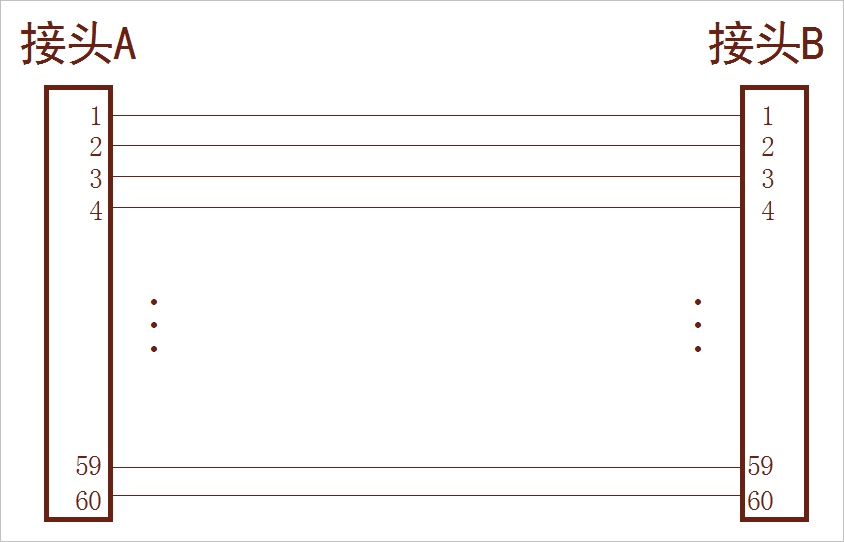

  根据前面叙述，这是解决连线是否接头是否按照焊接顺序连同检测问题，需要通过检测：

• 端口A中每个节点到B接头的连接是否导通？
• 端口A中每个节点到B接头节点号是存在交叉？

  现在有一个检测的工具为 DMA-3011A是一个带有八通道数字IO口的USB采集器。每个数字IO口是差分输入。

2.2 测量方案

  为了绘制检查方案，下面以五根线为例，说明检查思路。如果接头之间的引线更多，只要将下面对应的方案扩展即可。

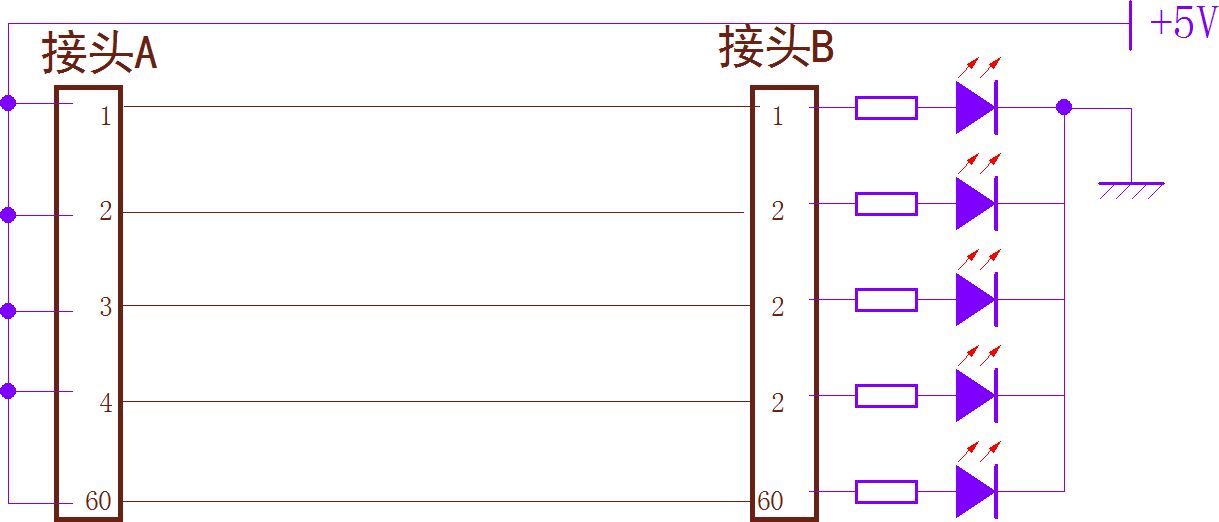

2.2.1 检查是否有断线

  检查A,B结构之间是否存在断线，只要外边另外制作一个LED显示板，两个插头的A端都接正电源，插头B连接对应的LED显示板。

  如果存在断线，则对应节点LED就会熄灭。

  如果不存在断线，则进行下面的交叉检测。

2.2.2 检查是否存在交叉线

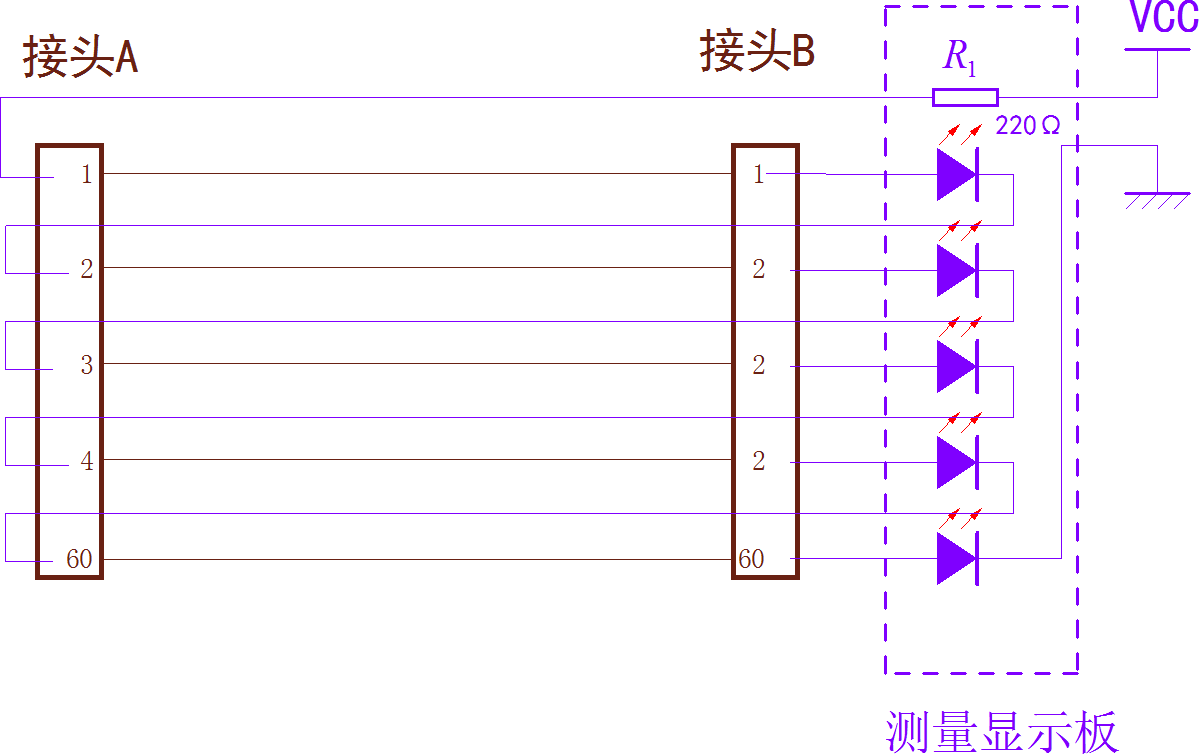

  如果是检测在接头A，与接头B中是否存交叉线，可以使用下面接头方案进行检查。

  如果没有交叉，则所有的LED都会点亮。

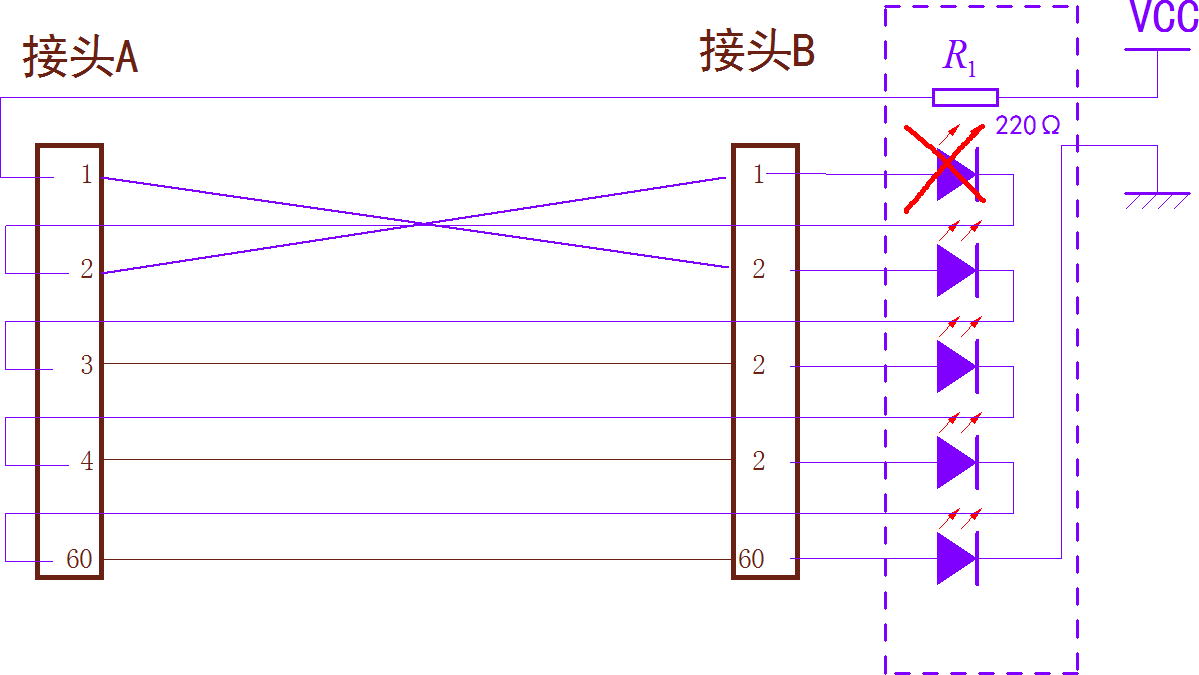

  如果存在交叉，就会有对应的节点LED熄灭。下面以 1,2 两个节点之间存在交叉为例显示这种情况。

  当检测通过了断线和交叉线检测之后，便可以认为接头连线正确了。

※ 总  结 ※

  本文针对一个接头连接质量检测问题给出了一种非常简便的检查方案。通过制作两个工装接头，分别检测是否存在断线和交叉线来确定连线的正确性。

  当然这个过程需要人工观察来记录结果。如果希望能够进行自动检测，可以：

• 通过摄像头将LED显示拍摄下来，然后进行图像处理；
• 或者将所有LED对应的节点电压通过USB数据采集卡进行采集。不着这种方式对于引线来讲比较复杂。

  还是推荐利用计算机视觉方式对LED显示结果进行处理相对比较简单。

● 相关图表链接:

• 图1.1 测量系统框图
• 图1.2 测量系统框图
• 图1.3 测量系统框图
• 图1.4 DAM-3011D 接口定义
• 图2.1.1 测量接头连同示意图
• 图2.2.1 检查是否存在断线示意图
• 图2.2.2 检测原理示意图
• 图2.2.3 如果存在交叉线，则对应的LED就会熄灭
