手把手教你安装Juniper 模拟器

下载镜像

访问官方网站

https://support.juniper.net/support/downloads/?p=vsrx3

进行下载镜像：（根据描述，选择下载相应的镜像文件）

下载完成的镜像文件：

在VMware上导入镜像

打开VMware workstation，然后在菜单栏的“文件”，选择“打开”：

然后找到我们已经下载的Juniper镜像文件：

接下来，就是一步一步操作了，点击：下一步

然后给Juniper虚拟机命名，这里取名为：Juniper SRX，存储路径默认即可，然后点击：导入。

导入过程，等待30秒左右即可：

可以直接在这里尝试启动一下看看：

看到login：，表明可以正常启动了。

在GNS3关联Juniper虚拟机

打开GNS3模拟器，选择“edit”，然后选择“preference”：

找到VMware，然后点击“new”，关联Juniper虚拟机：

选择：run this VMware on my local computer，然后点击next：

然后找到刚刚在VMware上创建的Juniper模拟器，Juniper SRX，然后点击:finish

点击“edit”，

选择“symbol，设置一下图标：

找到合适的图标即可，当然也可以自定义，这里我就选择“router_firewall”

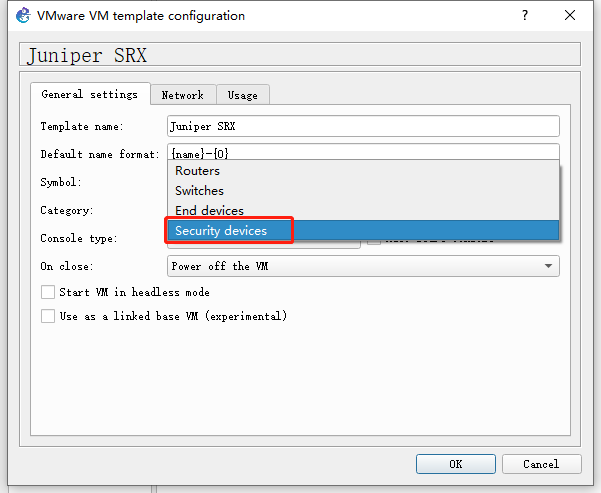

然后设置分类，我把它放到security devices中：

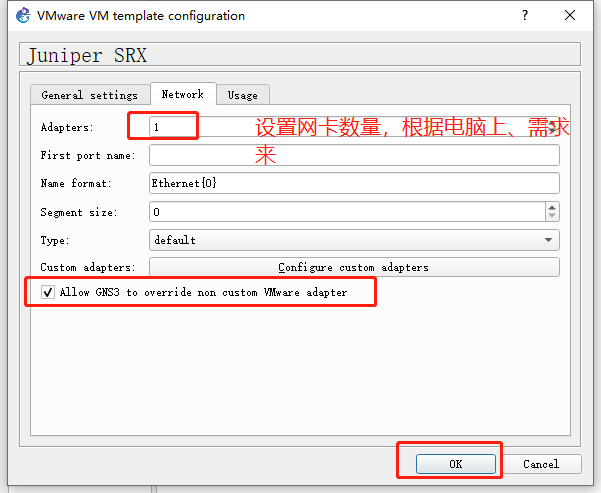

另外，点击Network，可以对网卡数量进行设置，我这里默认设置1，最后记得勾选“allow GNS3 to override non custom VMware adapter”即可，然后点击ok

再次点击apply和ok。

新建空白项目测试

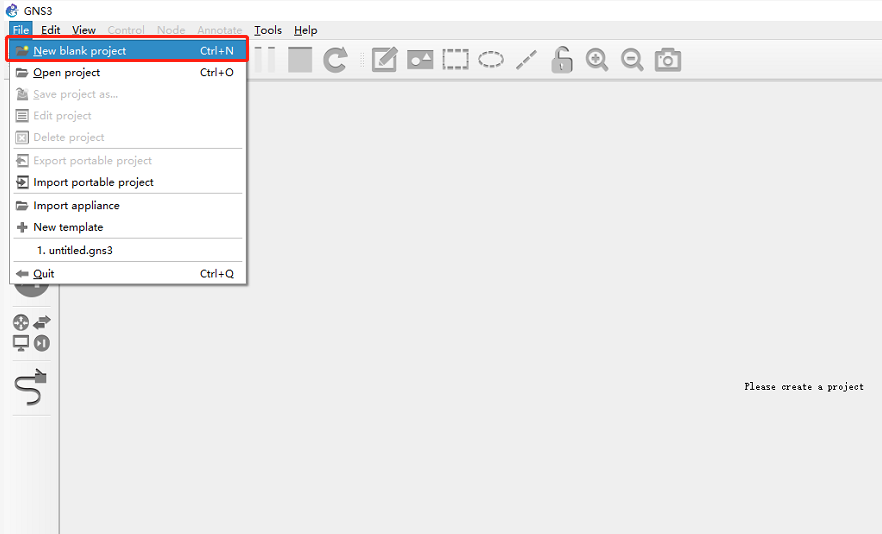

接下来，我们新建一个空白项目：

给项目命名：

设置一下console类型，这里设置telnet：

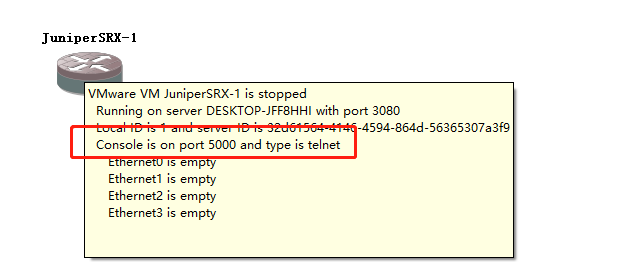

我们可以把鼠标，移到图标上面，可以看到一些信息，这里我们看到了console的端口信息：5000，于是，接下来就可以用SecureCRT来登录后台了：

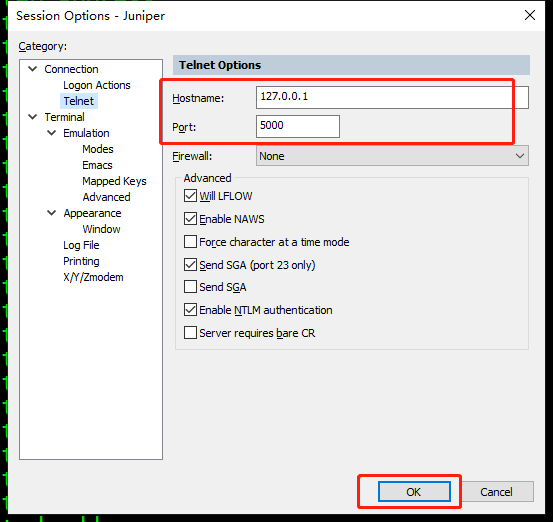

打开secureCRT，设置telnet，ip地址为：127.0.0.1，端口：5000

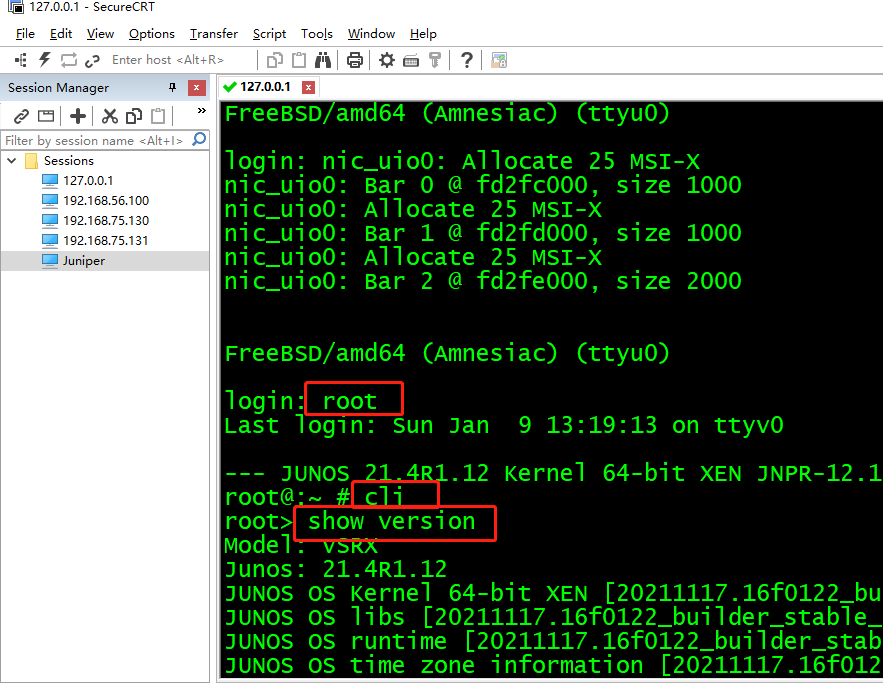

登录后，在login，输入root：，然后输入cli， 现在我们可以使用Juniper命令了，如show version，查看版本信息：

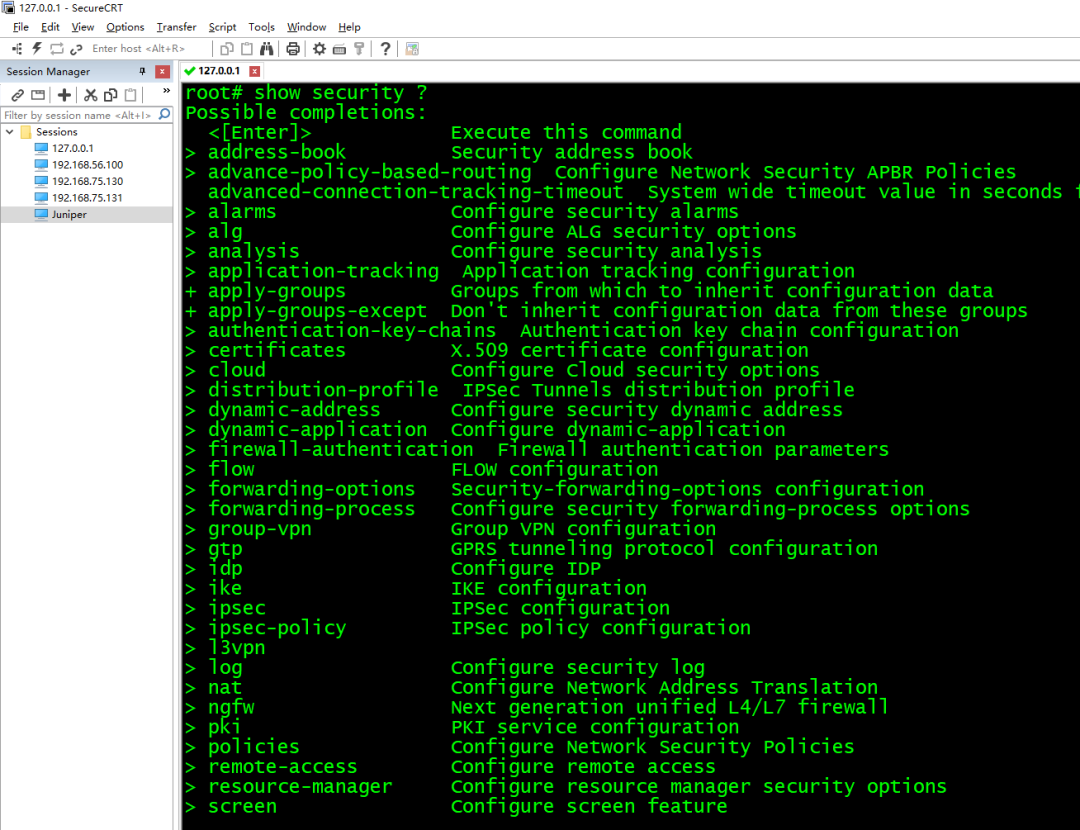

如果有些命令你记不住，也可以问号，来查阅：
