【小回顾】IP分组中的数据部分即 TCP首部+ TCP的数据部分。

【题目】主机H通过快速以太网连接Internet，IP地址为192.168.0.8，服务器S的IP地址为211.68.71.80，H与S使用TCP通信时，在H上捕获的其中5个IP分组如下表所示：

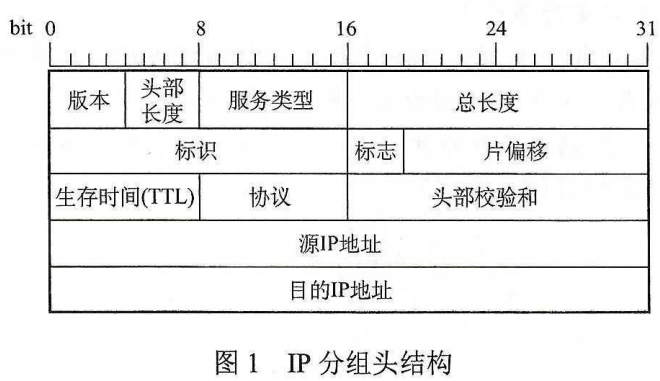

【读题】每个IP分组的第2数字为“5”——代表每个报文段长度为20B（即第一大行为IP分组的固定首部，没有可选项）。

（1）表1中的IP分组中，那几个是由H发送的？哪几个完成了TCP连接建立过程？那几个在通过以太网传输时进行了填充?

【解析】根据H主机的IP地址是192.169.0.8，对应的十六进制是c0 a8 00 08，根据IP分组的“第四行”即源IP地址知道分组1、3和4是H发送的。

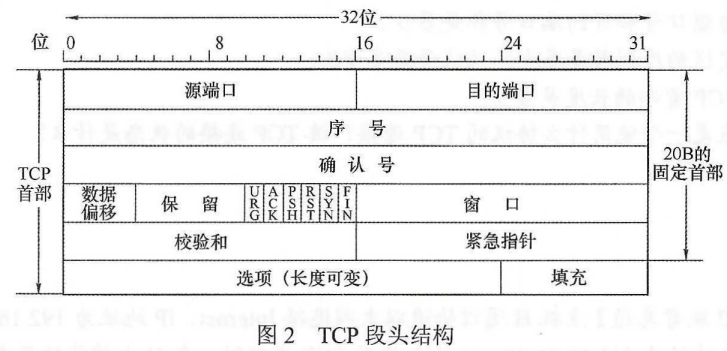

TCP的建立需要三次握手，所以要找满足【（1）SYN=1;（2）SYN=ACK=1（3）ACK=1的报文段，另外第一个和第三个的序列号要紧挨着】。满足条件的即是前三个分组（注意第一个分组的序号为84 6b 41 c5，第三个分组的序号为84 6b 41 c6，两者相差1）

通过以太网传输时填充是因为【快速以太网数据帧的data最小长度为46B，即IP分组（data+IP首部的总和min=46B）即小于46B的需要“填补”】，根据IP分组的第一行“总长度”字段（分组中的第二字节），从上往下的分组为00 30H、00 30H、00 28H、00 38H、00 28H，第1、2、4个分组大小分别为48B、48B、52B（均大于最小帧长46B），其中第3、5个分组28H表明分组大小为40B【一种8片首饰，牢记】——指分片的数据长度必须是8B的整数倍。

（2）根据表1中的IP分组，分析S已经收到的应用层数据字节数是多少？

【解析】key：考察通过确认段的序号来判断收到了多少，确认号-初始数据号=已经确认收到的字节数。

由于三次握手的“第三次”就可以开始发送数据了，第三个分组中的初始序号为 84 6b 41 c6，而第五个分组的确认号为84 6b 41 d6，两个作差得到10H，即16B（注意这里不要联想到计组中的算两个地址之间容量大小的“后者-前者+1”，这里确认收到的字节数是不需要再+1的，因为确认k+1号，即代表前k号的已经全部收到了）

【注意】这里，确认号是服务器S的确认号；初始号是主机H的初始号。

（3）若表1中的某个IP分组在S发出时的前40B如表二所示，则该IP分组到达H时经过了多少个路由器？

【解析】key：经过多少个路由器是要看TTL的。由于S发出的IP分组的标识为6811H（第5个的5,6个字节）【分组的标识字段用来分辨2个不同的IP分组在分片之前是否是同一个IP分组】所以表2中的分组和表一中的第5个分组是“兄弟（同一数据报）”，S发出的IP分组的TTL=40H，而表1的第5个IP分组的TTL是31H，40H-31H（注意这里的计算结果并不是9H，而是要先转成十进制后减法运算），即64-49=15，因此可以判断该IP分组到达H时经过了15个路由器。

【注意】这问给的前40B是指【S发出时】的IP分组，而表1中的第五个IP分组是【S发送的且到达H主机的IP分组】（同一个）；

该IP分组对应表1中的5号分组。

小结

可以看出408的大题是很喜欢一起考察各种综合知识点的，本题就涉及了IP&TCP报头（如ACK/SYN）、TCP三次握手、TTL的计算、IP数据报的分片、十六进制的减法以及【快速(高速)以太网数据帧的数据部分最小长度为46B，回顾：由CSMA/CD算法知道以太网帧的最短帧长为64B，而MAC帧的首部和尾部长度为18B，所以数据最短为46B】。
