微机原理-03-单片机结构组成

#单片机

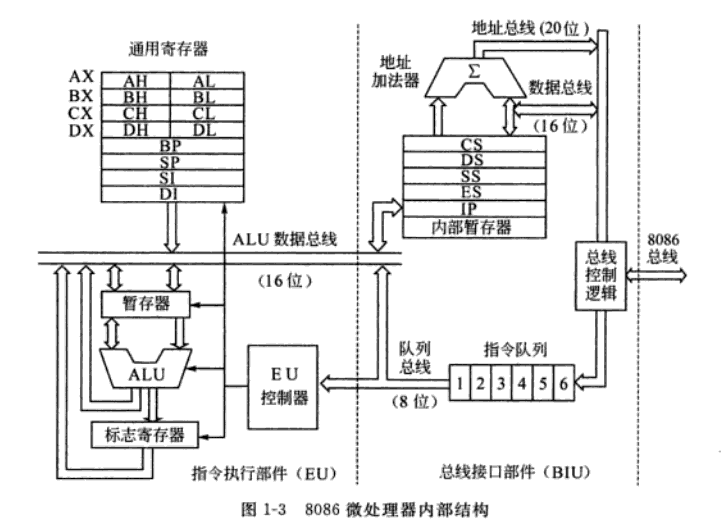

###微处理机内部结构

EU 执行部件

• ALU

• EU控制

BIU 总线执行部件

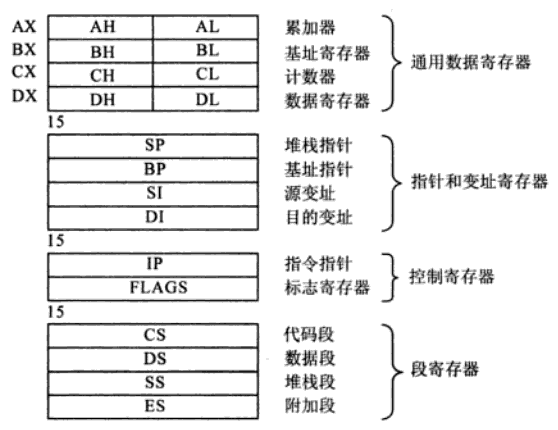

• 通用寄存器：既可以存地址也可以存数据，可以作为16位寄存器，也可以作为8位寄存器使用。（AX也是累加器，用于存放一些操作数）

• 专用寄存器： 指针和变址寄存器

• 标志寄存器

  • 状态标志
    • SF 符号标志
    • ZF 零标志
    • PF 奇偶标志
    • CF 进位标志
    • AF 辅助进位标志
    • OF 溢出标志
  • 控制标志
    • DF 方向标志
    • IF 中断标志
    • TF跟踪标志

ＣＰＵ＝运算器＋控制器

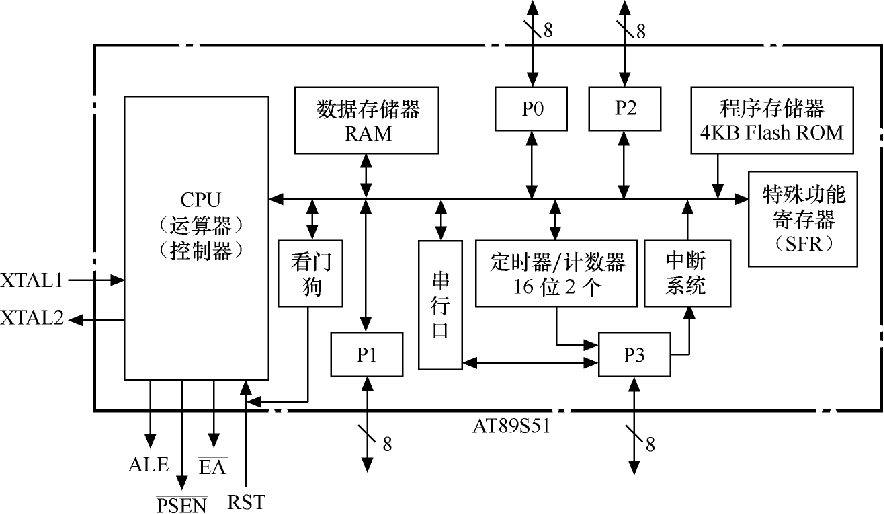

单片机的硬件组成

功能部件和特性：

AT89S51

（1）8位微处理器（CPU）；
（2）数据存储器（128B RAM）；
（3）程序存储器（4KB Flash ROM）；
（4）4个8位可编程并行I/O口（P0、P1、P2、P3口）；
（5）1个全双工的异步串行口；
（6）2个可编程的16位定时器/计数器；
（7）1个看门狗定时器；
（8）中断系统具有5个中断源、5个中断向量；
（9）特殊功能寄存器（SFR）26个；
（10）低功耗模式有待机方式和掉电方式，且具有掉电方式 下的中断恢复模式；
（11）3个程序加密锁定位；

AT89C51与AT89S51

（1）增加在线可编程功能ISP（In System Program），字节和页编程，现场程序调试和修改更加方便灵活；
（2）数据指针增加到两个，方便了对片外RAM的访问过程；
（3）增加了看门狗定时器，提高了系统的抗干扰能力；
（4）增加断电标志；
（5）增加掉电状态下的中断恢复模式；
