VXLAN典型组网配置案例——单个VLAN经过交换机透传

看错的人会说：“今晚可否机房一战！”

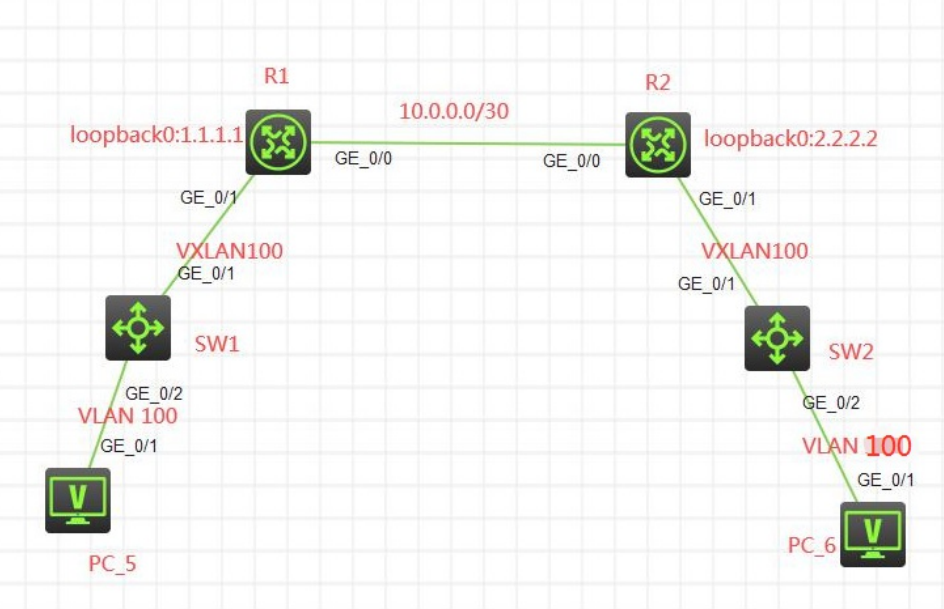

拓扑图

本案例采用HCL模拟器来模拟VXLAN典型组网配置案例，为了实现大二层的通信，需要将通过VXLAN 使得PC_5和PC_6能互通。

配置步骤

1、将PC划分到相应的VLAN中
2、R1和R2采用OSPF互通
3、R1与R2建立VXLAN隧道
4、配置VXLAN 配置关键点

配置关键点

配置关键点

SW1配置如下：

 sysname SW1
 vlan 100
 quit #李白你好

interface GigabitEthernet1/0/1
port link-mode bridge
port access vlan 100
quit #李白你好

interface GigabitEthernet1/0/2
port access vlan 100
quit






1

2

3

4

5

6

7

8

9

10

11

12


SW2配置如下：

sysname SW2
vlan 100
quit
interface GigabitEthernet1/0/1
port link-mode bridge
port access vlan 100
quit #李白你好

interface GigabitEthernet1/0/2
port access vlan 100
quit






1

2

3

4

5

6

7

8

9

10

11


R1配置如下:

sysname R1
ospf 1 router-id 1.1.1.1
area 0.0.0.0 network 1.1.1.1 0.0.0.0
network 10.0.0.1 0.0.0.0
quit #李白你好

interface LoopBack0
ip address 1.1.1.1 255.255.255.255
quit

interface GigabitEthernet0/0
description <connect to R2>
ip address 10.0.0.1 255.255.255.252
quit

interface Tunnel0 mode vxlan
source 1.1.1.1
destination 2.2.2.2
quit #李白你好

l2vpn enable

vsi vpna
vxlan 100
tunnel 0
quit
interface GigabitEthernet0/1
xconnect vsi vpna access-mode vlan
quit #李白你好






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29


R2配置如下：

sysname R2
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 10.0.0.2 0.0.0.0
quit

interface LoopBack0
ip address 2.2.2.2 255.255.255.255
quit #李白你好

interface GigabitEthernet0/0
ip address 10.0.0.2 255.255.255.252
quit #李白你好
interface Tunnel0 mode vxlan source 2.2.2.2 destination 1.1.1.1 quit l2vpn enable vsi vpna vxlan 100 tunnel 0
quit

interface GigabitEthernet0/1
xconnect vsi vpna access-mode vlan
quit #李白你好






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20
