① Activity 对象创建之前 , 要做很多初始化操作 , 先在 ActivityRecord 中加载 Activity 信息 , 如果修改了该信息 , 将要跳转的 Activity 信息修改为插件包中的 Activity , 原来的 Activity 只用于占位 , 用于欺骗 Android 系统 ;

② 使用 hook 技术 , 加载插件包 apk 中的 Activity

③ 实现跳转的 Activity ( 插件包中的 )

3. 资源加载 : 主要是解决 Resources 资源冲突问题 ;

( 使用上述 hook 插件化 , 可以不用考虑 Activity 的生命周期问题 )

占位 Activity : 插件包中的 Activity 是通过正规流程 , 由 AMS 进行创建并加载的 , 但是该 Activity 并没有在 AndroidManifest.xml 清单文件中注册 , 这里需要一个已经在清单文件注册的 Activity 欺骗系统 ;

插装式插件化 : 是通过代理 Activity , 将插件包加载的字节码 Class 类中对应的 Activity 类作为一个普通的 Java 类 , 该普通的 Java 类有所有的 Activity 的业务逻辑 , 该 Activity 的生命周期 , 由代理 Activity 执行相关的生命周期方法

hook 插件化 : hook 插件化直接钩住系统中 Activity 启动流程的某个点

二、插件化依赖库创建

hook 插件化依赖库是 Android 依赖库 ( Android Library Module ) ;

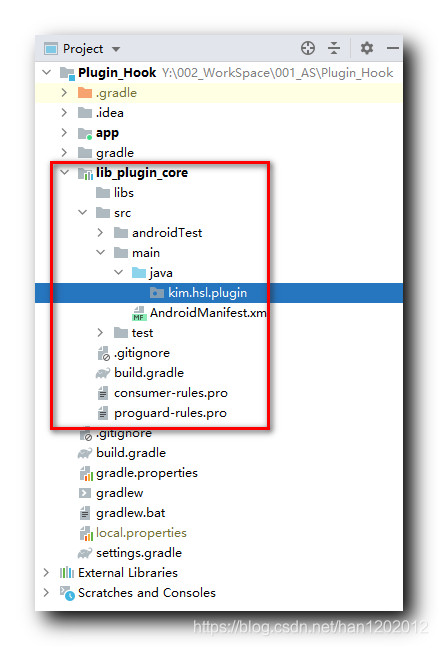

创建插件化的核心依赖库 :

通过该 lib_plugin_core 依赖库 , 实现插件化相关功能 ;

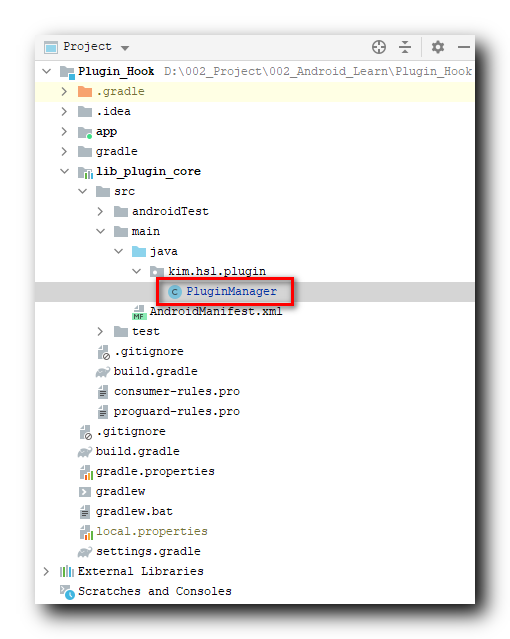

在其中创建插件化的核心管理类 PluginManager , 用于管理插件相关内容 ;

三、插件包管理

插件包目录 : 将插件包放在 /data/data/< package name >/files/ 目录中 ;

// 插件包的绝对路径 ,  /data/data/< package name >/files/
String apkPath = mBase.getFilesDir().getAbsolutePath() + "plugin.apk";



  1
  2

插件包缓存目录 : 同时设置 , 加载插件包中产生的缓存文件路径是 /data/data/< package name >/app_plugin_cache/ 目录 ;

// 加载插件包后产生的缓存文件路径
// /data/data/< package name >/app_plugin_cache/
String cachePath =
        mBase.getDir("plugin_cache", Context.MODE_PRIVATE).getAbsolutePath();



  1
  2
  3
  4

创建插件包的类加载器 :

// 创建类加载器
DexClassLoader plugin_dexClassLoader =
        new DexClassLoader(
                apkPath,                // 插件包路径
                cachePath,              // 插件包加载时产生的缓存路径
                null,   				// 库的搜索路径, 可以设置为空
                mBase.getClassLoader()  // 父加载器, PathClassLoader
        );



  1
  2
  3
  4
  5
  6
  7
  8

四、插件包管理完整代码示例

package kim.hsl.plugin;

import android.content.Context;

import java.lang.reflect.Field;

import dalvik.system.DexClassLoader;

/**
 * 使用 Hook 实现的插件使用入口
 *  1. 加载插件包中的字节码
 *  2. 直接通过 hook 技术, 钩住系统的 Activity 启动流程实现
 *      ① Activity 对象创建之前 , 要做很多初始化操作 , 先在 ActivityRecord 中加载 Activity 信息
 *          如果修改了该信息 , 将要跳转的 Activity 信息修改为插件包中的 Activity
 *          原来的 Activity 只用于占位 , 用于欺骗 Android 系统
 *      ② 使用 hook 技术 , 加载插件包 apk 中的 Activity
 *      ③ 实现跳转的 Activity ( 插件包中的 )
 *  3. 解决 Resources 资源冲突问题
 *  ( 使用上述 hook 插件化 , 可以不用考虑 Activity 的声明周期问题 )
 *
 *  插件包中的 Activity 是通过正规流程 , 由 AMS 进行创建并加载的
 *      但是该 Activity 并没有在 AndroidManifest.xml 清单文件中注册
 *      这里需要一个已经在清单文件注册的 Activity 欺骗系统
 *
 *  插装式插件化 是通过代理 Activity , 将插件包加载的字节码 Class 作为一个普通的 Java 类
 *      该普通的 Java 类有所有的 Activity 的业务逻辑
 *      该 Activity 的声明周期 , 由代理 Activity 执行相关的生命周期方法
 *  hook 插件化 : hook 插件化直接钩住系统中 Activity 启动流程的某个点
 *      使用插件包中的 Activity 替换占位的 Activity
 */
public class PluginManager {

    /**
     * 上下文
     */
    private Context mBase;

    /**
     * 单例
     */
    private static PluginManager instance;

    public static PluginManager getInstance(Context context) {
        if (instance == null) {
            instance = new PluginManager(context);
        }
        return instance;
    }

    private PluginManager(Context context) {
        this.mBase = context;
    }

    /**
     * Application 启动后 , 调用该方法初始化插件化环境
     *  加载插件包中的字节码
     */
    private void init() {
        // 加载 apk 文件
        loadApk();
    }

    private void loadApk() {
        // 插件包的绝对路径 ,  /data/data/< package name >/files/
        String apkPath = mBase.getFilesDir().getAbsolutePath() + "plugin.apk";
        // 加载插件包后产生的缓存文件路径
        // /data/data/< package name >/app_plugin_cache/
        String cachePath =
                mBase.getDir("plugin_cache", Context.MODE_PRIVATE).getAbsolutePath();
        // 创建类加载器
        DexClassLoader plugin_dexClassLoader =
                new DexClassLoader(
                        apkPath,                // 插件包路径
                        cachePath,              // 插件包加载时产生的缓存路径
                        null,   // 库的搜索路径, 可以设置为空
                        mBase.getClassLoader()  // 父加载器, PathClassLoader
                );
    }

}




  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19
  20
  21
  22
  23
  24
  25
  26
  27
  28
  29
  30
  31
  32
  33
  34
  35
  36
  37
  38
  39
  40
  41
  42
  43
  44
  45
  46
  47
  48
  49
  50
  51
  52
  53
  54
  55
  56
  57
  58
  59
  60
  61
  62
  63
  64
  65
  66
  67
  68
  69
  70
  71
  72
  73
  74
  75
  76
  77
  78
  79
  80
  81

五、博客资源

博客资源 :

GitHub : https://github.com/han1202012/Plugin_Hook

文章来源: hanshuliang.blog.csdn.net，作者：韩曙亮，版权归原作者所有，如需转载，请联系作者。

原文链接：hanshuliang.blog.csdn.net/article/details/118035052
