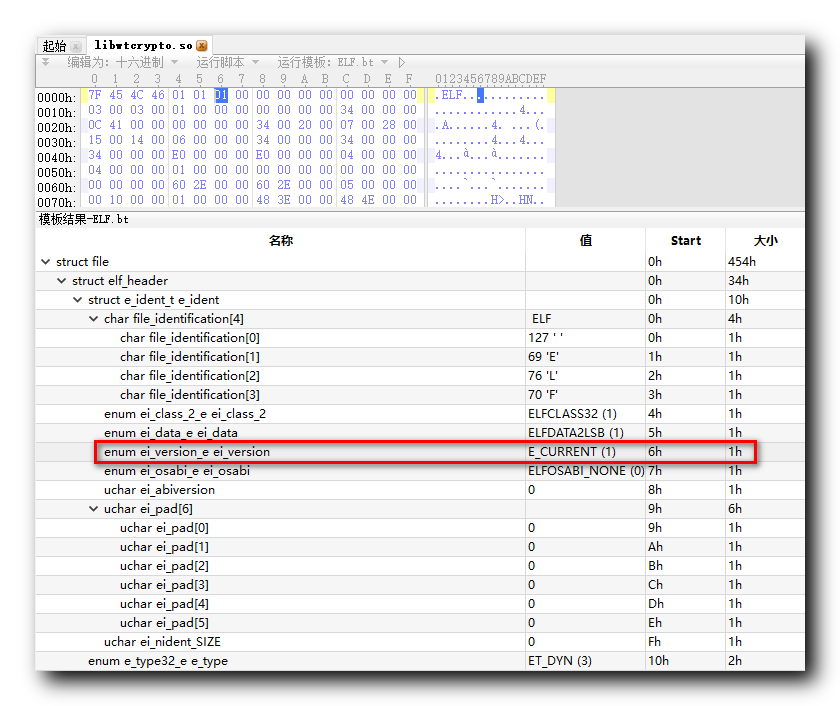

一、ELF 文件当前版本号

ELF 文件头第 6 字节 : 版本信息 ;

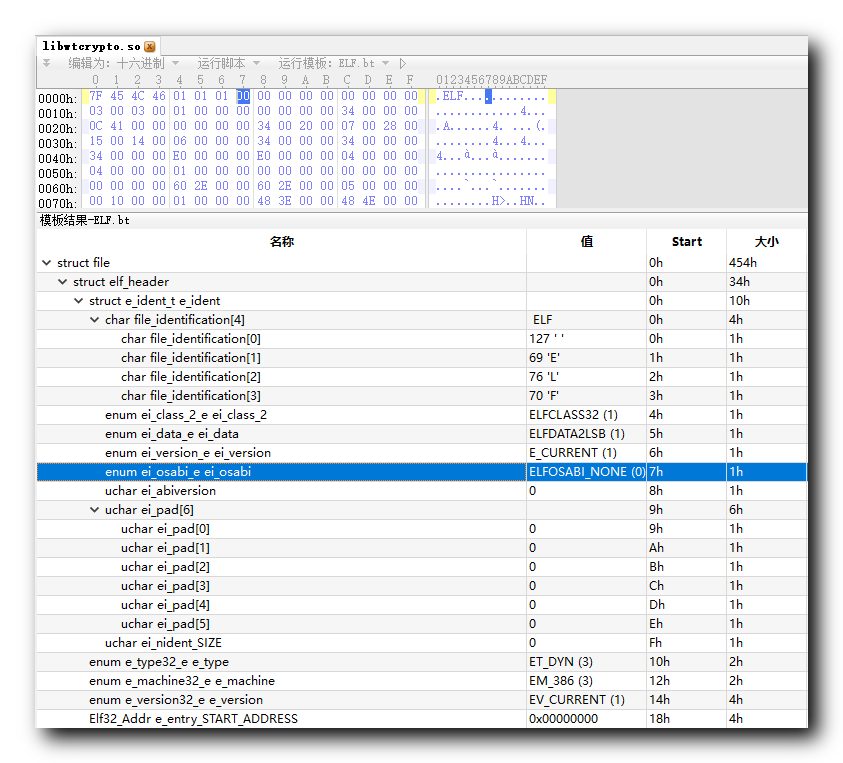

二、操作系统 ABI 信息

ELF 文件头 第 7 字节 : 操作系统 ABI 信息 ;

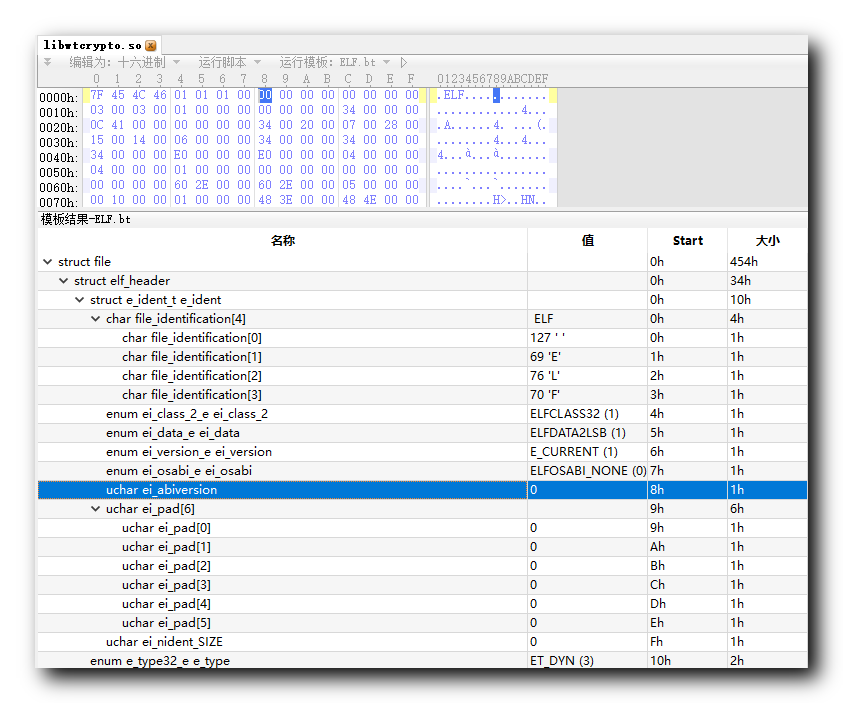

三、ABI 版本

ELF 文件头 第 8 字节 : ABI 版本 ; 00 表示没有版本 ;

四、文件头校验

ELF 文件头 第 9 ~ 14 字节 : 6 字节的校验位 , 此处全部为 00 , 没有校验信息 ;

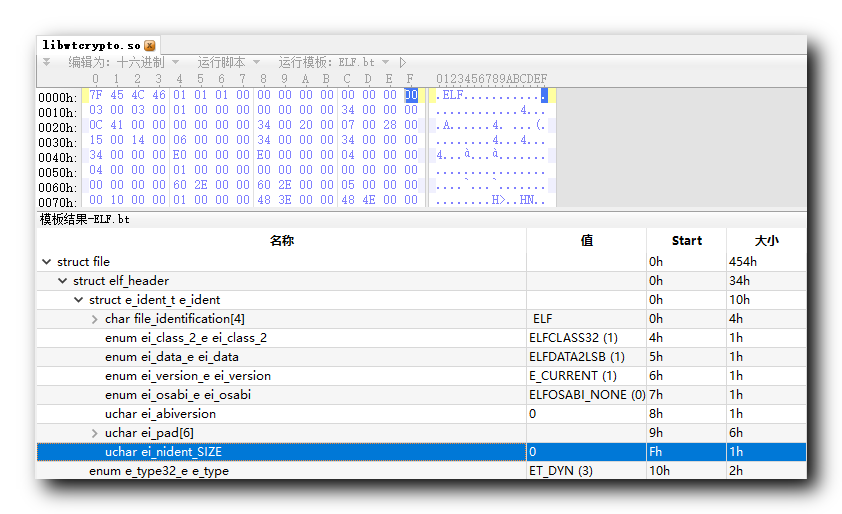

五、文件头长度信息

ELF 文件头 第 15 字节 : 长度信息 , 值为 00 , 没有实际使用 ;

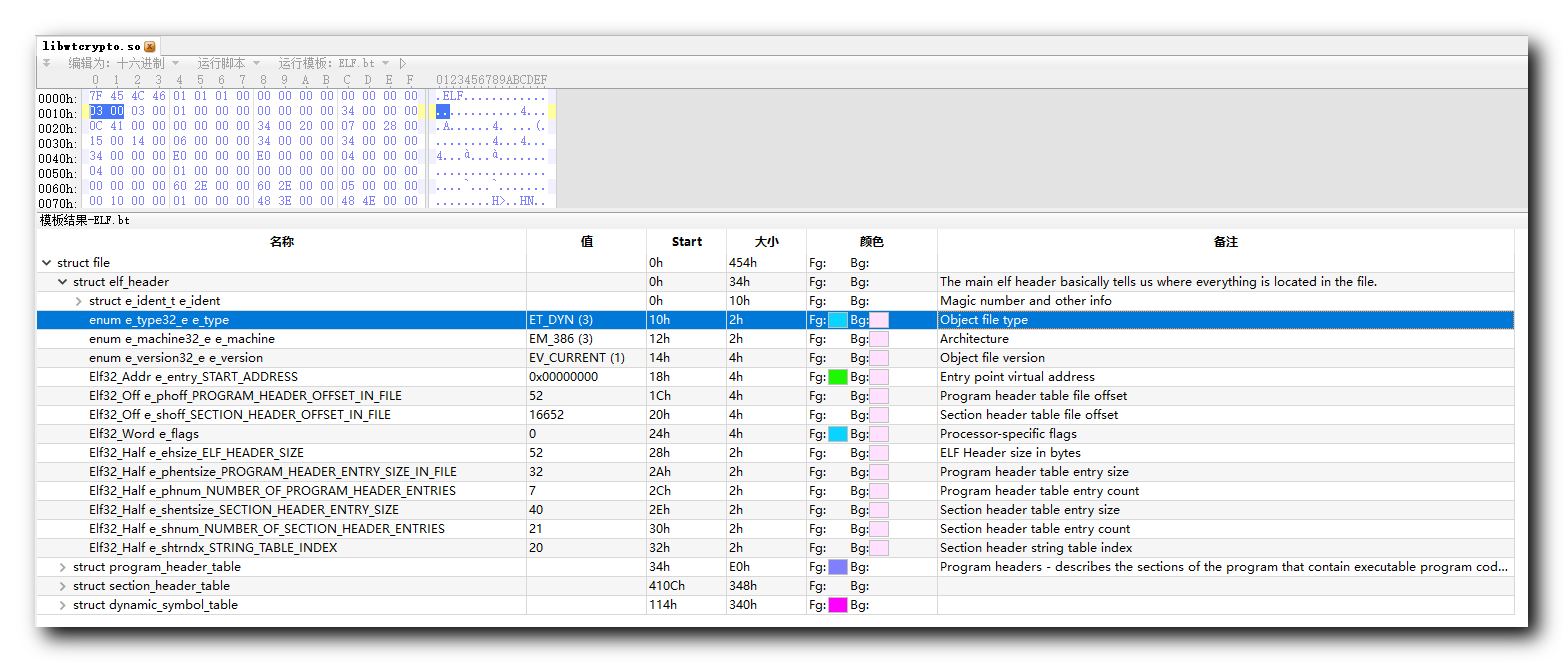

六、ELF 文件类型 ( 动态库文件 )

ELF 文件头 第 16 ~ 17 字节 : ELF 文件类型 , 动态库文件 / 可执行文件 / 静态库文件 / 链接文件 ; 03 00 表示该 ELF 文件是动态库文件 ;

03 00 小端格式 , 低位在低地址 , 值为 3 ;

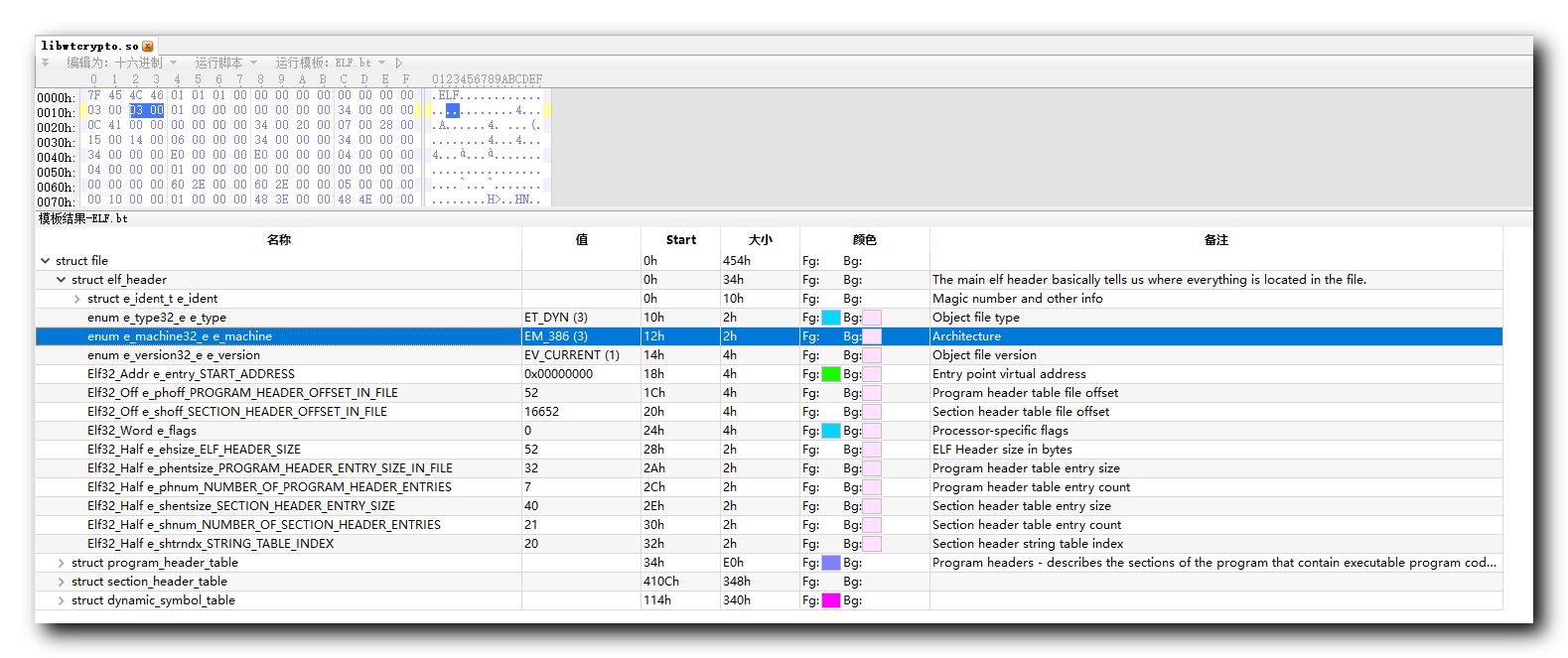

七、ELF 文件对应 CPU 架构

ELF 文件头 第 18 ~ 19 字节 : ELF 文件对应的 CPU 架构体系 , x86 / arm / mips ; 03 00 表示该 ELF 文件对应的 CPU 架构师 x86 架构 ;

03 00 小端格式 , 低位在低地址 , 值为 3 ;

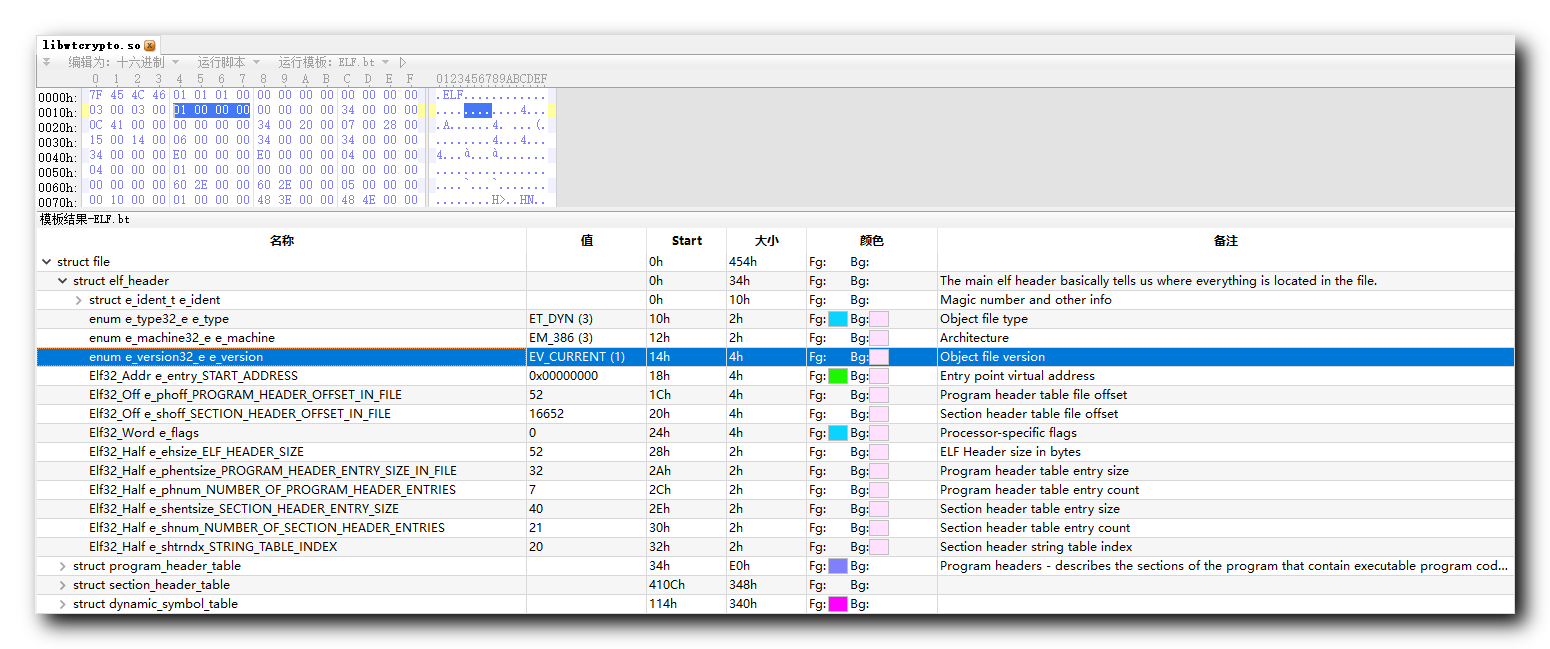

八、ELF 目标文件版本

ELF 文件头 第 20 ~ 23 字节 : 目标文件版本 ; 默认值 1 ;

01 00 00 00 小端格式 , 低位在低地址 , 值为 1 ;

九、可执行程序起始地址

ELF 文件头 第 24 ~ 27 字节 : 如果 ELF 是可执行文件 , 应该从哪个地址开始执行代码 ; 该值在可执行 ELF 文件中才有意义 , 动态库文件没有意义 ;

00 00 00 00 小端格式 , 低位在低地址 , 值为 0 ;

当前解析的 ELF 文件是动态库文件 , 该值没有实际意义 , 设置 0 默认值 ;

动态库并不能独立执行 , 需要由外部加载执行 ;

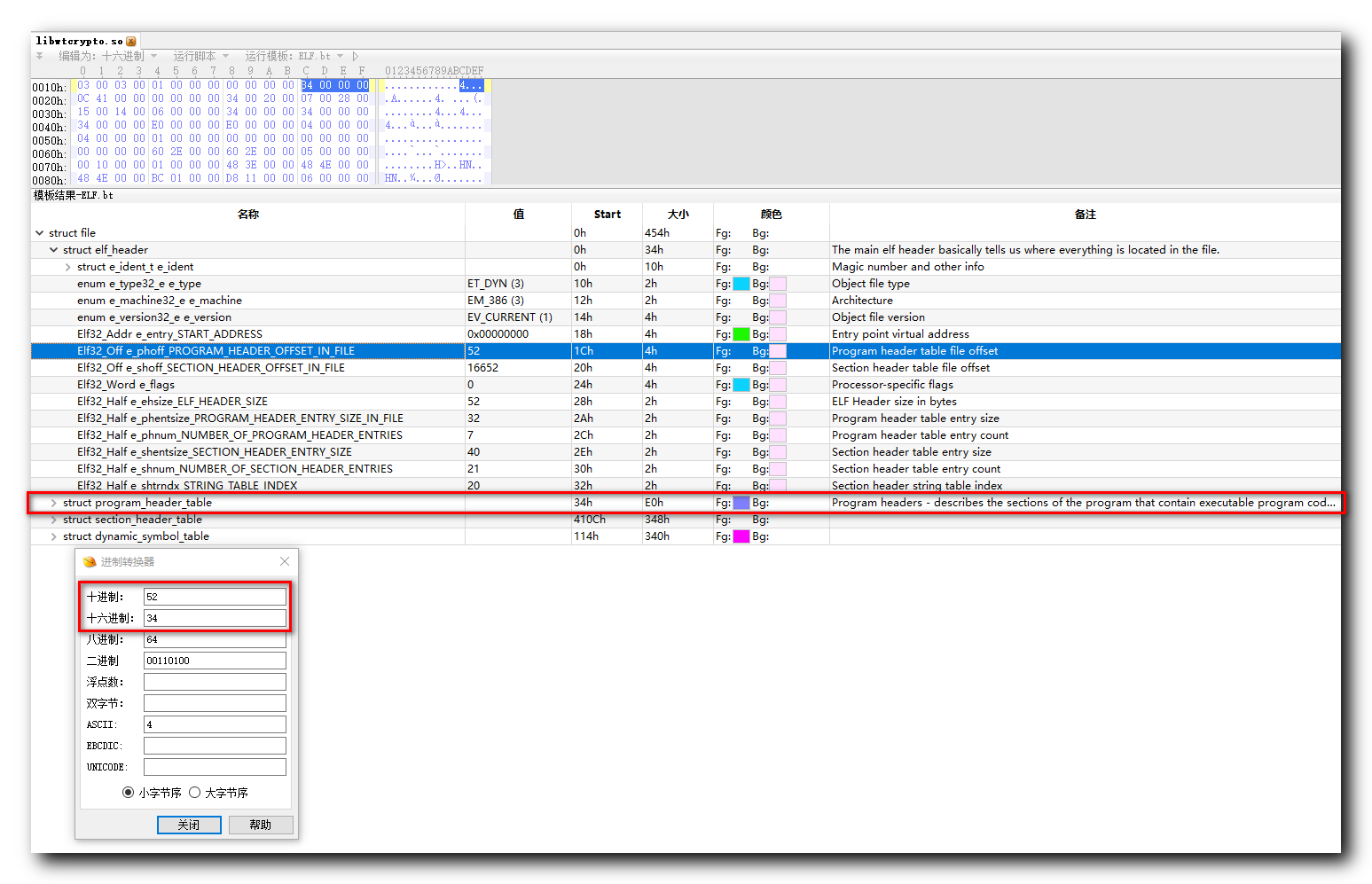

十、程序头偏移量

ELF 文件头 第 28 ~ 31 字节 : 程序头偏移量 ; 程序头的位置 , 从整个 ELF 文件的第 0 字节开始计数 ;

34 00 00 00 小端格式 , 低位在低地址 , 值为 0x34 , 转为十进制为 52 ;

该值说明程序头的起始位置是 ELF 文件的第 0x34 字节位置 ;

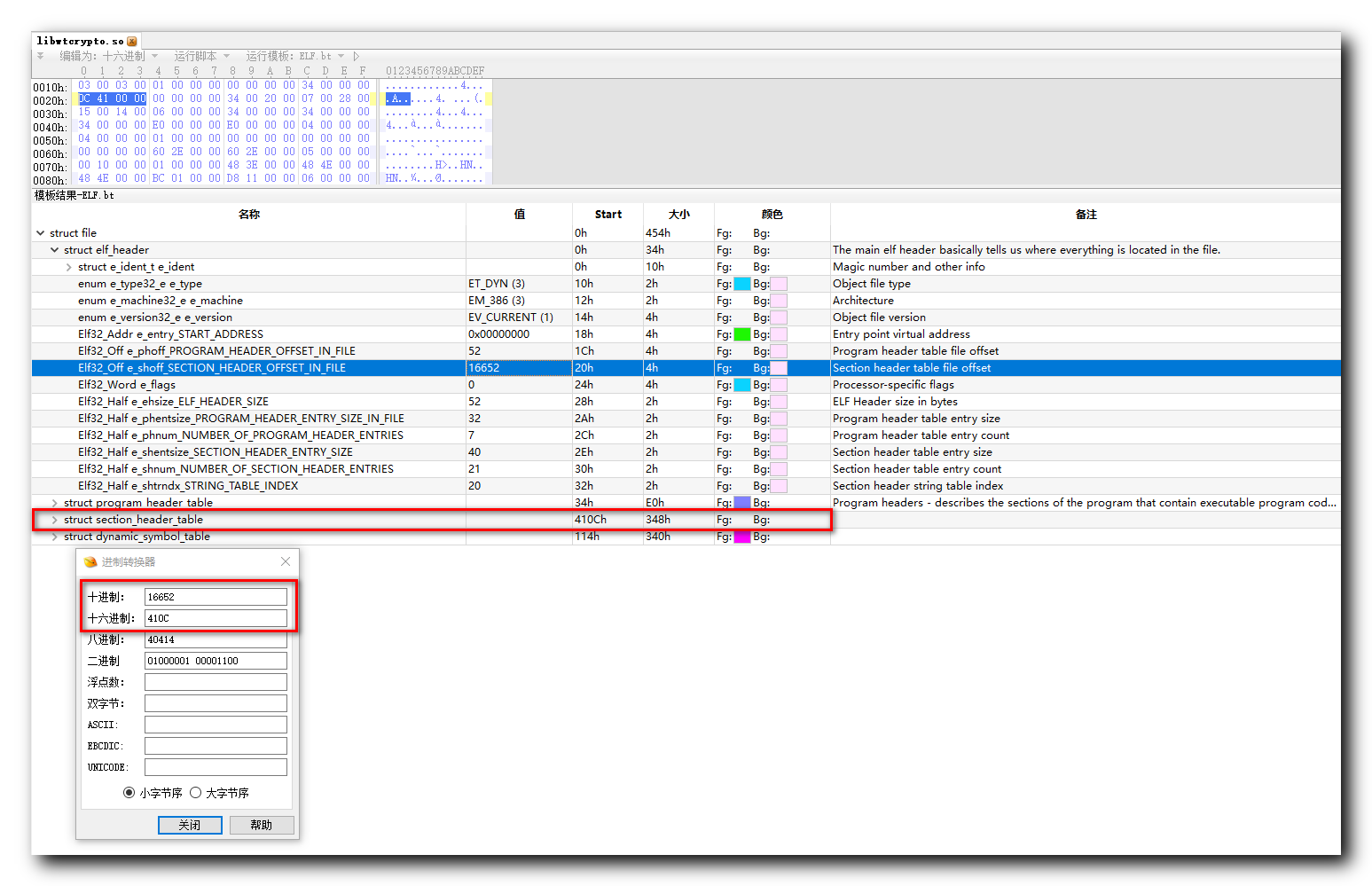

十一、节区头偏移量

ELF 文件头 第 32 ~ 35 字节 : 节区头偏移量 ; 节区头的位置 , 从整个 ELF 文件的第 0 字节开始计数 ;

0C 41 00 00 小端格式 , 低位在低地址 , 值为 0x410C , 转为十进制为 16652 ;

该值说明节区头的起始位置是 ELF 文件的第 0x410C 字节位置 ;

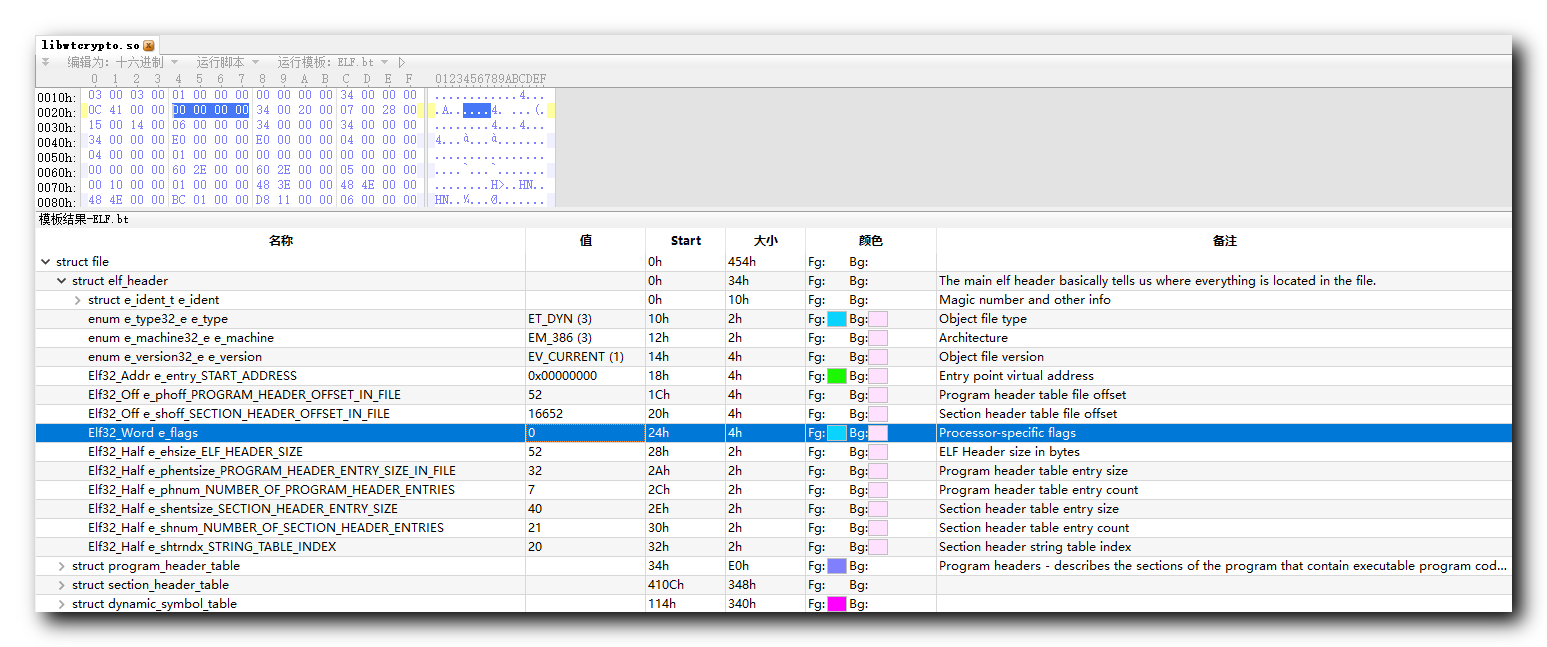

十二、处理器特定标志

ELF 文件头 第 36 ~ 39 字节 : 处理器特定标志 ; 默认为 0 ;

00 00 00 00 小端格式 , 低位在低地址 , 值为 0 ;

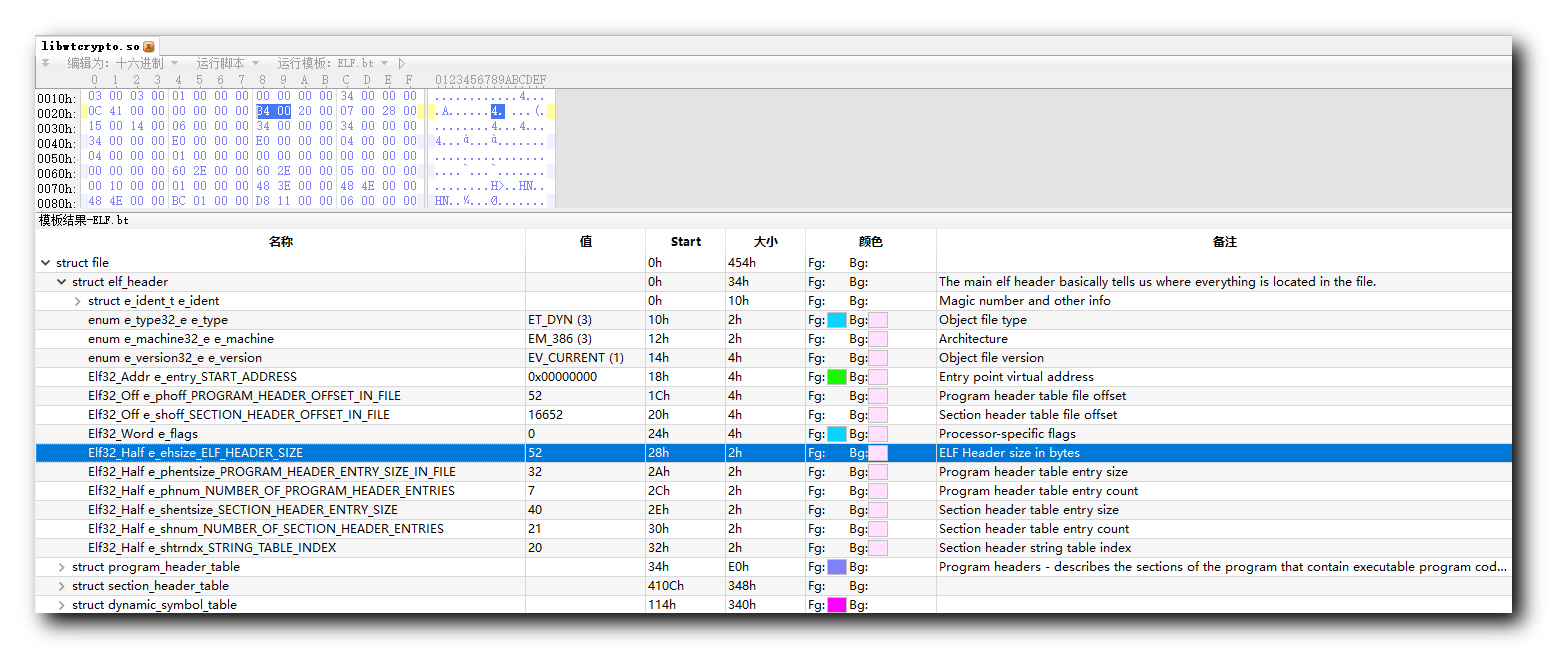

十三、ELF 文件头大小

ELF 文件头 第 40 ~ 41 字节 : ELF 文件头大小 ; 一般是 52 字节 ;

34 00 小端格式 , 低位在低地址 , 值为 52 ;

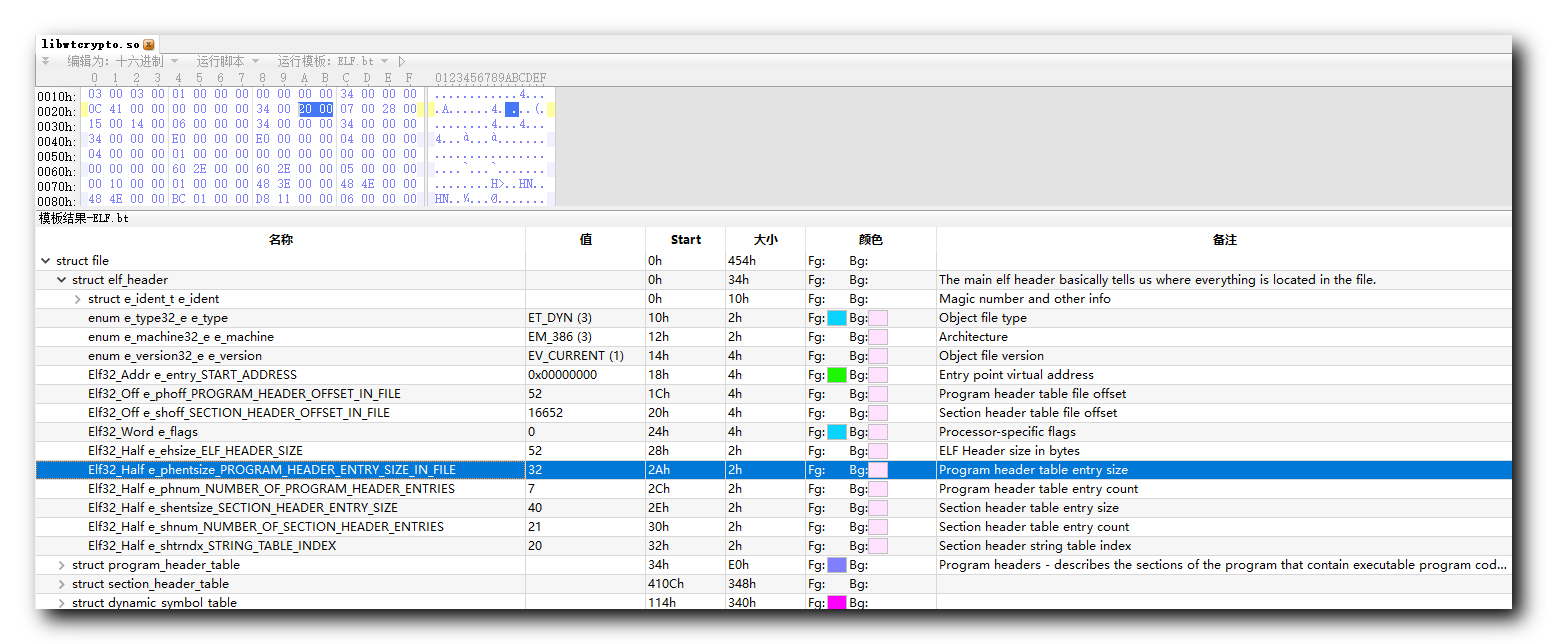

十四、ELF 程序头入口大小

ELF 文件头 第 42 ~ 43 字节 : ELF 程序头入口大小 ; 一般是 32 字节 ;

20 00 小端格式 , 低位在低地址 , 值为 32 ;

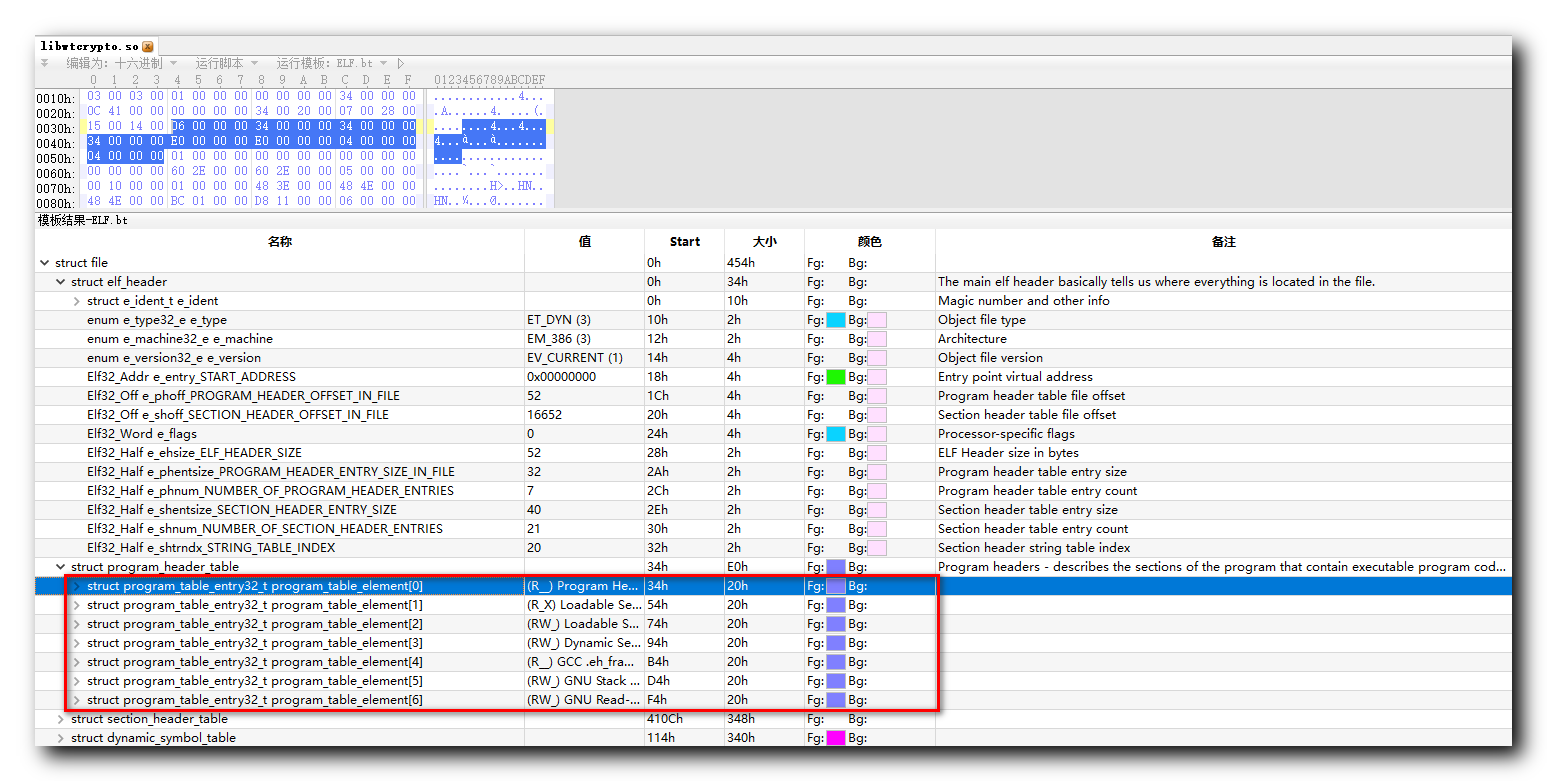

如下图所示 , 程序头是由 7 个入口组成 , 每个入口大小是 32 字节 ;

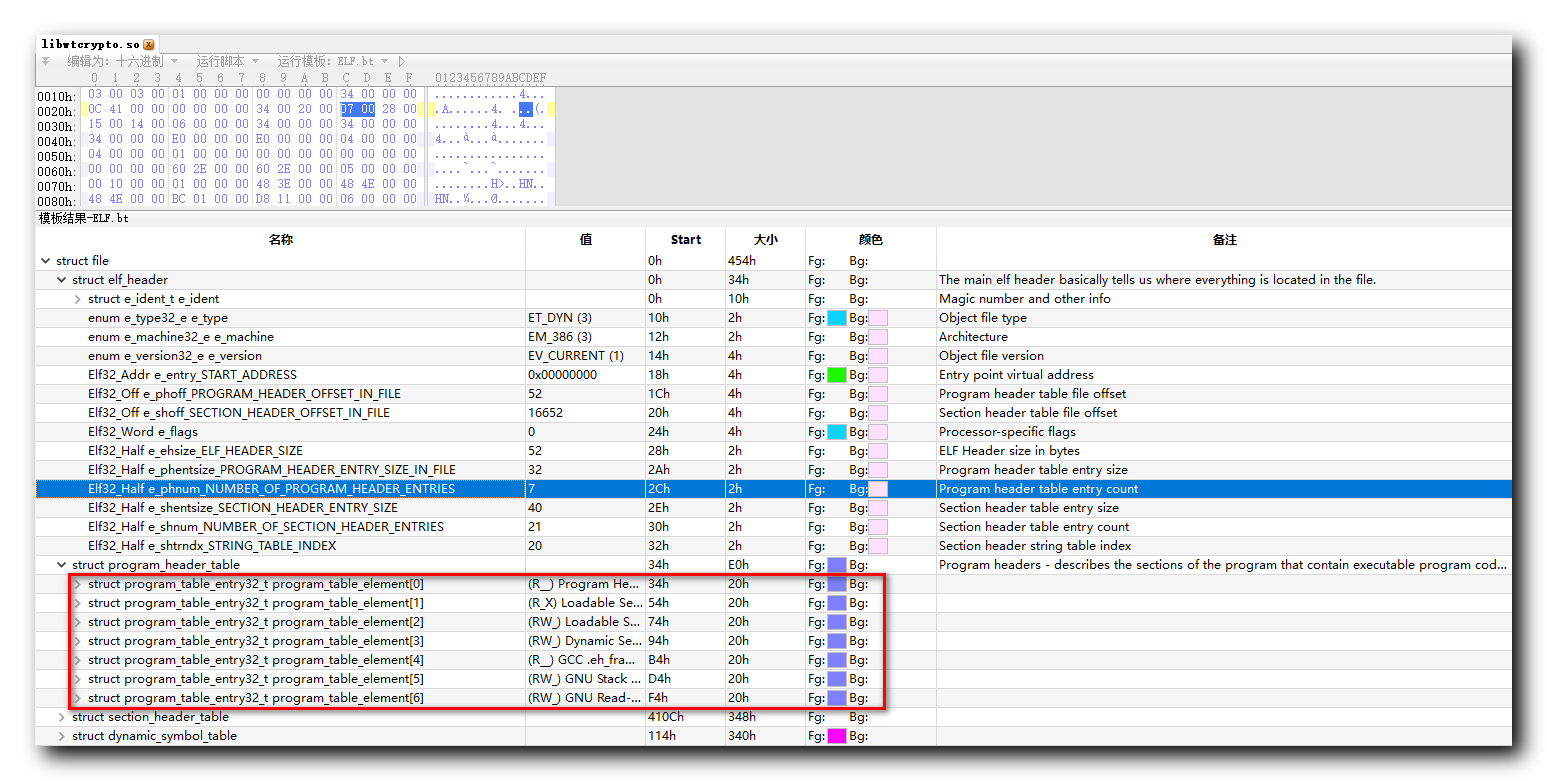

十五、ELF 程序头入口个数

ELF 文件头 第 44 ~ 45 字节 : ELF 程序头入口个数 ; 这里是 7 个 ;

07 00 小端格式 , 低位在低地址 , 值为 7 ;

如下图所示 , 程序头是由 7 个入口组成 , 每个入口大小是 32 字节 ;

十六、ELF 文件节区头入口大小

ELF 文件头 第 46 ~ 47 字节 : ELF 文件节区头入口大小字节数 ; 一般是 40 个字节 ;

28 00 小端格式 , 低位在低地址 , 值为 40 ;

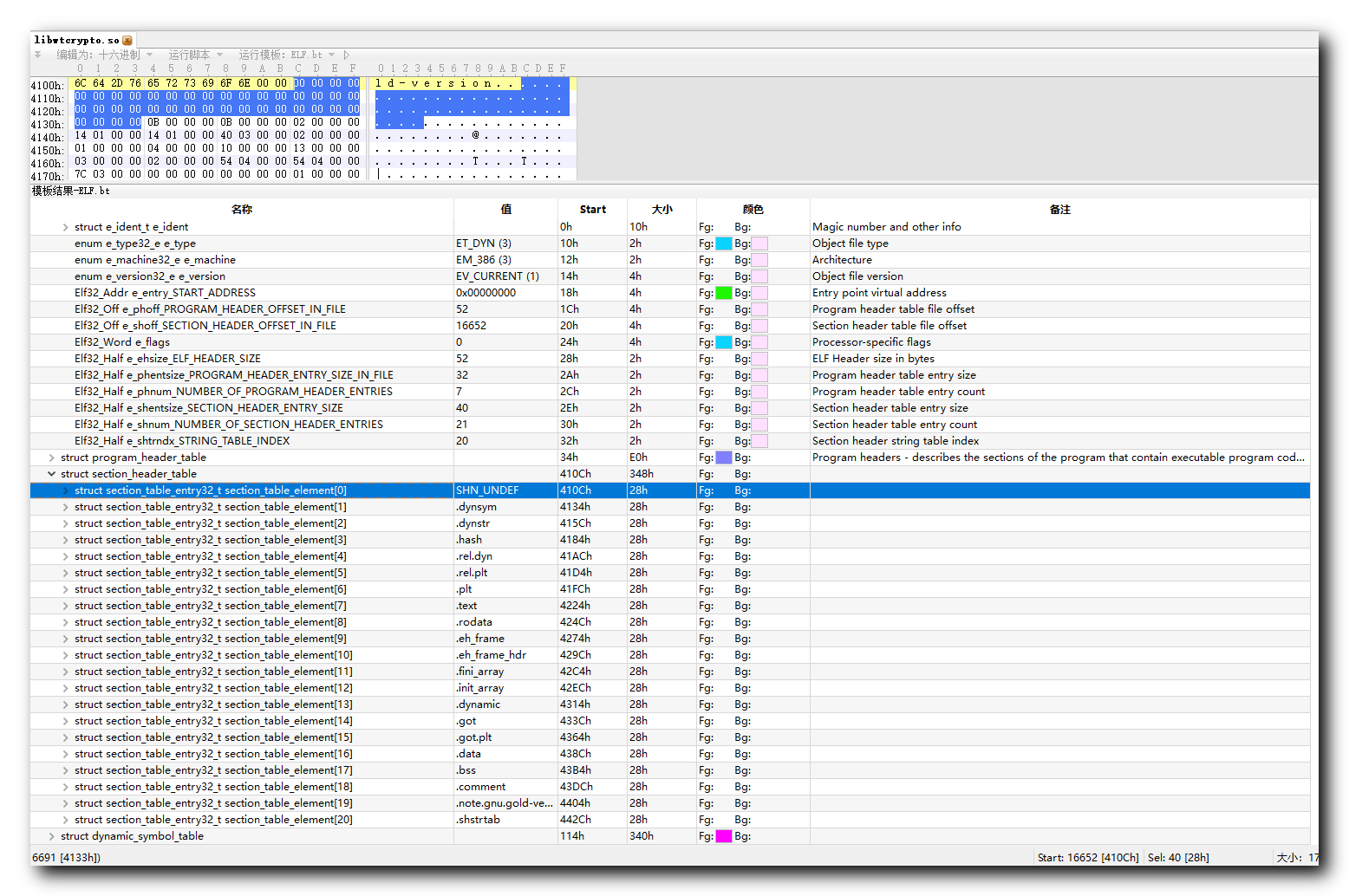

下图选中的部分 , 就是一个节区头入口的大小 , 有 21 个节区头入口 , 每个节区头入口大小 40 字节 ;

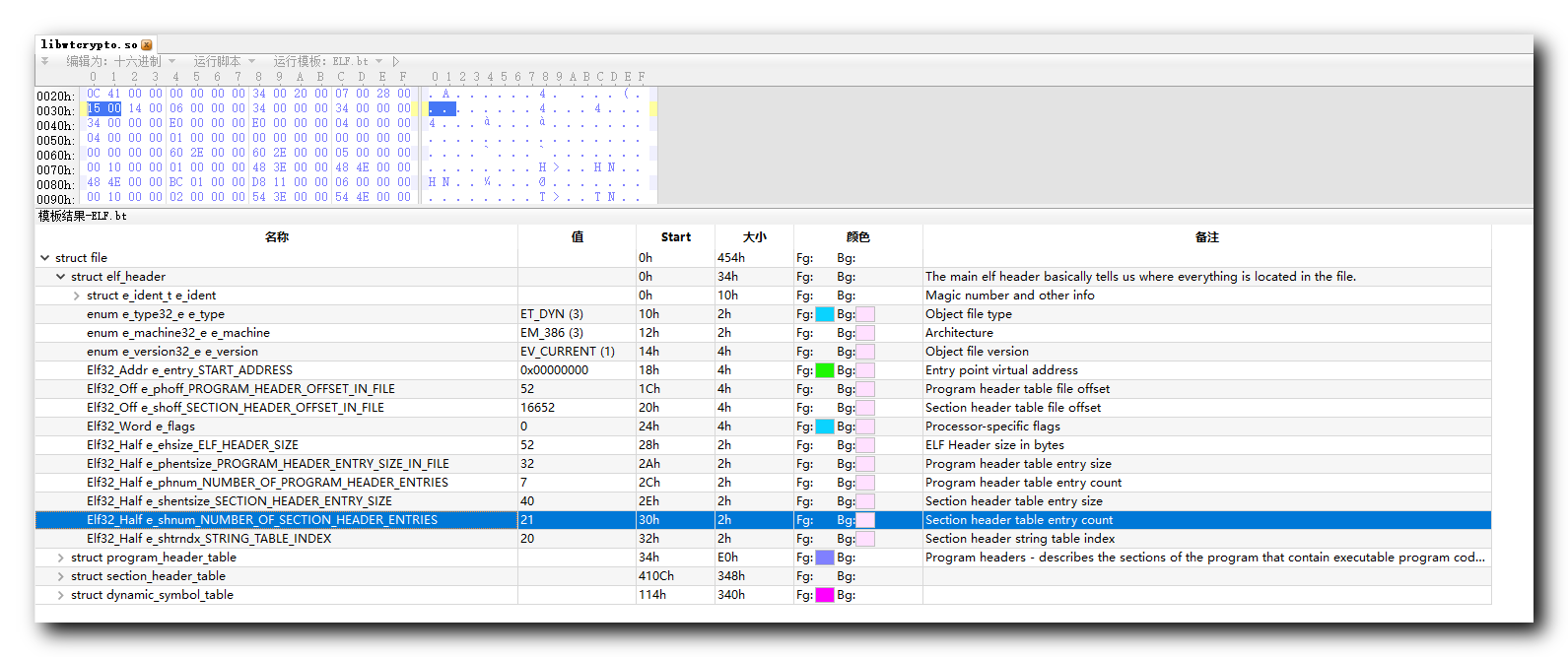

十七、ELF 文件节区头入口个数

ELF 文件头 第 48 ~ 49 字节 : ELF 文件节区头入口个数 ; 这里是 21 个 ;

15 00 小端格式 , 低位在低地址 , 值为 21 ;

下图选中的部分 , 就是一个节区头入口的大小 , 有 21 个节区头入口 , 每个节区头入口大小 40 字节 ;

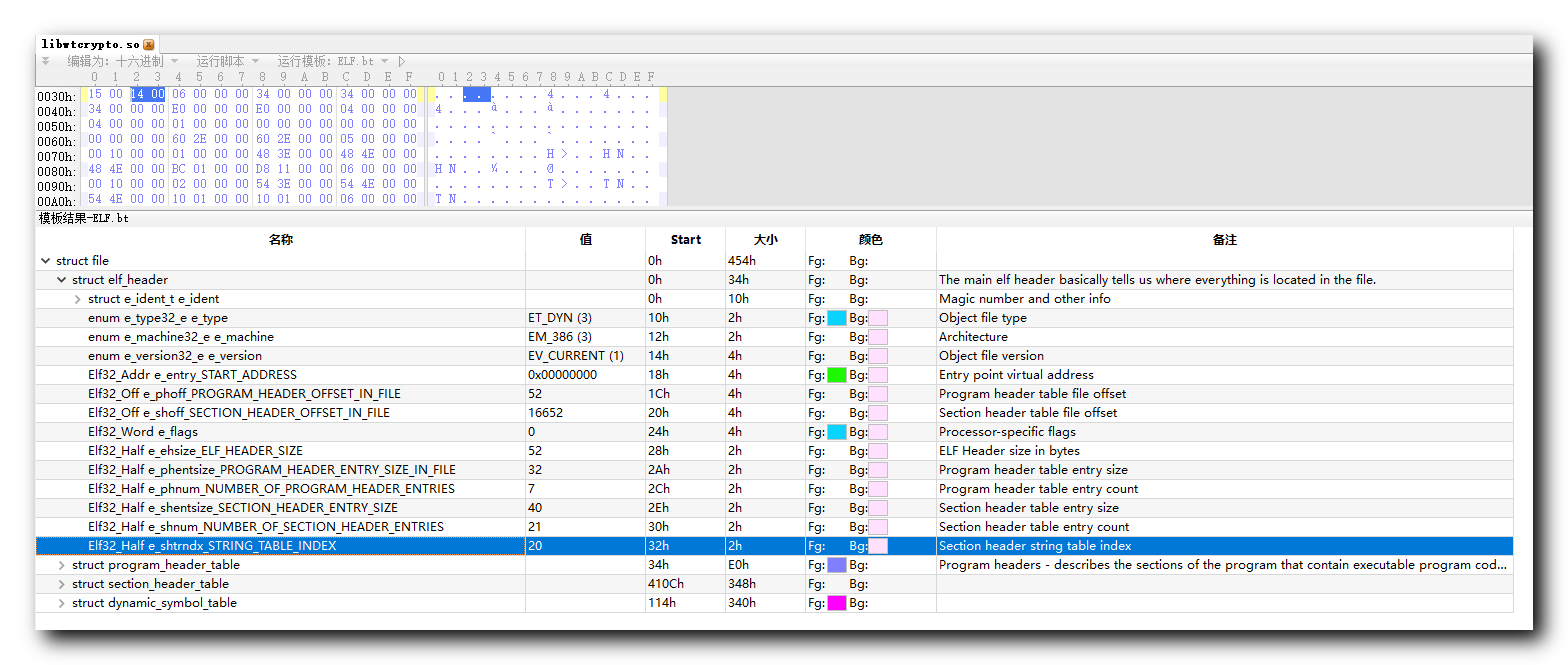

十八、字符表序号

ELF 文件头 第 50 ~ 51 字节 : ELF 文件 字符表序号 ; 这里是 20 ;

14 00 小端格式 , 低位在低地址 , 值为 20 ;

节区中 , 专门有一个节区用于存放字符表 , 这里的 20 序号的节区 , 就是字符表节区 ;
