一、正则表达式

1 . 正则表达式原子定义 :

如果 $R$ 是

• 字符集 $\Sigma$ 中的 $1$ 个字符 ,
• 空字符串 $\epsilon$ , 或
• 空集 $\{\varnothing \}$ ,

那么称 $R$ 是正则表达式 ;

2 . 正则表达式递归定义 :

如果 $R_1,R_2$ 是正则表达式 , 那么

• $R_1\cup R_2$ 是正则表达式 ;
• $R_1\circ R_2$ 是正则表达式 ;
• $R_1^{\ast }$ 是正则表达式 ;

上述是正则表达式的定义 , 这是一个结构归纳定义 ;

参考博客 :

• 【计算理论】正则语言 ( 正则语言运算 | 正则语言封闭性 )
• 【计算理论】正则语言 ( 正则表达式原子定义 | 正则表达式递归定义 | 正则表达式语言原子定义 | 正则表达式语言结构归纳 | 正则表达式语言示例 | 根据正则表达式构造自动机 )
• 【计算理论】正则语言 ( 推广型的非确定性有限自动机 GNFA | 删除状态 | 确定性有限自动机 转为 正则表达式 )

二、正则语言运算示例 ★

语言计算示例 :

① $A$ 语言 : $A=\{001,10,,111\}$

② $B$ 语言 : $B=\{\epsilon ,001\}$

1 . 并计算 : 将 $A,B$ 两个语言的集合 , 取 并集 即可 , 计算如下 :

$$\mathrm{A}\cup \mathrm{B}=\{001,10,111,\epsilon \}$$

2 . 串联计算 : $A$ 语言中的任意字符串 , 与 $B$ 语言中的任意字符串 , 串联在一起 , $A$ 语言中有 $3$ 个字符串 , $B$ 语言中有两个字符串 , 那么串联的结果有 $2\times 3=6$ 个 , 计算过程如下 :

$$\mathrm{A}\circ \mathrm{B}=\{001,10,111,001001,10001,111001\}$$

3 . 星计算 : $A$ 语言的星计算 , 该集合一定是一个无限的集合 , 如果 $A$ 语言不是空集 , 那么该 $A^{\ast }$ 集合个数是无限的 , 其可以由 $K$ 个字符串组成 , $K$ 取值 $0$ 到无穷大 , $[0,+\infty )$ ;

$${\mathrm{A}}^{\ast }=\{\epsilon ,001,10,111,\cdots \}$$

参考博客 :

• 【计算理论】正则语言 ( 正则语言运算 | 正则语言封闭性 )
• 【计算理论】正则语言 ( 正则表达式原子定义 | 正则表达式递归定义 | 正则表达式语言原子定义 | 正则表达式语言结构归纳 | 正则表达式语言示例 | 根据正则表达式构造自动机 )
• 【计算理论】正则语言 ( 推广型的非确定性有限自动机 GNFA | 删除状态 | 确定性有限自动机 转为 正则表达式 )

三、根据正则表达式构造自动机

根据下面的 正则表达式 构造 非确定性有限自动机 ( NFA ) , 刚好能 识别上述正则表达式表示的语言 ;

$(ab\cup a{)}^{\ast }$

构造能识别 $(ab\cup a{)}^{\ast }$ 语言 的 自动机 ;

I. 构造原子自动机 : 先构造能接收 单个字符 的自动机 ;

① 接收 $a$ 字符的自动机 : 下面的自动机是可以识别 $a$ 字符串的 ;

② 接收 $b$ 字符的自动机 : 下面的自动机是识别 $b$ 字符串的 ;

II. 拼装上述识别单个字符的 自动机 :

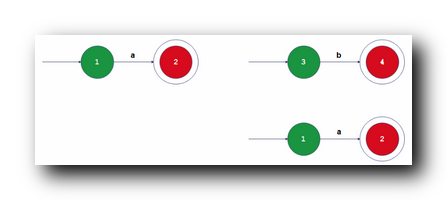

1 . 摆放自动机位置 : 将 $2$ 个能识别 $a$ 字符串的自动机 , 与 $1$ 个能识别 $b$ 字符串的自动机 , 按照如下排列放置 ;

2 . $ab$ 对应自动机构造 :

① 自动机连接方式 : $a$ 正则表达式语言 自动机 与 $b$ 正则表达式语言 自动机 是串联在一起的 ;

② 串联两个自动机的状态 : 使用 $\epsilon$ 箭头 , 串联 $a$ 对应自动机的接受状态 -> $b$ 对应自动机的开始状态 ;

③ 修改 前者 的状态 : 同时将 $a$ 对应自动机的接受状态 改为非接受状态 ;

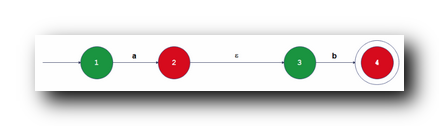

下面是 $ab$ 正则表达式 表达的语言 对应的自动机表示 :

3 . $ab\cup a$ 对应自动机构造 :

① 添加新开始状态 : 重新添加一个开始状态 ;

② 连接并运算前者 : 使用 $\epsilon$ 箭头 从这个新添加的开始状态 指向 $ab$ 自动机开始状态 ;

③ 连接并运算后者 : 使用 $\epsilon$ 箭头 从这个新添加的开始状态 指向 $a$ 自动机开始状态 ;

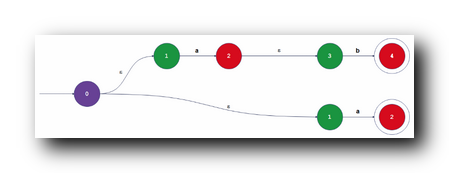

下面是 $ab\cup a$ 正则表达式 表达的语言 对应的自动机表示 :

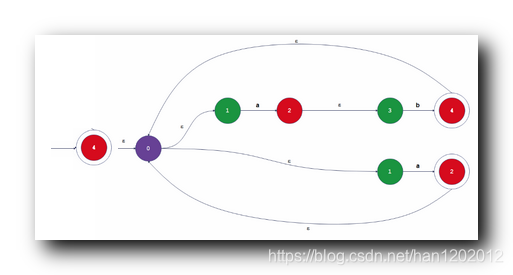

4 . $(ab\cup a{)}^{\ast }$ 对应自动机构造 :

① 构造方法 : 就是 在 $(ab\cup a)$ 对应自动机的基础上 , 使用 $\epsilon$ 箭头 , 从 接受状态 指向 开始状态 ;

② 连接个数 : 所有的接受状态 , 都 使用 $\epsilon$ 箭头 指向开始状态 , 这里有两个接受状态 , 需要都指向开始状态 ;

③ 添加新的开始状态 : 添加接受状态作为开始状态 , 指向开始状态 ;

参考博客 :

• 【计算理论】正则语言 ( 正则语言运算 | 正则语言封闭性 )
• 【计算理论】正则语言 ( 正则表达式原子定义 | 正则表达式递归定义 | 正则表达式语言原子定义 | 正则表达式语言结构归纳 | 正则表达式语言示例 | 根据正则表达式构造自动机 )
• 【计算理论】正则语言 ( 推广型的非确定性有限自动机 GNFA | 删除状态 | 确定性有限自动机 转为 正则表达式 )
