一、TCP / IP 协议栈

TCP / IP 协议栈 :

① 应用层 : HTTP , FTP , DNS ;

② 传输层 : TCP , UDP ;

③ 网络层 : ARP , IP , ICMP , IGMP ;

④ 数据链路层 : PPP , HDLC , CDMA , CSMA ;

ARP 协议 为 IP 协议服务 ; IP 协议为 ICMP 协议 和 IGMP 协议服务 ;

二、IP 数据报 格式

IP 数据包格式 :

① IP 数据报 组成 : 首部 , 数据部分 ;

② 首部数据组成 : 分为 固定部分 $20$ 字节 , 可变部分 ; 可变部分可有可无 , 大部分情况下没有可变数据 ;

③ 数据部分 : 其中数据部分是 传输层的 报文段 ;

④ 发送顺序 : 先发送首部 , 然后发送 数据部分 ;

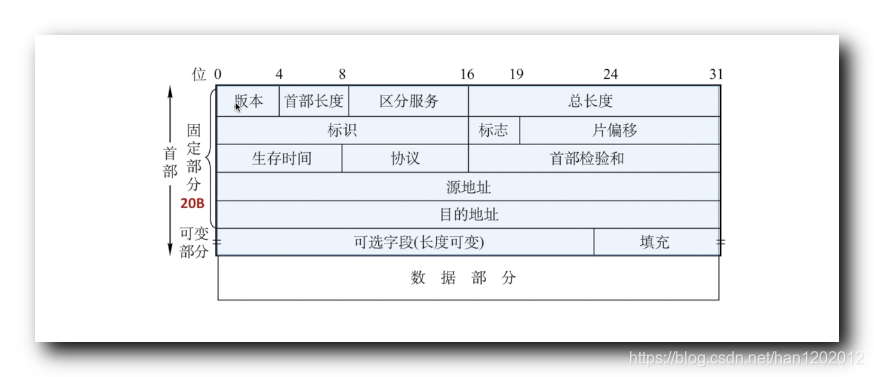

三、IP 数据报 首部格式

IP 数据报 首部格式 :

版本 : $4$ 比特 , $[0,3]$ 位 , IPv4 / IPv6 , 目前使用的是 IPv4 版本 ;

首部长度 : $4$ 比特 , $[4,7]$ 位 , 单位是 $4$ 字节 , 最小值是 $5$ , 那么最小的首都大小是 $5\times 4=20$ 字节 ;

区分服务 : $8$ 比特 . $[8,15]$ 位 , 期望获取的服务类型 , 一般情况下不使用 ;

总长度 : $16$ 比特 , $[16,31]$ 位 , 首部长度 + 数据部分 的总长度 ; 单位是 $1$ 字节 ; 长度最大值是 $2^{1}6-1=65535$ 字节 ;

生存时间 : $8$ 比特 , $[32,39]$ 位 , IP 分组保质期 , 每经过一个路由器 , 生存时间 $-1$ , 如果生存时间变为 $0$ , 直接丢弃 ; 防止 无法交付的数据包 , 无限制的再网络上传输 ;

协议字段 : $8$ 比特 , $[40,47]$ 位 , 数据部分使用的协议 ; 下面是协议名称 与 字段值的对应关系 ;

• ICMP : 1
• IGMP : 2
• TCP : 6
• EGP : 8
• IGP : 9
• UDP : 17
• IPv6 : 41
• ESP : 50
• OSPF : 89

首部检验和 : 检验首部的字段 ;

源地址 / 目的地址 : 长度都是 32 位 , IPv4 的地址长度是 32 位 ;

可选字段 : 范围是可变的 , 取值范围 $0$ 到 $40$ 字节之间 , 用于排错 , 测量 , 安全措施等 ;

填充字段 : 都是 $0$ , 用于将首部补全成 $4$ 字节的整数倍位数 ;
