一、绘图相关设置

1、绘制多图

绘图相关设置 :

开关网格 : grid on/off

开关 box : box on/off , 坐标轴的 下方是 $x$ 轴 , 左侧是 $y$ 轴 , 上方和右侧是 box ;

开关坐标轴 : axis on/off

普通坐标轴 : axis normal , 默认坐标轴样式 ;

square 坐标轴 : axis square , 坐标轴的 $x$ 轴范围与 $y$ 轴范围相等 ;

equal 坐标轴 : axis equal , $x$ 轴单位刻度与 $y$ 轴单位刻度长度相等 , 最能体现出实际的曲线 ;

equal tight 坐标轴 : axis equal tight , 在 equal 坐标轴基础上 , 将曲线剪切出来 ;

二、绘图相关代码示例

1、四个坐标样式展示

四个坐标样式展示 :

% 生成 x 轴数据 , -10 ~ 10 , 步长 0.1
t = 0 : 0.1 : 2 * pi;

% x,y 轴变量
x = 3 * cos(t);
y = sin(t);

% 在第一行第一列绘制图形, 坐标轴正常 normal
subplot(2,2,1);
plot(x,y);
axis normal

% 在第一行第二列绘制图形, 坐标轴方形 square
subplot(2,2,2);
plot(x,y);
axis square

% 在第二行第一列绘制图形, 坐标轴 equal
subplot(2,2,3);
plot(x,y);
axis equal

% 在第二行第二列绘制图形, 坐标轴 equal tight
subplot(2,2,4);
plot(x,y);
axis equal tight






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26


运行效果 :

上面绘制出来的图的效果 , 最正确的是第 $3$ 张图的样式 equal , $x$ 轴上长度 $1$ 与 $y$ 轴上长度 $1$ 相同 , 是最直观的效果 ;

square 样式表示的是坐标轴的 $x$ 轴和 $y$ 轴长度相同 ;

equal tight 样式是在 equal 样式基础上 , 贴边切割有效曲线图形 ;

2、网格开关

代码示例 :

% 生成 x 轴数据 , -10 ~ 10 , 步长 0.1
t = 0 : 0.1 : 2 * pi;

% x,y 轴变量
x = 3 * cos(t);
y = sin(t);

% 在第一行第一列绘制图形
subplot(2,1,1);
plot(x,y);

% 打开网格
grid on


% 在第一行第二列绘制图形
subplot(2,1,2);
plot(x,y);

% 关闭网格
grid off






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21


绘图效果 : 第一个网格打开 , 第二个网格关闭 ;

3、box 开关

代码示例 :

% 生成 x 轴数据 , -10 ~ 10 , 步长 0.1
t = 0 : 0.1 : 2 * pi;

% x,y 轴变量
x = 3 * cos(t);
y = sin(t);

% 在第一行第一列绘制图形
subplot(2,1,1);
plot(x,y);

% 打开 box
box on


% 在第一行第二列绘制图形
subplot(2,1,2);
plot(x,y);

% 关闭 box
box off






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

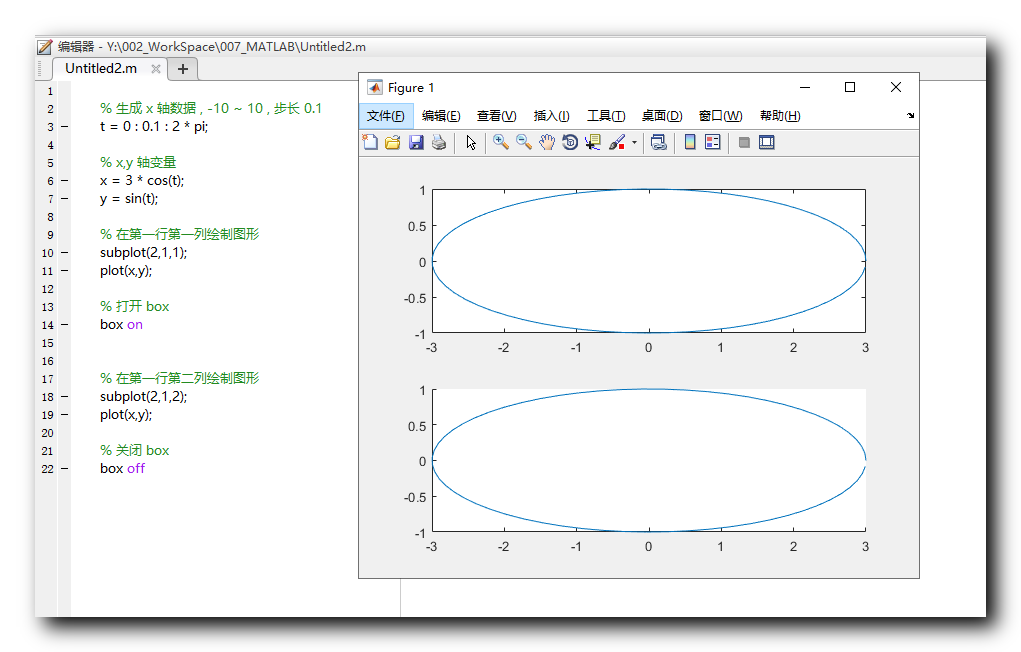

绘图效果 : 第一个 box 打开 , 第二个 box 关闭 ;

4、坐标轴开关

代码示例 :

% 生成 x 轴数据 , -10 ~ 10 , 步长 0.1
t = 0 : 0.1 : 2 * pi;

% x,y 轴变量
x = 3 * cos(t);
y = sin(t);

% 在第一行第一列绘制图形
subplot(2,1,1);
plot(x,y);

% 打开 坐标轴
axis on


% 在第一行第二列绘制图形
subplot(2,1,2);
plot(x,y);

% 关闭 坐标轴
axis off






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21


绘图效果 : 第一个 坐标轴打开 , 第二个 坐标轴关闭 ;
