一、Pie Chart 饼图

1、pie 函数

pie 函数文档 : https://ww2.mathworks.cn/help/matlab/ref/pie.html

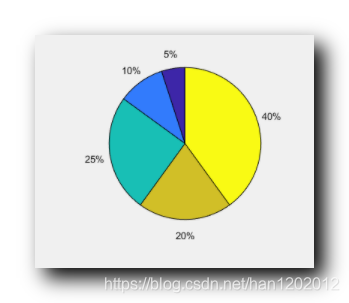

pie 函数 , 传入一个向量作为参数 , 即可在饼图中绘制对应元素的值 , 绘制时根据数值自动分配百分比 ;

% 饼图的数值列表
x = [1, 2, 5, 4, 8];

% 绘制饼图 , 绘制时根据数值自动分配百分比
pie(x);






1

2

3

4

5

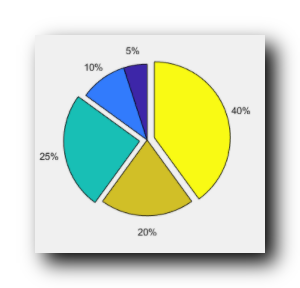

饼图还可以拆分部分扇形独立出来 , 效果如下 ;

使用向量表示哪些部分独立出来 , $[0,0,1,0,1]$ , $1$ 表示独立出来 , $0$ 表示默认 ;

% 饼图的数值列表
x = [1, 2, 5, 4, 8];

% 绘制饼图 , 绘制时根据数值自动分配百分比
% 后面跟着 有 x 相同个数的向量 ,
% 0 元素代表默认
% 1 元素代表分离出来
pie(x, [0, 0, 1, 0, 1]);






1

2

3

4

5

6

7

8


2、pie3 函数

pie3 函数文档 : https://ww2.mathworks.cn/help/matlab/ref/pie3.html

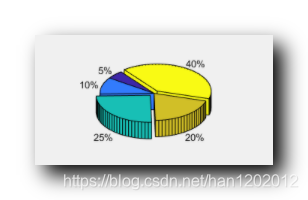

pie3 函数与 pie 函数用法相同 , 只是绘制的是三维饼图 ;

% 饼图的数值列表
x = [1, 2, 5, 4, 8];

% 绘制 3D 饼图 , 绘制时根据数值自动分配百分比
% 后面跟着 有 x 相同个数的向量 ,
% 0 元素代表默认
% 1 元素代表分离出来
pie3(x, [0, 0, 1, 0, 1]);






1

2

3

4

5

6

7

8


3、饼图示例

代码示例 :

% 饼图的数值列表
x = [1, 2, 5, 4, 8];

% 绘制第一张图像
subplot(1, 3, 1);

% 绘制饼图 , 绘制时根据数值自动分配百分比
pie(x);



% 绘制第二张图像
subplot(1, 3, 2);

% 绘制饼图 , 绘制时根据数值自动分配百分比
% 后面跟着 有 x 相同个数的向量 ,
% 0 元素代表默认
% 1 元素代表分离出来
pie(x, [0, 0, 1, 0, 1]);



% 绘制第三张图像
subplot(1, 3, 3);

% 绘制 3D 饼图 , 绘制时根据数值自动分配百分比
% 后面跟着 有 x 相同个数的向量 ,
% 0 元素代表默认
% 1 元素代表分离出来
pie3(x, [0, 0, 1, 0, 1]);






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

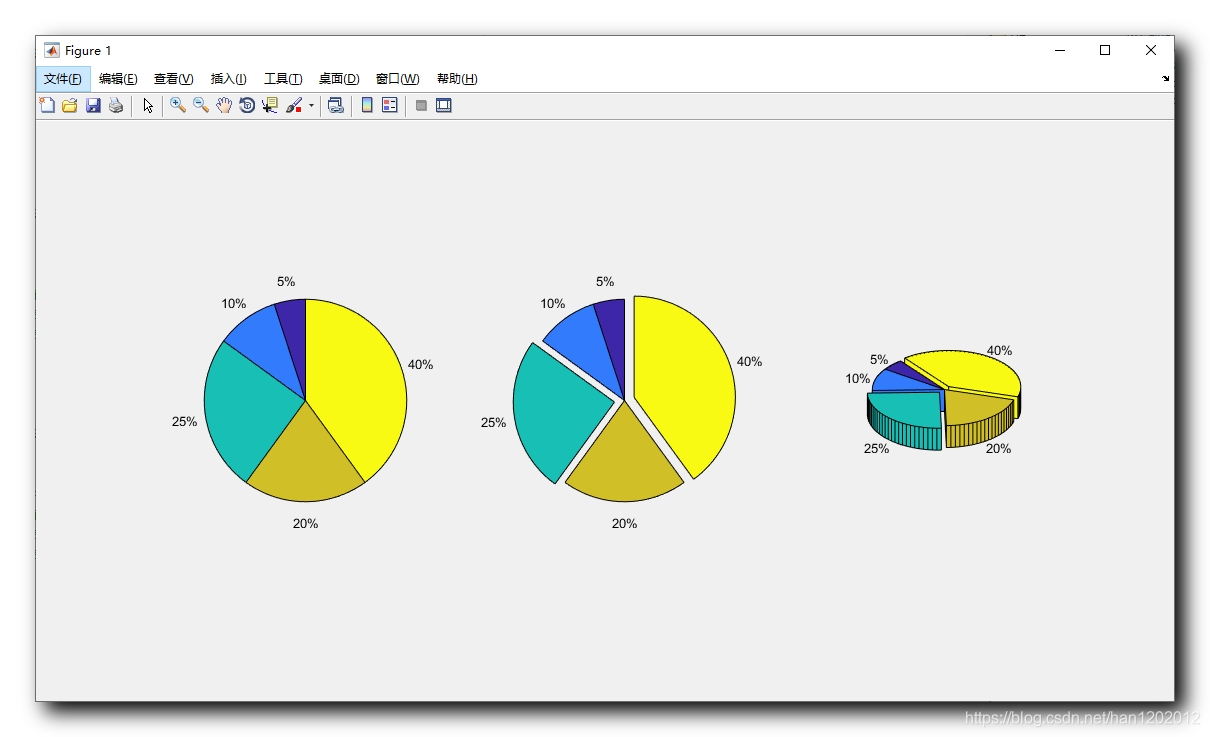

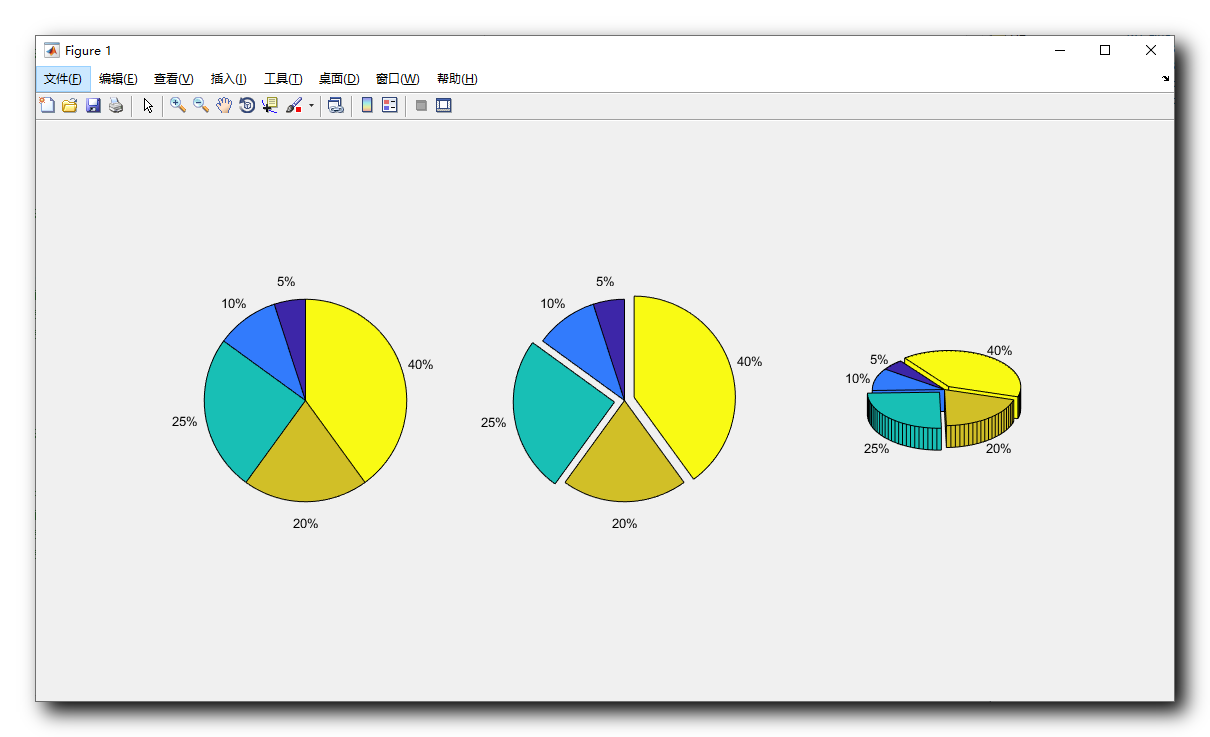

绘图结果 :
