一、绘制网格 + 等高线

1、meshc 函数

meshc 函数参考文档 :https://ww2.mathworks.cn/help/matlab/ref/meshc.html

meshc 函数的作用是 mesh 函数 + contour 函数的 综合效果 , 在绘制平面网格的同时 , 在下方绘制等高线 ;

参考 【MATLAB】三维图形绘制 ( 三维平面图 | 二维网格 | meshgrid 函数 | 绘制网格 | mesh 函授 | 绘制平面 | surf 函数 | 绘制等高线 | contour 函数 ) 博客 ;

2、代码示例

代码示例 :

% 生成 x 向量
x = -2 : 0.1 : 2;

% 生成 y 向量
y = -2 : 0.1 : 2;

% 生成 X Y 两个矩阵
% 生成了 x-y 坐标轴上的网格
[X, Y] = meshgrid(x, y);

% 生成 Z 矩阵
Z = X .* exp (-X .^ 2 - Y .^ 2);

% 绘制网格 + 等高线
meshc(X, Y, Z);

grid on;






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17


执行效果 :

二、绘制平面 + 等高线

1、surfc 函数

surfc 函数参考文档 : https://ww2.mathworks.cn/help/matlab/ref/surfc.html

surfc 函数执行效果是绘制平面图 + 等高线 , 相当于 surf 函数 + contour 函数 执行效果 ;

参考 【MATLAB】三维图形绘制 ( 三维平面图 | 二维网格 | meshgrid 函数 | 绘制网格 | mesh 函授 | 绘制平面 | surf 函数 | 绘制等高线 | contour 函数 ) 博客 ;

2、代码示例

代码示例 :

% 生成 x 向量
x = -2 : 0.1 : 2;

% 生成 y 向量
y = -2 : 0.1 : 2;

% 生成 X Y 两个矩阵
% 生成了 x-y 坐标轴上的网格
[X, Y] = meshgrid(x, y);

% 生成 Z 矩阵
Z = X .* exp (-X .^ 2 - Y .^ 2);

% 绘制平面 + 等高线
surfc(X, Y, Z);

grid on;






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

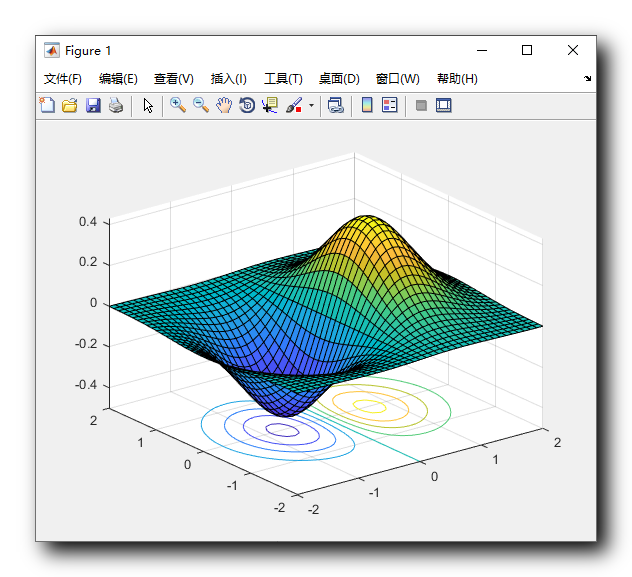

执行效果 :
