【MATLAB】进阶绘图 ( MATLAB 颜色值 | 条形图示例 | 查找对象属性方法 | 修改条形图属性 )
一、MATLAB 颜色值
如果系统定义的颜色值不够用 , 可以使用 [ R , G , B ] \rm [R,G,B] [R,G,B] 向量 , 自己定义颜色值 ;
每个元素占 8 8 8 位 ( 1 1 1 字节 ) , 取值范围 [ 0 , 255 ] [0,255] [0,255] ;
这个很基础 , 不再详细介绍 ;
随便找个 RGB 颜色值 与 十六进制数值转换工具 : 这类工具网上有很多 ;
二、条形图示例
修改下面的条形图的颜色值 , 金牌使用金色 , 银牌使用银色 , 铜牌使用黄铜颜色 ;
条形图绘制代码 :
% 金牌数量
gold = [46, 38, 29, 24, 13];
% 银牌数量
silver = [29, 27, 17, 26, 8];
% 铜牌数量
bronze = [29, 23, 19, 32, 7];
% 绘制条形图 , 返回一个 1 x 3 的 Bar 数组
h = bar(1:5, [gold' silver' bronze']);
% 在命令行窗口 , 打印该 h 返回值内容
h
legend('金牌', '银牌', '铜牌');
% 指定 5 个字符串作为 5 个刻度
set(gca, 'XTickLabel', {'鹰', '兔', '鸡', '熊', '棒'});
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19

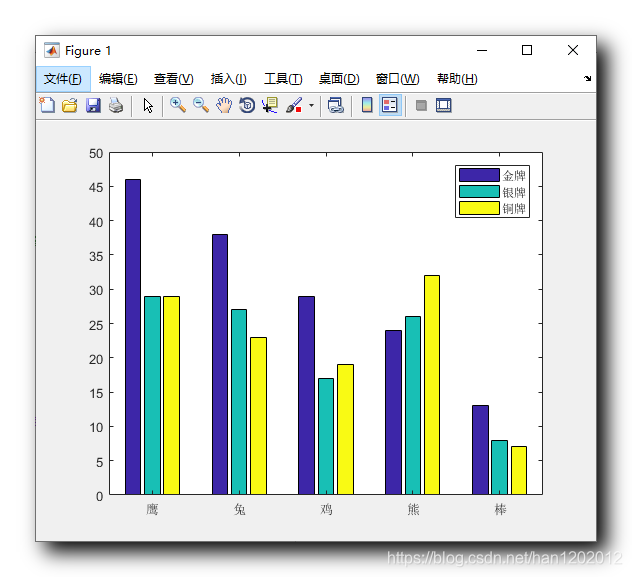

绘制结果 :

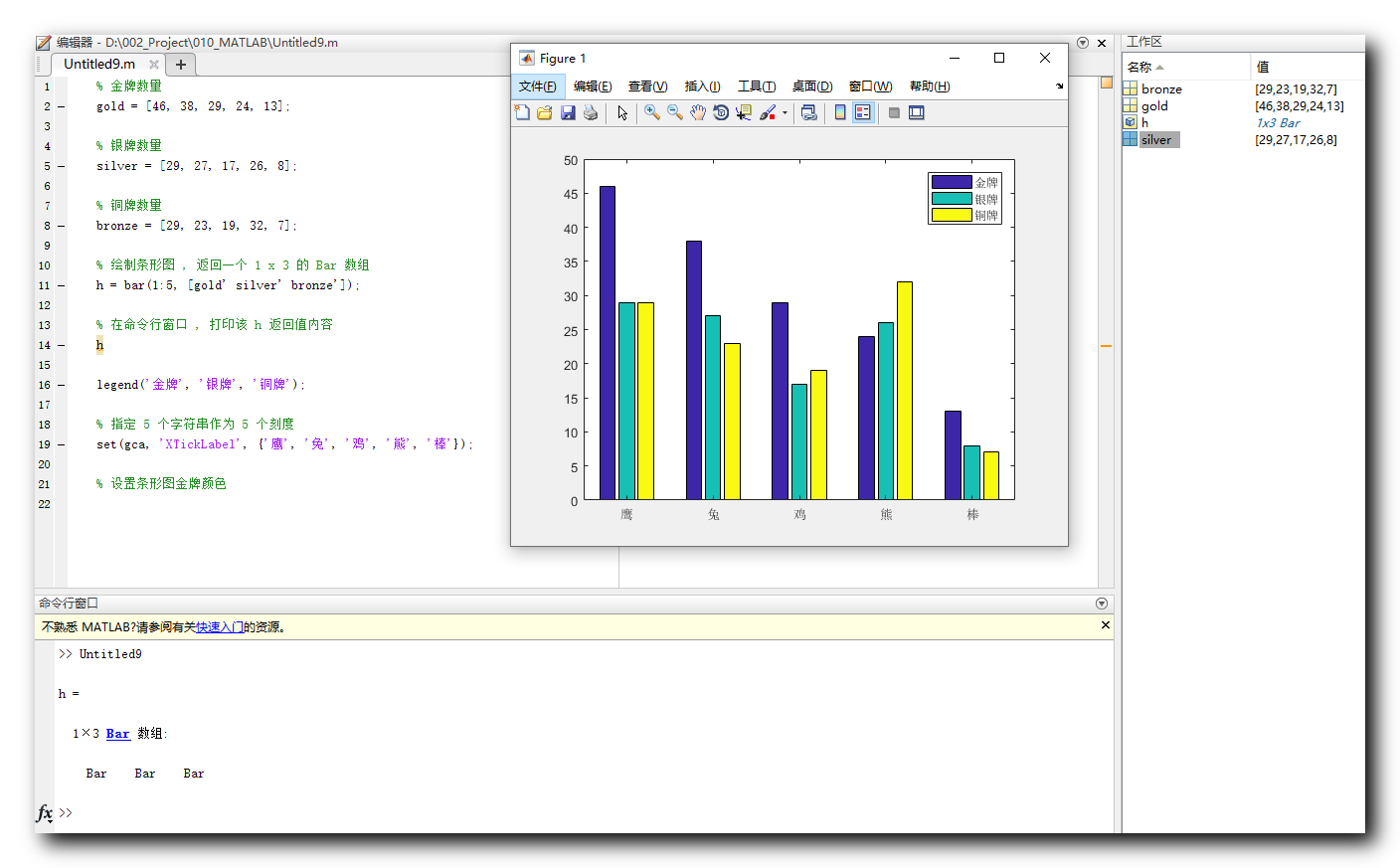

命令行打印结果 :
>> Untitled9
h =
1×3 Bar 数组:
Bar Bar Bar
- 1
- 2
- 3
- 4
- 5
- 6
- 7
完整执行过程 :
三、查找条形图相关属性
bar 函数执行结果 , 返回值 h 是一个 1 x 3 的 Bar 数组 , 每个元素都是一个 Bar 对象 ;
% 绘制条形图 , 返回一个 1 x 3 的 Bar 数组
h = bar(1:5, [gold' silver' bronze']);
- 1
- 2

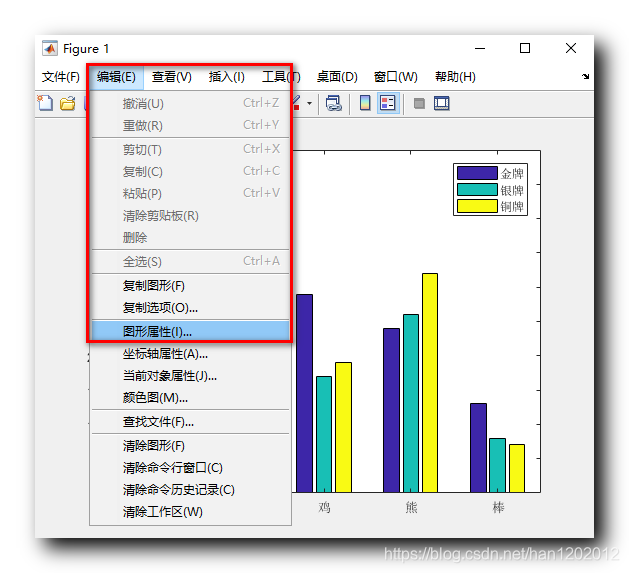

在 Figure 1 对话框中 , 选择 " 菜单栏 / 编辑 / 图形属性 " 选项 ,

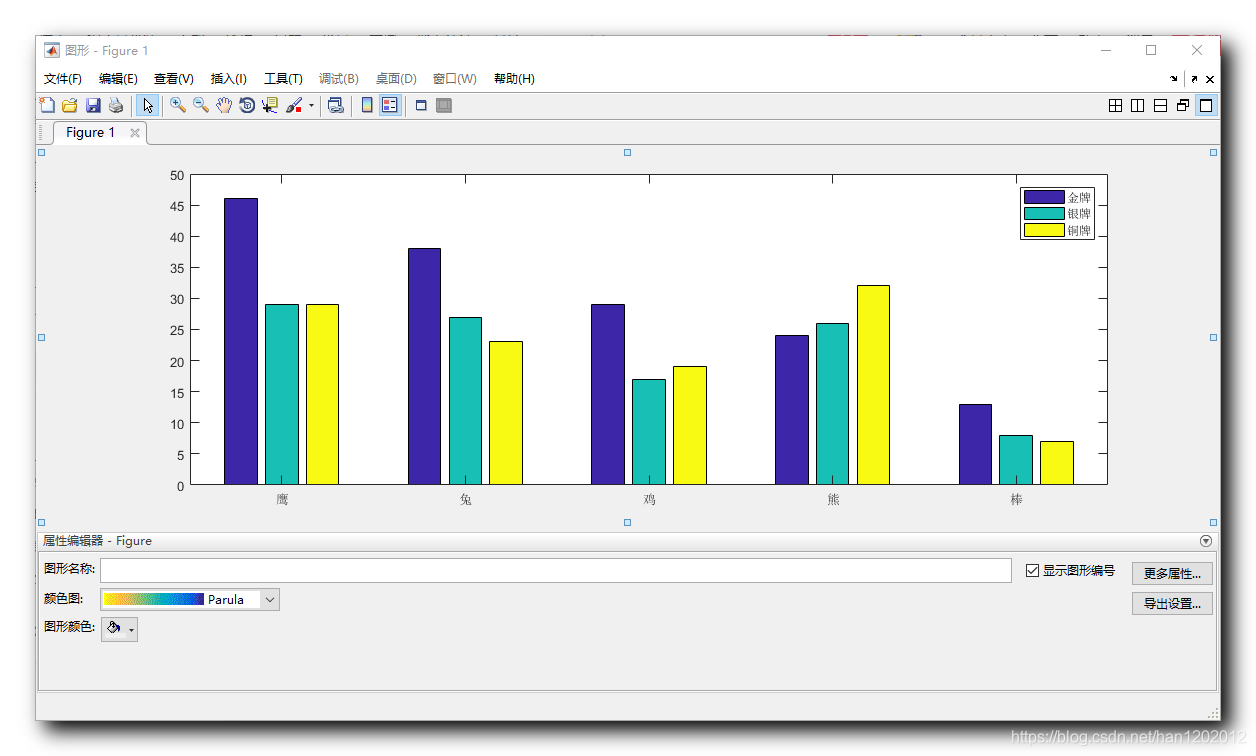

进入图形属性编辑界面 ,

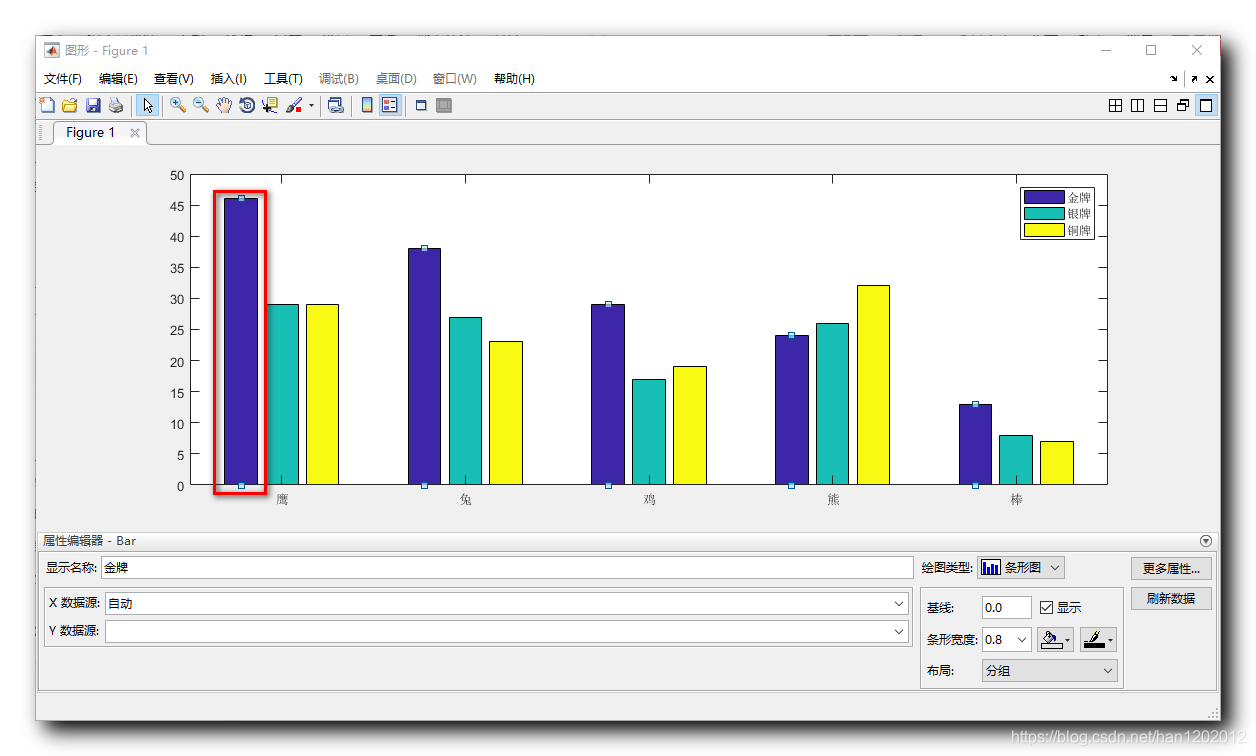

点击要改变颜色的图形 , 即可看到 " 属性编辑器 - Bar " ,
这里有 3 3 3 个 Bar , 分别对应 h = bar(1:5, [gold' silver' bronze'])
返回值中的 1 × 3 1 \times 3 1×3 Bar 数组 ;

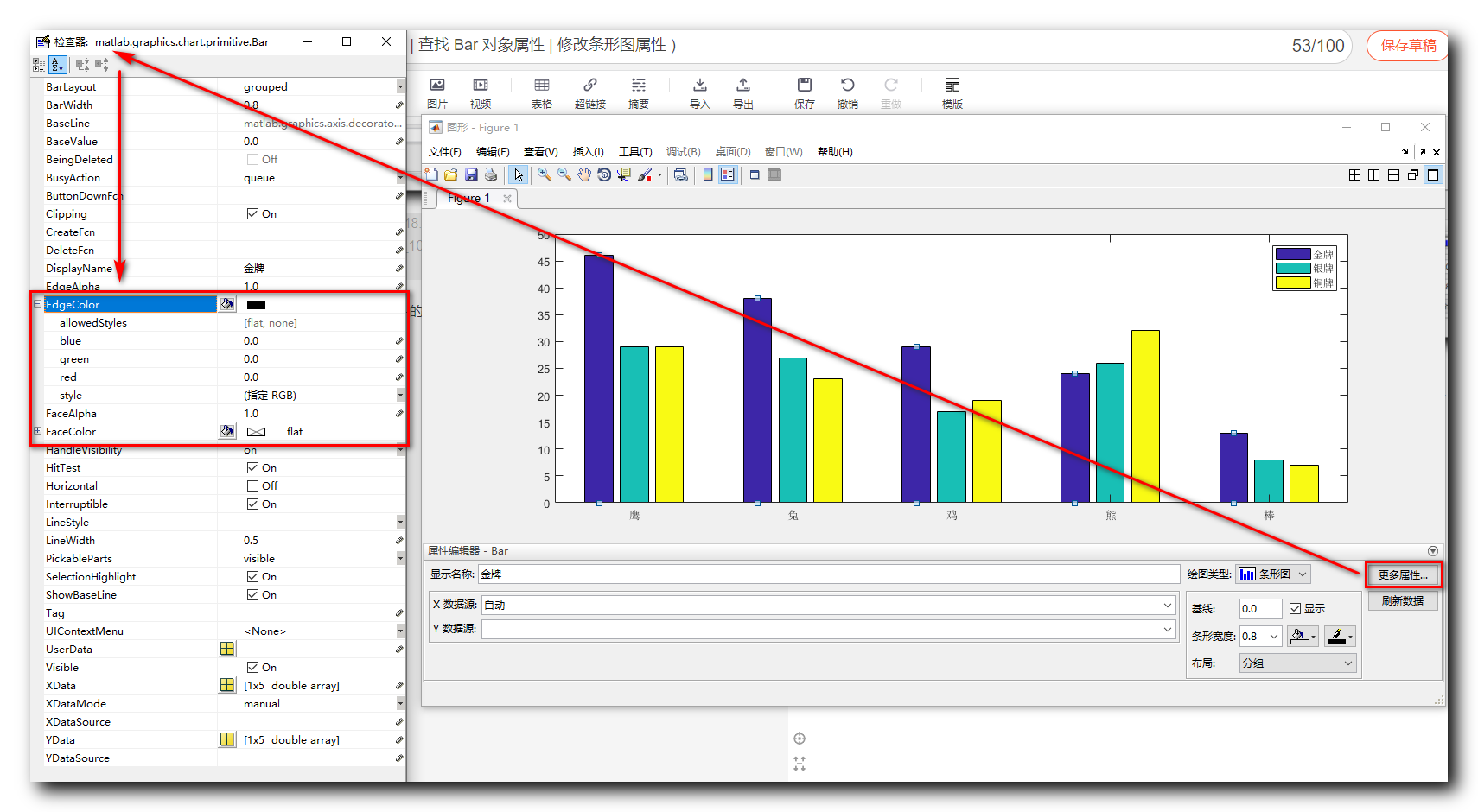

点击 " 更多属性 " 按钮 , 在弹出的 " 检查器 " 对话框中 , 可以看到对应的 " EdgeColor " 和 " FaceColor " 两个参数 , 该参数就是用于设置颜色值的 ;
其中 " EdgeColor " 用于设置边框颜色值 , " FaceColor " 用于设置内部填充颜色值 ;
在 https://www.5tu.cn/colors/yansedaimabiao.html 界面查询颜色值 ,
在 https://www.sioe.cn/yingyong/yanse-rgb-16/ 将十六进制颜色值转为 RGB 颜色值 ;
金色 Gold 十六进制颜色值为 #FFD700 , RGB 代码 255 , 215 , 0 ;
银色 Silver 十六进制颜色值为 #C0C0C0 , RGB 代码 192 , 192, 192 ;
黄铜色 十六进制颜色值为 #FF8000, RGB 代码 255 , 128 , 0 ;
matlab 中使用括号 , 括号中是索引序号 , 获取指定索引的元素值 ;
设置的 RGB 值必须是 0 0 0 ~ 1 1 1 范围内的 , 因此这里获取的 0 0 0 ~ 255 255 255 的颜色值需要除以 255 255 255 ;
设置第 1 1 1 个条形图金色颜色代码 :
% 设置条形图金牌颜色
set(h(1), 'FaceColor', [225, 215, 0]/256);
- 1
- 2
四、设置条形图颜色代码示例
代码示例 :
% 金牌数量
gold = [46, 38, 29, 24, 13];
% 银牌数量
silver = [29, 27, 17, 26, 8];
% 铜牌数量
bronze = [29, 23, 19, 32, 7];
% 绘制条形图 , 返回一个 1 x 3 的 Bar 数组
h = bar(1:5, [gold' silver' bronze']);
% 在命令行窗口 , 打印该 h 返回值内容
h
legend('金牌', '银牌', '铜牌');
% 指定 5 个字符串作为 5 个刻度
set(gca, 'XTickLabel', {'鹰', '兔', '鸡', '熊', '棒'});
% 设置条形图金牌颜色
set(h(1), 'FaceColor', [225, 215, 0]/256);
% 设置条形图银牌颜色
set(h(2), 'FaceColor', [192 , 192, 192]/256);
% 设置条形图铜牌颜色
set(h(3), 'FaceColor', [255 , 128 , 0]/256);
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28

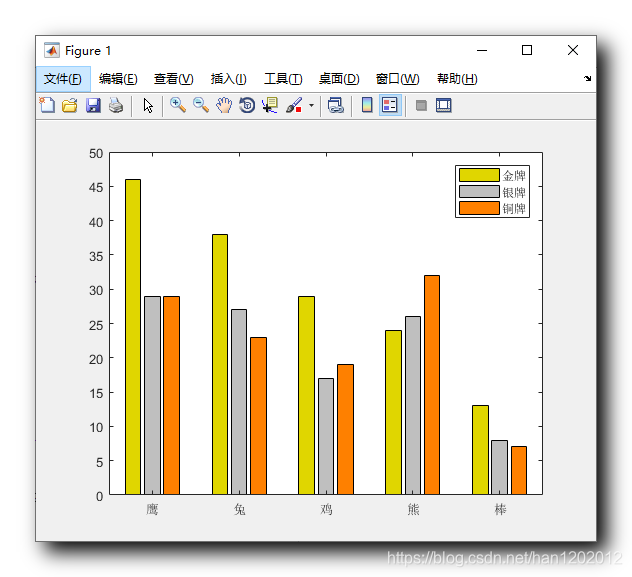

绘图效果 :

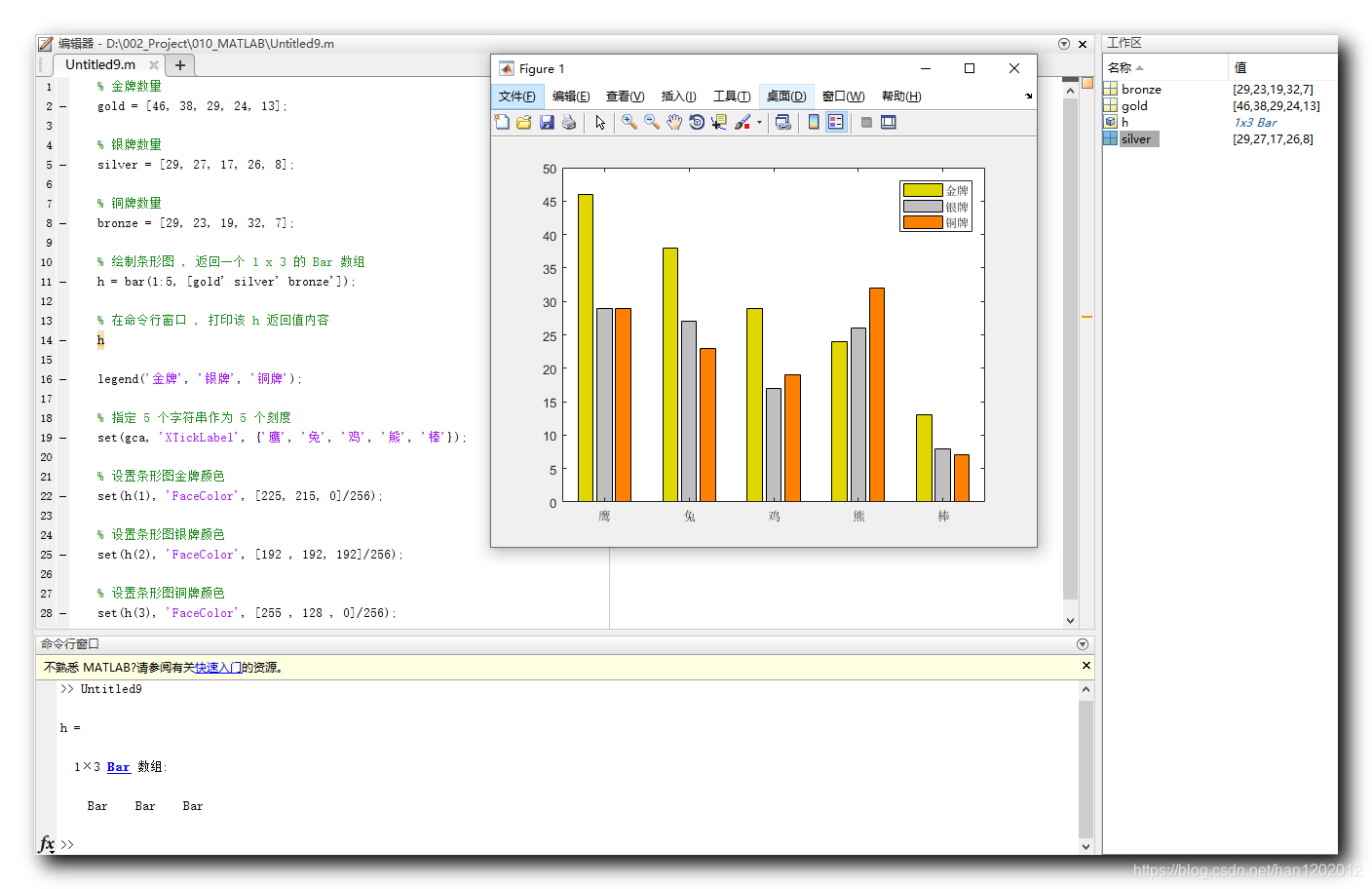

完整执行信息 :
