一、fill 填充二维多边形

1、fill 函数

fill 函数参考文档 : https://ww2.mathworks.cn/help/matlab/ref/fill.html

fill 函数用于填充二维多边形 , 可以绘制出带色彩的二维空间 $x,y$ 坐标系中的多边形 ;

使用 plot 函数绘制多边形 , 只会将多边形的边连接起来 ;

使用 fill 函数绘制多边形 , 将多边形连接起来 , 并在中心填充上指定的颜色 ;

2、绘制八边形

在坐标系的中心 , 以原点为中心 , 绘制八边形 ,

将 $360$ 度 ( $2\pi$ ) 拆分 $16$ 等份 , 每份 $\frac{\pi }{8}$ , 从 $\frac{\pi }{8}$ 开始 , 每次累加 $\frac{\pi }{4}$ , 生成等差数列 ;

t = (1 : 2 : 15) '* pi / 8






1


(1 : 2 : 15) 作用是生成 $[1,3,5,7,9,11,13,15]$ 数列 ,

(1 : 2 : 15) '* pi / 8 就是在数列每个元素基础上乘以 $\frac{\pi }{8}$ , 结果是 $[\frac{\pi }{8},\frac{3\pi }{8},\frac{5\pi }{8},\frac{7\pi }{8},\frac{9\pi }{8},\frac{11\pi }{8},\frac{13\pi }{8},\frac{15\pi }{8}]$ 数列 ;

使用上述生成的 $t$ 向量 , 传入 $\sin ,\cos$ 函数 , 得到绘制的坐标点 ;

x = sin(t);
y = cos(t)






1

2


使用 plot 绘制 , 绘制的就是一个使用线段连接起来的八边形 ;

使用 fill 绘制 , 绘制的是一个填充颜色的八边形 ;

% 绘制线图
plot(x, y);

% 绘制图形
fill(x, y, 'k');






1

2

3

4

5


3、代码示例

% 生成角度值序列
t = (1 : 2 : 17)'* pi / 8;

% 生成 x, y 坐标值
x = sin(t);
y = cos(t);

% 绘制第 1 张图
subplot(1, 2, 1);
% 绘制线图
plot(x, y);
axis equal;


% 绘制第 2 张图
subplot(1, 2, 2);
% 绘制图形
fill(x, y, 'k');
axis equal;






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

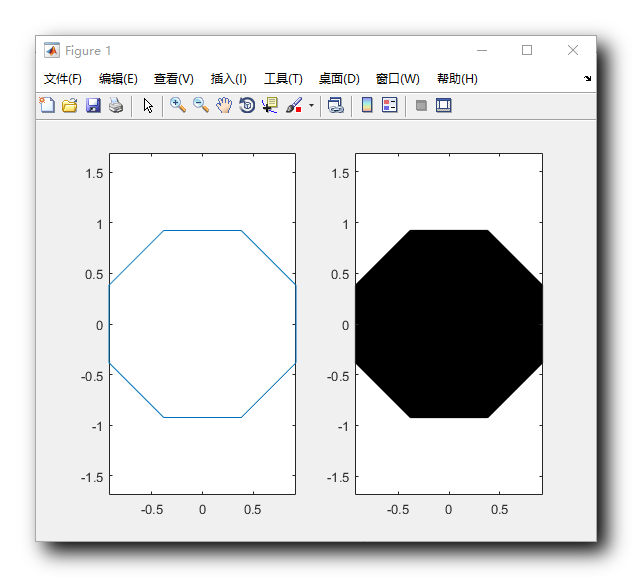

执行结果 :

二、文字绘制

1、text 函数

text 函数参考文档 : https://ww2.mathworks.cn/help/matlab/ref/text.html

text 语法 :

text(x, y, 'text')






1


这是 text 最基本语法 , 在 $(x,y)$ 位置绘制 ‘text’ 字符串 , 后面可以带长度不固定的成对出现的 '属性名称' , 属性值 参数 , 用于设置文本的各种属性 ;

代码示例 :

% 在 (0, 0) 位置绘制 "Hello" 字符串
% 颜色设置为绿色
% 字体大小 40
% 水平居中样式 居中对齐
text(0, 0, 'Hello', 'Color', 'g', 'FontSize', 40, 'HorizontalAlignment', 'center');






1

2

3

4

5


2、代码示例

代码示例 :

% 生成角度值序列
t = (1 : 2 : 17)'* pi / 8;

% 生成 x, y 坐标值
x = sin(t);
y = cos(t);

% 绘制第 1 张图
subplot(1, 2, 1);
% 绘制线图
plot(x, y);
axis equal;


% 绘制第 2 张图
subplot(1, 2, 2);
% 绘制线图
fill(x, y, 'k');
axis equal;

% 在 (0, 0) 位置绘制 "Hello" 字符串
% 颜色设置为绿色
% 字体大小 40
% 水平居中样式 居中对齐
text(0, 0, 'Hello', 'Color', 'g', 'FontSize', 40, 'HorizontalAlignment', 'center');






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

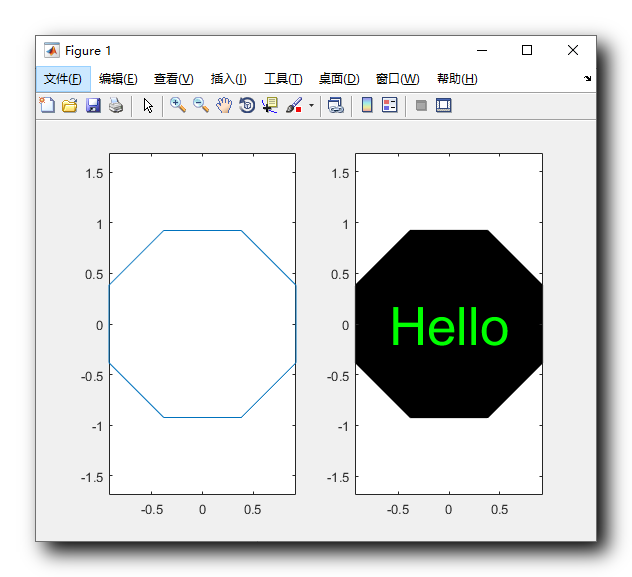

执行结果 :
