一、绘制三维图像





1、三维绘图步骤


定义 x , y , z x,y,z x,y,z 轴变量 ,

% z 轴元素列举
%0 开始 , 每次递增 pi / 100 ,4 * pi 结束
z = 0: pi / 100 : 4 * pi;

% 定义 x 变量
% 使用 sin 函数 , 传入 z 作为参数
x = sin(z);

% 定义 y 变量
% 使用 cos 函数 , 传入 z 作为参数
y = cos(z);



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11

绘制三维图像 : 调用 plot3 函数 , 绘制三维图像 , 传入的三个参数是 x , y , z x,y,z x,y,z 轴变量 ;

% 绘制三维图像
plot3(x, y, z);



  • 1
  • 2

设置网格 :

% 在图片中加入网格线
grid on

% 将 x,y,z 轴方向的网格设置成正方形
axis square



  • 1
  • 2
  • 3
  • 4
  • 5


2、代码示例


三维绘图代码示例 :


%% 三维绘图

% z 轴元素列举
%0 开始 , 每次递增 pi / 100 ,4 * pi 结束
z = 0: pi / 100 : 4 * pi;

% 定义 x 变量
% 使用 sin 函数 , 传入 z 作为参数
x = sin(z);

% 定义 y 变量
% 使用 cos 函数 , 传入 z 作为参数
y = cos(z);

% 绘制三维图像
plot3(x, y, z);

% 设置标题
title('三维图像')

% x 轴标签
xlabel('x');

% y 轴标签
ylabel('y')

% z 轴标签
zlabel('z')

% 在图片中加入网格线
grid on

% 将 x,y,z 轴方向的网格设置成正方形
axis square


% 在同一个幕布中绘制多条线
%hold on
% 不保留当前的线
%hold off




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42

运行效果 :

在这里插入图片描述

在这里插入图片描述





二、双峰函数

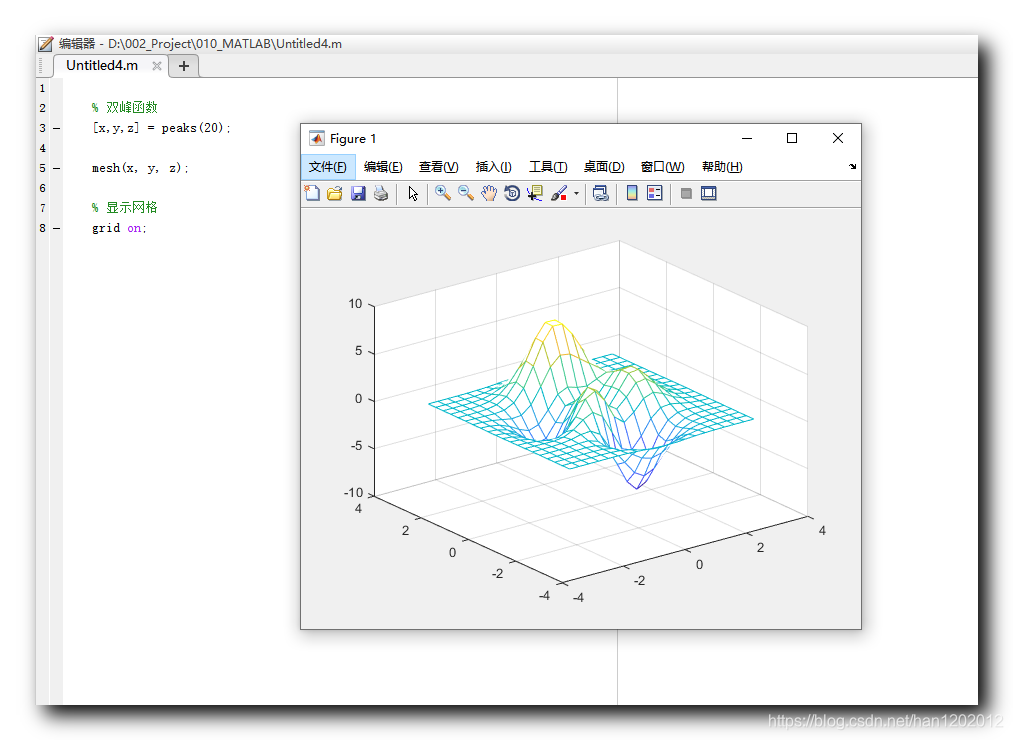

代码示例 :

% 双峰函数
[x,y,z] = peaks(20);

mesh(x, y, z);

% 显示网格
grid on;



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

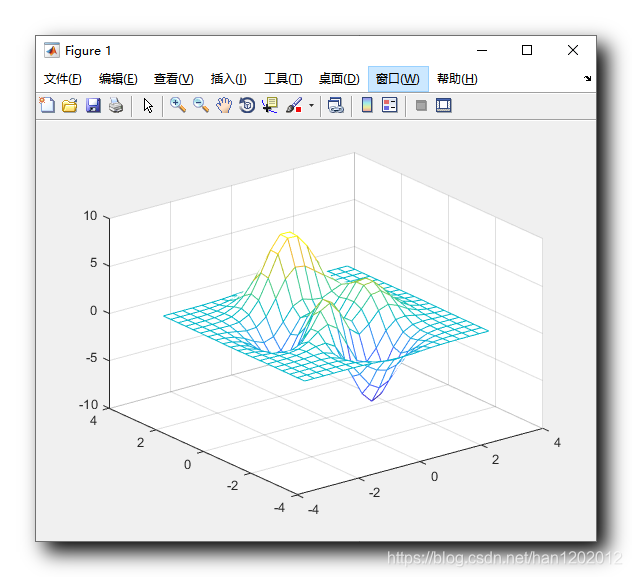

执行效果 :

在这里插入图片描述

在这里插入图片描述
