【MATLAB】基本绘图 ( plot 函数绘制多个图形 | legend 函数标注图形 | 图形修饰 )

举报
韩曙亮 发表于 2022/01/10 23:41:36 2022/01/10
【摘要】 文章目录 一、plot 函数绘制多个图形二、legend 函数标注图形三、图形修饰 一、plot 函数绘制多个图形 使用单个 plot 函数绘制多条曲线 : plo...





一、plot 函数绘制多个图形



使用单个 plot 函数绘制多条曲线 : plot 函数可以传入多个可变参数 , 三个变量一组 , 每一组中 ;

  • 第一个变量是 x 轴向量 ;
  • 第二个变量是 y 轴向量 ;
  • 第三个变量是 线条设定字符串 ;

代码示例 :

% 准备绘图变量
x = 0 : pi / 20 : 2 * pi;
y1 = sin(x);
y2 = cos(x);

% 绘制 sin 曲线, 红色 + 圆圈 + 虚线
% 绘制 cos 曲线, 绿色 + 三角 + 冒号线
plot(x, y1, '--or', x, y2, '^g:');




执行效果 :

在这里插入图片描述





二、legend 函数标注图形



legend 函数 , 传入若干个字符串可变参数 , 系统会按照顺序为若干图形进行标识 ;

如上面的示例中 , 给第一个图形标识 sin(x) , 给第二个图形标识 cos(x) ;


代码示例 :

% 准备绘图变量
x = 0 : pi / 20 : 2 * pi;
y1 = sin(x);
y2 = cos(x);

% 绘制 sin 曲线, 红色 + 圆圈 + 虚线
% 绘制 cos 曲线, 绿色 + 三角 + 冒号线
plot(x, y1, '--or', x, y2, '^g:');

% 按照顺序标识标识图形
legend('sin(x)', 'cos(x)');

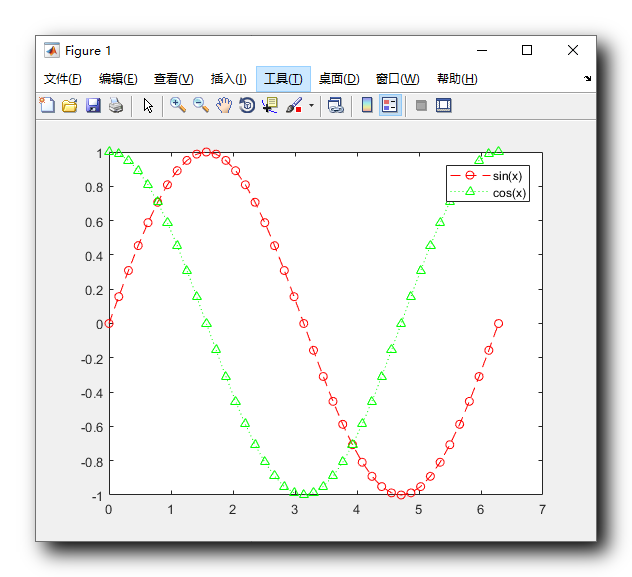

执行结果 :

在这里插入图片描述





三、图形修饰



图形修饰 :

添加标题 : title()

x x x 轴标签 : xlabel()

y y y 轴标签 : ylabel()

z z z 轴标签 : zlabel()


代码示例 :

% 准备绘图变量
x = 0 : pi / 20 : 2 * pi;
y1 = sin(x);
y2 = cos(x);

% 绘制 sin 曲线, 红色 + 圆圈 + 虚线
% 绘制 cos 曲线, 绿色 + 三角 + 冒号线
plot(x, y1, '--or', x, y2, '^g:');

% 按照顺序标识标识图形
legend('sin(x)', 'cos(x)');

% 添加标题
title('正弦/余弦函数');

% 添加 x 轴标签
% \pi 在图像中显示的小写希腊字母
xlabel('x = [0, 2\pi]');

% 添加 y 轴标签
ylabel('y = sin(x)');




运行结果 :

在这里插入图片描述
