一、text 函数

参考文档 : https://ww2.mathworks.cn/help/matlab/ref/text.html

使用 text 函数 , 可以在坐标系的指定位置绘制文字 ;

在 坐标系的 $(0.5,0.5)$ 点位置 , 绘制积分符号文字 , 该文字是 latext 数学公式 ;

代码示例 :

% latext 数学公式 , 积分
str = '$$\int_{0}^{2} x^2\sin(x)dx$$';

% 在 0.5 0.5 位置绘制字符串
% 'Interpreter', 'latex' 表示字符串的格式是 Latex 数学公式
% 后两个参数是固定写法
text(0.5, 0.5, str, 'Interpreter', 'latex');






1

2

3

4

5

6

7


这里涉及到 latext 语法 :

$$\int_{0}^{2} x^2\sin(x)dx$$






1


该 latext 数学公式展示效果如下 :

$${\int }_0^2{x}^2\sin (x)dx$$

运行结果 :

二、annotation 函数

参考文档 : https://ww2.mathworks.cn/help/matlab/ref/annotation.html

使用 annotation 函数绘制箭头 :

% latext 数学公式 , 积分
str = '$$\int_{0}^{2} x^2\sin(x)dx$$';

% 在 0.5 0.5 位置绘制字符串
% 'Interpreter', 'latex' 表示字符串的格式是 Latex 数学公式
% 后两个参数是固定写法
text(0.5, 0.5, str, 'Interpreter', 'latex');

% 绘制一个箭头 ,
% 'X', [0.2, 0.5], 表示 x 轴方向 , 从 0.2 到 0.5
% 'Y', [0.2, 0.5], 表示 y 轴方向 ,, 从 0.2 到 0.5
annotation('arrow', 'X', [0.2, 0.5], 'Y', [0.2, 0.5] );






1

2

3

4

5

6

7

8

9

10

11

12

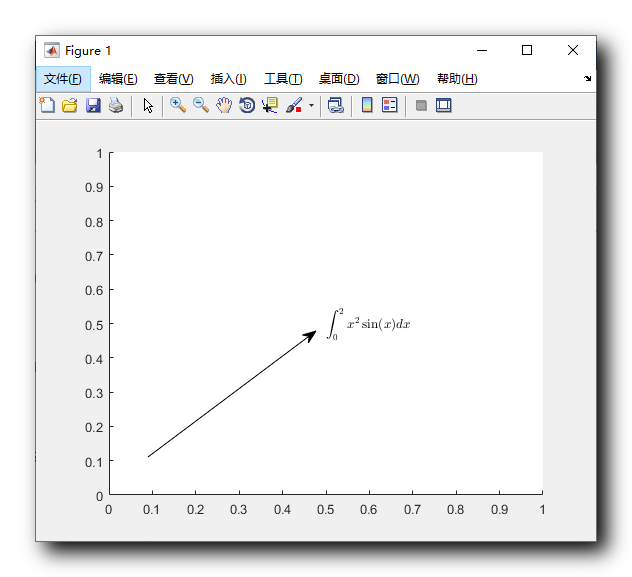

运行效果 :

三、绘制图像示例

绘制两个图像 :

• $f=t^2$
• $g=sin(2\pi t)$

绘图范围是 $[1,2]$ 之间 ;

代码 :

% x 轴变量
t = 0 : 0.05 : 2;
% 函数1 平方函数
f = power(t, 2);
% 函数2 正弦函数
g = sin(2 * pi * t);

% 绘制多个图像
hold on

% 绘制平方函数
% 实线 + 红色 + 圆
plot(t, f, 'or-');
% 绘制正弦函数
% 虚线 + 绿色 + 三角
plot(t, g, '^g--');

% 第一个曲线设置 f=t^2
% 第二个曲线设置 g=sin(2\pi t)
% 设置位置 , 左上角 , 'Location','northwest'
legend('f=t^2', 'g=sin(2\pi t)', 'Location','northwest');

% y 轴标签
ylabel('f(t)');
% x 轴标签
xlabel('时间 (ms)');

% 标题
title('时间函数')

% 绘制多个图像
hold off






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

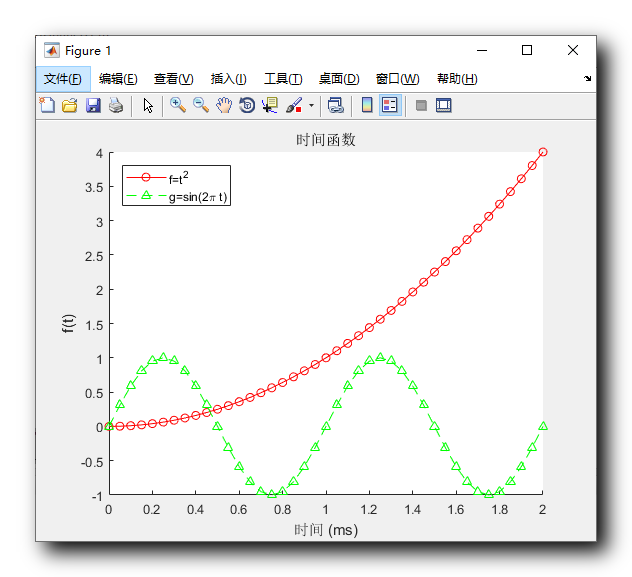

执行结果 :
