之前的博客中 , matlab 基本用法了解了一下 , 下面继续深入学习 ;

一、绘图简介

1、绘图基本步骤

电脑无法读懂公式 , 需要使用特定的函数告知电脑如何进行绘图 , matlab 绘图主要是学习如何使用绘图相关的函数 api ;

绘图步骤 :

① 生成数值 : 首先要生成一批某个范围区间内的数值 ;

② 生成点 : 然后使用特定的公式或算法将其计算成二维 / 三维坐标点 ;

③ 绘制点 : 最后将其在坐标系图中绘制出这些点 ;

2、plot 函数

向 plot 函数传入 $x,y$ 变量 , 注意这里的 $x,y$ 可以是一个值 , 也可以是一组值 ;

传入的 $x,y$ 参数都是一个向量 , 即多个值 ;

plot(x, y)






1


向 plot 函数传入 $y$ 变量 , 则 $x$ 默认为 $1,2,3,4,\cdots$

即 : 第 $1$ 个点的 $x$ 值是 $1$ , 第 $2$ 个点的 $x$ 值是 $2$ , 第 $3$ 个点的 $x$ 值是 $3$ , $\cdots$

plot(y)






1


plot 函数代码示例 :

% 只传入了 y 值向量
% y 值从 0 开始 , 到 2 * pi 结束 , 步长为 pi / 20
% 总共有 2 * pi / (pi / 20) = 40个点
% x 值向量默认为 1 , 2 , 3 , ..., 40
plot(sin(0 : pi / 20 : 2 * pi))






1

2

3

4

5

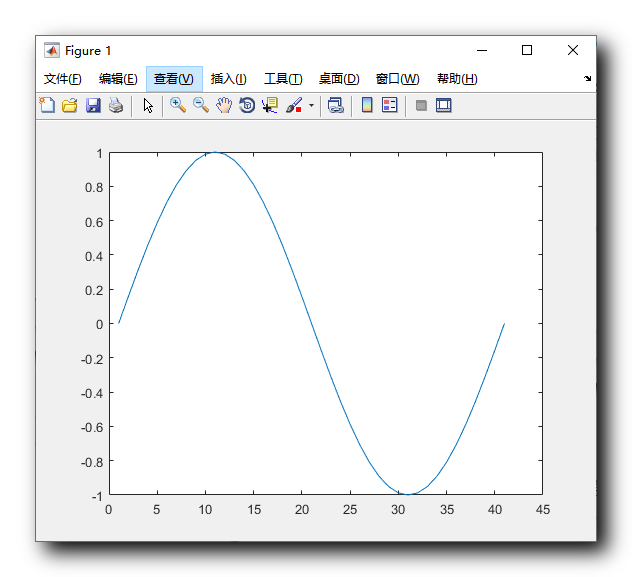

执行结果 :

二、多曲线绘制

1、曲线覆盖绘制

执行两个 plot 函数 , 绘制不同的曲线 , 这里先绘制 cos 曲线 ,再绘制 sin 曲线 ;

代码示例 :

% 先绘制 cos 再绘制 sin
plot(cos(0 : pi / 20 : 2 * pi))

% 只传入了 y 值向量
% y 值从 0 开始 , 到 2 * pi 结束 , 步长为 pi / 20
% 总共有 2 * pi / (pi / 20) = 40个点
% x 值向量默认为 1 , 2 , 3 , ..., 40
plot(sin(0 : pi / 20 : 2 * pi))






1

2

3

4

5

6

7

8

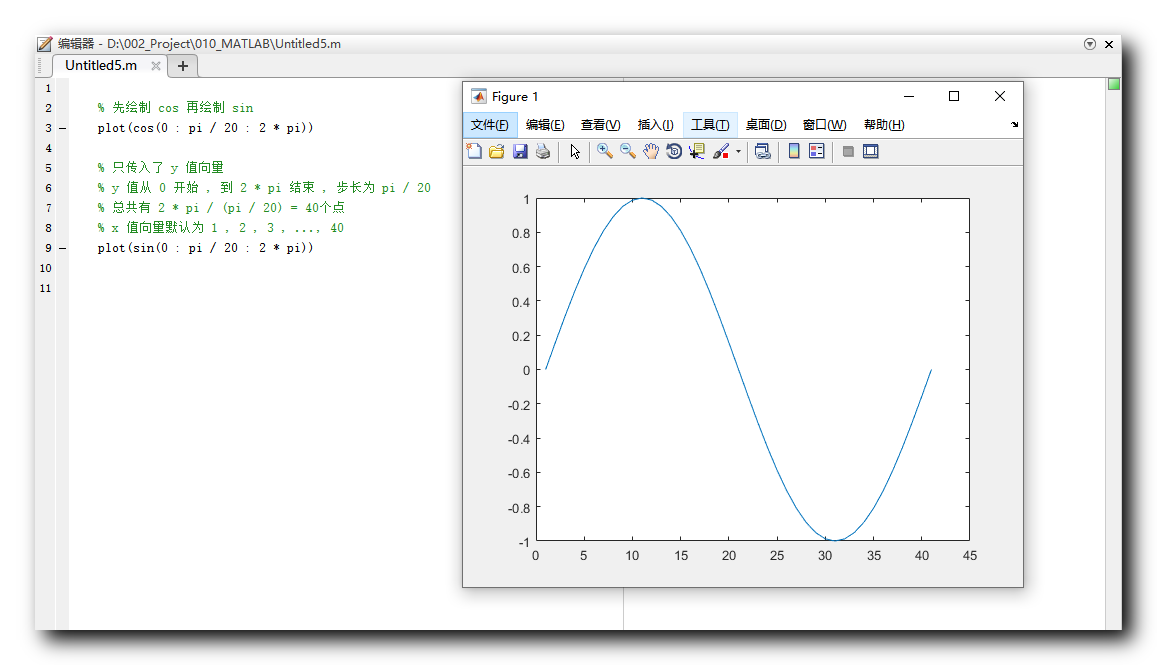

执行效果 :

绘制后一条曲线时 , 会将前一条曲线覆盖掉 , 因此绘制了 cos 曲线后 , 再绘制 sin 曲线 , 直接将 cos 曲线删除 , 然后再绘制 sin 曲线 , 得到上面的绘制结果 ;

2、hold on / off

在想要绘制的多条曲线的上面添加 hold on 指令 , 下面添加 hold off 指令 , 即可保留多条曲线进行绘制 ;

% 保留曲线
hold on

% 先绘制 cos 再绘制 sin
plot(cos(0 : pi / 20 : 2 * pi))

% 只传入了 y 值向量
% y 值从 0 开始 , 到 2 * pi 结束 , 步长为 pi / 20
% 总共有 2 * pi / (pi / 20) = 40个点
% x 值向量默认为 1 , 2 , 3 , ..., 40
plot(sin(0 : pi / 20 : 2 * pi))

% 保留曲线
hold off






1

2

3

4

5

6

7

8

9

10

11

12

13

14

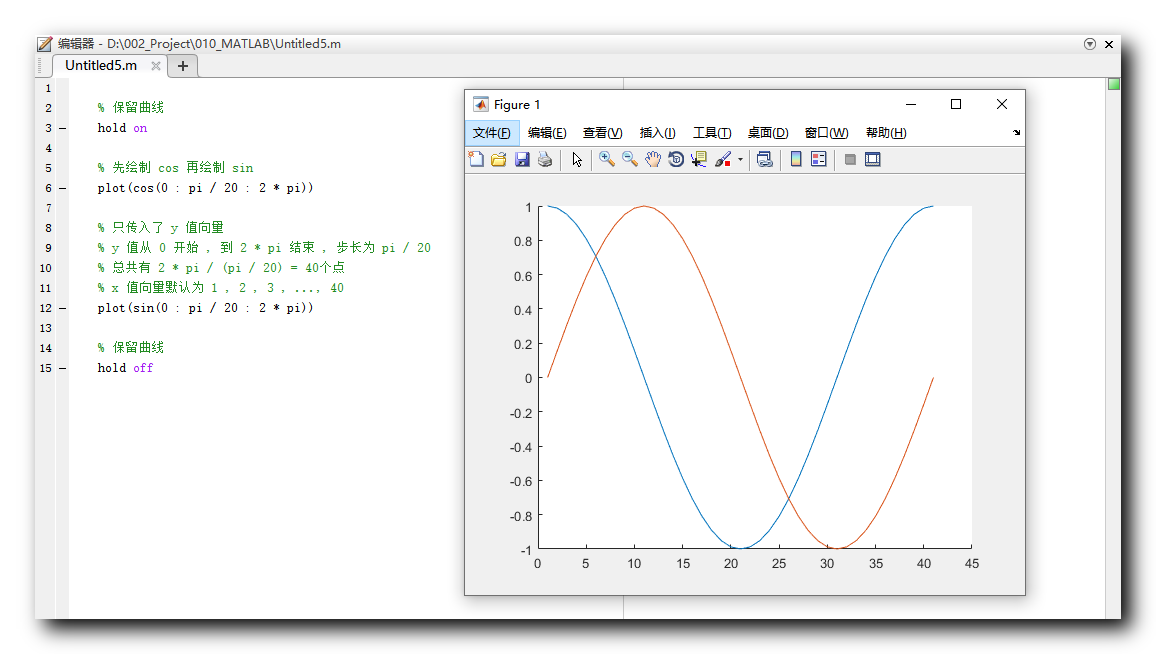

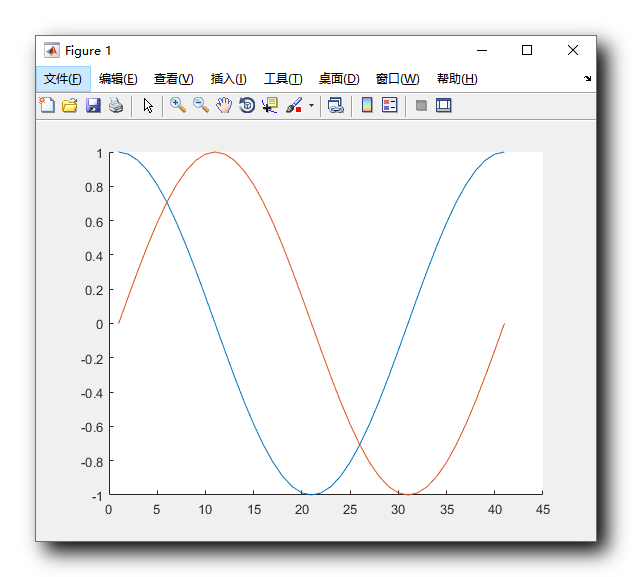

执行效果 :
