一、非确定性自动机 计算过程 ( 计算树 )

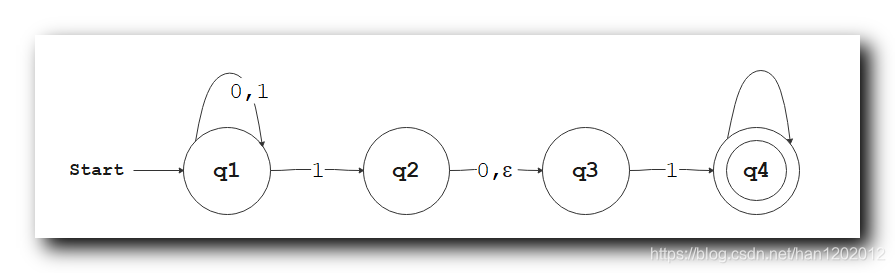

分析上述自动机处理 " $0101$ " 字符串信息的过程

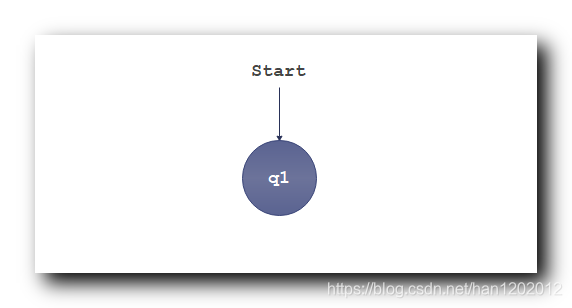

自动机启动后 , 进入 ${\mathrm{q}}_1$ 状态 , 这是个非接受状态 ( 单圈表示 ) ;

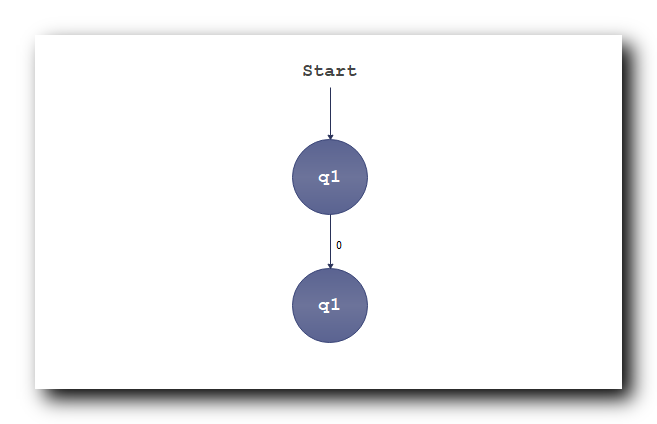

$q_1$ 状态读取字符 $0$ : 仍然保持 ${\mathrm{q}}_1$ 状态 ;

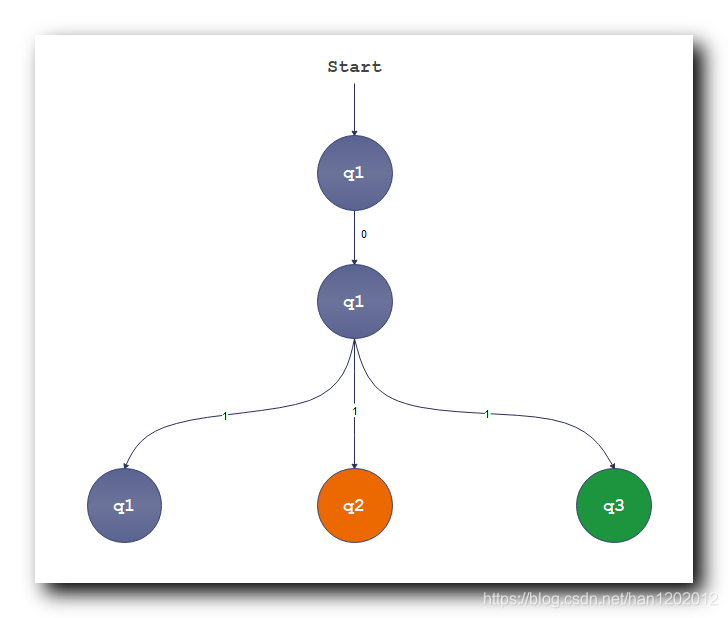

${\mathrm{q}}_1$ 状态 读取字符 $1$ : 有 $3$ 个后继状态 , 分别是 ${\mathrm{q}}_1$ , ${\mathrm{q}}_2$ 和 ${\mathrm{q}}_3$ ;

$q_3$ 是 $q_1$ 输入 $1$ 的后继状态原因 : $q_2$ 到 $q_3$ 不需要读取任何字符 , 就可以跳转到 $q_3$ , 因此 $q_2$ 是无条件跳转到 $q_3$ 的 , 此时可以与 $q_2$ 并列 ;

分析第三层的左侧 $q_1$ 分支 :

$q_1$ 状态读取 $0$ , 跳转到 $q_1$ 状态 ;

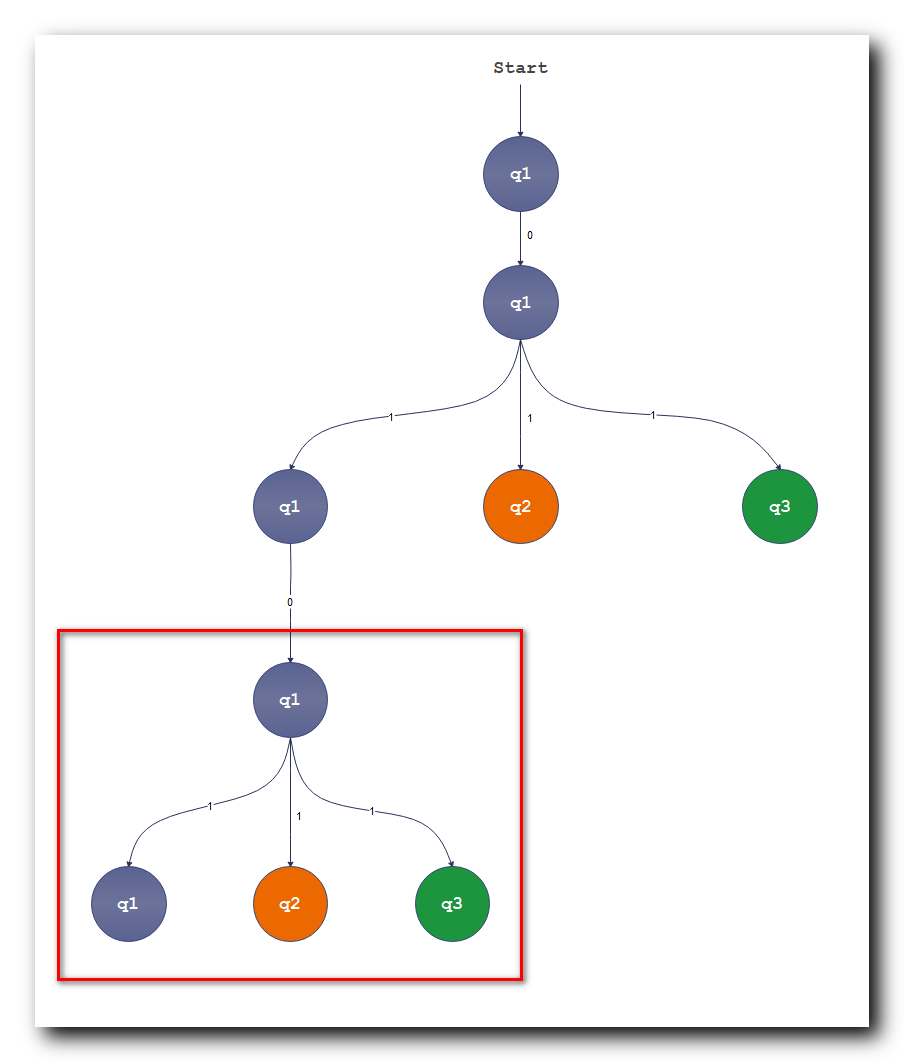

再次从 $q_1$ 状态读取 $1$ , 又出现跳转到 $q_1$ , $q_2$ 和 $q_3$ 三个状态的分支 , 如下图红框内的部分 :

分析第三层的中间 $q_2$ 分支 :

$q_2$ 状态读取 $0$ , 跳转到 $q_3$ 状态 ;

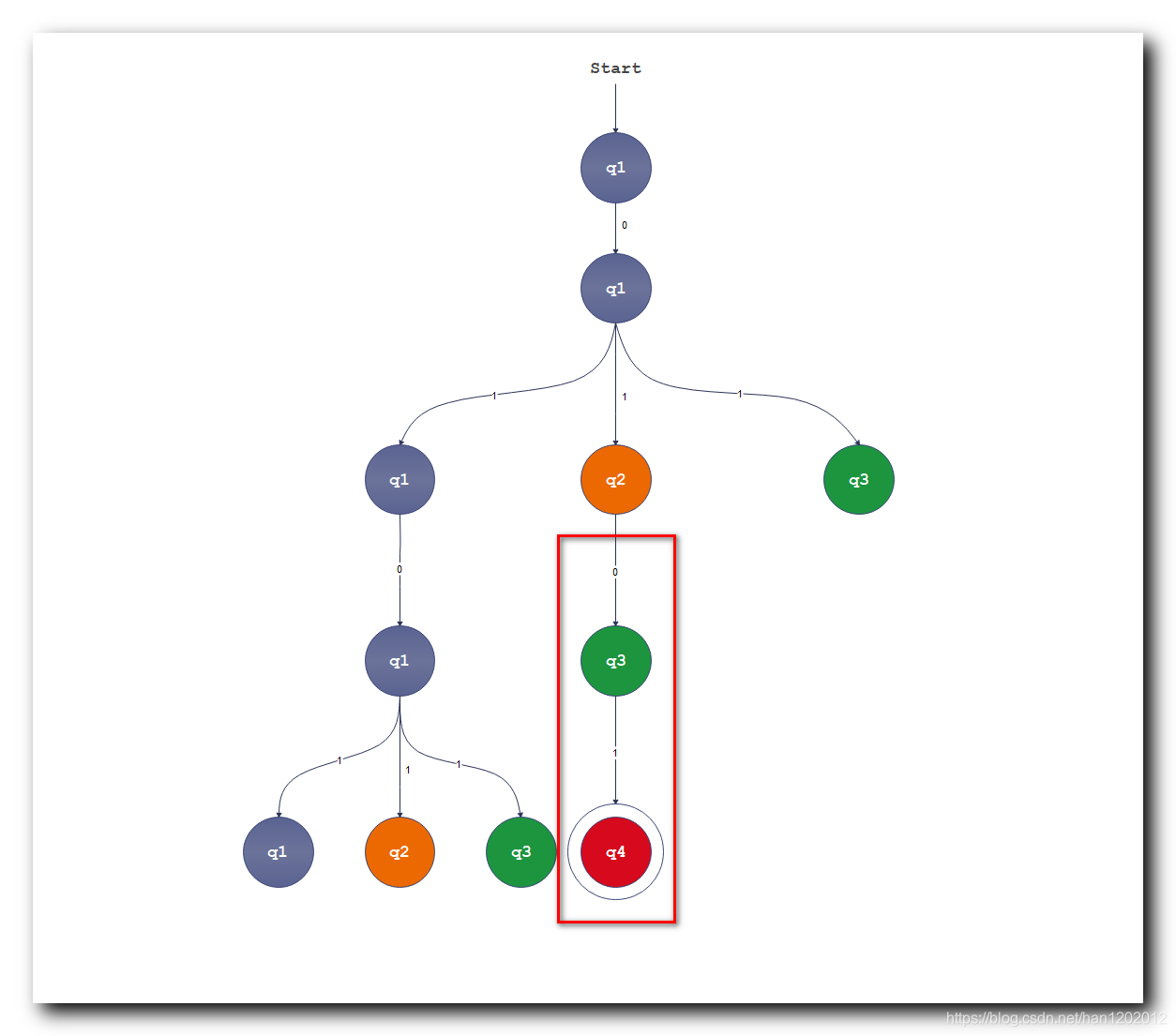

再次从 $q_3$ 状态读取 $1$ , 跳转到 $q_4$ 状态 , 如下图红框内的部分 ;

分析第三层的右侧的 $q_3$ 分支 : 此时输入 $0$ 字符 , 没有路径 , 该分支终端 ;

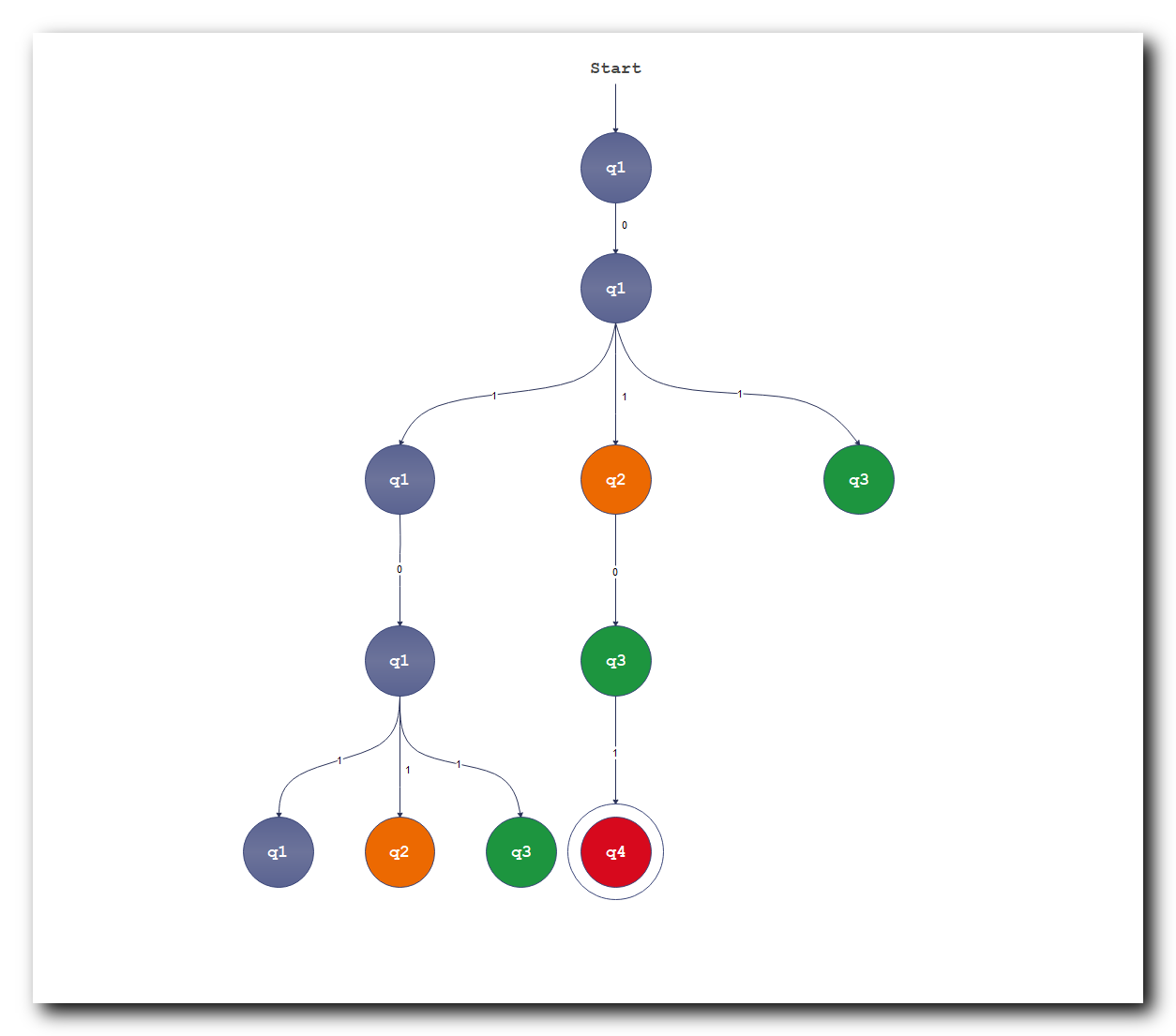

这是非确定性自动机最终的计算结果如下图所示 ;

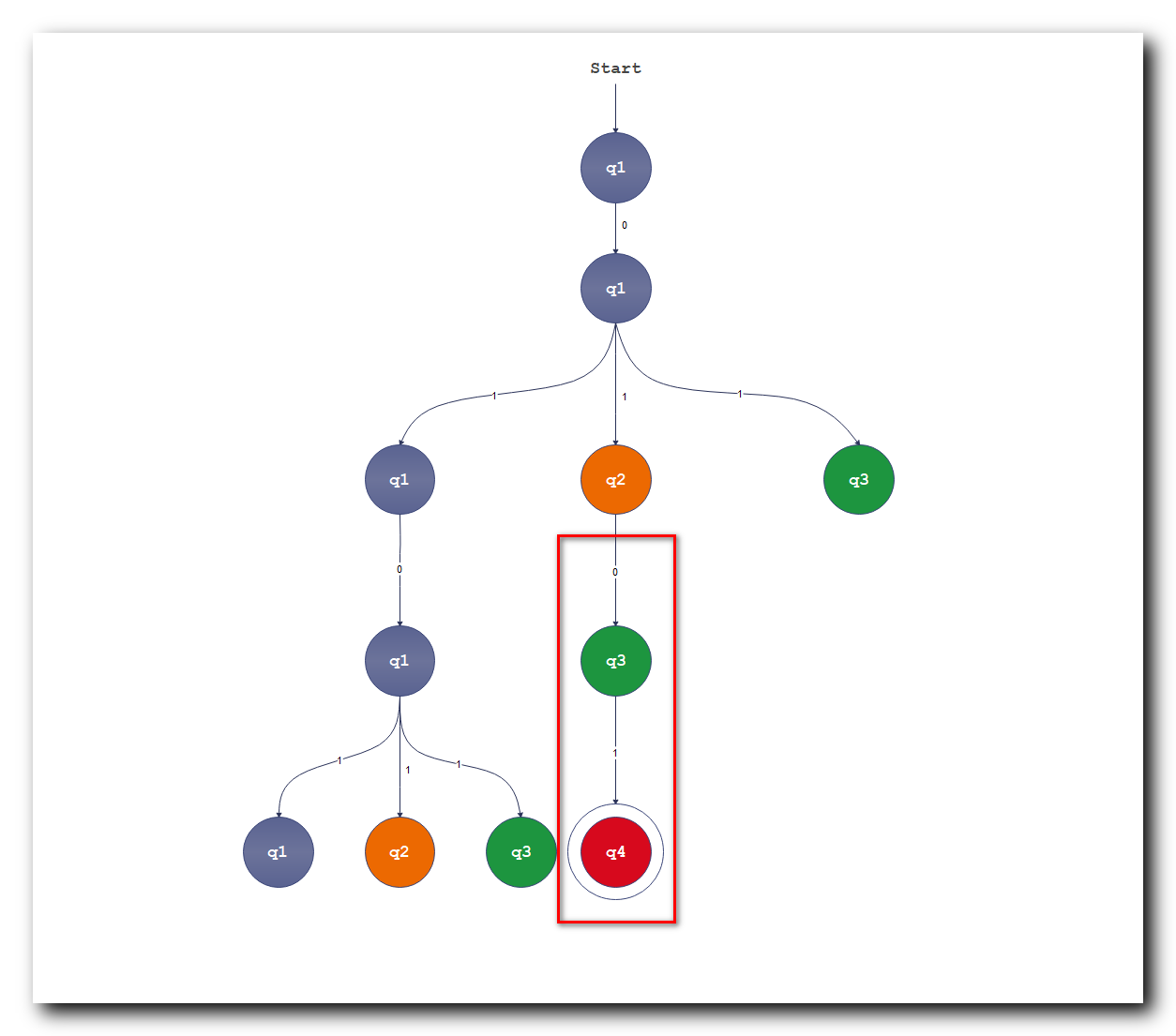

计算树 : 非确定性有限自动机 在 " $0101$ " 字符串 上进行计算 , 得到的是一个 计算树 ;

对比 : 确定性自动机计算的时候 , 得到的结果是 链 , 非确定性自动机计算 , 得到的结果是 树 ;

二、判定 非确定性自动机 接受的字符串

如何判定非确定性自动机是否接收某个字符串 $?$

计算结果描述 : 上述的计算树 , 是自动机在 " $0101$ " 字符串上的计算 ; 最后一排的状态 $q_1,q_2,q_3,q_4$ , 只有 $q_4$ 是 接受状态 , $q_1,q_2,q_3$ 都是 非接受状态 ;

① 接受字符串 : 只要最后一排的叶子结点上 , 存在一个 接受状态 , 那么称 非确定性有限自动机 是 接受这个字符串 " $0101$ " 的 ;

② 拒绝字符串 : 如果最后一排的叶子结点上 , 都是 非接受状态 , 那么称 非确定性有限自动机 是 拒绝这个字符串 " $0101$ " 的 ;

三、自动机 设计要求

非确定性有限自动机 需求 :

字符集 : $\Sigma =\{0,1\}$ ;

语言要求 : 接受的字符串的倒数第三个字符是 $1$ ;

分别设计一个确定性有限自动机和非确定性有限自动机 , 对它们进行比较 ;

四、非确定性有限自动机设计

非确定性有限自动机设计思路 : 只要沿着正确的思路设计即可 , 设计出一种正确的自动机即可 ;

自动机启动后 , 自动进入开始状态 $q_1$ ;

在开始状态 $q_1$ , 接收一个字符 , 假设当前接收的字符已经到了倒数第三个字符 , 是 $1$ , 此时满足语言要求 ;

当前时刻后面还可以 输入两个任意字符 , 经历 $2$ 个任意状态 $q_2,q_3$ , 最后一个状态 $q_4$ 是 接受状态 ;

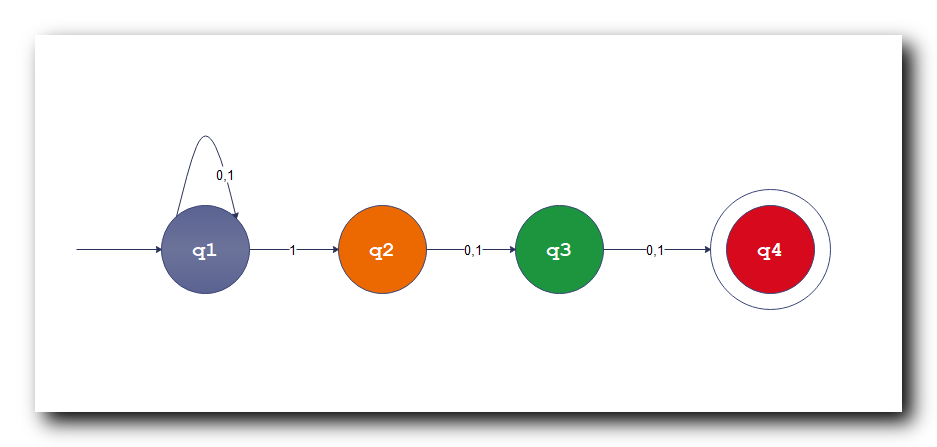

非确定性有限自动机设计如下 :

非确定性有限自动机详细说明 :

① 第一个状态 $q_1$ 接受 第一个字符 : 其中开始状态是 第一个状态 , 输入 $1$ 进入第二个状态 , 这个是必须的 , 因为需要倒数第三个字符是 $1$ ;

② 第二个状态 $q_2$ 接受 第二个字符 : 第二个状态 输入不管是 $0$ 还是 $1$ , 都跳转到第三个状态 ;

③ 第三个状态 $q_3$ 接受 第三个字符 : 第三个状态 输入不管是 $0$ 还是 $1$ , 都跳转到第四个状态 ;

④ 第四个状态 $q_4$ 接收状态 : 第四个状态是接收状态 , 因为导数第 $3$ 个字符是 $1$ , 该自动机符合要求 ;

第一个状态是导数第三个字符 , 之前还可以有无数个字符 , 可以在 第一个状态下 , 接收任意 $0,1$ 字符 , 仍然回到第一个状态 ;

上述自动机所接受的字符串 , 刚好是自动机设计要求的字符串 , 倒数第三个字符是 $1$ ;

五、非确定性有限自动机 与 确定性 有限自动机 比较

使用非确定性有限自动机 设计上述语言对应的自动机非常方便简洁 , 其远远比确定性有限自动机方便 ;

非确定性有限自动机 与 确定性 有限自动机 比较 :

① 非确定性有限自动机 : 只需要考虑正确的分支即可 , 不需要的分支 , 完全可以不写 ; 如上述要求倒数第三个字符是 $1$ , 假如输入的倒数第三个字符是 $0$ , 自动机肯定不会接受该字符串 , 非确定性有限自动机中就可以不用考虑这种情况 ;

② 确定性有限自动机 : 但是在确定性有限自动机中 , 必须设计出该分支 , 当导数第三个字符是 $0$ 的情况 , 需要设计出该分支 , 极大的增加了自动机的复杂性 ;

六、空值转换

$\epsilon$ 空字符串在非确定性有限自动机中的 作用 :

开始状态 , 如果读取到 $\epsilon$ , 会自动跳转到后续状态 , 这是无条件的条状 , 表示 开始状态 不需要读取任何字符 , 就可以跳转到下一个状态 , 其后续状态 与 开始状态是平级的 ;

使用 $\epsilon$ 输入控制转换状态 的操作 , 可以设计自动机可以将设计自动机的语言化整为零 , 将零散设计的自动机组合到一起 , 拼装成一个更大的自动机 ;
