【OpenGL】十五、OpenGL 绘制三角形 ( 绘制 GL_TRIANGLE_FAN 三角形扇 )

举报
韩曙亮 发表于 2022/01/11 00:58:02 2022/01/11
【摘要】 文章目录 一、绘制 GL_TRIANGLE_FAN 三角形1、绘制 3 个点的情况2、绘制 4 个点的情况3、绘制 5 个点的情况4、绘制 6 个点的情况 二、相关资源 ...

文章目录





一、绘制 GL_TRIANGLE_FAN 三角形


GL_TRIANGLE_FAN 的绘制规则是 , 以第 1 1 1 个点作为顶点 , 第 1 , 2 , 3 1,2,3 1,2,3 个点组成三角形 , 第 1 , 3 , 4 1,3,4 1,3,4 个点组成第二个三角形 , 第 1 , 4 , 5 1,4,5 1,4,5 个点组成第三个三角形 ;



1、绘制 3 个点的情况


在 glBegin 和 glEnd 之间放置 3 3 3 个点 , 则绘制 1 , 2 , 3 1,2,3 1,2,3 个点 ;


代码示例 :

	// 只显示正面 , 不显示背面
	//glEnable(GL_CULL_FACE);

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	//glFrontFace(GL_CW);

    // 主消息循环:
    while (GetMessage(&msg, nullptr, 0, 0))
    {
        if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
        //glBegin(GL_TRIANGLES); // 绘制多个三角形
        //glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形

		// 绘制三角形面
        glBegin(GL_TRIANGLE_FAN);

		// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 2. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 3. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-3.0f, -2.0f, -10.0f);

		// 1. 2. 3. 这三个点会绘制一个三角形

        // 绘制三角形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

  • 42
    •

  • 43
    •

  • 44
    •

  • 45
    •

  • 46
    •

  • 47
    •

  • 48
    •

  • 49
    •

  • 50
    •

  • 51
    •

  • 52
    •

  • 53
    •

  • 54
    •

  • 55
    •

  • 56
    •

  • 57
    •

  • 58
    •

  • 59
    •

  • 60
    •

  • 61
    •

  • 62
    •

  • 63
    •

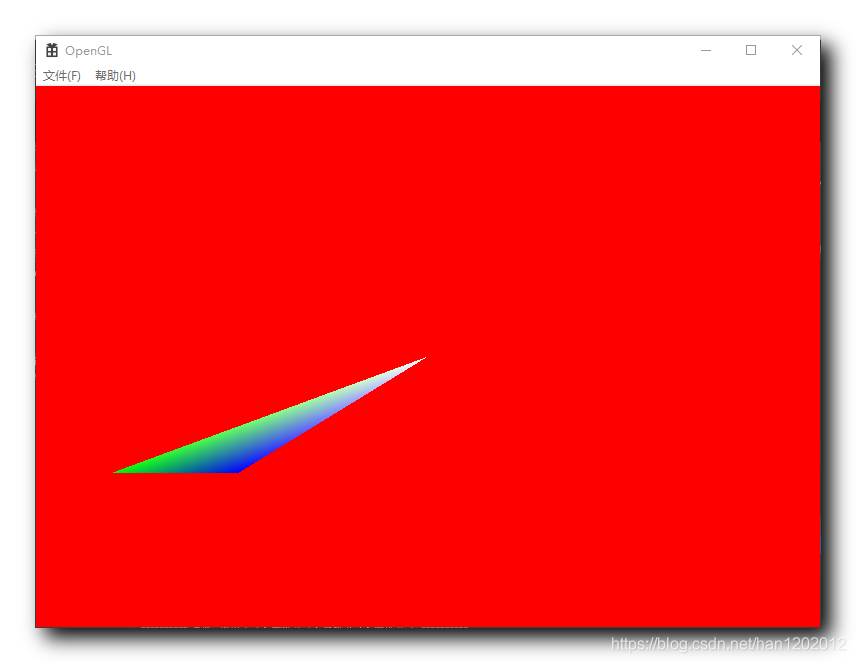

绘制效果 :

在这里插入图片描述



2、绘制 4 个点的情况


在 glBegin 和 glEnd 之间放置 4 4 4 个点 , 则 1 , 2 , 3 1,2,3 1,2,3 绘制一个三角形 , 1 , 3 , 4 1,3,4 1,3,4 绘制一个三角形 ;


代码示例 :

	// 只显示正面 , 不显示背面
	//glEnable(GL_CULL_FACE);

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	//glFrontFace(GL_CW);

    // 主消息循环:
    while (GetMessage(&msg, nullptr, 0, 0))
    {
        if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
        //glBegin(GL_TRIANGLES); // 绘制多个三角形
        //glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形

		// 绘制三角形面
        glBegin(GL_TRIANGLE_FAN);

		// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 2. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 3. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-3.0f, -2.0f, -10.0f);

		// 1. 2. 3. 这三个点会绘制一个三角形

		// 4. 设置白色
		glColor4ub(255, 255, 255, 255);
		glVertex3f(-1.0f, -2.0f, -10.0f);

		// 1. 3. 4. 这三个点会绘制一个三角形


        // 绘制三角形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

  • 42
    •

  • 43
    •

  • 44
    •

  • 45
    •

  • 46
    •

  • 47
    •

  • 48
    •

  • 49
    •

  • 50
    •

  • 51
    •

  • 52
    •

  • 53
    •

  • 54
    •

  • 55
    •

  • 56
    •

  • 57
    •

  • 58
    •

  • 59
    •

  • 60
    •

  • 61
    •

  • 62
    •

  • 63
    •

  • 64
    •

  • 65
    •

  • 66
    •

  • 67
    •

  • 68
    •

  • 69
    •

  • 70
    •

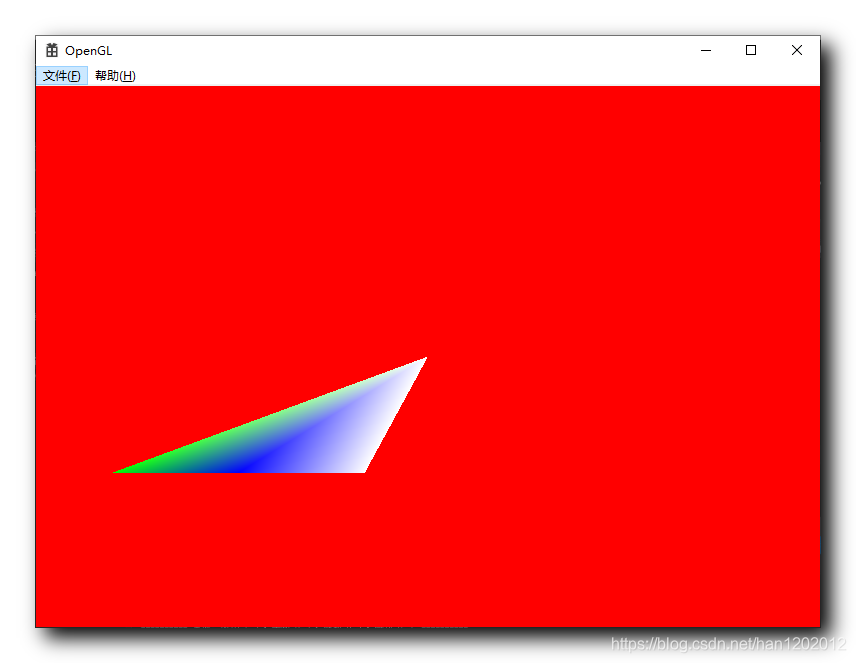

绘制效果 :

在这里插入图片描述



3、绘制 5 个点的情况


在 glBegin 和 glEnd 之间放置 5 5 5 个点 , 则 1 , 2 , 3 1,2,3 1,2,3 绘制一个三角形 , 1 , 3 , 4 1,3,4 1,3,4 绘制一个三角形 , 1 , 4 , 5 1,4,5 1,4,5 绘制一个三角形 ;


代码示例 :

	// 只显示正面 , 不显示背面
	//glEnable(GL_CULL_FACE);

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	//glFrontFace(GL_CW);

    // 主消息循环:
    while (GetMessage(&msg, nullptr, 0, 0))
    {
        if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
        //glBegin(GL_TRIANGLES); // 绘制多个三角形
        //glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形

		// 绘制三角形面
        glBegin(GL_TRIANGLE_FAN);

		// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 2. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 3. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-3.0f, -2.0f, -10.0f);

		// 1. 2. 3. 这三个点会绘制一个三角形

		// 4. 设置白色
		glColor4ub(255, 255, 255, 255);
		glVertex3f(-1.0f, -2.0f, -10.0f);

		// 1. 3. 4. 这三个点会绘制一个三角形

		// 5. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(1.0f, -2.0f, -10.0f);

		// 1. 3. 5. 这三个点会绘制一个三角形


        // 绘制三角形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

  • 42
    •

  • 43
    •

  • 44
    •

  • 45
    •

  • 46
    •

  • 47
    •

  • 48
    •

  • 49
    •

  • 50
    •

  • 51
    •

  • 52
    •

  • 53
    •

  • 54
    •

  • 55
    •

  • 56
    •

  • 57
    •

  • 58
    •

  • 59
    •

  • 60
    •

  • 61
    •

  • 62
    •

  • 63
    •

  • 64
    •

  • 65
    •

  • 66
    •

  • 67
    •

  • 68
    •

  • 69
    •

  • 70
    •

  • 71
    •

  • 72
    •

  • 73
    •

  • 74
    •

  • 75
    •

  • 76
    •

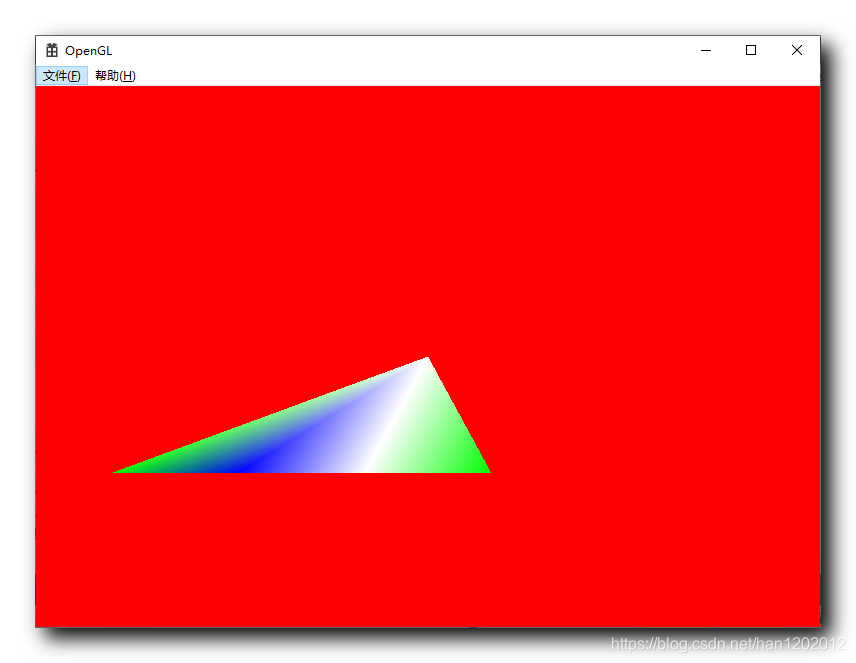

运行效果 :

在这里插入图片描述



4、绘制 6 个点的情况


在 glBegin 和 glEnd 之间放置 6 6 6 个点 , 则 1 , 2 , 3 1,2,3 1,2,3 绘制一个三角形 , 1 , 3 , 4 1,3,4 1,3,4 绘制一个三角形 , 1 , 4 , 5 1,4,5 1,4,5 绘制一个三角形 , 1 , 5 , 6 1,5,6 1,5,6 绘制一个三角形 ;


代码示例 :

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
        //glBegin(GL_TRIANGLES); // 绘制多个三角形
        //glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形

		// 绘制三角形面
        glBegin(GL_TRIANGLE_FAN);

		// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 2. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 3. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-3.0f, -2.0f, -10.0f);

		// 1. 2. 3. 这三个点会绘制一个三角形

		// 4. 设置白色
		glColor4ub(255, 255, 255, 255);
		glVertex3f(-1.0f, -2.0f, -10.0f);

		// 1. 3. 4. 这三个点会绘制一个三角形

		// 5. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(1.0f, -2.0f, -10.0f);

		// 1. 4. 5. 这三个点会绘制一个三角形

		// 6. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(3.0f, -2.0f, -10.0f);

		// 1. 5. 6. 这三个点会绘制一个三角形


        // 绘制三角形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

  • 42
    •

  • 43
    •

  • 44
    •

  • 45
    •

  • 46
    •

  • 47
    •

  • 48
    •

  • 49
    •

  • 50
    •

  • 51
    •

  • 52
    •

  • 53
    •

  • 54
    •

  • 55
    •

  • 56
    •

  • 57
    •

  • 58
    •

  • 59
    •

  • 60
    •

  • 61
    •

  • 62
    •

  • 63
    •

  • 64
    •

  • 65
    •

  • 66
    •

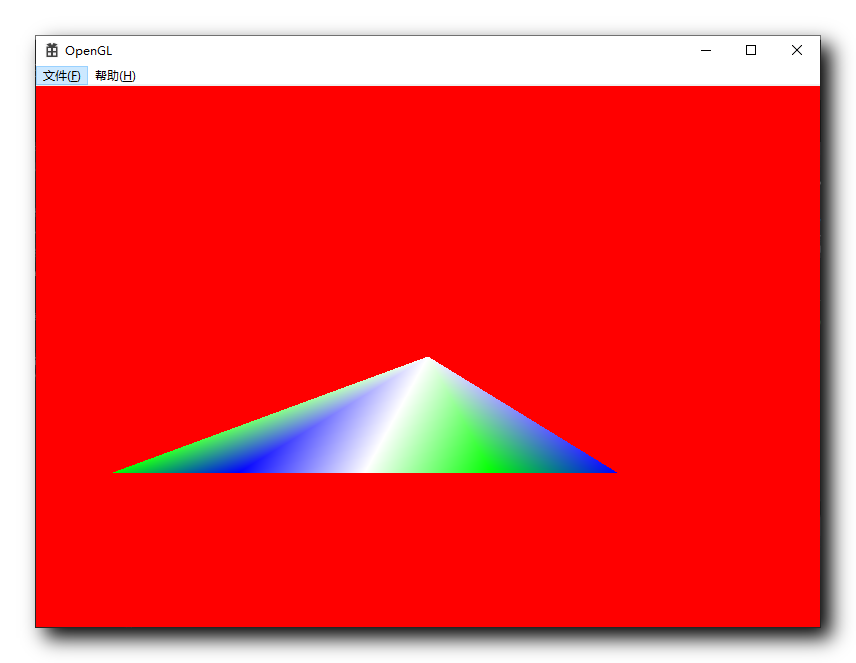

绘制效果 :

在这里插入图片描述





二、相关资源


GitHub 地址 : https://github.com/han1202012/OpenGL
( GitHub 源码始终都会随着后续博客的进度更新覆盖 , 可能没有本博客的相关源码 , 推荐下载博客源码快照 ) ;

博客源码快照 : https://download.csdn.net/download/han1202012/14777770

文章来源: hanshuliang.blog.csdn.net，作者：韩曙亮，版权归原作者所有，如需转载，请联系作者。

原文链接：hanshuliang.blog.csdn.net/article/details/112801381
