【OpenGL】十三、OpenGL 绘制三角形 ( 绘制单个三角形 | 三角形绘制顺序 | 绘制多个三角形 )

举报
韩曙亮 发表于 2022/01/11 01:17:32 2022/01/11
【摘要】 文章目录 一、绘制三角形二、三角形绘制顺序1、绘制正面2、三个点逆时针方向排列3、三个点顺时针方向排列4、设置点的正面方向 三、绘制多个三角形四、相关资源 一、绘制三角形...

文章目录





一、绘制三角形


三角形绘制即绘制一个面 , 三个点可以唯一确定一个面 , 四个点及多个点组成的多边形 , 不一定是一个面 ;


绘制三角形面时 , 在 glBegin 方法中传入 GL_TRIANGLES 参数 , 然后在 glBegin 和 glEnd 之间设置多个点 , OpenGL 会自动将三个点组成一个三角形面 , 绘制出来 ;


其中每个点都可以设置一个颜色值 , 面上的颜色都是通过三个点的颜色差值出来的 ;


代码示例 :

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连

		// 绘制三角形面 ★★
        glBegin(GL_TRIANGLES);

		// 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 设置绿色
		glColor4ub(0, 255, 0, 255);
        glVertex3f(-5.0f, 0.0f, -10.0f);

		// 设置蓝色
		glColor4ub(0, 0, 255, 255);
        glVertex3f(-5.0f, -2.0f, -10.0f);

        // 绘制三角形结束 ★★
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

绘制效果 :
在这里插入图片描述





二、三角形绘制顺序




1、绘制正面


讨论下面的绘制顺序时 , 加入一个前提 , OpenGL 只绘制模型正面, 不绘制模型背面 ;

正面就是 摄像机对着的那一面 ;

在渲染前 , 调用 glEnable(GL_CULL_FACE) 设置 , 即可设置 OpenGL 只绘制正面 , 不绘制背面 ;

	// 只显示正面 , 不显示背面
	glEnable(GL_CULL_FACE);





  • 1
    •

  • 2
    •

默认情况下 OpenGL 会绘制正面 , 背面两面 ;



2、三个点逆时针方向排列


点的正面方向是逆时针方向的 , 因此绘制的时候 , 默认是逆时针绘制 , 即第一个点连接第二个点 , 第二个点连接第三个点 , 第三个点连接第一个点 , 这样绘制 ;


设置三个点的代码 :

		// 第 1 个点 : 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 第 2 个点 : 设置绿色 ★
		glColor4ub(0, 255, 0, 255);
        glVertex3f(-5.0f, 0.0f, -10.0f);

		// 第 3 个点 : 设置蓝色 ★
		glColor4ub(0, 0, 255, 255);
        glVertex3f(-5.0f, -2.0f, -10.0f);





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

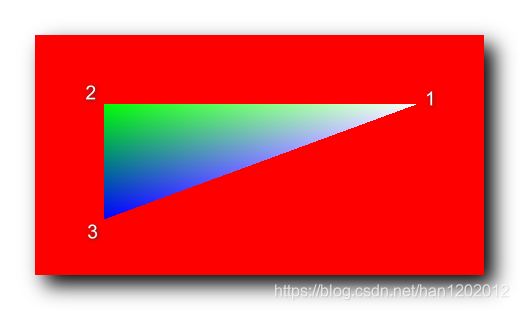

上述设置的三个点是按照逆时针方向排列 , 此时才能将面绘制出来 ;

在这里插入图片描述



3、三个点顺时针方向排列


如果将第三个点放到中间 , 此时点的排列是顺时针方向 , 绘制三角形时就会绘制失败 , 绘制出来就是一片空白 ;


设置三个点的代码 :

		// 第 1 个点 : 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 第 2 个点 : 设置蓝色
		glColor4ub(0, 0, 255, 255);
        glVertex3f(-5.0f, -2.0f, -10.0f);

		// 第 3 个点 : 设置绿色
		glColor4ub(0, 255, 0, 255);
        glVertex3f(-5.0f, 0.0f, -10.0f);





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

点的位置效果 ( 非 OpenGL 绘制效果 , OpenGL 绘制出来是空白的 ) :
在这里插入图片描述
OpenGL 绘制效果 : 按照上述顺时针排列点 , 绘制不出三角形 ;

在这里插入图片描述



4、设置点的正面方向


上面将三个点按照顺时针排列 , 绘制不出来 , 调用 glFrontFace(GL_CW) 方法 , 可以修改点的排列方向为顺时针方向 ;

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	glFrontFace(GL_CW);





  • 1
    •

  • 2
    •

  • 3
    •

完整代码示例 :

	// 只显示正面 , 不显示背面
	glEnable(GL_CULL_FACE); ★

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	glFrontFace(GL_CW); ★

    // 主消息循环:
    while (GetMessage(&msg, nullptr, 0, 0))
    {
        if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连

		// 绘制三角形面 ★
        glBegin(GL_TRIANGLES);

		// 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 设置绿色
		glColor4ub(0, 255, 0, 255);
        glVertex3f(-5.0f, 0.0f, -10.0f);



        // 绘制三角形结束 ★
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

  • 42
    •

  • 43
    •

  • 44
    •

  • 45
    •

  • 46
    •

  • 47
    •

  • 48
    •

  • 49
    •

  • 50
    •

  • 51
    •

  • 52
    •

  • 53
    •

  • 54
    •

  • 55
    •

  • 56
    •

  • 57
    •

  • 58
    •

  • 59
    •

  • 60
    •

  • 61
    •

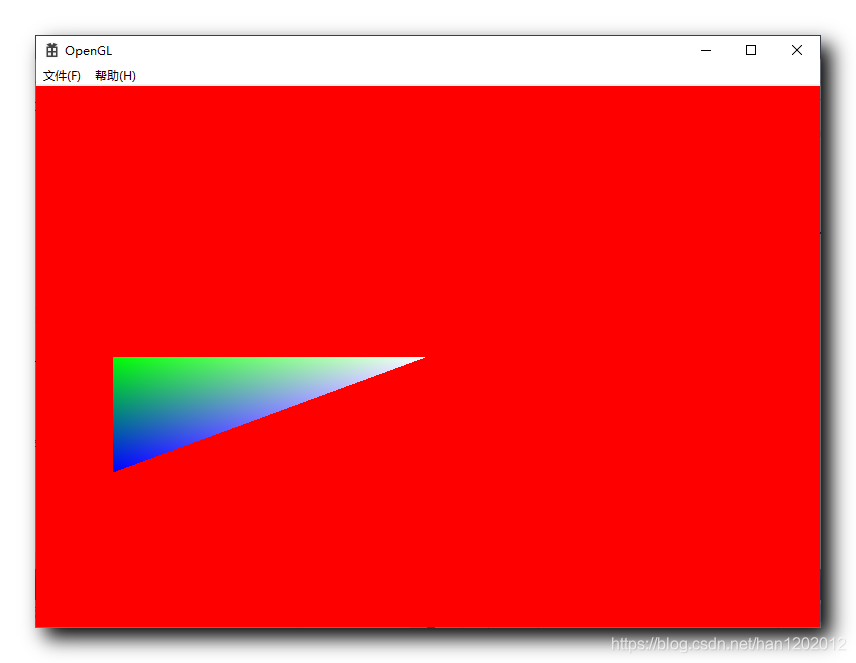

执行结果 :

在这里插入图片描述


分析下点的顺序 :

		// 第 1 个点 : 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 第 2 个点 : 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 第 3 个点 : 设置绿色
		glColor4ub(0, 255, 0, 255);
        glVertex3f(-5.0f, 0.0f, -10.0f);





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

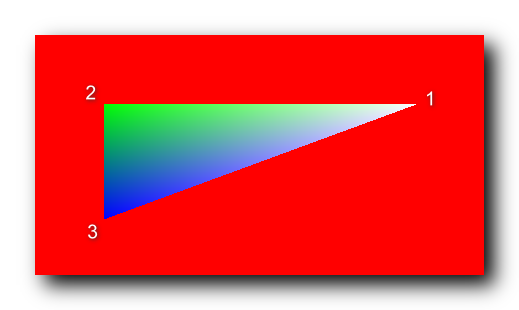

上述三个点是按照顺时针顺序排列的 ;

在这里插入图片描述





三、绘制多个三角形


绘制多个三角形时 , 在 glBegin 和 glEnd 之间设置多个三角形点即可 , 系统会按照从上到下 , 每 3 3 3 个点组成一个三角形 ;

代码示例 : 注意下面的三角形的点是按照顺时针顺序排列的 ;

	// 只显示正面 , 不显示背面
	glEnable(GL_CULL_FACE);

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	glFrontFace(GL_CW);

    // 主消息循环:
    while (GetMessage(&msg, nullptr, 0, 0))
    {
        if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连

		// 绘制三角形面
        glBegin(GL_TRIANGLES);

		// 第一个三角形 ( 注意点是顺时针排列的 )

		// 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 设置绿色
		glColor4ub(0, 255, 0, 255);
        glVertex3f(-5.0f, 0.0f, -10.0f);

		// 第二个三角形 ( 注意点是顺时针排列的 )

		// 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
		glVertex3f(0.0f, 0.0f, -10.0f);

		// 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(5.0f, 0.0f, -10.0f);

		// 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(5.0f, -2.0f, -10.0f);

        // 绘制三角形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

  • 42
    •

  • 43
    •

  • 44
    •

  • 45
    •

  • 46
    •

  • 47
    •

  • 48
    •

  • 49
    •

  • 50
    •

  • 51
    •

  • 52
    •

  • 53
    •

  • 54
    •

  • 55
    •

  • 56
    •

  • 57
    •

  • 58
    •

  • 59
    •

  • 60
    •

  • 61
    •

  • 62
    •

  • 63
    •

  • 64
    •

  • 65
    •

  • 66
    •

  • 67
    •

  • 68
    •

  • 69
    •

  • 70
    •

  • 71
    •

  • 72
    •

  • 73
    •

  • 74
    •

  • 75
    •

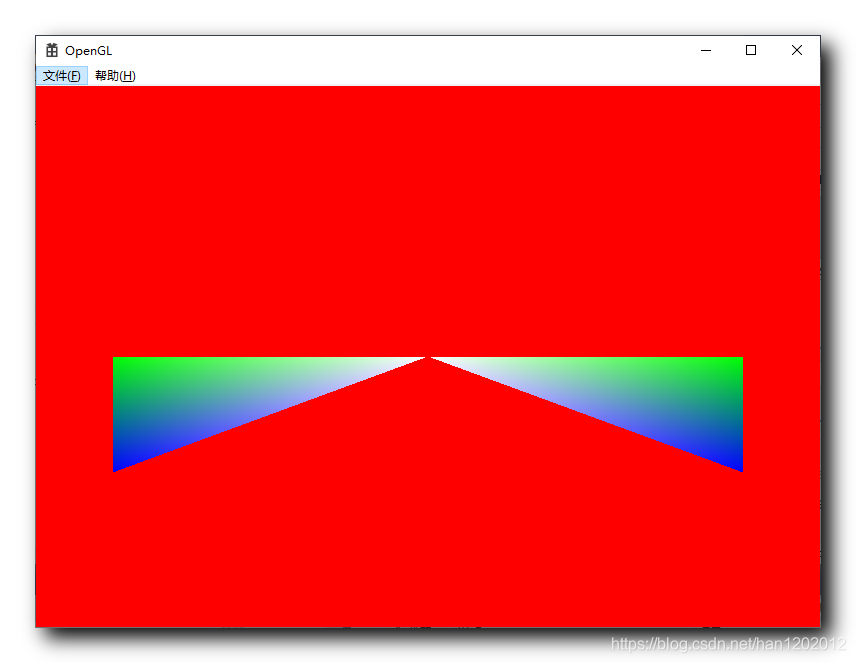

运行效果 :

在这里插入图片描述





四、相关资源


GitHub 地址 : https://github.com/han1202012/OpenGL
( GitHub 源码始终都会随着后续博客的进度更新覆盖 , 可能没有本博客的相关源码 , 推荐下载博客源码快照 ) ;

博客源码快照 : https://download.csdn.net/download/han1202012/14753854

文章来源: hanshuliang.blog.csdn.net，作者：韩曙亮，版权归原作者所有，如需转载，请联系作者。

原文链接：hanshuliang.blog.csdn.net/article/details/112796656
