一、绘制 GL_QUAD_STRIP 四边形

GL_QUAD_STRIP 绘制规则 :

在 glBegin 与 glEnd 之间有 $n$ 个点 , 能绘制 $\frac{n}{2}-1$ 个四边形 ,

四边形绘制顺序 : $2n-1$ , $2n$ , $2n+2$ , $2n+1$ 四个点依次绘制 ;

第 $1$ 个 : 按照 $1,2,4,3$ 顺序绘制 ;

第 $2$ 个 : 按照 $3,4,6,5$ 顺序绘制 ;

代码示例 :

	// 只显示正面 , 不显示背面
	//glEnable(GL_CULL_FACE);

	// 设置顺时针方向 CW : Clock Wind 顺时针方向
	// 默认是 GL_CCW : Counter Clock Wind 逆时针方向
	//glFrontFace(GL_CW);

    // 主消息循环:
    while (GetMessage(&msg, nullptr, 0, 0))
    {
        if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);
        }

		// 渲染场景

		// 清除缓冲区 ,
		// 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区
		// 红色背景
		glClear(GL_COLOR_BUFFER_BIT);

        // 设置当前的绘制颜色 , 4 个 unsigned byte
        // 每个颜色的分量占一个字节
        // 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度
        // 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制
        glColor4ub(255, 255, 255, 255);

		// 设置线的宽度
		glLineWidth(2.0f);

        //glBegin(GL_POINTS);	// 绘制点
        //glBegin(GL_LINES);	// 绘制线
		//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线
        //glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连
        //glBegin(GL_TRIANGLES); // 绘制多个三角形
        //glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形
		//glBegin(GL_TRIANGLE_FAN);	// 绘制三角形扇

		// 绘制四边形
        glBegin(GL_QUAD_STRIP);

		// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
        glVertex3f(0.0f, 0.0f, -10.0f);

		// 2. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, 0.0f, -10.0f);

		// 3. 设置蓝色
		glColor4ub(0, 0, 255, 255);
		glVertex3f(-5.0f, -2.0f, -10.0f);

		// 4. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(0.0f, -2.0f, -10.0f);



		// 5. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)
		glColor4ub(255, 255, 255, 255);
		glVertex3f(0.0f, 4.0f, -10.0f);

		// 6. 设置绿色
		glColor4ub(0, 255, 0, 255);
		glVertex3f(-5.0f, 4.0f, -10.0f);


        // 绘制四边形结束
        glEnd();

		// 将后缓冲区绘制到前台
		SwapBuffers(dc);

    }






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77


绘制效果 :

二、绘制四边形点分析

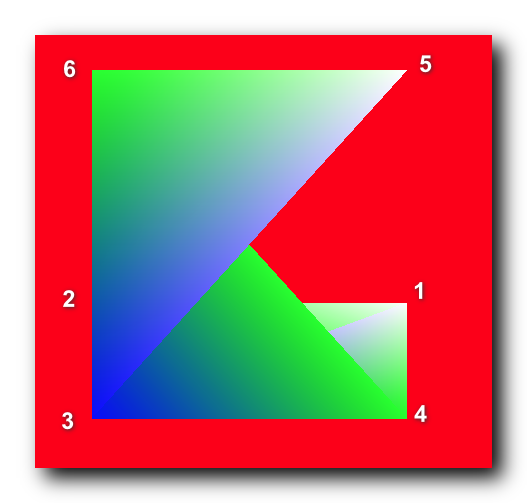

将点的索引标注在上图中 :

第 $1$ 个四边形 : 按照 $1,2,4,3$ 顺序绘制 ;

第 $2$ 个四边形 : 按照 $3,4,6,5$ 顺序绘制 ;

三、相关资源

GitHub 地址 : https://github.com/han1202012/OpenGL
( GitHub 源码始终都会随着后续博客的进度更新覆盖 , 可能没有本博客的相关源码 , 推荐下载博客源码快照 ) ;

博客源码快照 : https://download.csdn.net/download/han1202012/14841942
( 该源码是 Windows 桌面程序 , 使用 Visual Studio 2019 打开 )
