一、资源混淆效果

资源混淆 , 将资源名称与目录进行混淆 , 提高了反编译的难度 , 同时也减小了 APK 文件的大小 ;

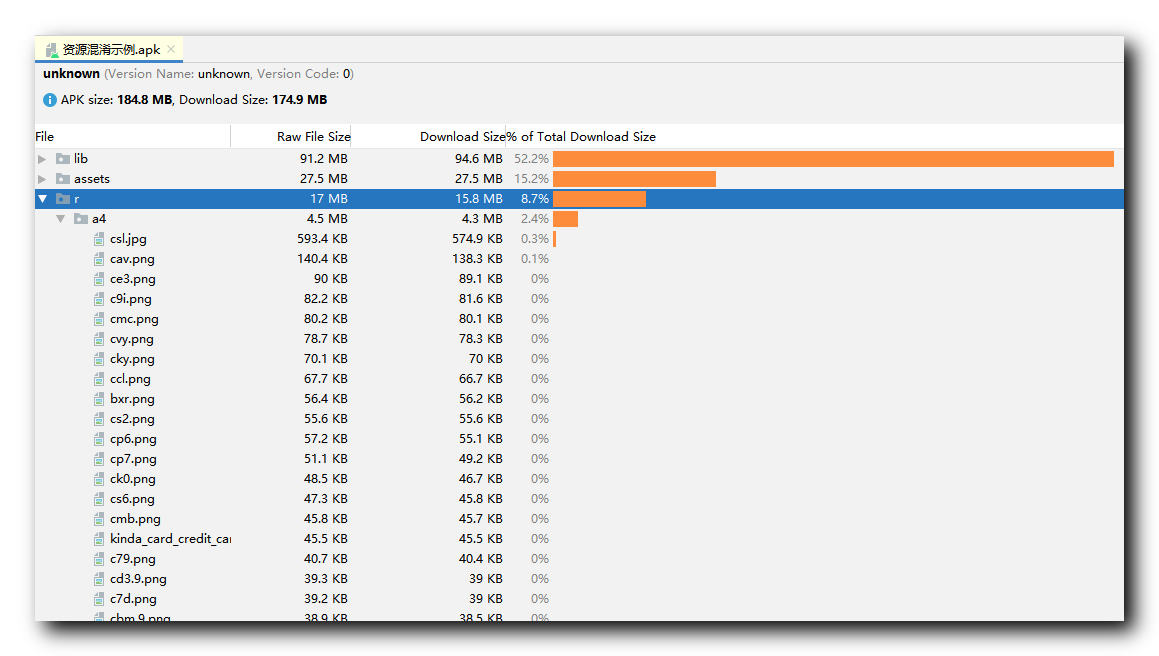

下面的 APK 安装文件就是进行资源混淆 , 其中的 r 文件 , 就是混淆后的资源文件 ;

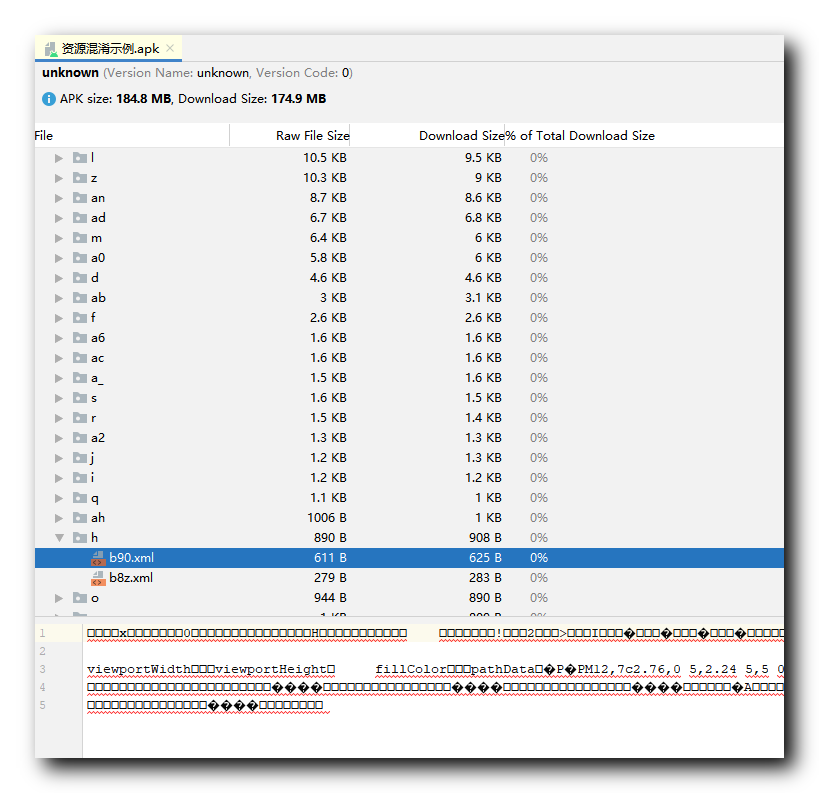

进入 r 文件内部 , 可以看到很多无意义无规则的目录 , 这是混淆后的资源文件 ;

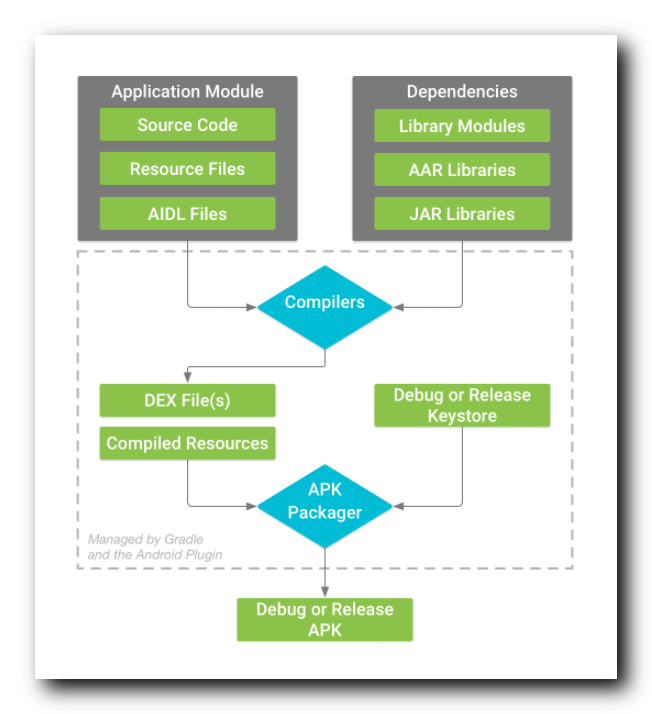

二、APK 构建流程简介

APK 构建流程 官方文档参考 : https://developer.android.google.cn/studio/build

应用模块 ( Application Module ) 中包含 :

• 源码文件 ( Source Code )
• 资源文件 ( Resource Files )
• AIDL 文件 ( AIDL Files )

等 , 还有各种引入的依赖库 ( Dependencies ) , 包括 :

• Android 依赖库模块 ( Library Modules )
• Android 依赖库包 ( AAR Libraries )
• Java 依赖库 ( JAR Libraries ) ;

应用模块 和 依赖库 放在一起进行编译 , 先编译成 class 字节码文件 , 然后使用 dex 工具 , 编译成 DEX 文件 , 同时也会对 资源文件 ( Resources ) 进行编译 , 最后打包成 APK 文件 ;

资源文件在打包时会进行编译 , 将资源文件编译成二进制文件 , 直接打开资源文件都是二进制乱码 ;

三、资源 ID 组成

Android 应用编译时会生成 R 文件 , 在代码中 , 也使用 R 文件 , 引用相关的资源 ;

每个资源的值 , 存在子 app\build\intermediates\runtime_symbol_list\debug\R.txt 中 , 现在在 build 目录中不生成 R.java 了 ;

int anim abc_fade_in 0x7f010000
int anim abc_fade_out 0x7f010001
int anim abc_grow_fade_in_from_bottom 0x7f010002
int anim abc_popup_enter 0x7f010003
int anim abc_popup_exit 0x7f010004
int anim abc_shrink_fade_out_from_bottom 0x7f010005
int anim abc_slide_in_bottom 0x7f010006
int anim abc_slide_in_top 0x7f010007
int anim abc_slide_out_bottom 0x7f010008
int anim abc_slide_out_top 0x7f010009
int anim abc_tooltip_enter 0x7f01000a
int anim abc_tooltip_exit 0x7f01000b






1

2

3

4

5

6

7

8

9

10

11

12


每个资源都对应着 R 文件中的一个 ID , 以 $0\mathrm{x}7\mathrm{f}010000$ 为例 , ID 的格式分为三部分 , 7f | 01 | 0000 ,

• $7\mathrm{f}$ 表示包 , 一般的程序的包都会被编译成 $7\mathrm{f}$ 开头 ;
• $01$ 对应资源类型 , 动画类型以 7f01 开头 ;
• 最后 $2$ 字节 , 按照序号从 $0$ 开始排序即可 ;

四、参考资料

参考官方文档 :

• 缩减、混淆处理和优化应用 : https://developer.android.google.cn/studio/build/shrink-code
• APK 构建流程 : https://developer.android.google.cn/studio/build

参考之前的博客资源 :

• 【Android 安全】DEX 加密 ( ProGuard 混淆 | -keepclassmembers 混淆效果 | -keepclasseswithmembernames 混淆效果 )
• 【Android 安全】DEX 加密 ( Proguard 混淆 | 混淆后的报错信息 | Proguard 混淆映射文件 mapping.txt )
• 【Android 安全】DEX 加密 ( Proguard 混淆 | 将混淆后的报错信息转为原始报错信息 | retrace.bat 命令执行目录 | 暴露更少信息 )
• 【Android 安全】DEX 加密 ( Proguard 混淆 | 混淆后的报错信息 | Proguard 混淆映射文件 mapping.txt )

博客资源 :

• GitHub 项目源码 : https://github.com/han1202012/SVG

• 下载地址 :
