Opengl es2.0 学习笔记（五）图元装配

一、图元类型

#define GL_POINTS                         0x0000点
#define GL_LINES                          0x0001线
#define GL_LINE_LOOP                      0x0002闭合线
#define GL_LINE_STRIP                     0x0003不闭合曲线
#define GL_TRIANGLES                      0x0004三角形
#define GL_TRIANGLE_STRIP                 0x0005临近点三角形
#define GL_TRIANGLE_FAN                   0x0006扇形三角形，主要是为画圆的三角形





1

2

3

4

5

6

7

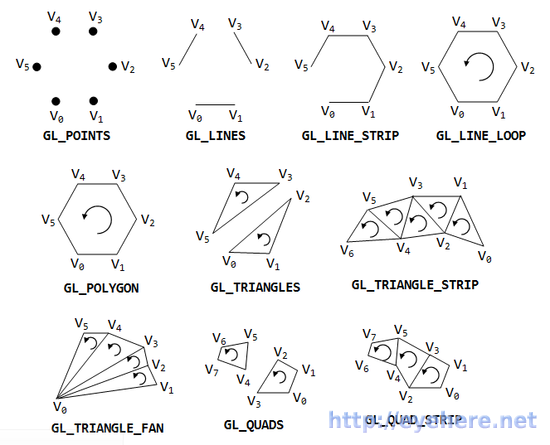

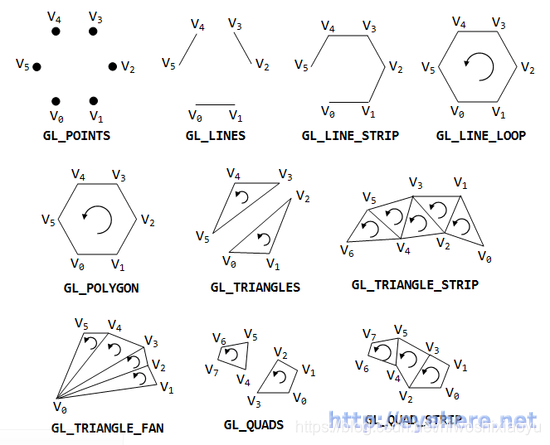

盗个图：

二、API

//传入shader常量，正交投影
glUniformMatrix4fv(_shader._MVP, 1, false, screenProj.data());
//传入shader常量颜色
glUniform4f(_shader._color,1,0,0,1);

//指定顶点属性Attribute
//GLboolean normalized是否规格化
**规格化又叫做规格化数，是一种表示浮点数的规格化的表示方法，还可以通过修改阶码并同时移动尾数的方法使其满足这种规范。**
glVertexAttribPointer (GLuint indx, GLint size, GLenum type, GLboolean normalized, GLsizei stride, const GLvoid* ptr)
//画图形
//参数mode 是图元类型
//first 开始点
//数量
glDrawArrays (GLenum mode, GLint first, GLsizei count);





1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16


三、注意

四、伪代码

//顶点shader
const char* vs  =
        {
            "precision lowp float; "
            "uniform   mat4 _MVP;"
            "attribute vec2 _position;"

            "void main()"
            "{"
            "   vec4    pos =   vec4(_position,0,1);"
            "   gl_Position =   _MVP * pos;"	//正交矩阵乘以顶点坐标
            "}"
        };

//像素shader
const char* ps  =
{
	"precision  lowp float; "
	"uniform    vec4 _color;"
	"void main()"
	"{"
	"   gl_FragColor   =   _color;"
	"}"
};
namespace CELL
{
	typedef tvec2<float>      float2;
	template <typename T>
	struct tvec2
	{
		typedef T               value_type;
		typedef std::size_t     size_type;
		typedef tvec2<T>        type;

		value_type  x;
		value_type  y;

		tvec2(value_type const & s1, value_type const & s2) :
				x(s1),
				y(s2)
		{}
	}
	template <typename valType>
    tmat4x4<valType>  ortho
                        (
                        valType left,
                        valType right,
                        valType bottom,
                        valType top,
                        valType zNear,
                        valType zFar
                        )
    {
        tmat4x4<valType> res(1);
        res[0][0]   =   valType(2) / (right - left);
        res[1][1]   =   valType(2) / (top - bottom);
        res[2][2]   =   - valType(2) / (zFar - zNear);
        res[3][0]   =   - (right + left) / (right - left);
        res[3][1]   =   - (top + bottom) / (top - bottom);
        res[3][2]   =   - (zFar + zNear) / (zFar - zNear);
        return res;
    }

}
//正交投影
CELL::matrix4   screenProj  =   CELL::ortho<float>(0,float(_width),float(_height),0,-100.0f,100);
//顶点坐标
CELL::float2  pos[]   =
{
	CELL::float2(x,y),
	CELL::float2(x + w,y),
	CELL::float2(y,y + h),
	CELL::float2(x + w, y + h),
};

//此处省略shader的创建，编译，链接，使用shader
//开启顶点属性，Uniform是定量不用开启
//传入mvp矩阵
glUniformMatrix4fv(_shader._MVP, 1, false, screenProj.data());
//传入颜色
glUniform4f(_shader._color,1,0,0,1);
//传入顶点坐标
glVertexAttribPointer(_shader._position,2,GL_FLOAT,false,sizeof(CELL::float2),pos);
//画正方形
glDrawArrays(GL_TRIANGLE_STRIP,0,4);

//关闭顶点属性,关闭shader
~~~C++





1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98
