简 介： ※MIK-BSQW是对微弱信号进行放大变松的放大器。手头有两款变送器，他们的接口分别是 4 ~ 20mA以及 0 ~ 5V，分别用于桁架下方压力传感器的信号处理。

关键词： MIK BSQW，压力传感器，信号变送器

§01 压力传感器

  MIK-BSQW 是一款外接式的变送器，将一个小信号精密进行放大，然后转换为4-20mA的接口。这款变送器在

1.1 变送器的说明

1.1.1 基本参数

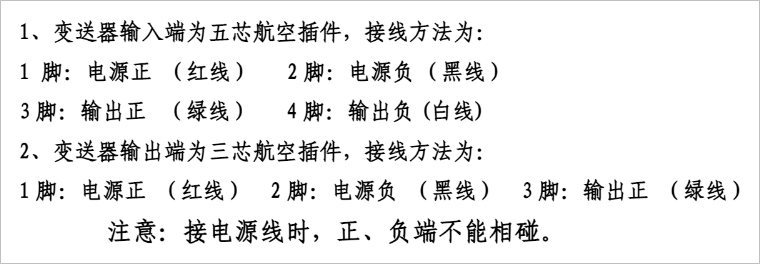

1.1.2 接线方式

1.2 初步测试

1.2.1 制作接口

  制作变送器的外部接口。

接口线序：

PIN1：红色（+24V)
PIN2：底线
PIN3：绿线（输出+）
PIN4：白线（输出-）

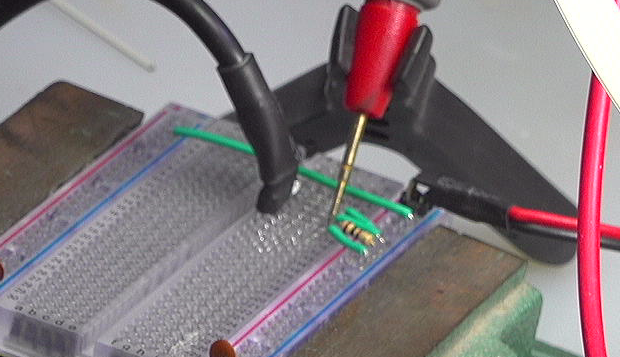

1.2.2 测试输出信号

测试条件：

供电电压：+24V
负载电阻：100欧姆

  输出信号：670mV。

  随着手在压力头捏紧，可以观察到输出信号的变化。

1.3 5V

  除了上述 4 ~20mA的输出之外，还有一个 0 ~ 5V的输出传感器。

变送器的工作条件：

工作电压：≥18V
输出电压范围：0~5V

  经过测试，它的输出随着输入信号的变化而产生随动变化。

§02 桁架结构

2.1 行程尺寸

  涉及到桁架的上极限与下极限量程。

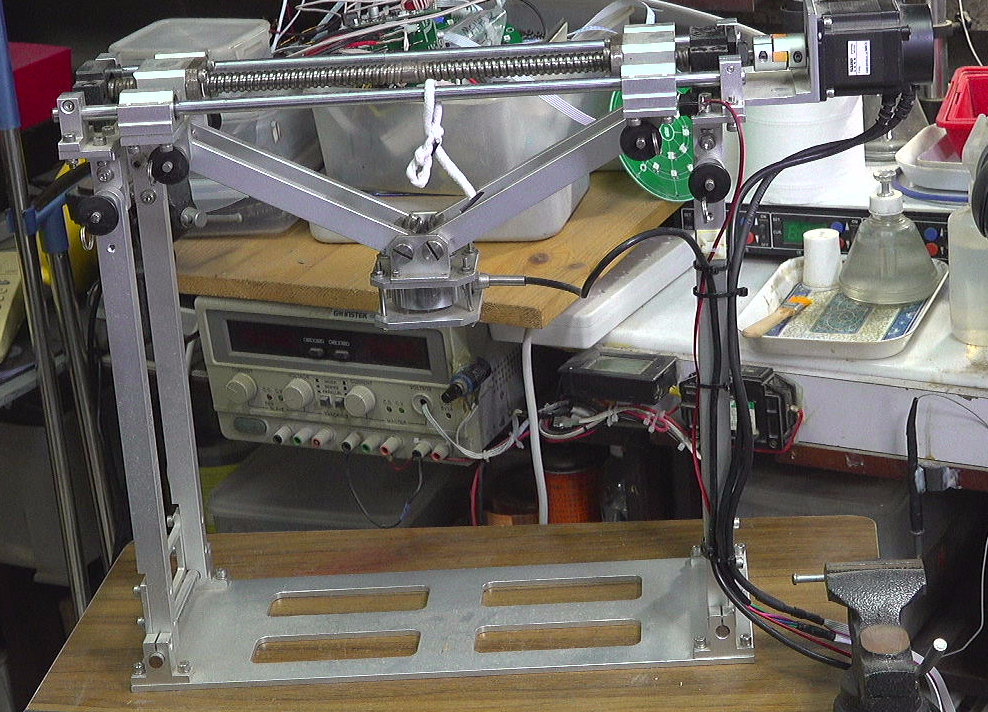

2.1.1 上极限

  当滑块运行到两端，压力传感器距离下面框架为24厘米。

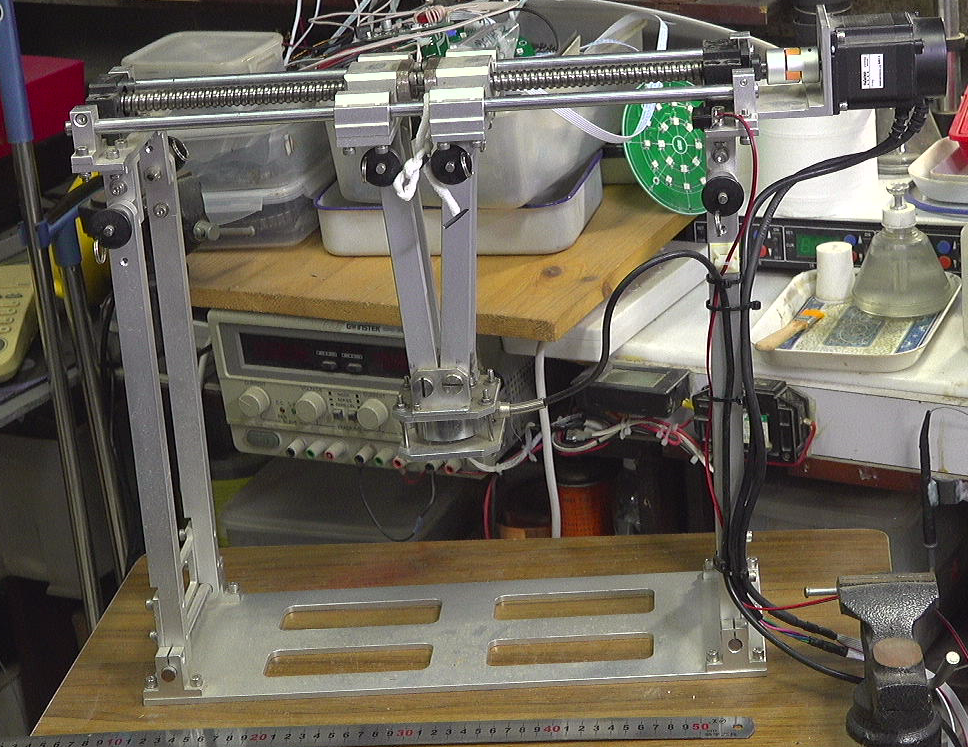

2.1.2 下极限

  通过上述测量，可以看到上下行程为8厘米。

※ 总  结 ※

  MIK-BSQW是对微弱信号进行放大变松的放大器。手头有两款变送器，他们的接口分别是 4 ~ 20mA以及 0 ~ 5V，分别用于桁架下方压力传感器的信号处理。
