简 介： 手持点焊机是利用大电流对于低阻金属局部欧姆加热完成焊接。一个良好的手持点焊接口是完成电焊的关键。

关键词： 点焊机

§01 点焊笔

  点焊机工作原理是利用通过大电流引发局部迅速发热，然后冷却之后完成焊接。在0.1-0.15镍片焊接电流大约为 90 - 150A。

  下面是从 焊接工具DIY 点焊机自动触发笔 手持点焊笔 获得的手持点焊机。

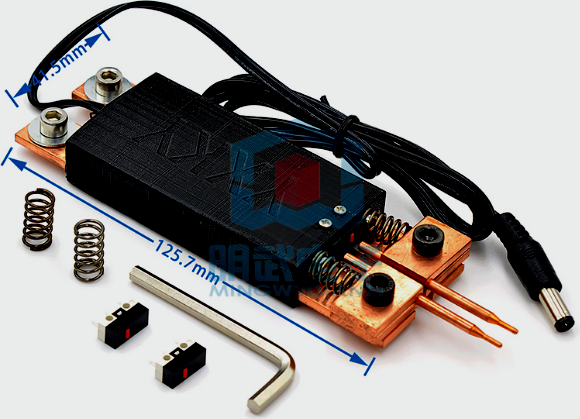

一、点焊笔

点焊笔尺寸：

重量：202g
尺寸：125.7mm×41.5mm

二、基本结构

1、基本功能

  这个只是一个点焊点柄。具体电压看你的变压器。我做的是70平4圈。3.7V

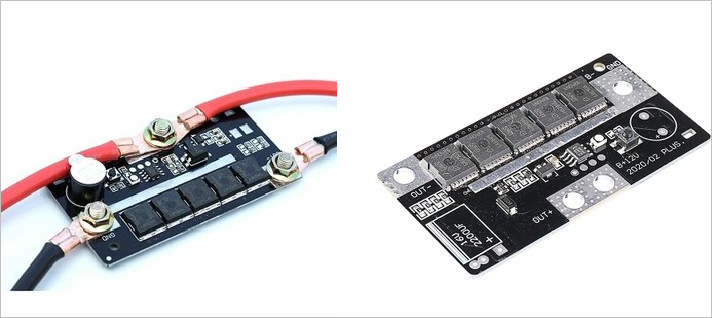

  电压4-12V电流800A以上，接线粗的线接焊铜柱上连接点焊机，那条小线是开关线。接点焊机的开关，小线用不了点焊机的铜片的。不能接错，不然小线会烧掉。只是机械控制开关，并不包含电流控制板

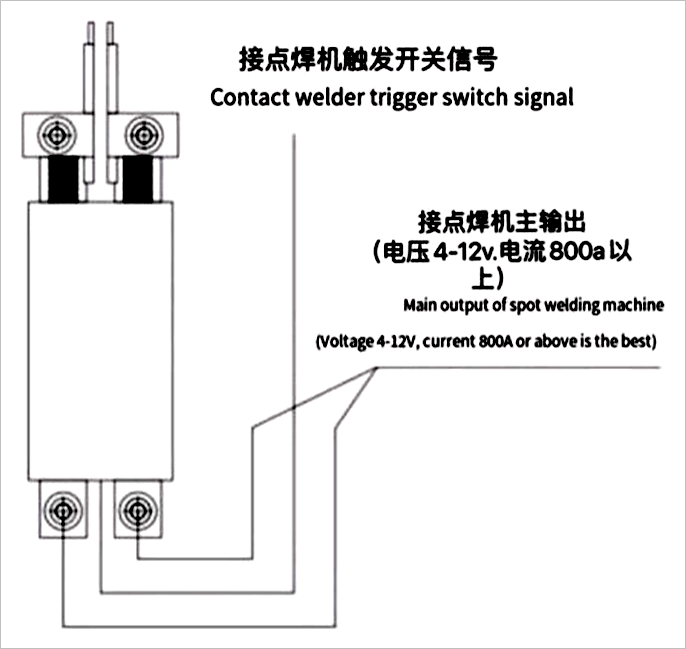

2、连接电路图

  下面只相当于点焊机的低阻点焊笔。同时配合有触发开关。

  经过测量，可以知道：

• 手持电焊笔的后面两个接口与前面的电焊头是直通的；
• 圆形电源接头由前面的开关控制通断；常开状态；

※ 总  结 ※

  手持点焊机是利用大电流对于低阻金属局部欧姆加热完成焊接。一个良好的手持点焊接口是完成电焊的关键。

■ 相关文献链接:

• 焊接工具DIY 点焊机自动触发笔 手持点焊笔

● 相关图表链接:

• 图1.1.1 一体电焊笔外观
• 图1.2.1 点焊机的连接功能图
