一、Enterprise Architect简单介绍:
1.EA(EnterpriseArchitect)是一个对于软件系统开发有着极好支持的CASE软件(Computer Aided Software Engineering)。EA不同于普通的UML画图工具(如VISIO),它将支撑系统开发的全过程。在需求分析阶段,系统分析与设计阶段,系统开发及部署等方面有着强大的支持,同时加上对10种编程语言的正反向工程,项目管理,文档生成,数据建模等方面。可以让系统开发中各个角色都获得最好的开发效率。
2.生命周期软件设计方案——Enterprise Architect是以目标为导向的软件系统。它覆盖了系统开发的整个周期,除了开发类模型之外,还包括事务进程分析,使用案例需求,动态模型,组件和布局,系统管理,非功能需求,用户界面设计,测试和维护等。
3.主要包括:
结构图表:类、对象、合成元素、包、组件、布局;
行为图表:使用案例、通信、序列、交互概述、行为、状态、时序;
扩展:分析(简单行为)、定制(需求、变动和UI设计)。
二、用例图使用的步骤:

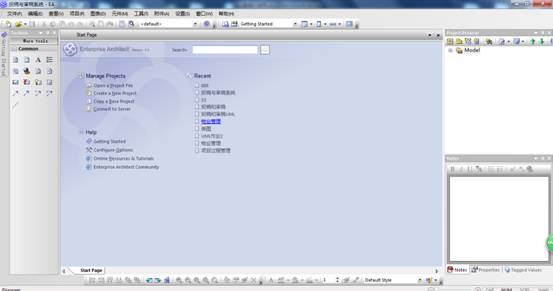

1、打开EA后,点击文件,新建项目,如图:

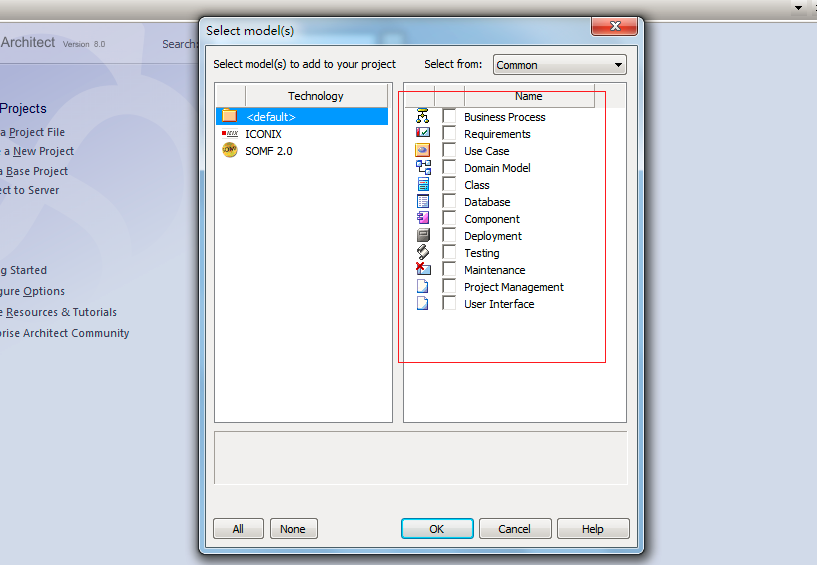

2、命名好,点击“保存“,弹出选择模型对话框,如图:

这些模型的名字如下:
*Business Process 业务流程模型
Requirements 需求分析模型
Use Case 用例模型
Domain Model 领域模型
Class 类设计模型
Database 数据库设计模型
Component 组件模型
Deployment 部署模型
Testing 测试模型
Maintenance 维护模型
Project Management 项目管理模型
User Interface 用户接口模型*

3、我们选择“Use Case “ 用例模型,如果我们不选也可以,后边新建视图列表时再选也行,点击”ok“后如图:

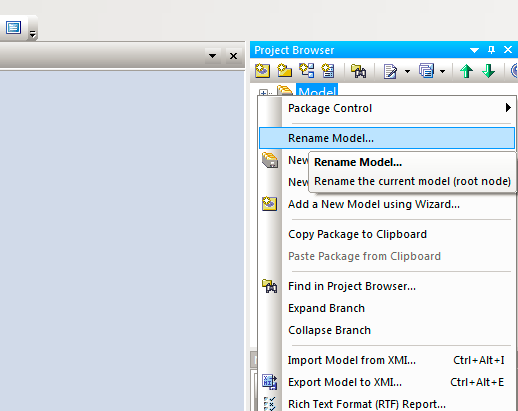

4、我们重命名建好的模型,点击右键,如图:

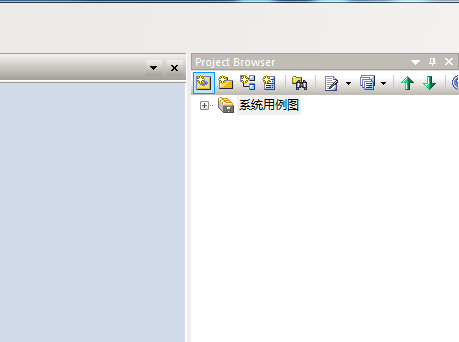

5、命名好后,如图:

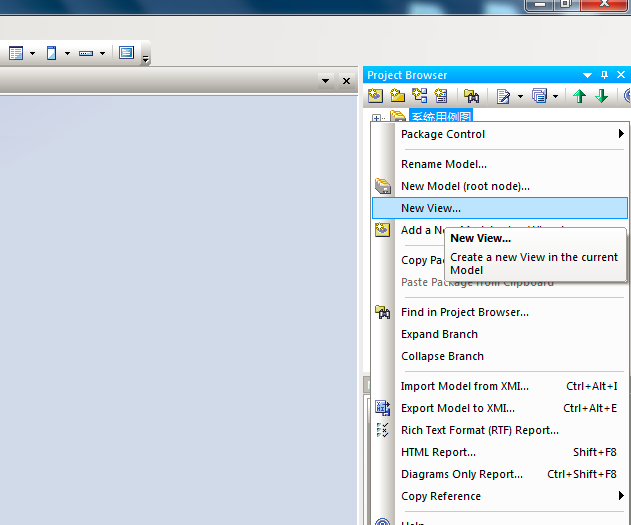

6、然后我们新建用例图,右键点击“模型“,选择”new view”,如图:

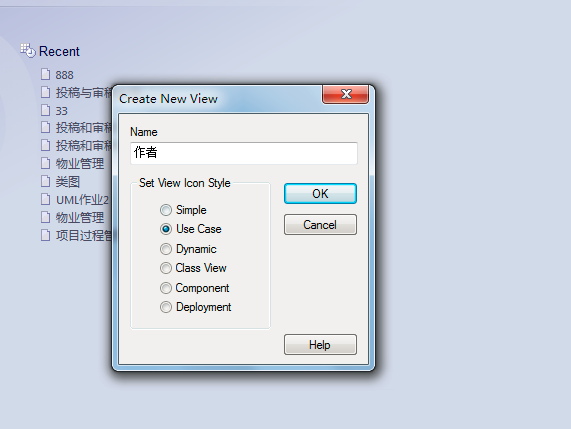

7、弹出框中在“name“命名该用例,然后选择“Use Case“,如图:

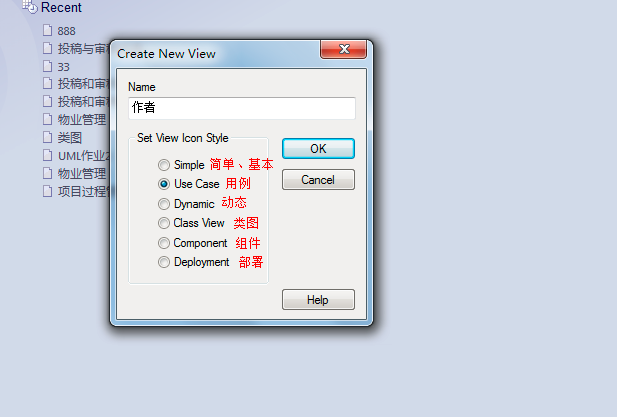

几种图的主要意思是:

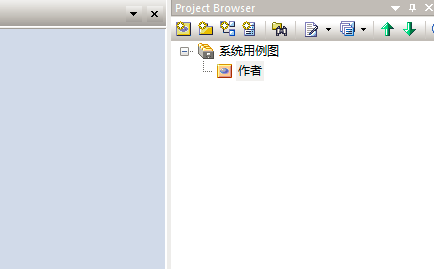

8、点击“ok“后,如图:

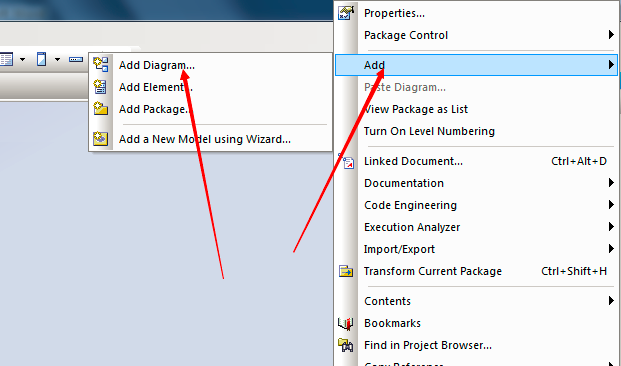

9、右键添加所需要的图,如图:

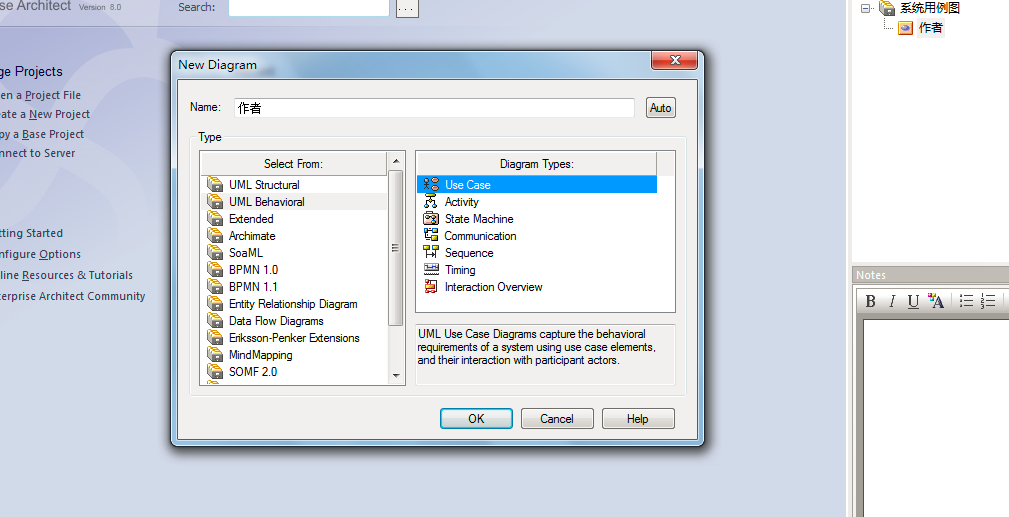

10、然后我们选择第一个,用例图,如图:

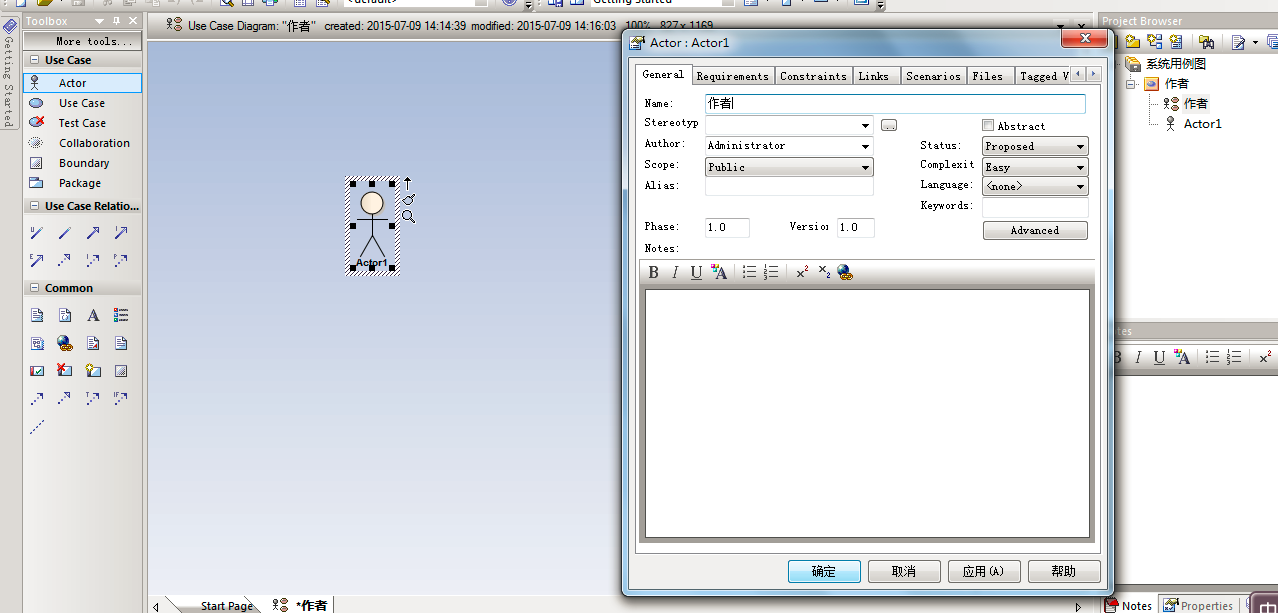

11、添加好的用例图,现在我们就可以进行画图了,从左边工具箱中拉出需要的元素,如:对象和用例,然后命名,如图:

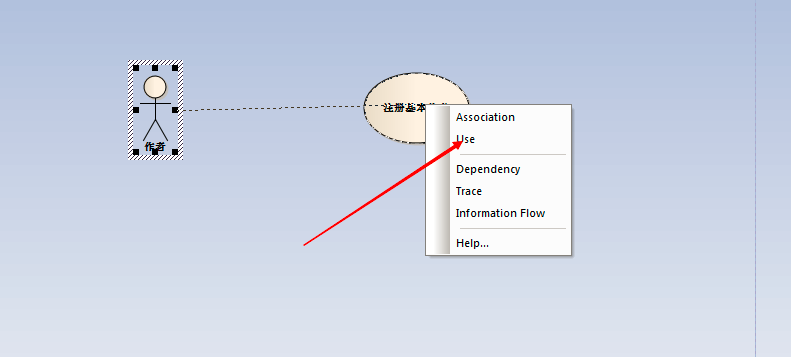

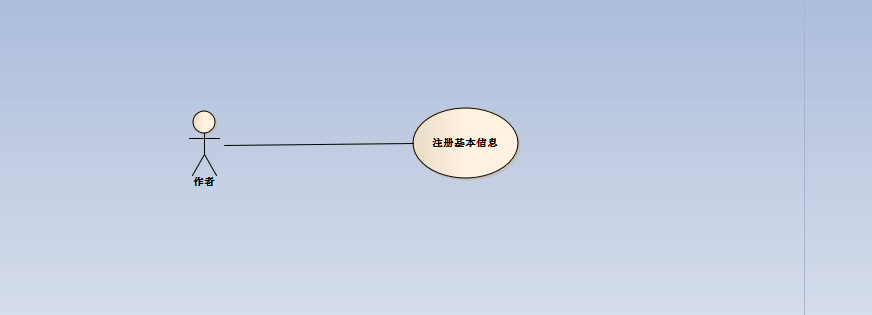

12、然后把对象和用例关联起来,这里选择“Use“如图:

13、到此,我们就建立用例图完成了,大概的步骤流程就是这样,具体还是很多的,需要我们慢慢去学习,去了解。


文章来源: aaaedu.blog.csdn.net,作者:tea_year,版权归原作者所有,如需转载,请联系作者。

原文链接:aaaedu.blog.csdn.net/article/details/88311452
