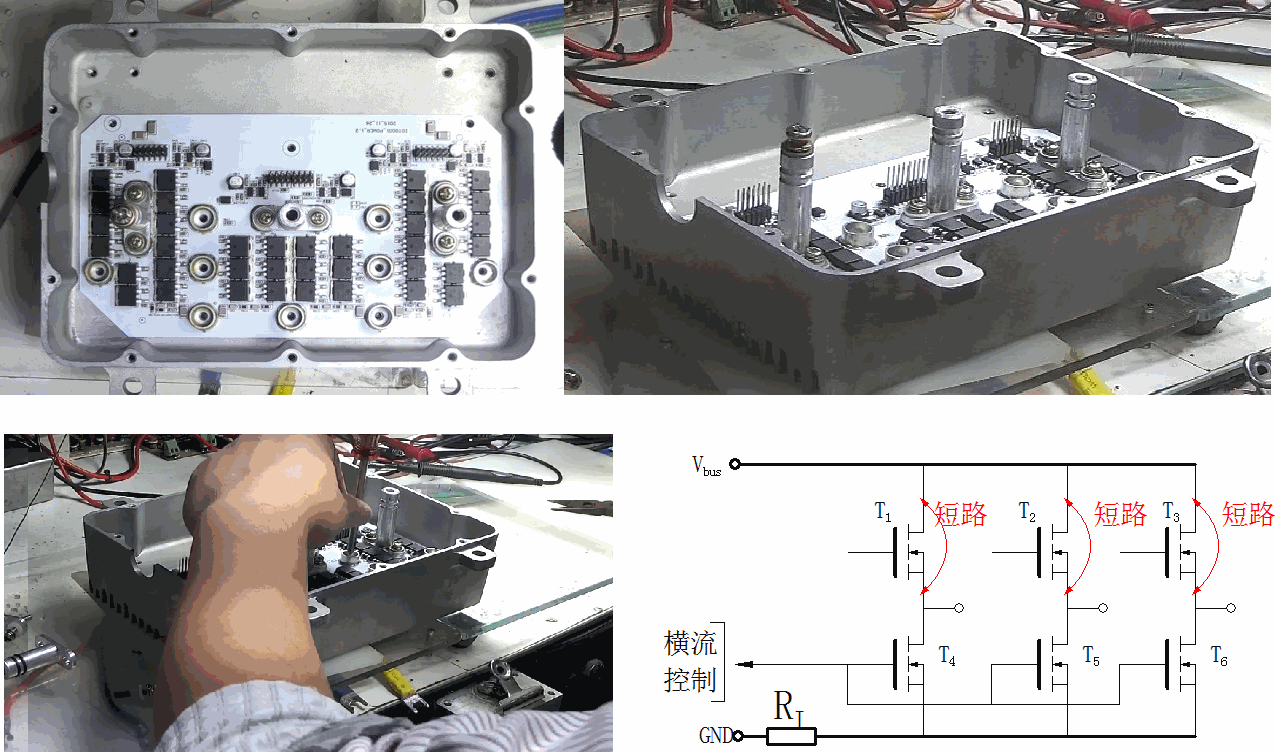

在前面“无线充电”推文中，对于获得最大功率点起到非常大帮助的就是电子负载，它可以设定消耗的电源电流，并且实时采集输出电压。核心是有可以受电压控制变化阻抗的VMOS管组成。考虑到在实验过程中，需要对它吸收的电能进行散热，所以选取了手边废弃的一块永磁同步电机驱动模块，拆卸下其中的MOS管，散热外壳等。然后再配上相应的电路就组成了电子负载。

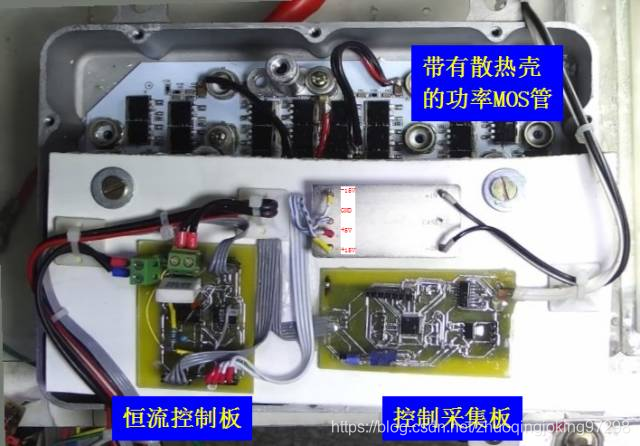

  下图中，横流控制板接收外部的电流设定电压信号，通过板上的放大电路对于流过MOS下桥臂电流进行PID控制，形成恒流。由于电路实在是太简单了，所以就不再这里给出了。

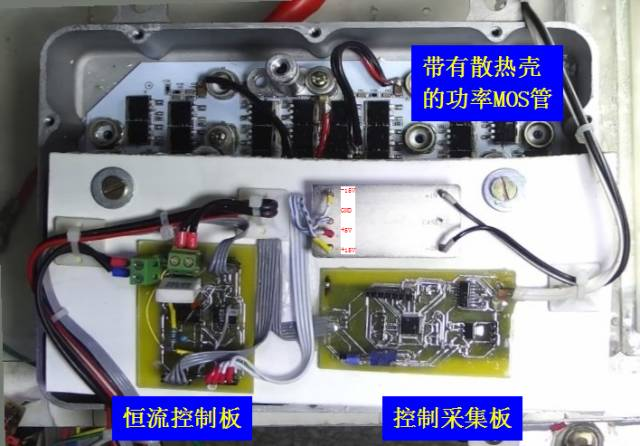

  通过控制采集板完成与计算机通信，接收MATLAB通过串口发送的设定参数，设置电子负载的恒流值。同时在将当前的负载电流和电压采集滤波后发送给计算机。

  所有的控制可以在MATLAB通过简单变成完成实验。

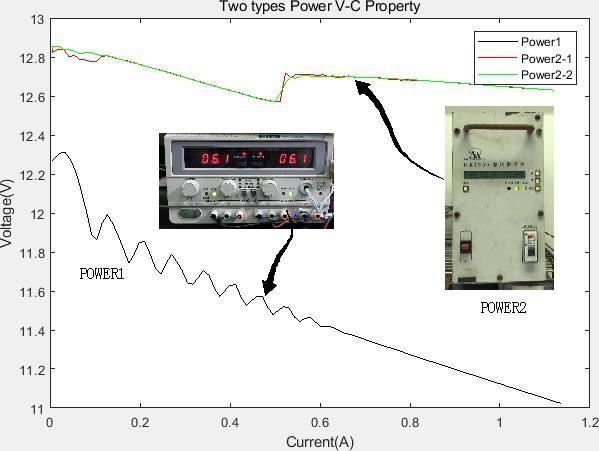

  下面就是通过电子复杂，对于实验室中两个功率电源进行测量。绘制出输出电压与电流之间的曲线。不看不知道，一看吓一跳，本以为是恒压电源，实际上随着输出电流的变化，电压发生了不同的变化。

  有的出现了小的波动，有的则出现阶跃。这也反映出不同稳压电源的品质有着很大的差别。

  有了电子负载的帮助，可以为无线充电设计方案进行优化提供很大的帮助。
