简 介： 对于使用热转印制版之后，为了便于元器件的焊接需要对于电路板表面进行镀锡，涂抹助焊膏。利用0欧姆的表面电阻是处理过孔的好办法。

关键词： 快速制版，PCB，热转印

  尽管现在网上PCB制板已经非常快捷和便宜，甚至有的厂家提供免费测试板制作，但比起“一分钟制版”来制作测试电路板，发送出去制板还是时间太长。

  对于需要测试的电路，通过快速制版，可以快速迭代，完成实验电路的实验。最终的正式电路板可以交由正规厂家帮助制作。下面给出了通过快速制板直至焊接完成测试的具体过程。其中一分钟制版的热转印、腐蚀过程，可以参见“ 一分钟制版 ”推文中的介绍。

§01 制版之后

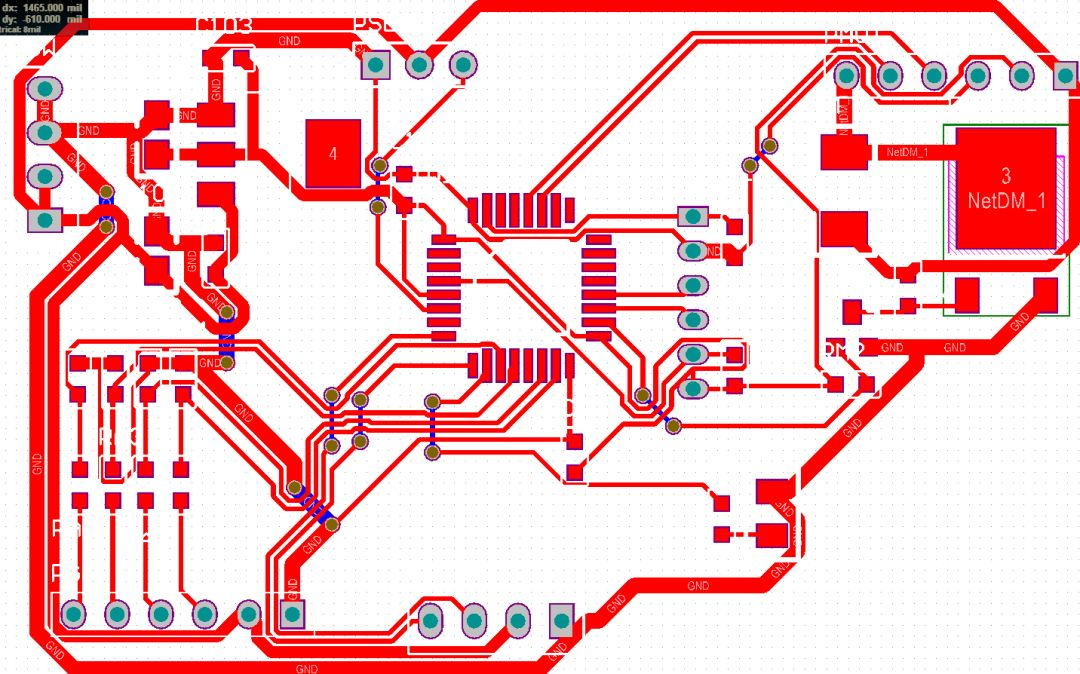

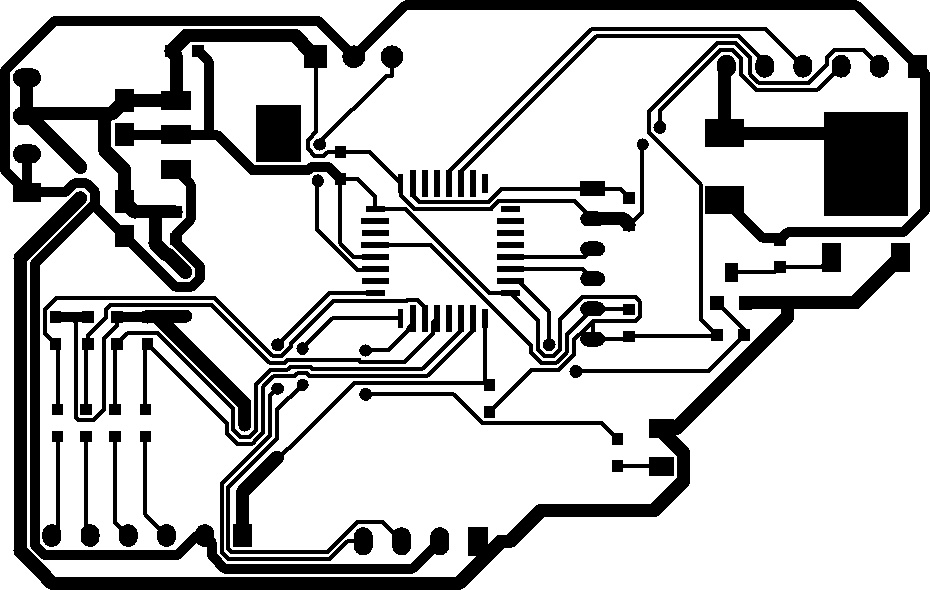

1. 绘制PCB电路板：

2. 设置只打印TOP LAYER和过孔层

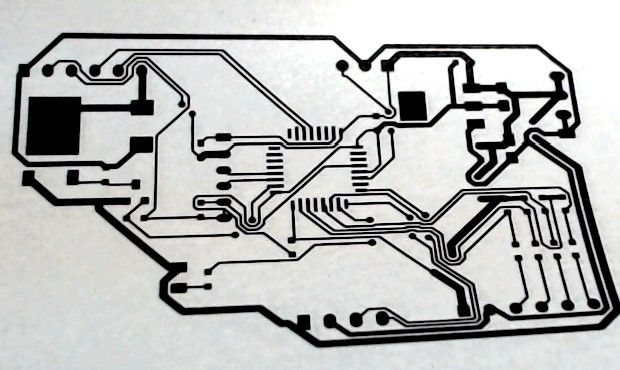

3. 使用激光打印机打印在热转印纸上

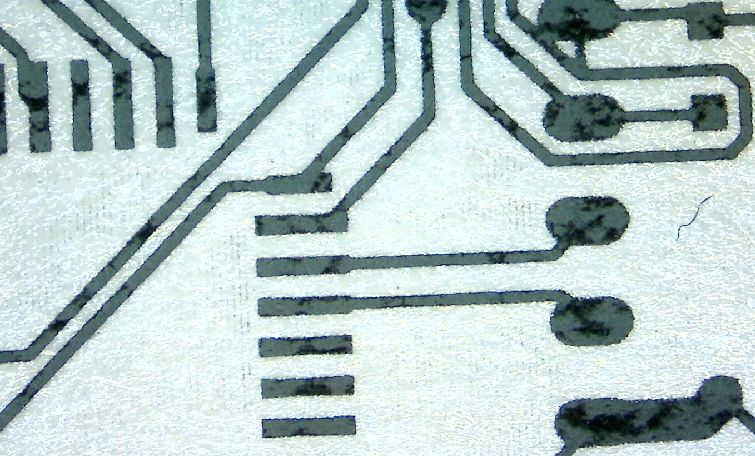

  这个电路板设置的最细的电线路为10mil

4. 一分钟后，经过热转印

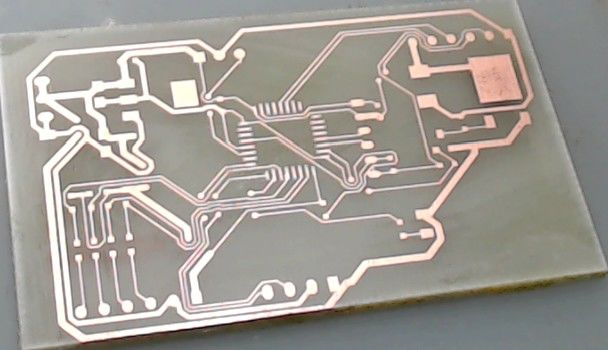

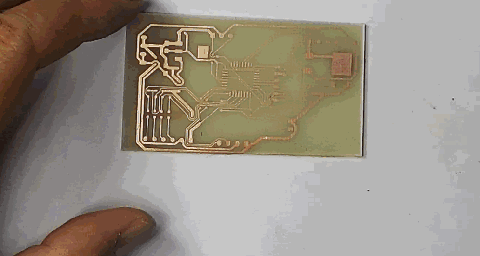

  腐蚀得到的单面电路板

5. 在电路板表面涂抹助焊剂

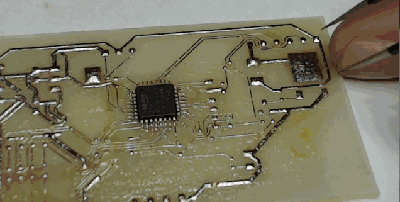

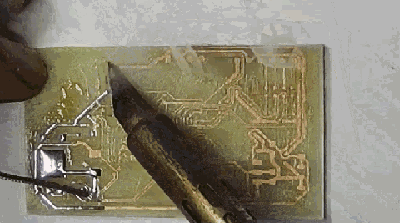

6. 使用宽刀口烙铁给电路板上锡

  这样可以便于后面的焊接

7. 去掉助焊剂

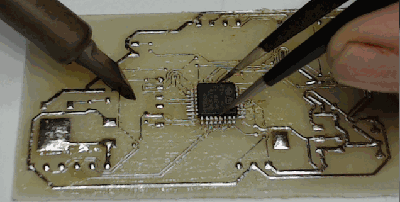

  在涂抹表贴器件焊接助焊剂，完成器件的焊接

  由于预涂焊锡，所以焊接器件比较容易

  焊接完毕，使用洗板水清洗电路板

§02 焊接完的电路板

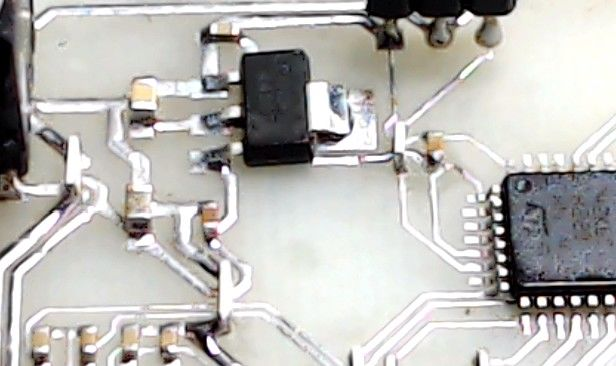

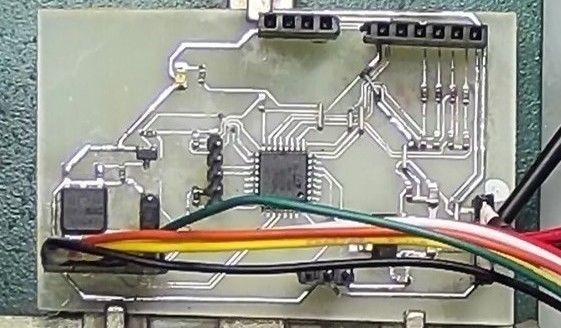

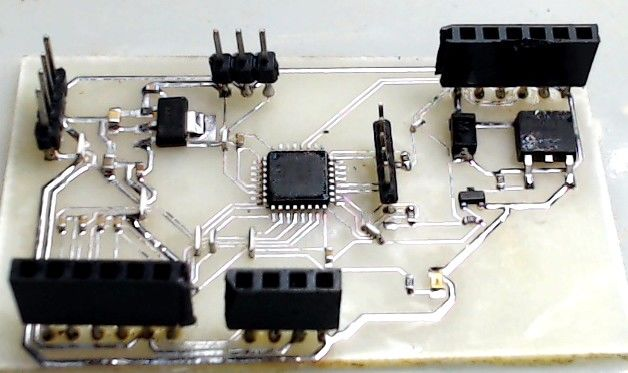

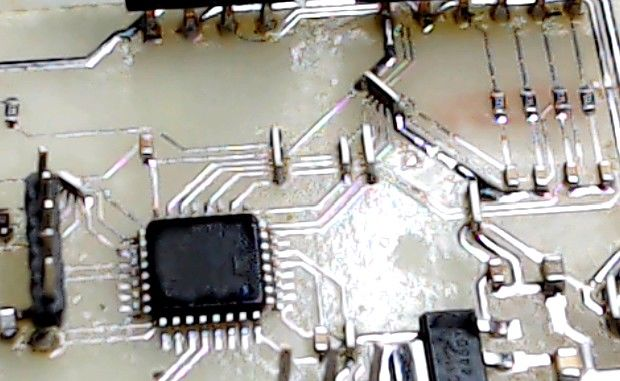

  下面是焊接完之后电路板的局部。

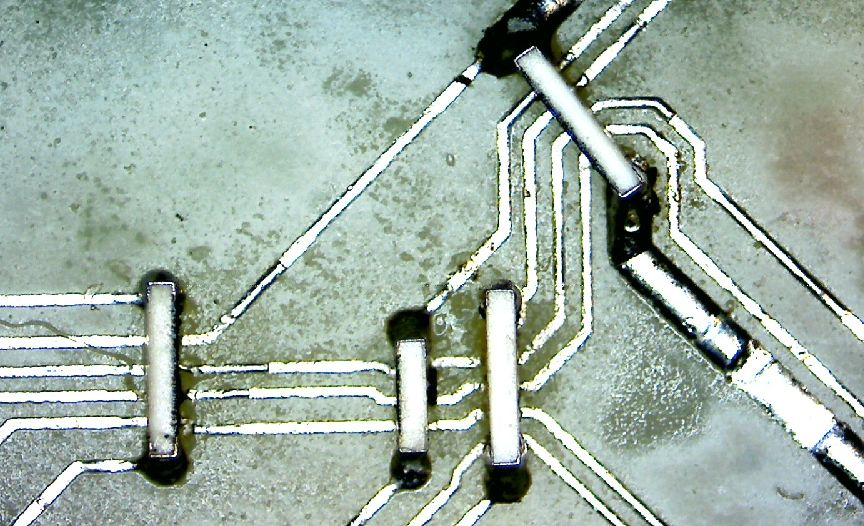

  可以看到电路板上有多处的短接线。

  短接线通过0603, 0805, 1206的零欧姆电阻完成。

  按照上面的方法是，制作一个电路板只需要10分钟。 十分钟之后，电路板便可以进行实验了。

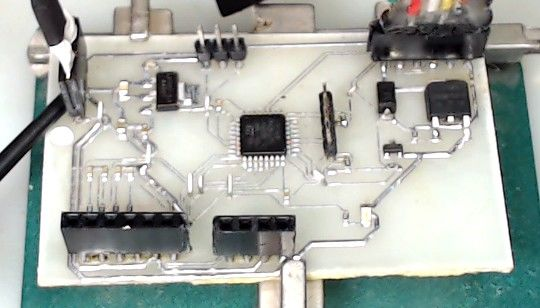

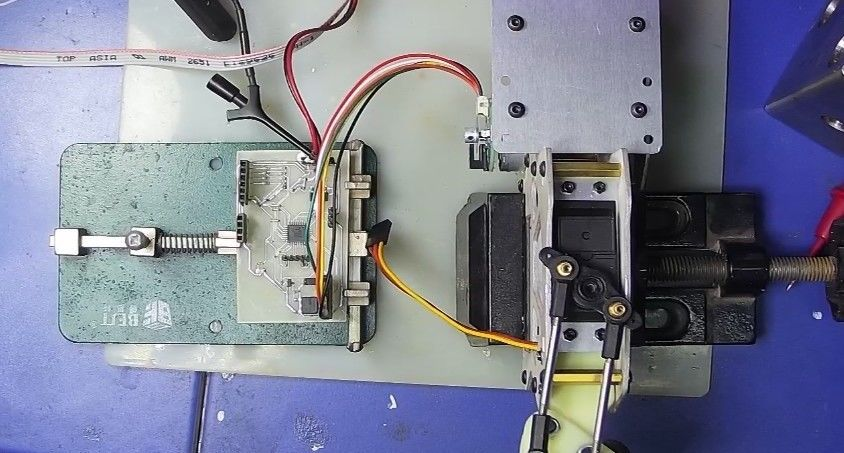

  下图显示了正在测试过程中线路板。

  对于电路板进行测试和联调。
