下面是来自电子森林公众号中的 一些图片,展示了一些常见到的电子元器件经过切割研磨后的断面照片,显示了它们内部不为人熟知的内部结构。

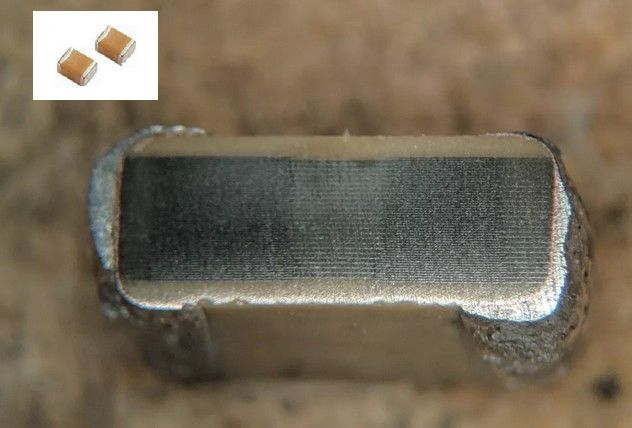

【表贴电容】

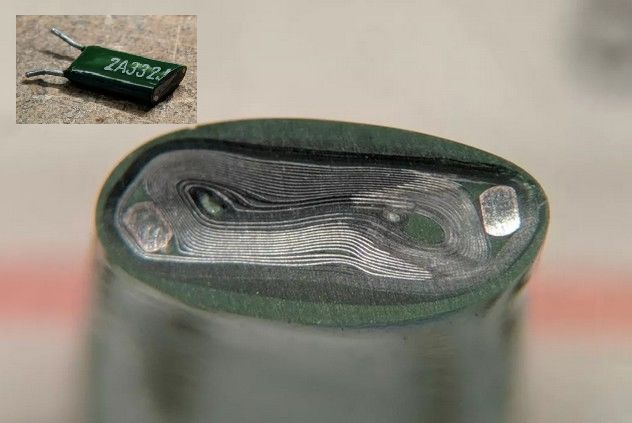

【薄膜电容】

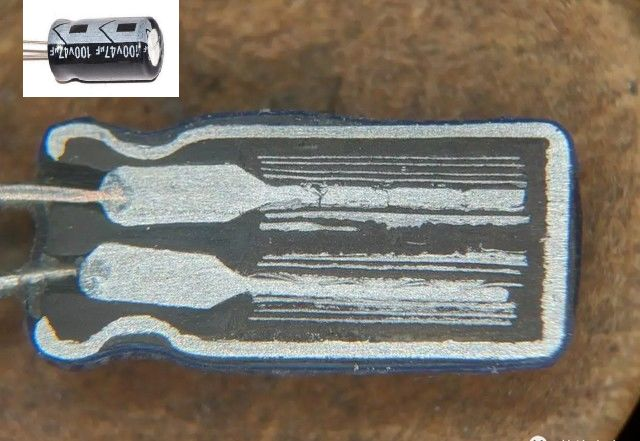

【电解电容】

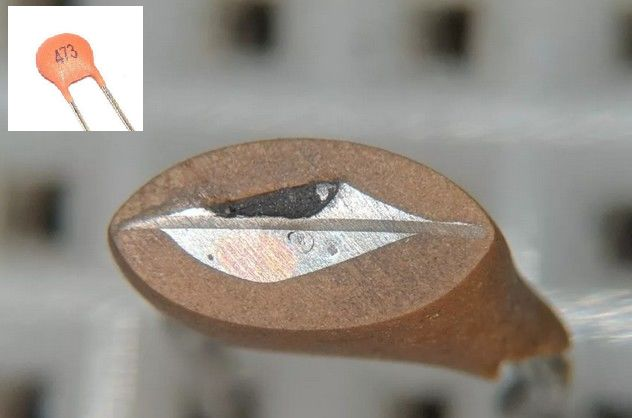

【瓷片电容】

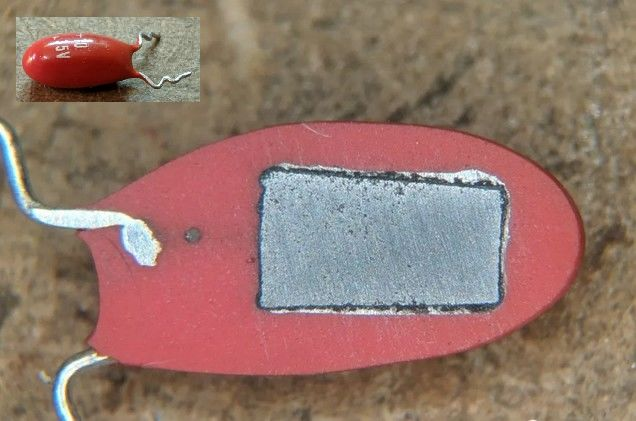

【钽电容】

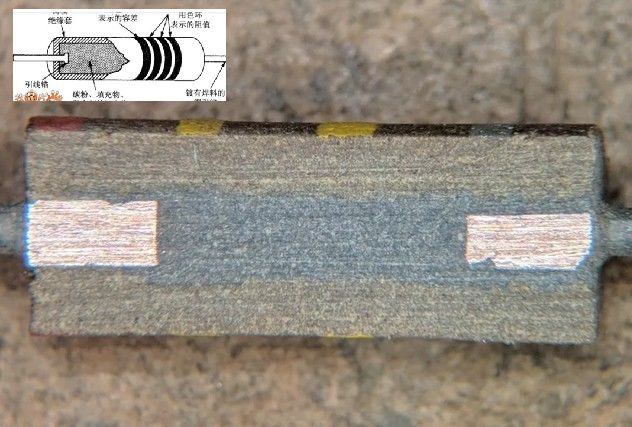

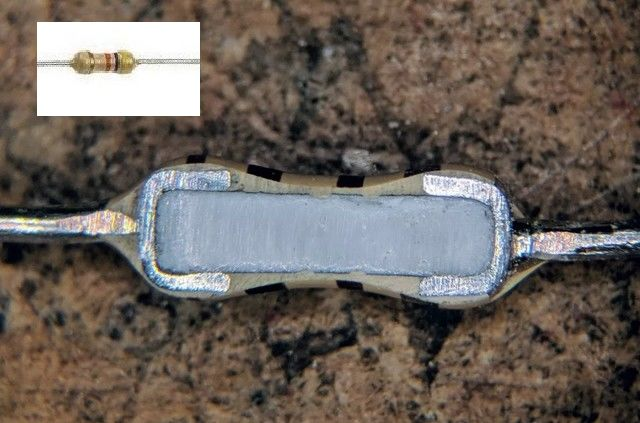

【金属膜电阻】


【淡粉电阻】

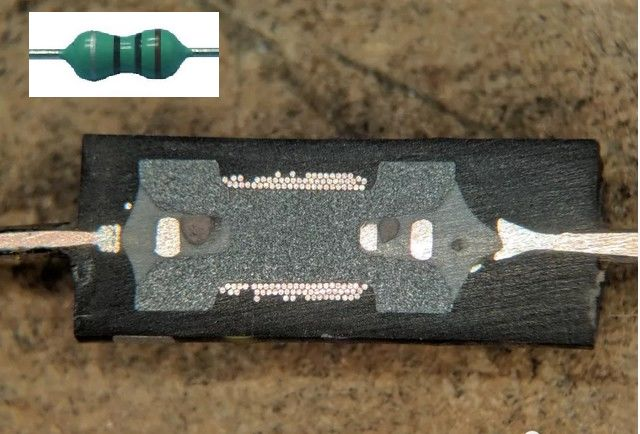

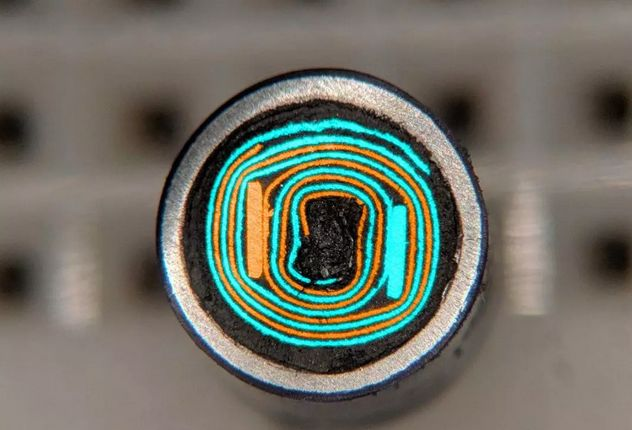

【色环电感】

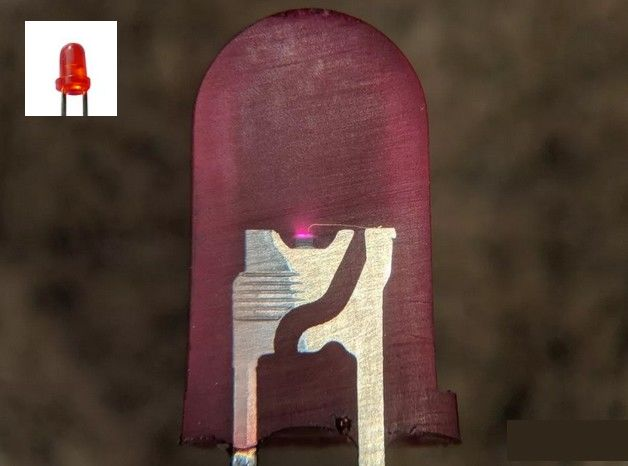

【LED】

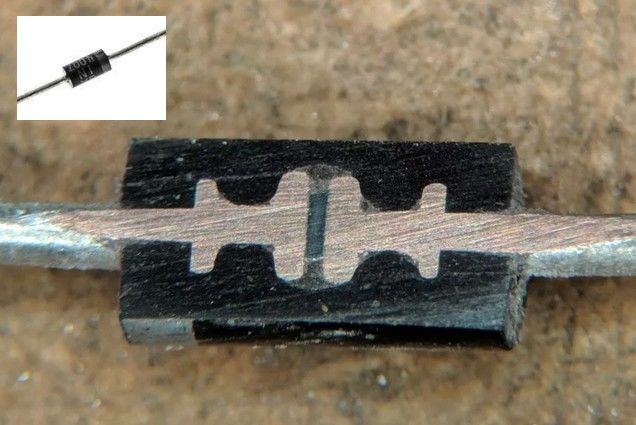

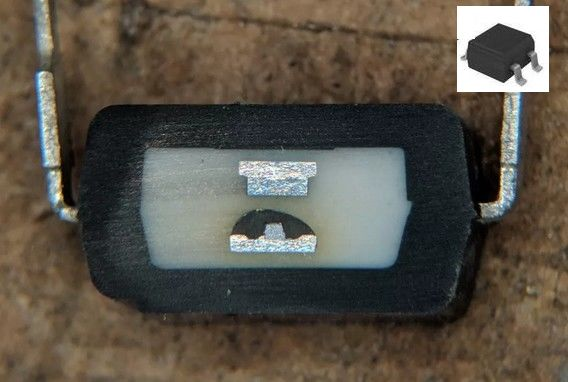

【二极管】

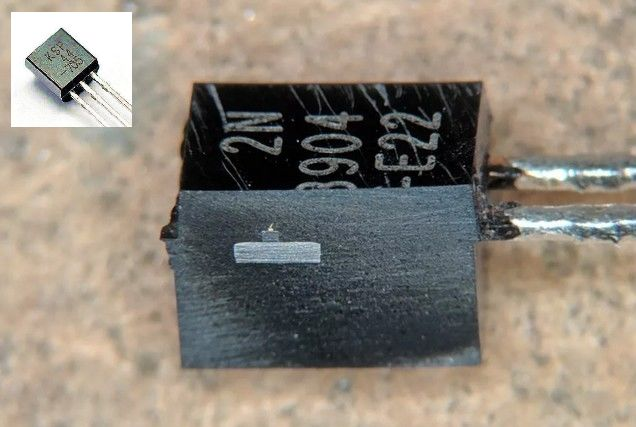

【三极管】

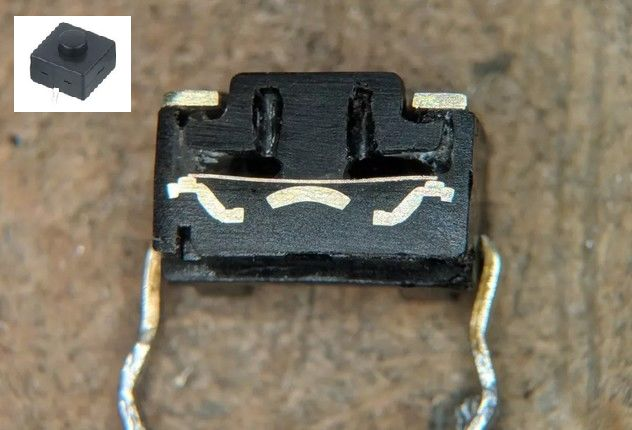

【按钮】

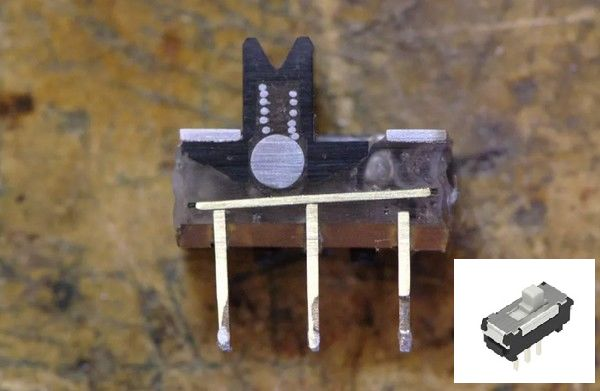

【滑动单刀双掷开关】

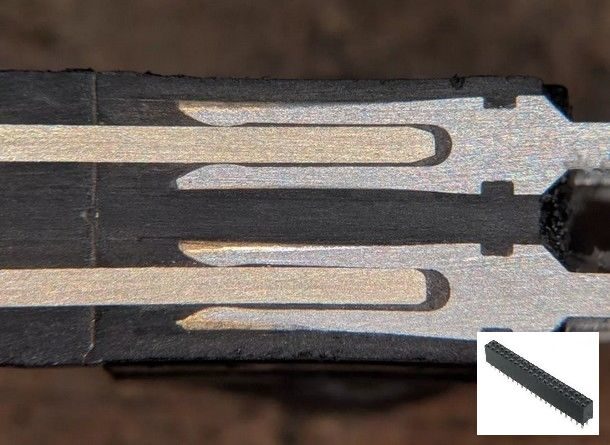

【双排插针】

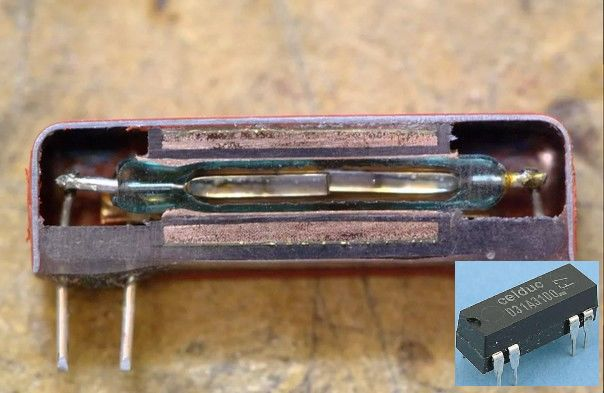

【干簧管继电器】

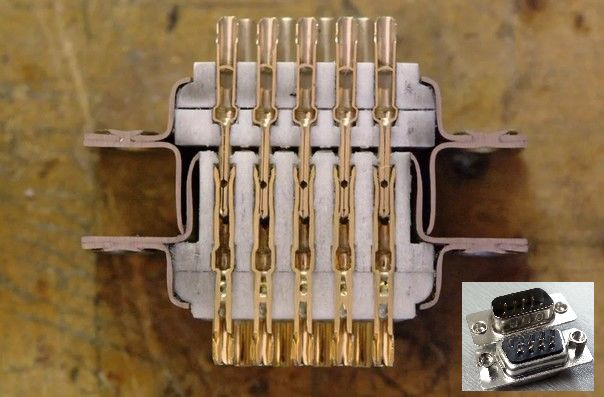

【DB9接头】

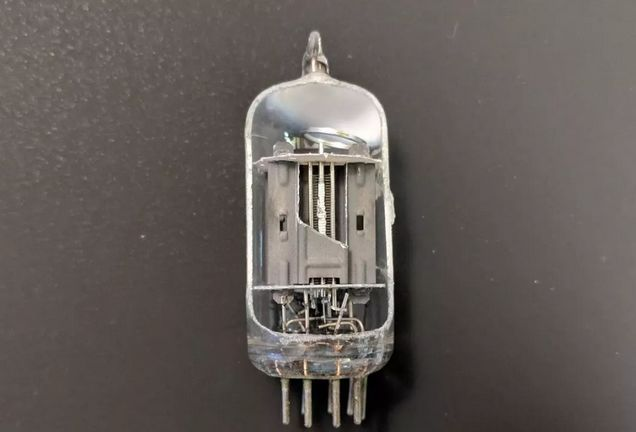

【电子管】

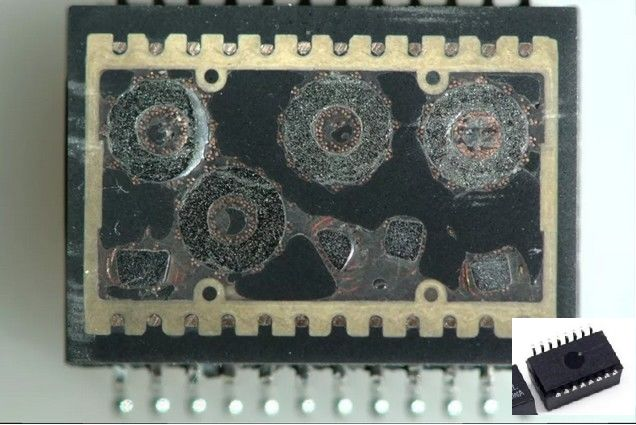

【网络变压器】

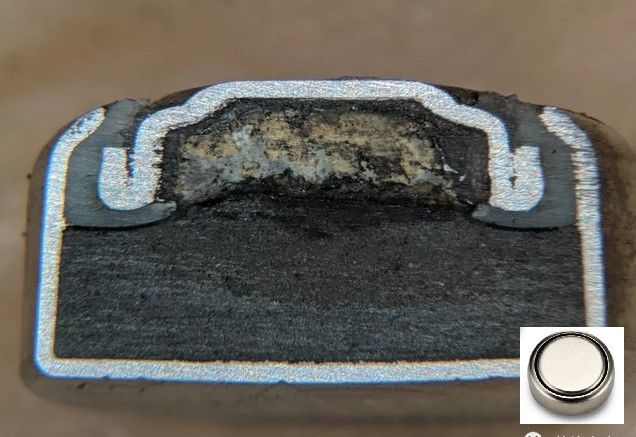

【纽扣电池】

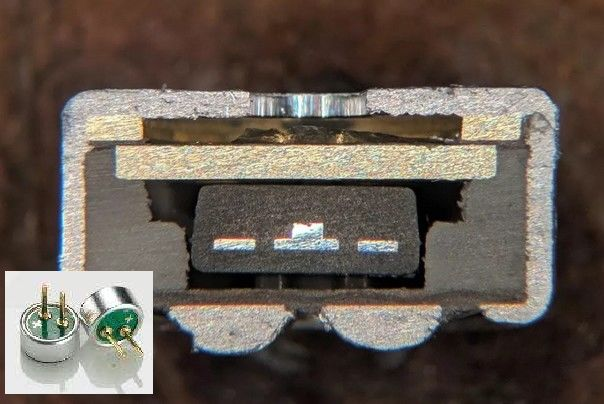

【驻极体MIC】

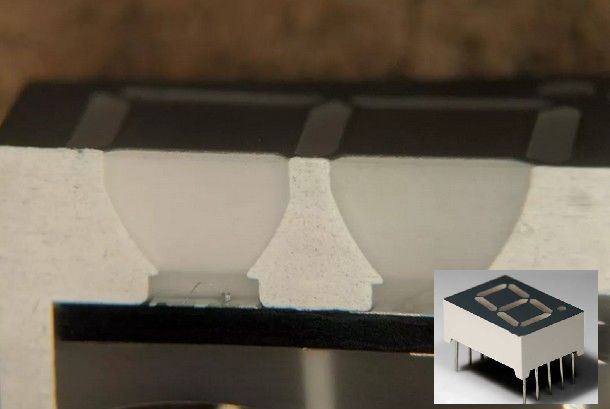

【七段数码管】


【光耦】

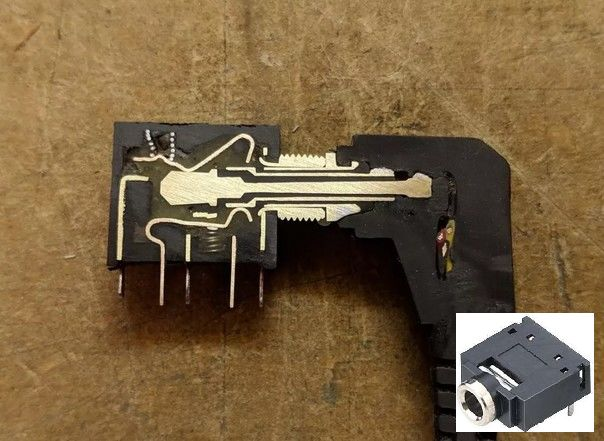

【耳机接头】

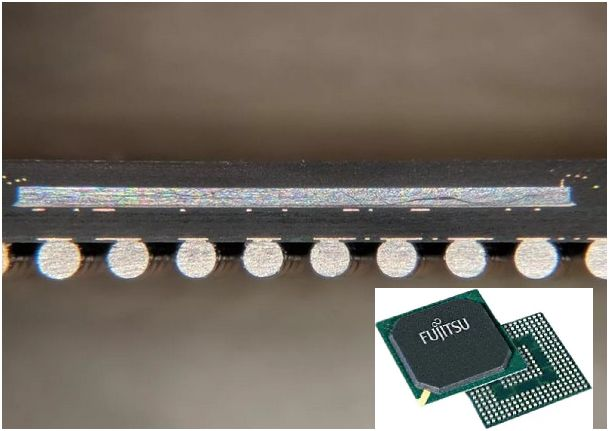

【BGA封装】



制作上述元器件的横截面,一般需要经过以下步骤:【1】将元器件使用环氧树脂抽真空浸泡进行固定;【2】使用研磨或者切割去掉元器件表层部分; 【3】对剩余部分进行抛光,显示清晰的截面图像;【4】在放大镜或者显微镜下进行拍照观察。image

研磨设备

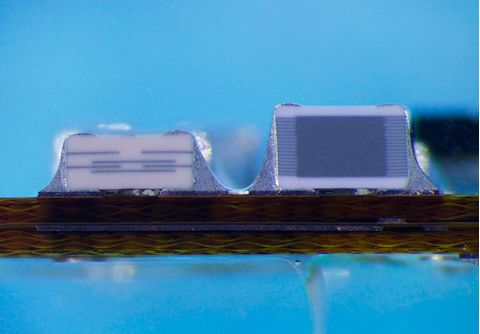

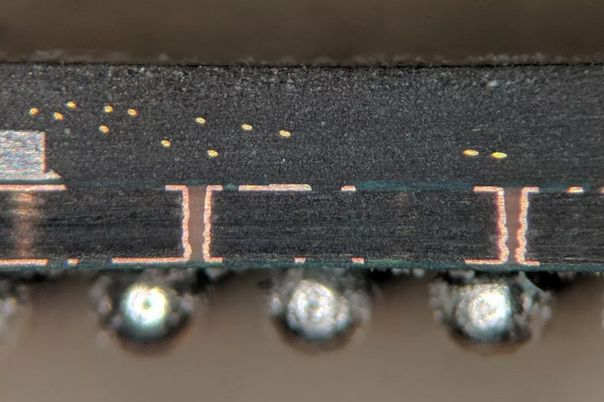

【电路板上的电容和晶体】
